Klemme Bezeichnung
Analogausgang
6 AO
7 GND
Digitaleingänge
8 DI3
9 GND
10 DI4
Pt100/Pt1000-Sensoreingang
11 GND
12 Pt100/Pt1000
Bemerkung
• 0-10 V ±2 % vom Maximalwert
• Maximaler Strom am Ausgang: 1 mA
-
Digitaleingang
-
Digitaleingang
-
-

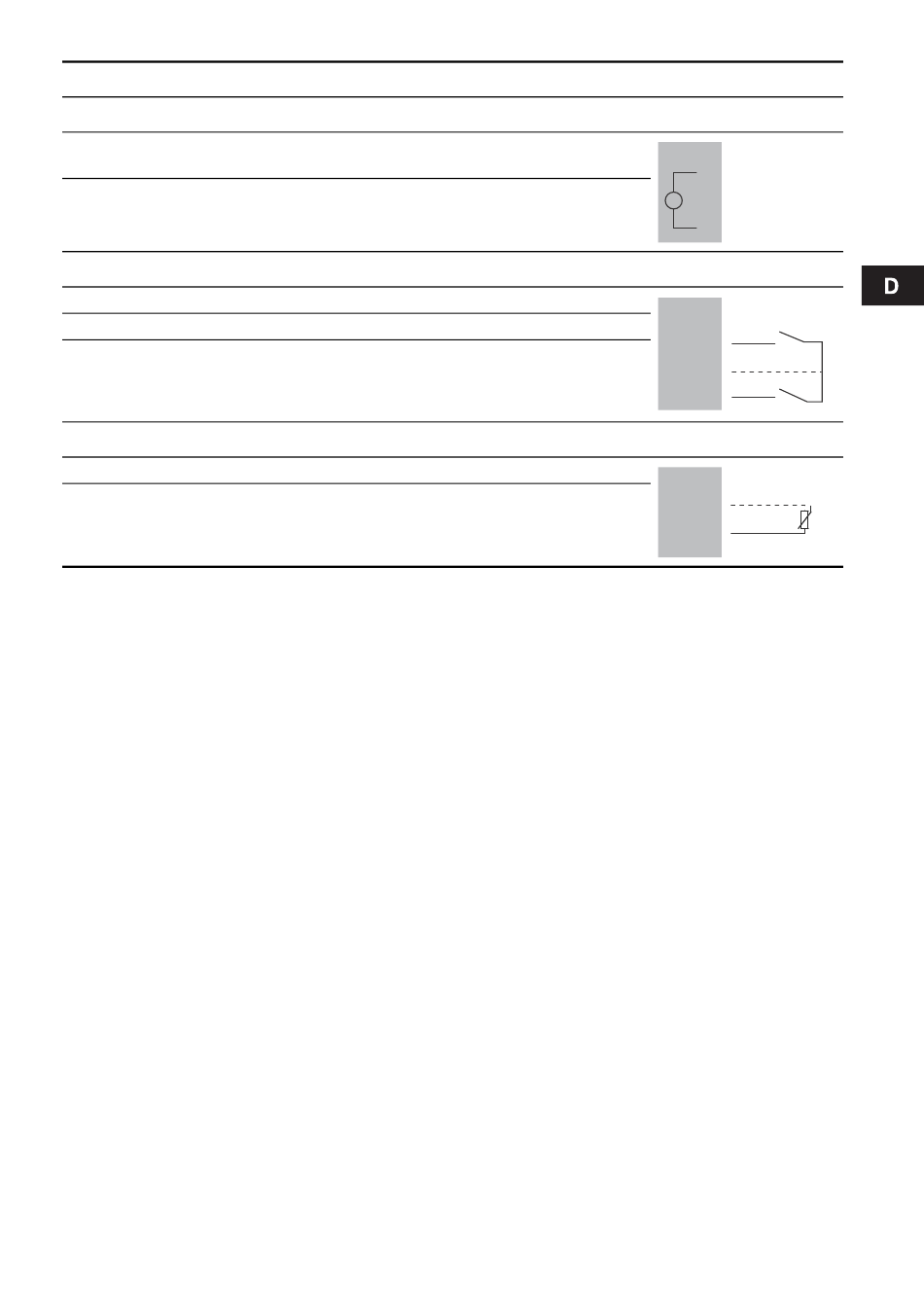

Schaltbild
IO-Modul
6 +
7
IO-Modul
DI3
8
9
10
DI4
IO-Modul
Pt100/Pt1000
11
12
