5. IO-Modul

NO C NC 1 2 3 4 5 6 7 8 9 10 11 12

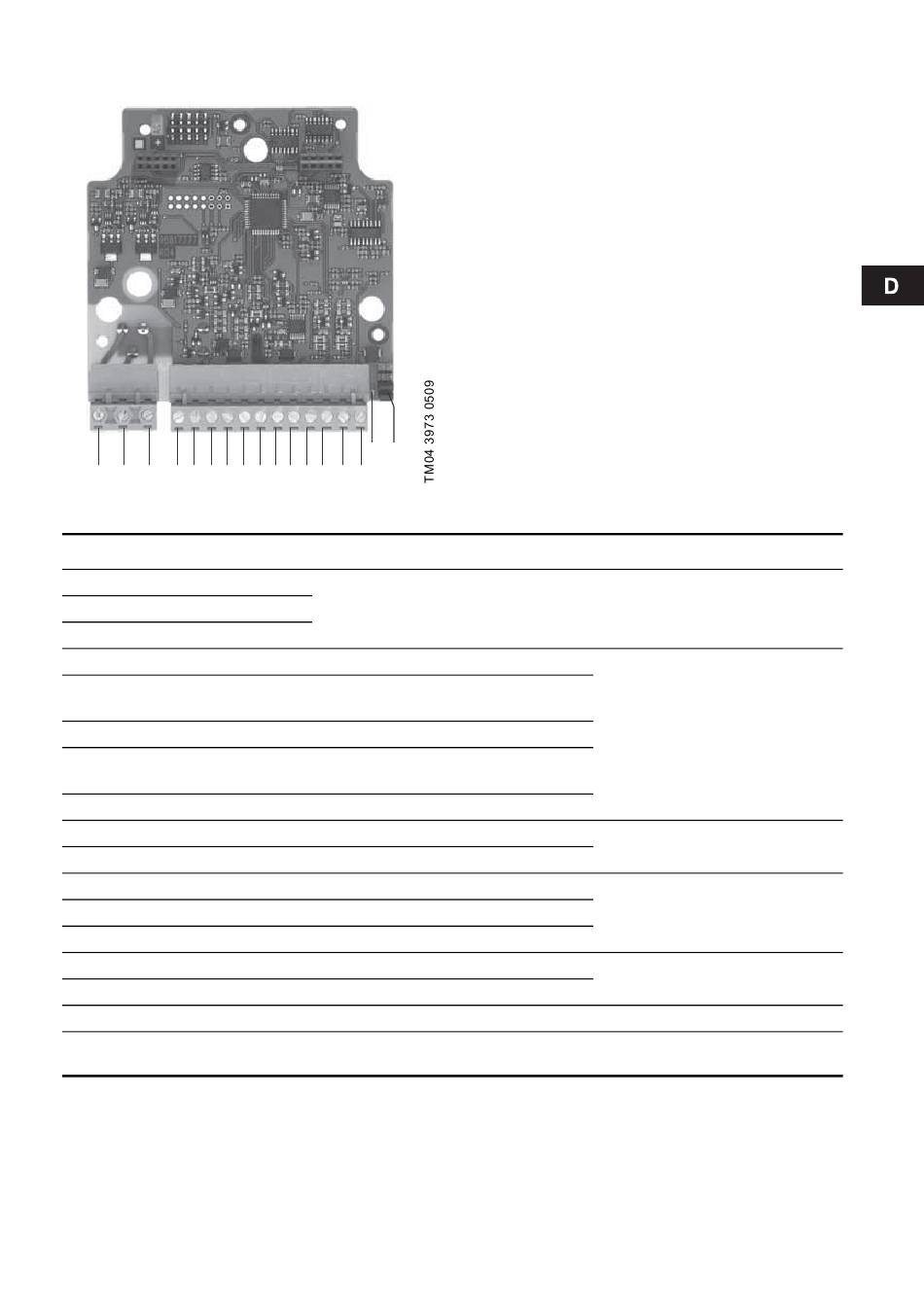

IO-Modul
Abb. 1
Pos. Bezeichnung
NO NO
C C
NC NC
1 -
2 AI1/DI1
3 -
4 AI2/DI2
5 GND
6 AO
7 GND
8 DI3
9 GND
10 DI4
11 GND
12 Pt100/Pt1000
13 LED
14 J1-J4
13 14
Beschreibung
Klemmen für den Relaisausgang
24 V Spannungsversorgung für AI1
• Analogeingang 1 oder
• Digitaleingang 1
24 V Spannungsversorgung für AI2
• Analogeingang 2 oder
• Digitaleingang 2
Masseklemme
Analogausgang, 0-10 V
Masseklemme
Digitaleingang 3
Masseklemme
Digitaleingang 4
Masseklemme
Pt100- oder Pt1000-Eingang
Netzkontrollleuchte
Kurzschlussbrücken
Abschnitt
5.1 Relaisausgang
5.2 Eingänge AI1/DI1 und AI2/
DI2
5.3 Analogausgang
5.4 Digitaleingänge
5.5 Pt100/Pt1000-Eingang
5.6 Netzkontrollleuchte (LED)
5.2.1 Setzen der
Kurzschlussbrücken
13
