5. Módulo IO
NO C NC 1 2 3 4 5 6 7 8 9 10 11 12
Módulo IO

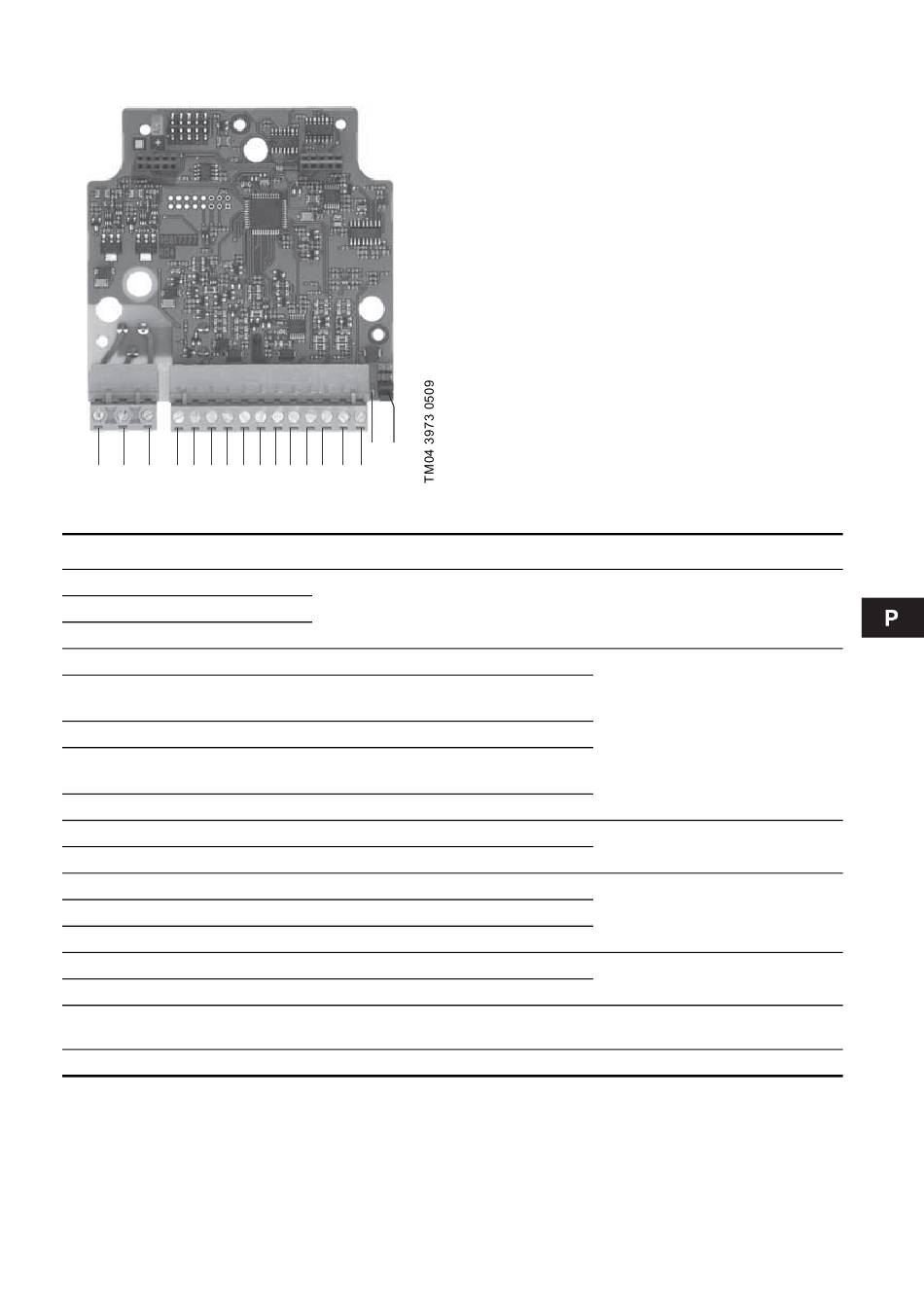

Fig. 1
Pos. Designação
NO NO
C C
NC NC
1 -
2 AI1/DI1
3 -
4 AI2/DI2
5 GND
6 AO
7 GND
8 DI3
9 GND
10 DI4
11 GND
12 Pt100/Pt1000
13 LED
14 J1-J4
13 14
Descrição
Terminais para saída de relé
Alimentação de 24 V para AI1
• Entrada analógica 1 ou
• entrada digital 1
Alimentação de 24 V para AI2
• Entrada analógica 2 ou
• entrada digital 2
Borne de terra
Saída analógica 0-10 V
Borne de terra
Entrada digital 3
Borne de terra
Entrada digital 4
Borne de terra
Entrada Pt100 ou Pt1000
Indicador de alimentação
Pontes
Secção
5.1 Saída de relé
5.2 Entradas AI1/DI1 e AI2/DI2
5.3 Saída analógica
5.4 Entradas digitais
5.5 Entrada Pt100/Pt1000
5.6 LED indicador de
alimentação
5.2.1 Configurações das pontes
