Terminal Gösterim
Analog çıkış
6 AO
7 GND
Dijital girişler
8 DI3
9 GND
10 DI4
Pt100/Pt1000 sensör girişi
11 GND
12 Pt100/Pt1000
82
Veri
• tam skalanın 0-10 V ± 2 %'si
• Maksimum çıkış akımı: 1 mA
-
Dijital giriş
-
Dijital giriş
-
-

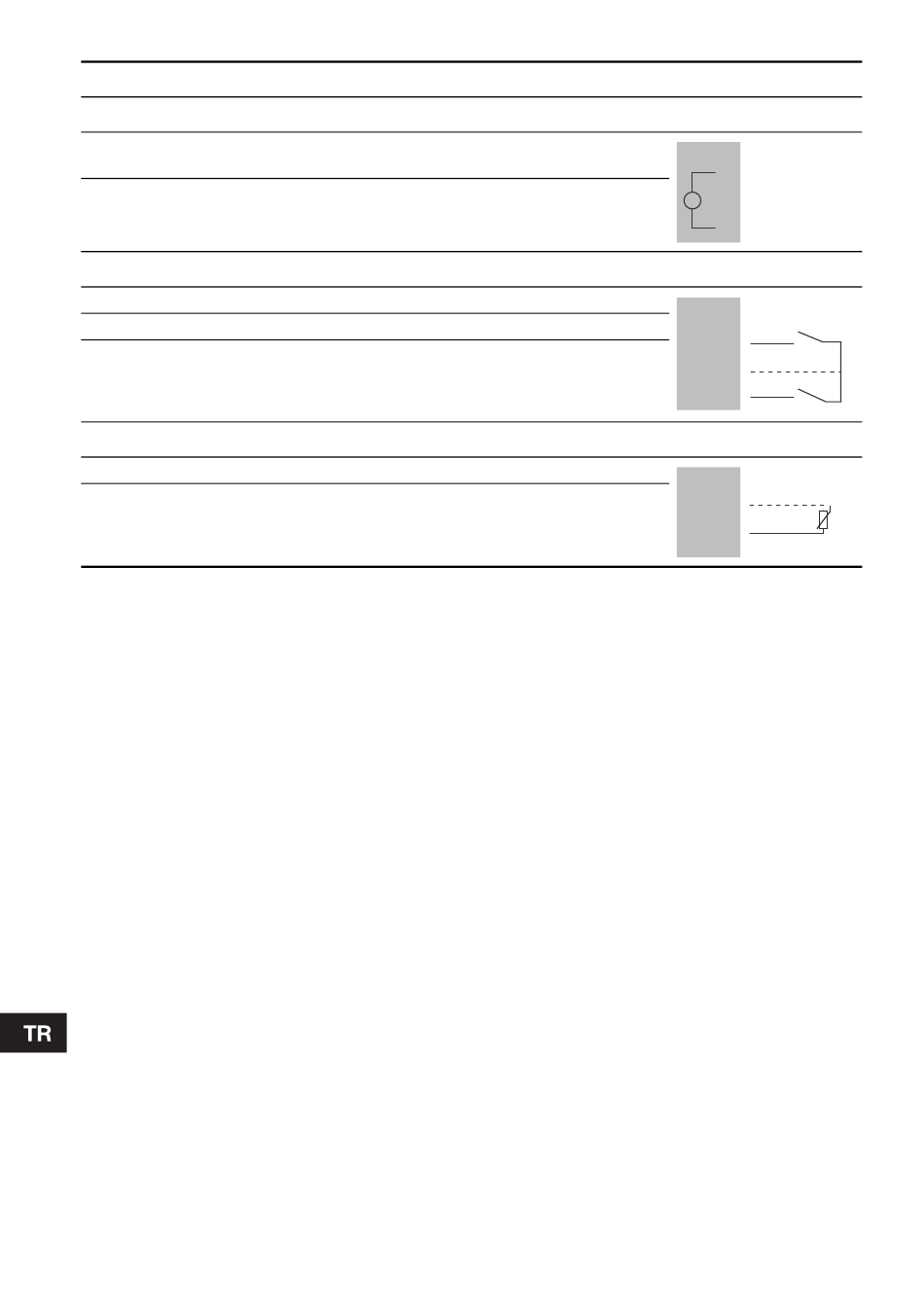

Şema
IO modülü
6 +
7
IO modülü
DI3
8
9
10
DI4
IO modülü
Pt100/Pt1000
11
12
