Jumpernes fabriksindstilling er
"lukket". Dette betyder at begge
Bemærk
konfigurerbare indgange er indstillet
til digitalt styresignal.

5.3 Analog udgang

Den analoge udgang kan aktiveres, ændres eller ind-
stilles via Grundfos Remote Management web-bru-
gerinterface.
For tilslutninger, se fig. 5 og afsnit 6. Oversigt over
ind- og udgange.
Forbind kablets skærm under jord-
Bemærk
bøjlen i CIU-enheden.
0-10 V-udgang

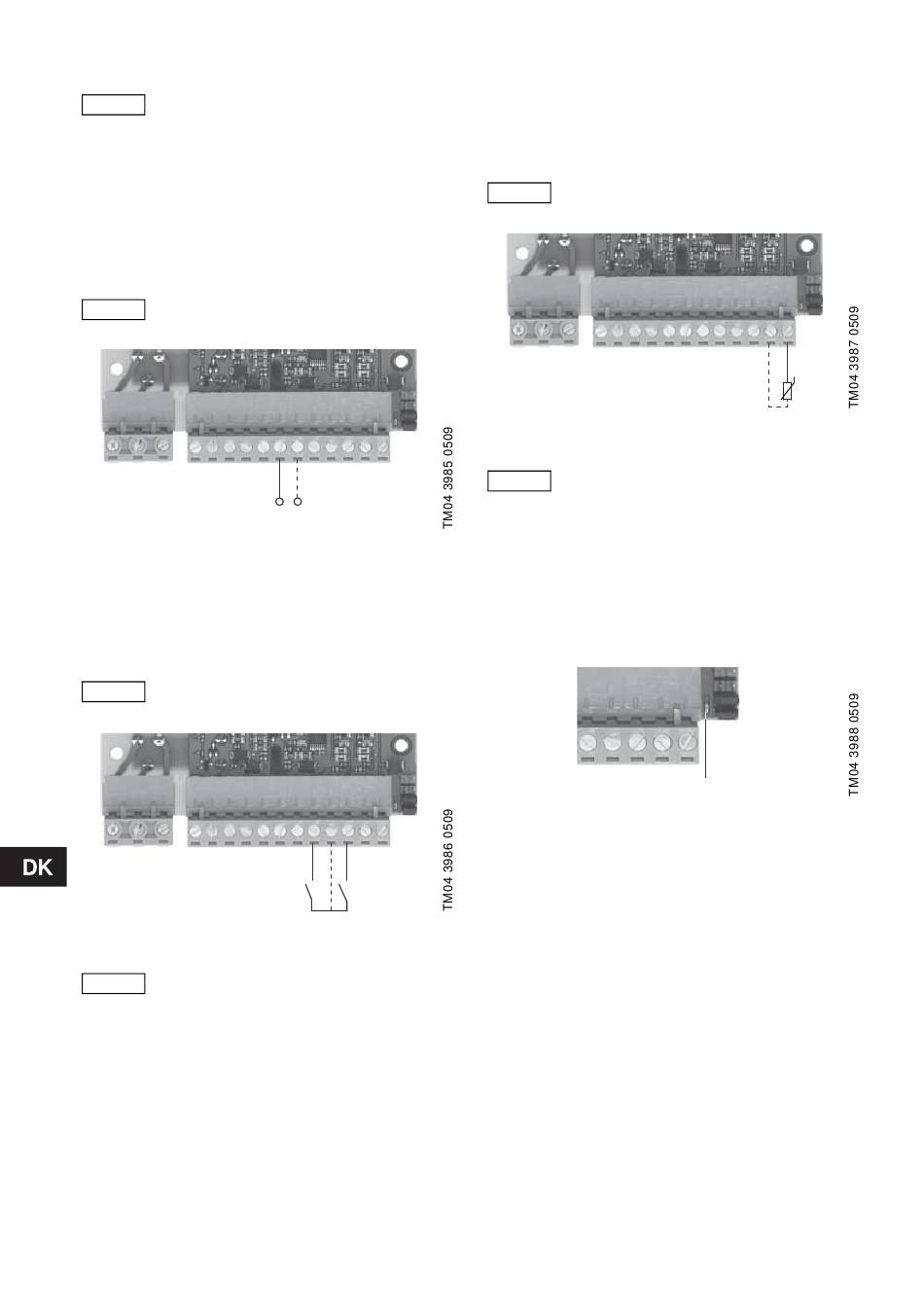

Fig. 5 Analog udgang

5.4 Digitale indgange

IO-modulet har to dedikerede digitale indgange.
For tilslutninger, se fig. 6 og afsnit 6. Oversigt over
ind- og udgange.
Forbind kablets skærm under jord-
Bemærk
bøjlen i CIU-enheden.
Fig. 6 Digitale indgange DI3 og DI4
Der må kun tilsluttes potentialfrie
Forsigtig
enheder til de digitale indgange.
64
6 7
8 9 10
DI3 DI4

5.5 Pt100/Pt1000-indgang

IO-modulet registrerer automatisk hvilken Pt-sensor
der er tilsluttet.
For tilslutninger, se fig. 7 og afsnit 6. Oversigt over
ind- og udgange.
Forbind kablets skærm under jord-
Bemærk
bøjlen i CIU-enheden.
PT100/PT1000
Pt100/Pt1000
Fig. 7 Pt100/Pt1000-indgang
Kabellængdekompensation er ikke
Bemærk
understøttet af IO-modulet.
5.6 Strømforsyningslysdiode
Se fig. 8.
Hvis lysdioden (pos. 13) lyser konstant grønt når der
er tændt for strømforsyningen, er strømforsyningen
til IO-modulet i orden.
Hvis lysdioden forbliver slukket efter at der er tændt
for strømforsyningen, se afsnit 9. Service.
Fig. 8 Strømforsyningslysdiode
11 12
13
