Klemme Betegnelse
Analog udgang
6 AO
7 Jord (GND)
Digitale indgange
8 DI3
9 Jord (GND)
10 DI4
Pt100/Pt1000-sensorindgang
11 Jord (GND)
12 Pt100/Pt1000
66
Data
• 0-10 V ± 2 % af fuld skala
• Maks. udgangsstrøm: 1 mA
-
Digital indgang
-
Digital indgang
-
-

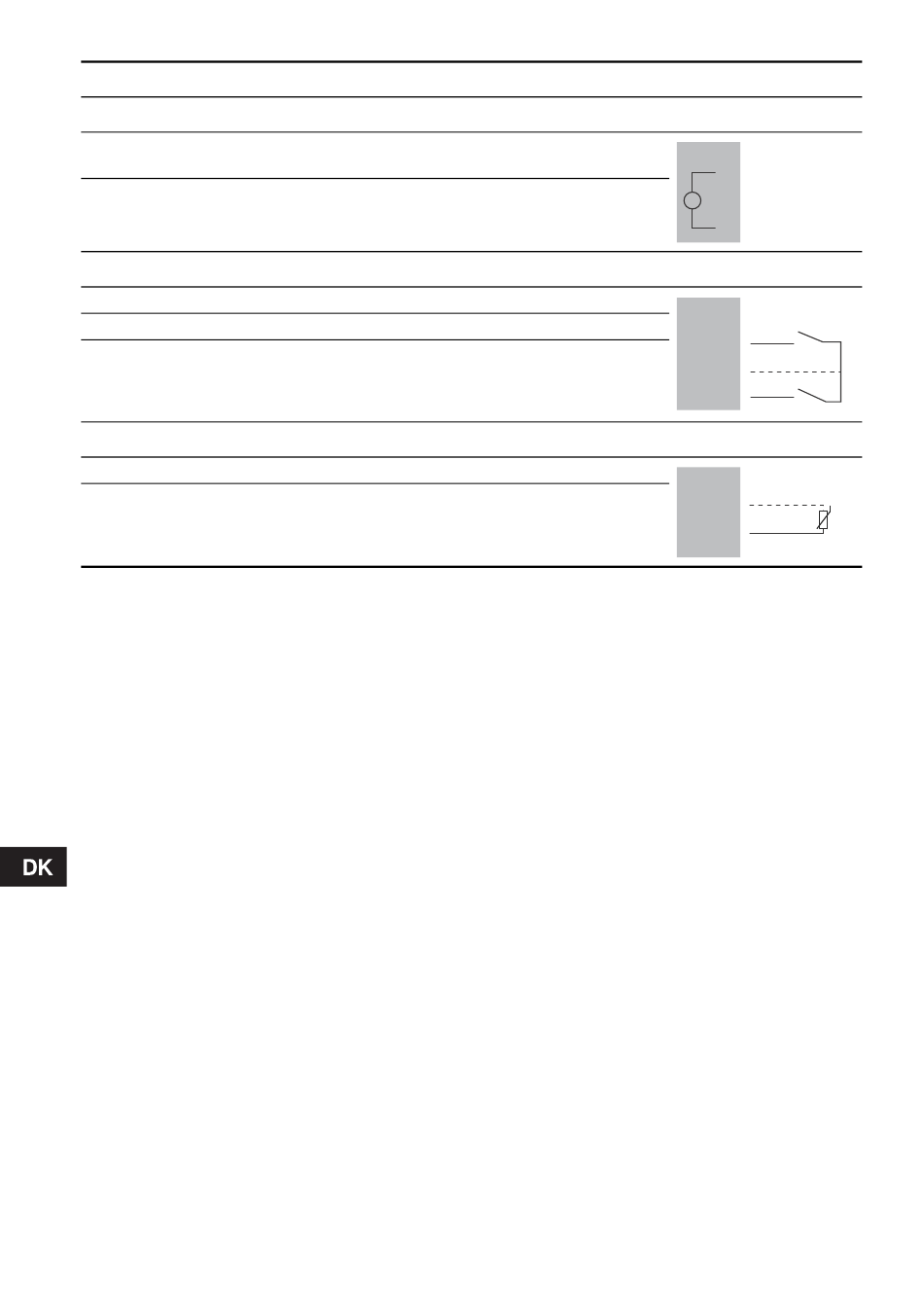

Diagram
IO-modul
6 +
7
IO-modul
DI3
8
9
10
DI4
IO-modul
Pt100/Pt1000
11
12
