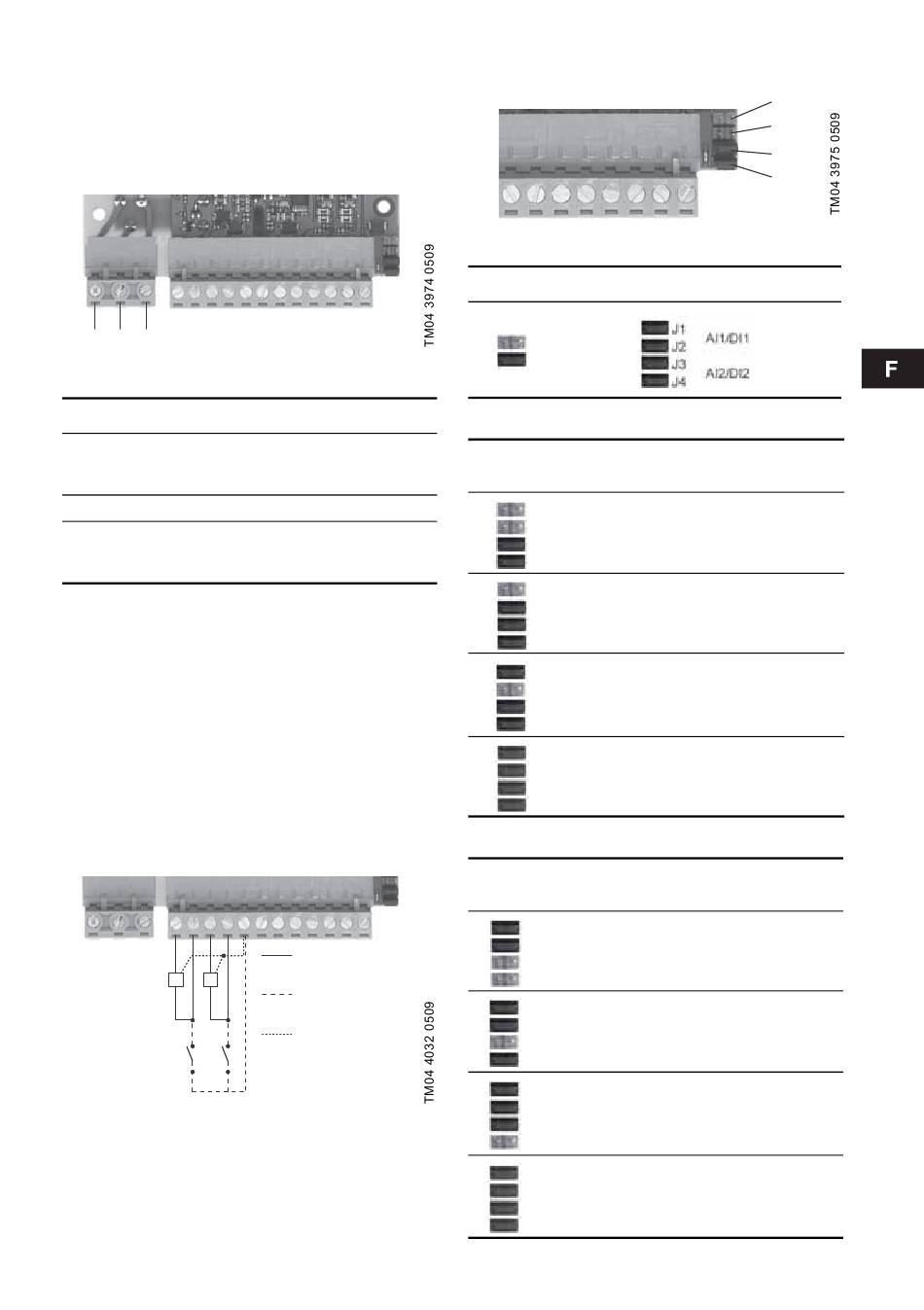

5.1 Sortie relais

Le relais du module IO a deux fonctions. Il peut être
utilisé soit comme relais normalement ouvert (NO)
soit comme relais normalement fermé (NC).
Pour les connexions, voir la fig. 2 et le paragraphe
6. Aperçu des entrées et sorties.
NO C NC
Sortie relais
Fig. 2
Pos. Description
Utiliser cette borne lorsque le relais doit
NO être utilisé comme relais normalement
ouvert.
C Borne commune.
Utiliser cette borne lorsque le relais doit
NC être utilisé comme relais normalement
fermé.
5.2 Entrées AI1/DI1 et AI2/DI2
Le module IO a deux entrées configurables. Cha-
cune des entrées peut être utilisée comme entrée
analogique ou digitale. Voir fig. 1, pos. 2 et 4. La
configuration s'effectue par le réglage de deux cava-
liers pour chaque entrée.
L'utilisateur doit sélectionner le type de signal de
commande à utiliser.
Le signal de commande peut être réglé sur
• signal de commande analogique 0-10 V
• signal de commande analogique 0-20 mA
• signal de commande analogique 4-20 mA
• signal de commande digital (réglage par défaut).
AI1/AI2 et DI1/DI2
Fig. 3
Pour plus d'informations, voir paragraphe 6. Aperçu
des entrées et sorties.
5.2.1 Réglages des cavaliers
Configuration, AI1/DI1
Configuration, AI2/DI2
AI1/AI2
ou
DI1/DI2
GND
Cavaliers
Fig. 4
Symbole État Cavaliers
Ouvert
Fermé
J1 J2
Ouvert Ouvert
Ouvert Fermé
Fermé Ouvert
Fermé Fermé
J3 J4
Ouvert Ouvert
Ouvert Fermé
Fermé Ouvert
Fermé Fermé
J1
J2
J3
J4
Signal de
commande
Analogique
0-10 V
Analogique
0-20 mA
Analogique
4-20 mA
Digital
Signal de
commande
Analogique
0-10 V
Analogique
0-20 mA
Analogique
4-20 mA
Digital
