6. Översikt över in- och utgångar
AI Analog ingång
AO Analog utgång
C Gemensam
DI Digital ingång
NC Brytande kontakt
NO Slutande kontakt
Plint Benämning
Reläutgång
NO Slutande kontakt
C Gemensam
NC Brytande kontakt
Konfigurerbara ingångar AI1/DI1* och AI2/DI2*
1 + 24 V för AI1
2 AI1/DI1
3 + 24 V för AI2
4 AI2/DI2
5 GND
* Konfigurera dessa ingångar med hjälp av byglingar. Se avsnitt 5.2.1 Byglingsinställningar.
OBS: Varje ingång ska konfigureras för den anslutna givaren.
58
Data
Max. kontaktbelastning: 240 VAC, 2 A
Min. kontaktbelastning: 5 VDC, 10 mA
24 V ± 10 %, max. 30 mA,
kortslutningsskyddad
• 0-20 mA
• 4-20 mA
• 0-10 V
• digital
24 V ± 10 %, max. 30 mA,
kortslutningsskyddad
• 0-20 mA
• 4-20 mA
• 0-10 V
• digital
-

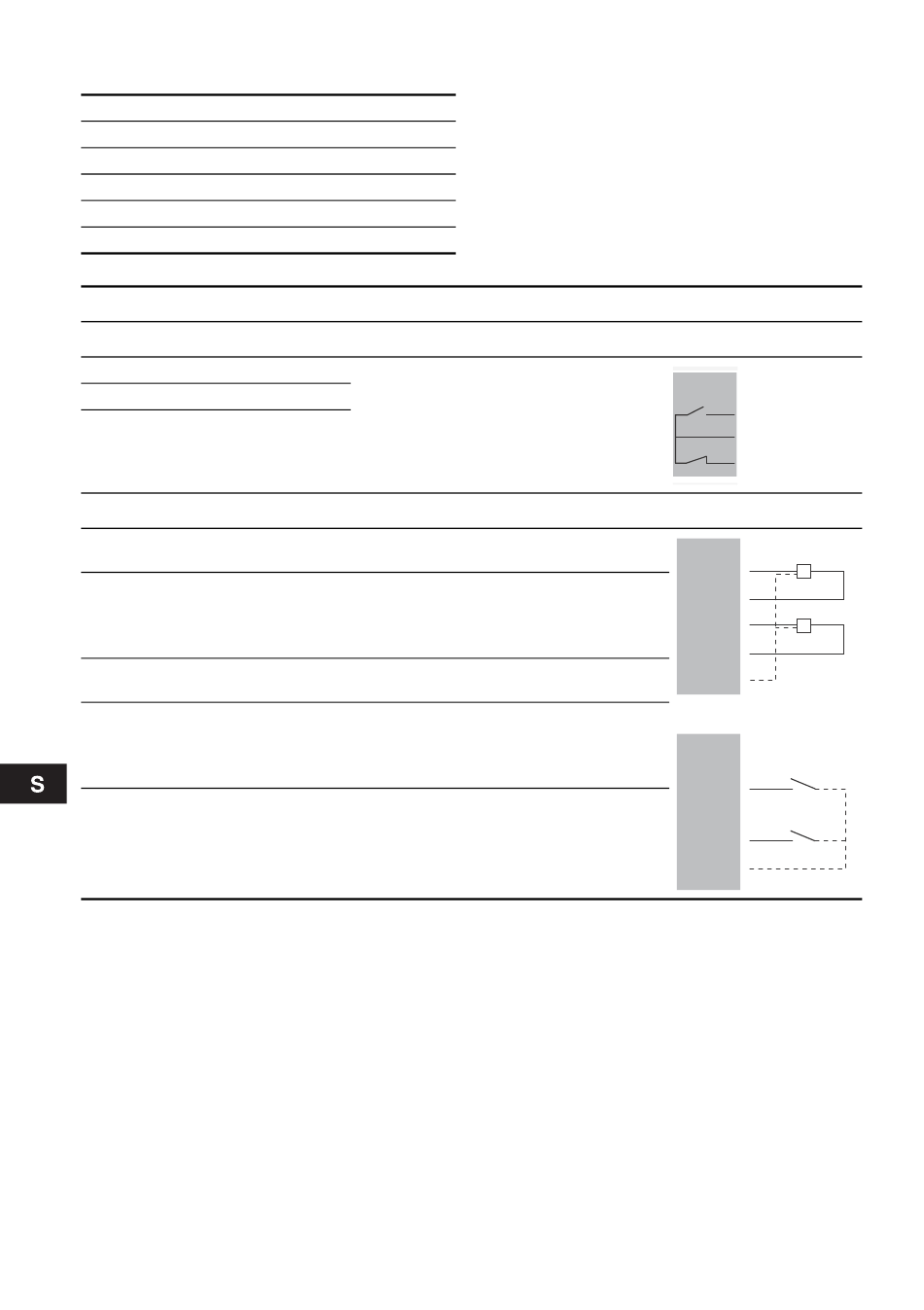

Schema
IO-modul
NO
C
NC
IO-modul
AI1
1
2
AI2
3
4
5
eller
1
DI1
2
3
DI2
4
5
