5.1 Röle çıkışı
IO modülünün rölesi iki fonksiyona sahiptir. Hem
normal olarak açık (NO) röle hem de normal olarak
kapalı (NC) röle olarak kullanılabilir.
Bağlantılar için, şekil 2 ve bölüm 6. Giriş ve çıkışlara
genel bakış 'e bakınız.
NO C NC

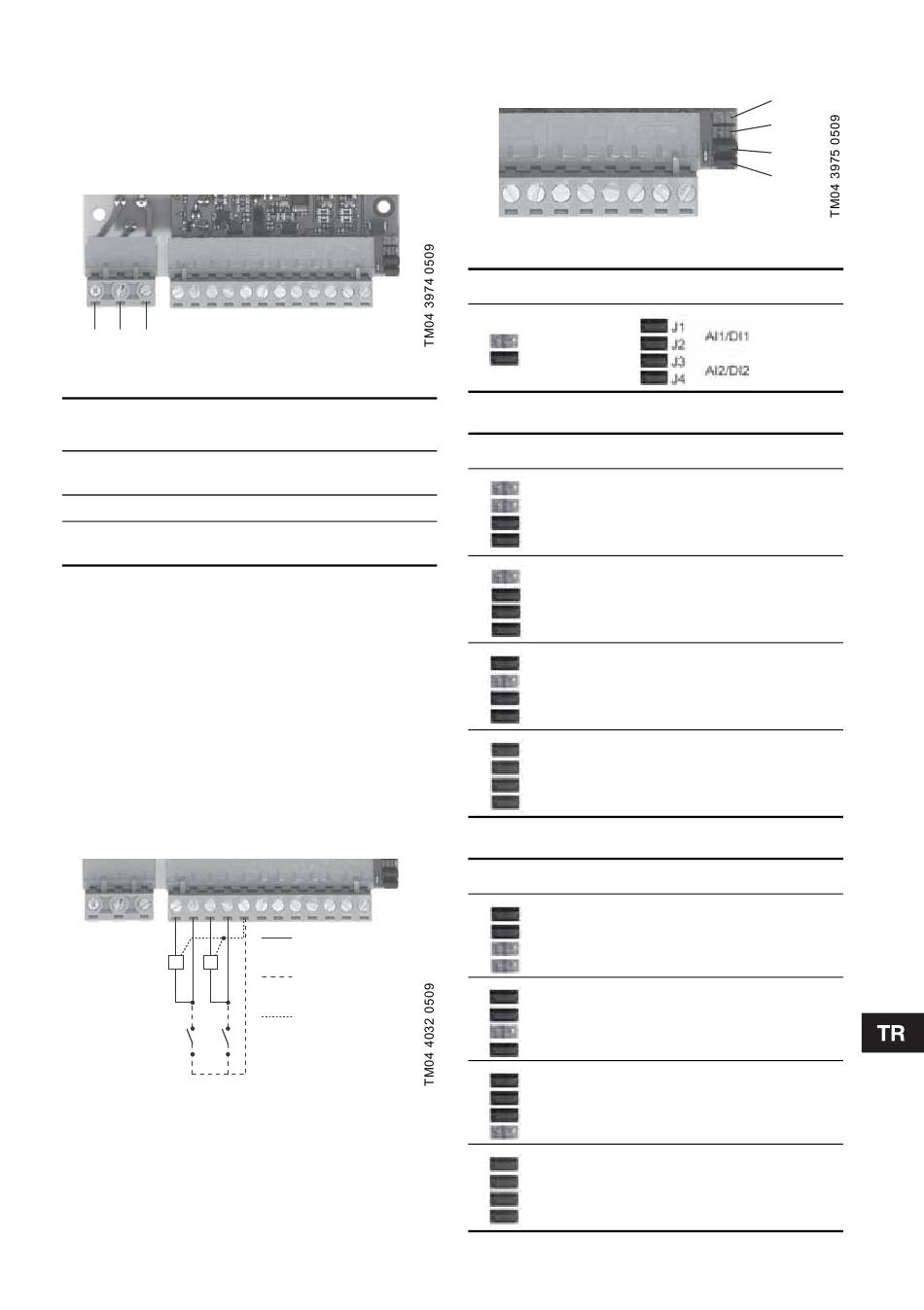

Şekil 2 Röle çıkışı
Kon
Açıklama
um
Röle, normal olarak açık bir röle olarak
NO
kullanılacaksa bu terminali kullanın.
C Ana terminal.
Röle, normal olarak kapalı bir röle olarak
NC
kullanılacaksa bu terminali kullanın.
5.2 AI1/DI1 ve AI2/DI2 girişleri
IO modülü iki tane ayarlanabilir girişe sahiptir.
Girişlerin her biri hem bir analog girişi hem de bir
dijital giriş olarak kullanılabilir. Bkz. şekil 1, konum 2
ve 4. Konfigürasyon, her bir giriş için iki bağlantının
ayarlanmasıyla yapılır.
Kullanıcı, ne çeşit kontrol sinyali kullanılacağını
seçmelidir.
Kontrol sinyali, aşağıdakilere ayarlanabilir:
• analog kontrol sinyali 0-10 V
• analog kontrol sinyali 0-20 mA
• analog kontrol sinyali 4-20 mA
• dijital kontrol sinyali (fabrika ayarı).
Şekil 3 AI1/AI2 ve DI1/DI2
Daha fazla bilgi için, bölüm 6. Giriş ve çıkışlara genel
bakış'e bakınız.
5.2.1 Bağlantı ayarları
Konfigürasyon, AI1/DI1
Konfigürasyon, AI2/DI2
AI1/AI2
veya
DI1/DI2
GND
Şekil 4 Bağlantılar
Sembol Durum Bağlantılar
Açık
Kapalı
J1 J2
Açık Açık
Açık Kapalı
Kapalı Açık
Kapalı Kapalı
J3 J4
Açık Açık
Açık Kapalı
Kapalı Açık
Kapalı Kapalı
J1
J2
J3
J4
Kontrol sinyali
Analog 0-10 V
Analog 0-20 mA
Analog 4-20 mA
Dijital
Kontrol sinyali
Analog 0-10 V
Analog 0-20 mA
Analog 4-20 mA
Dijital
