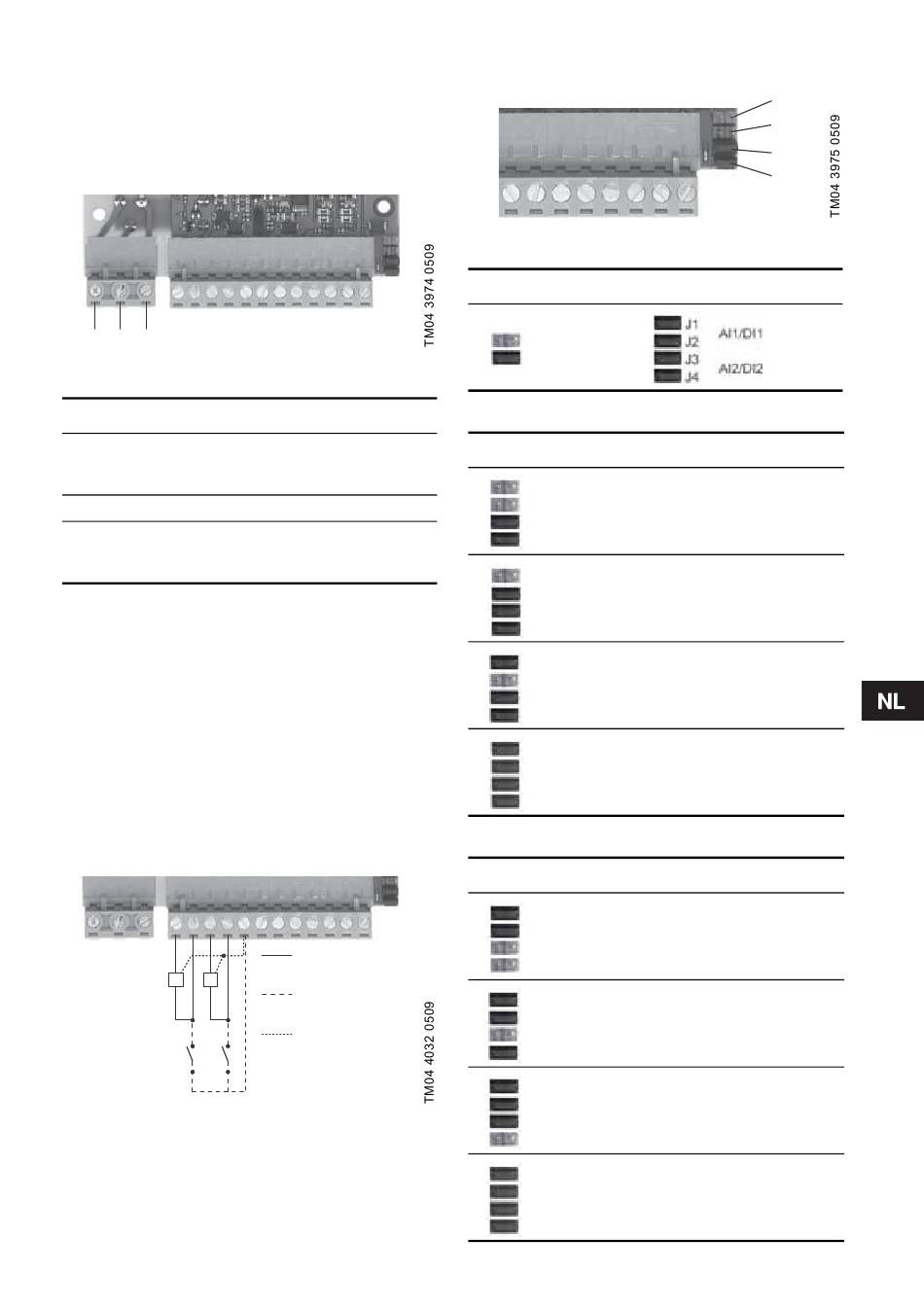

5.1 Relaisuitgang

Het relais van de IO module heeft twee functies. Het
kan worden gebruikt als een normaal open (NO)
relais of als een normaal gesloten (NC) relais.
Voor aansluitingen, zie afb. 2 en paragraaf
6. Overzicht van ingangen en uitgangen.
NO C NC
Relaisuitgang
Afb. 2
Pos. Beschrijving
Gebruik deze klem wanneer het relais als
NO een normaal open relais gebruikt gaat wor-
den.
C Common (algemene) klem.
Gebruik deze klem wanneer het relais
NC gebruikt gaat worden als een normaal
gesloten relais.

5.2 Ingangen AI1/DI1 en AI2/DI2

De IO module heeft twee configureerbare ingangen.
Elk van de ingangen kan worden gebruikt als een
analoge ingang dan wel als een digitale ingang. Zie
afb. 1, pos. 2 en 4. Het configureren gebeurt door
twee jumpers in te stellen voor elke ingang.
De gebruiker dient te selecteren welk type bestu-
ringssignaal gebruikt gaat worden.
Het besturingssignaal kan worden ingesteld op
• analoog besturingssignaal 0-10 V
• analoog besturingssignaal 0-20 mA
• analoog besturingssignaal 4-20 mA
• digitaal besturingssignaal (fabrieksinstelling).
AI1/AI2 en DI1/DI2
Afb. 3
Voor meer informatie, zie paragraaf 6. Overzicht van
ingangen en uitgangen.
5.2.1 Geleiderbruggen instellingen
Configuratie, AI1/DI1
Configuratie, AI2/DI2
AI1/AI2
of
DI1/DI2
GND
Jumpers
Afb. 4
Symbool Status Jumpers
Open
Gesloten
J1 J2
Open Open
Open Gesloten Analoog 0-20 mA
Gesloten Open
Gesloten Gesloten Digitaal
J3 J4
Open Open
Open Gesloten Analoog 0-20 mA
Gesloten Open
Gesloten Gesloten Digitaal
J1
J2
J3
J4
Besturingssignaal
Analoog 0-10 V
Analoog 4-20 mA
Besturingssignaal
Analoog 0-10 V
Analoog 4-20 mA
