6. Descrição geral das entradas e
saídas
AI Entrada analógica
AO Saída analógica
C Comum
DI Entrada digital
NC Contacto normalmente fechado
NO Contacto normalmente aberto
Terminal Designação
Saída de relé
Contacto normalmente
NO
aberto
C Comum
Contacto normalmente
NC
fechado
Entradas configuráveis AI1/DI1* e AI2/DI2*
1 + 24 V para AI1
2 AI1/DI1
3 + 24 V para AI2
4 AI2/DI2
5 GND
* Configure estas entradas utilizando as pontes. Consulte a secção 5.2.1 Configurações das pontes.
Nota: cada entrada tem de ser configurada de acordo com o sensor ligado.
44
Dados
Carga máxima de contacto: 240 VCA, 2 A
Carga mínima de contacto: 5 VCC, 10 mA
24 V ± 10 %, máximo 30 mA, protecção
contra curto-circuitos
• 0-20 mA
• 4-20 mA
• 0-10 V
• digital
24 V ± 10 %, máximo 30 mA, protecção
contra curto-circuitos
• 0-20 mA
• 4-20 mA
• 0-10 V
• digital
-

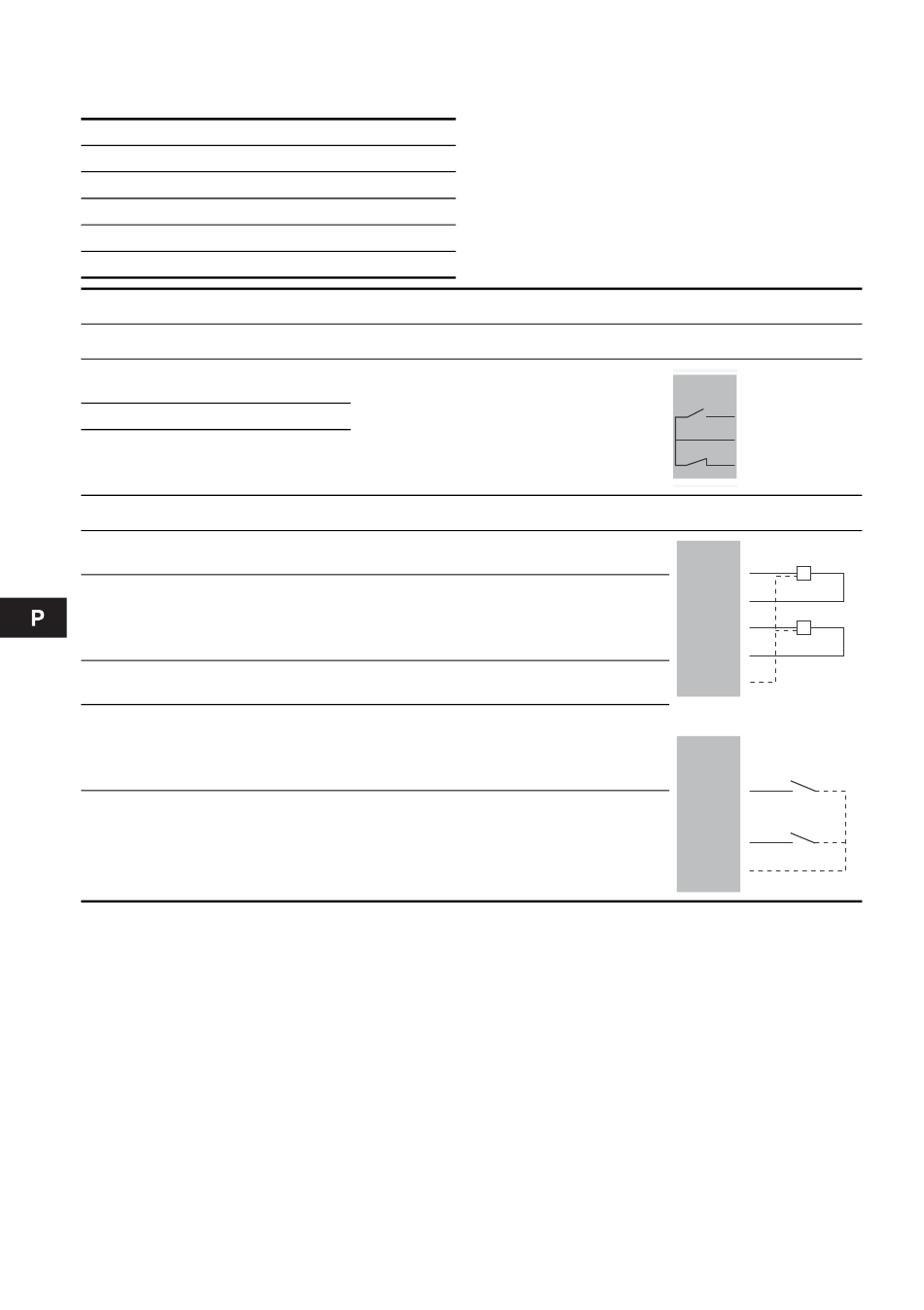

Esquema
Módulo IO
NO
C
NC
Módulo IO
AI1
1
2
AI2
3
4
5
ou
1
DI1
2
3
DI2
4
5
