6.1 Релейный выход
Реле модуля IO имеет две функции. Оно может
использоваться как реле с нормально
разомкнутыми контактами (NO) или как реле с
нормально замкнутыми контактами (NC).
Более подробно см. рис. 2 и раздел 7. Обзор
входов и выходов.
NO C NC

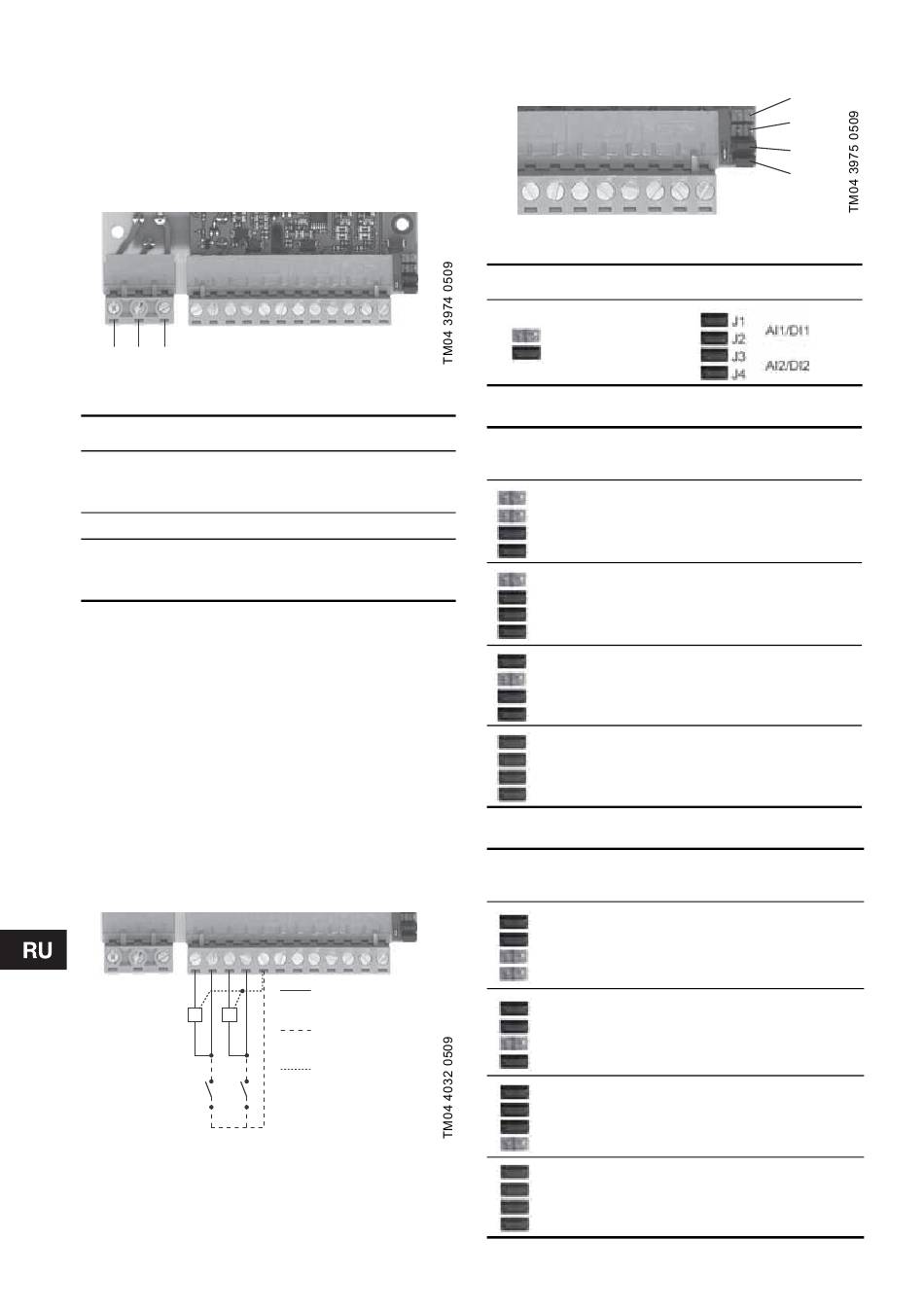

Рис. 2 Релейный выход
Поз. Описание
Данная клемма используется, если реле
NO работает как реле с нормально
разомкнутыми контактами.
C Клемма нейтрального провода.
Данная клемма используется, если реле
NC работает как реле с нормально
замкнутыми контактами.
6.2 Входы AI1/DI1 и AI2/DI2
Модуль IO имеет два реконфигурируемых входа.
Каждый из входов может использоваться либо как
аналоговый, либо как цифровой вход. Смотрите
рис. 1, поз. 2 и 4. Конфигурирование выполняется
установкой двух перемычек для каждого входа.
Пользователь должен выбрать, какой сигнал
управления будет использоваться.
Сигнал управления может быть настроен на
• аналоговый сигнал управления 0-10 В
• аналоговый сигнал управления 0-20 мА
• аналоговый сигнал управления 4-20 мА
• цифровой сигнал управления (заводская
настройка).
Рис. 3 AI1/AI2 и DI1/DI2
Более подробно см. раздел 7. Обзор входов и
выходов.
72
6.2.1 Установки перемычек
Конфигурирование AI1/DI1
Конфигурирование AI2/DI2
AI1/AI2
либо
DI1/DI2
GND
Рис. 4 Перемычки
Символ Состояние
Открыто
Закрыто
J1 J2
Открыто Открыто Аналоговый 0-10 В
Открыто Закрыто
Закрыто Открыто Аналоговый 4-20 мА
Закрыто Закрыто
J3 J4
Открыто открыто
Открыто Закрыто
Закрыто Открыто
Закрыто Закрыто
J1
J2
J3
J4
Перемычки
Сигнал
управления
Аналоговый 0-20 мА
Цифровой
Сигнал
управления
Аналоговый 0-10 В
Аналоговый 0-20 мА
Аналоговый 4-20 мА
Цифровой
