5.1 Relæudgang
Relæet på IO-modulet har to funktioner. Det kan
bruges enten som slutterelæ (NO) eller som
bryderelæ (NC).
For tilslutninger, se fig. 2 og afsnit 6. Oversigt over
ind- og udgange.
NO C NC

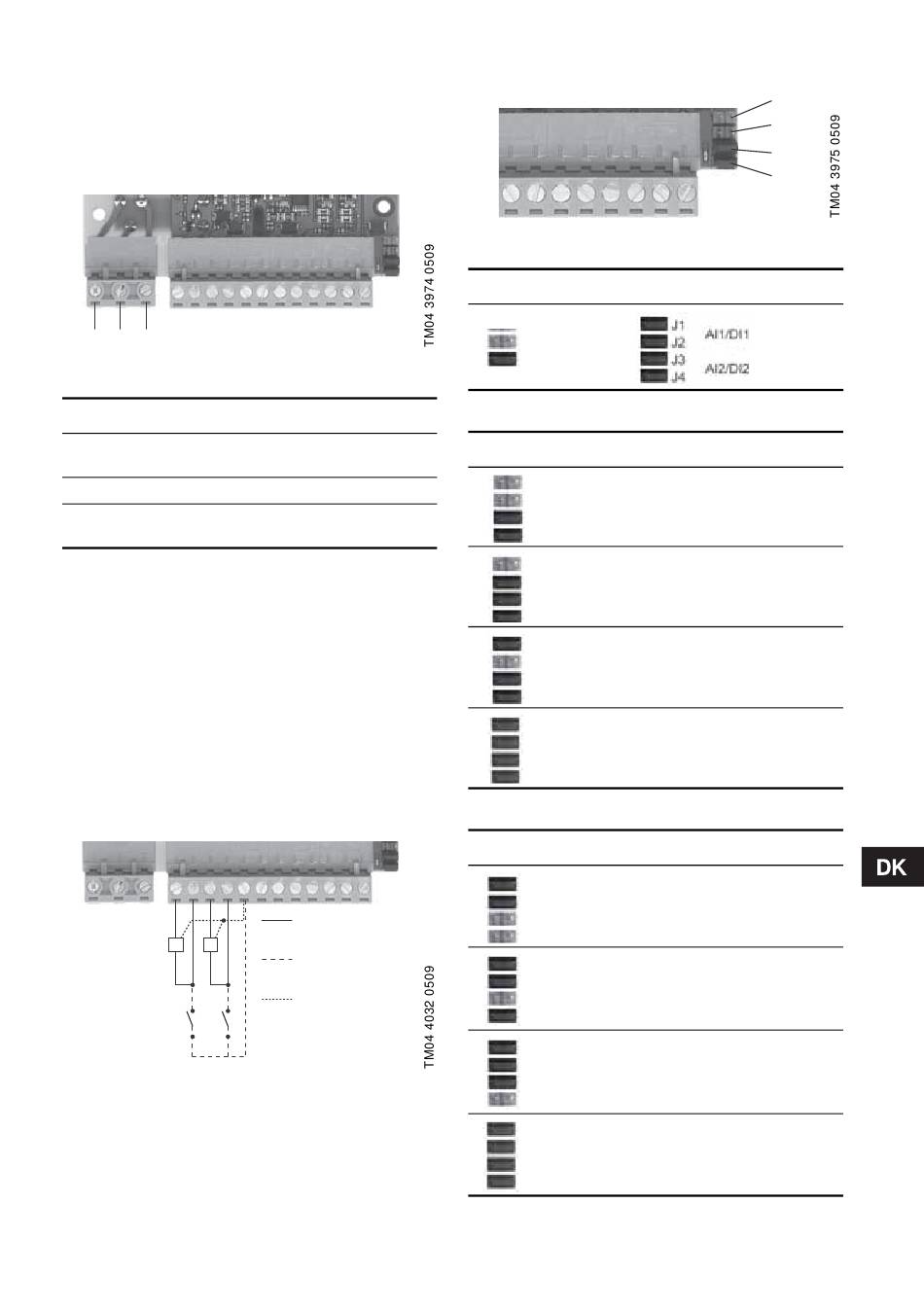

Fig. 2 Relæudgang
Pos. Beskrivelse
Brug denne klemme når relæet skal bruges
NO
som slutterelæ.
C Fælles klemme.
Brug denne klemme når relæet skal bruges
NC
som bryderelæ.

5.2 Indgange AI1/DI1 og AI2/DI2

IO-modulet har to konfigurerbare indgange. Hver
indgang kan bruges enten som analog indgang eller
som digital indgang. Se fig. 1, pos. 2 og 4. Konfigure-
ringen foretages ved at placere de to jumpere for
hver indgang.
Brugeren skal vælge hvilken type styresignal der
skal bruges.
Styresignalet kan indstilles til
• analogt styresignal 0-10 V
• analogt styresignal 0-20 mA
• analogt styresignal 4-20 mA
• digitalt styresignal (fabriksindstilling).
Fig. 3 AI1/AI2 og DI1/DI2
For yderligere oplysninger, se afsnit 6. Oversigt over
ind- og udgange.
5.2.1 Jumperindstillinger
Konfigurering, AI1/DI1
Konfigurering, AI2/DI2
AI1/AI2
eller
DI1/DI2
Jord (GND)
Fig. 4 Jumpere
Symbol Status Jumpere
Åben
Lukket
J1 J2
Åben Åben
Åben Lukket
Lukket Åben
Lukket Lukket
J3 J4
Åben Åben
Åben Lukket
Lukket Åben
Lukket Lukket
J1
J2
J3
J4
Styresignal
Analog 0-10 V
Analog 0-20 mA
Analog 4-20 mA
Digital
Styresignal
Analog 0-10 V
Analog 0-20 mA
Analog 4-20 mA
Digital
