De fabrieksinstelling van de jumpers is
"gesloten". Dit betekent dat beide te
N.B.
configureren ingangen ingesteld zijn op
een digitaal besturingssignaal.

5.3 Analoge uitgang

De analoge uitgang kan op afstand worden inge-
steld, geactiveerd of gewijzigd via de Grundfos
Remote Management gebruikersinterface op het
internet.
Voor aansluitingen, zie afb. 5 en paragraaf
6. Overzicht van ingangen en uitgangen.
Sluit de kabelafscherming aan onder de
N.B.
aardeklem in de CIU unit.

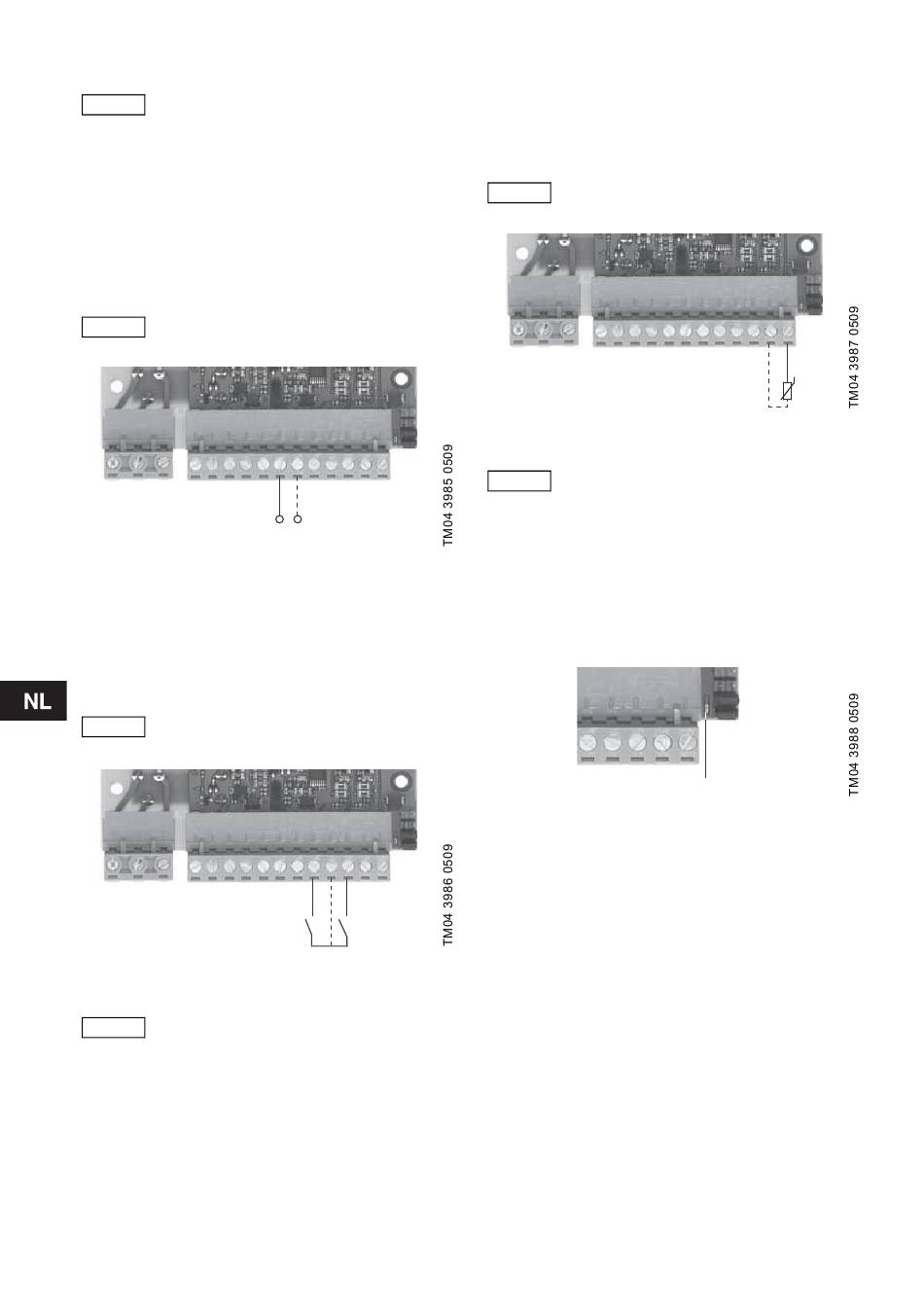

0-10 V uitgang
Analoge uitgang
Afb. 5

5.4 Dig. ingangen

De IO module heeft twee toegewezen digitale ingan-
gen.
Voor aansluitingen, zie afb. 6 en paragraaf
6. Overzicht van ingangen en uitgangen.
Sluit de kabelafscherming aan onder de
N.B.
aardeklem in de CIU unit.
Digitale ingangen DI3 en DI4
Afb. 6
Alleen potentiaalvrije apparaten mogen
worden aangesloten op de digitale
Voorzichtig
ingangen.
50
6 7
8 9 10
DI3 DI4

5.5 Pt100/Pt1000 ingang

De IO module herkent automatisch het type
Pt sensor dat is aangesloten.
Voor aansluitingen, zie afb. 7 en paragraaf
6. Overzicht van ingangen en uitgangen.
Sluit de kabelafscherming aan onder de
N.B.
aardeklem in de CIU unit.
Pt100/Pt1000
PT100/PT1000
Pt100/Pt1000 ingang
Afb. 7
Compensatie van de kabellengte wordt
N.B.
niet ondersteund door de IO module.

5.6 Spanningsindicator LED

Zie afb. 8.
Als de LED (pos.13) constant groen is wanneer de
voedingspanning is ingeschakeld, is de voedings-
spanning naar de IO module correct.
Als de LED niet gaat branden nadat de voedings-
spanning is ingeschakeld, zie paragraaf 9. Service.
Spanningsindicator LED
Afb. 8
11 12
13
