5. IO 模块
NO C NC 1 2 3 4 5 6 7 8 9 10 11 12

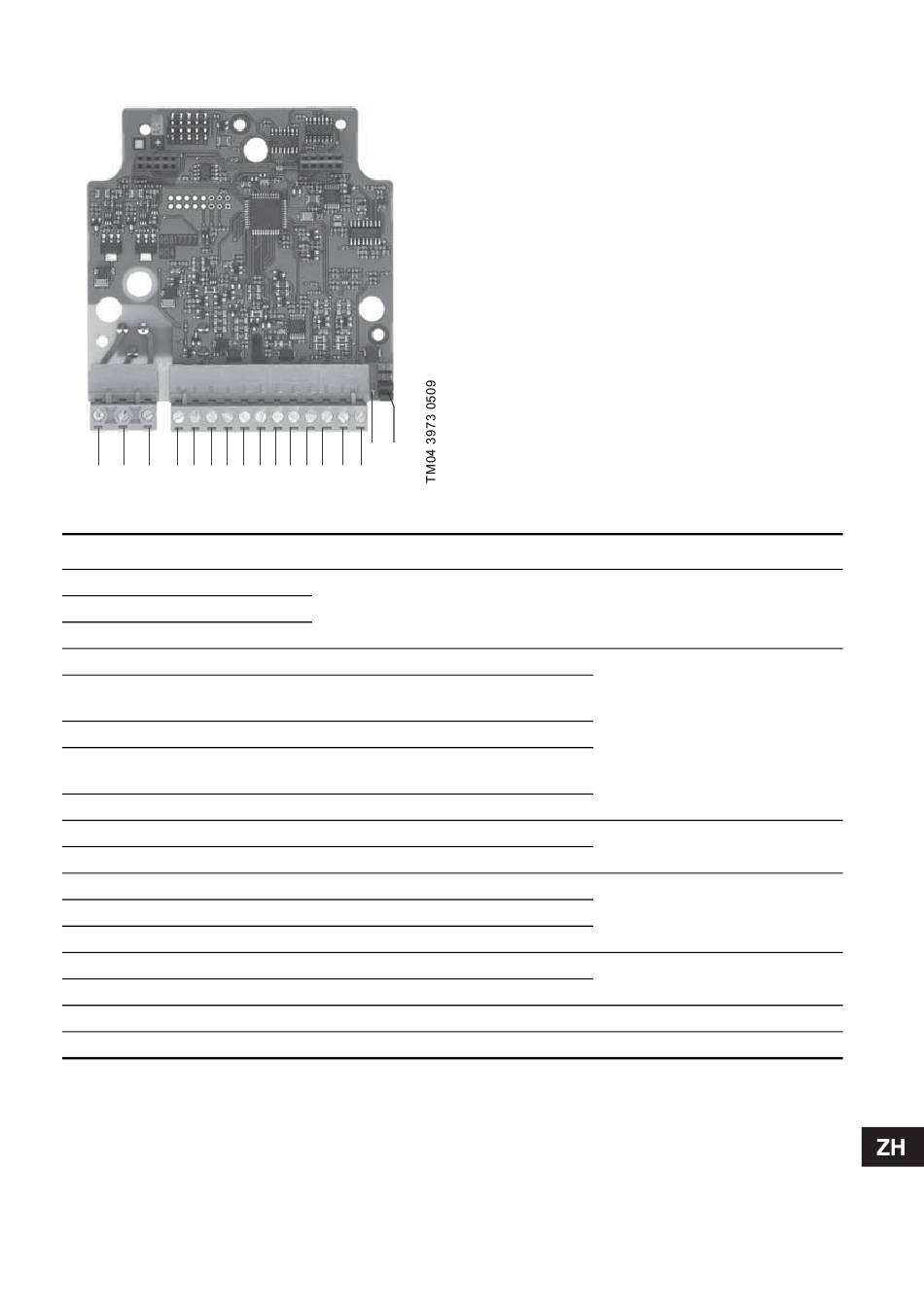

图 1 IO 模块
位置 功能名称
NO NO
C C
NC NC
-
1
AI1/DI1
2
-
3
AI2/DI2
4
GND
5
AO
6
GND
7
DI3
8
GND
9
DI4
10
GND
11
Pt100/Pt1000
12
LED
13
J1-J4
14
13 14
说明
继电器输出的端子
用于 AI1 的 24 V 供电
• 模拟输入 1, 或
•
数字输入 1
用于 AI2 的 24 V 供电
•
模拟输入 2, 或
•
数字输入 2
地线端子
模拟输出 0-10 V
地线端子
数字输入 3
地线端子
数字输入 4
地线端子
Pt100 或 Pt1000 输入
电源指示器
跳线器
章节
5.1 继电器输出
5.2 AI1/DI1 和 AI2/DI2 输入
5.3 模拟输出
5.4 数字输入
5.5 Pt100/Pt1000 输入
5.6 电源指示器 LED
5.2.1 跳线器设置
