L'impostazione di fabbrica dei cavallotti
è "Chiuso". Ciò significa che entrambi
Nota
gli ingressi configurabili sono impo-
stati sul segnale di controllo digitale.

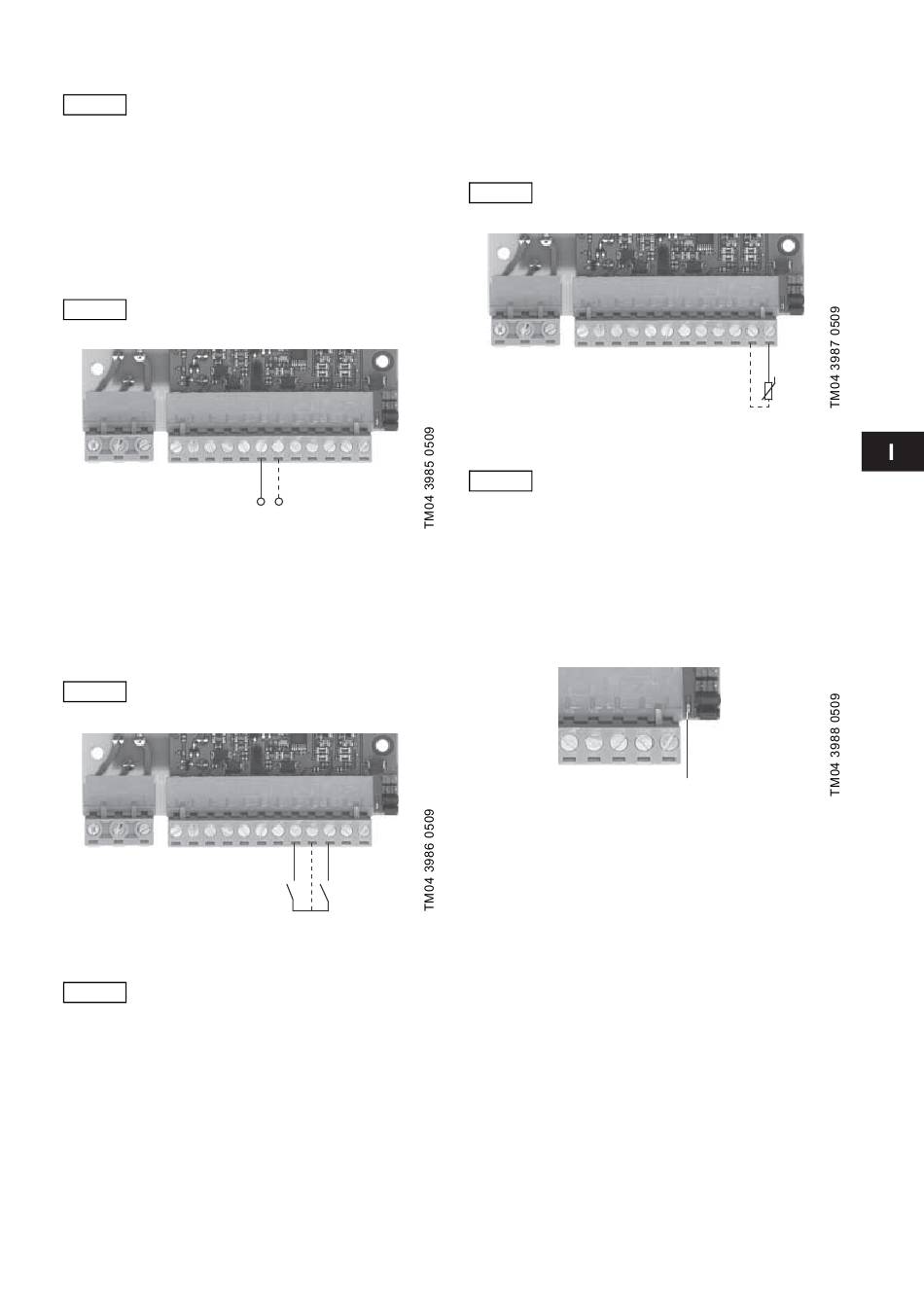

5.3 Uscita analogica

L'uscita analogica può essere attivata, modificata o
impostata in remoto tramite l'interfaccia utente web
del sistema di gestione remota Grundfos.
Per i collegamenti, ved. fig. 5 e sezione
6. Panoramica di ingressi e uscite.
Collegare la schermatura del cavo sotto
Nota
il morsetto di terra nell'unità CIU.
Uscita 0-10 V
Uscita analogica
Fig. 5

5.4 Ingressi digitali

Il modulo IO è dotato di due ingressi digitali dedicati.
Per i collegamenti, ved. 6 e sezione 6. Panoramica
di ingressi e uscite.
Collegare la schermatura del cavo sotto
Nota
il morsetto di terra nell'unità CIU.
Ingressi digitali DI3 e DI4
Fig. 6
Solo i dispositivi a potenziale zero
devono essere collegati agli ingressi
Attenzione
digitali.
6 7
8 9 10
DI3 DI4

5.5 Ingresso Pt100/Pt1000

Il modulo IO rileva automaticamente il tipo di sen-
sore Pt collegato.
Per i collegamenti, ved. fig. 7 e sezione
6. Panoramica di ingressi e uscite.
Collegare la schermatura del cavo sotto
Nota
il morsetto di terra nell'unità CIU.
Pt100/Pt1000
PT100/PT1000
Ingresso Pt100/Pt1000
Fig. 7
La compensazione della lunghezza del
Nota
cavo non è supportata dal modulo IO.

5.6 Spia di funzionamento LED

Vedere fig. 8.
Se il LED (pos. 13) rimane verde con l'alimentazione
elettrica inserita, il modulo IO è alimentato corretta-
mente.
Se il LED rimane spento anche con l'alimentazione
elettrica inserita, vedere sezione 9. Assistenza.
Spia di funzionamento LED
Fig. 8
11 12
13
