Från fabrik är byglingarna slutna.
Detta innebär att båda de
Anm.
konfigurerbara ingångarna är
satta till digital styrsignal.

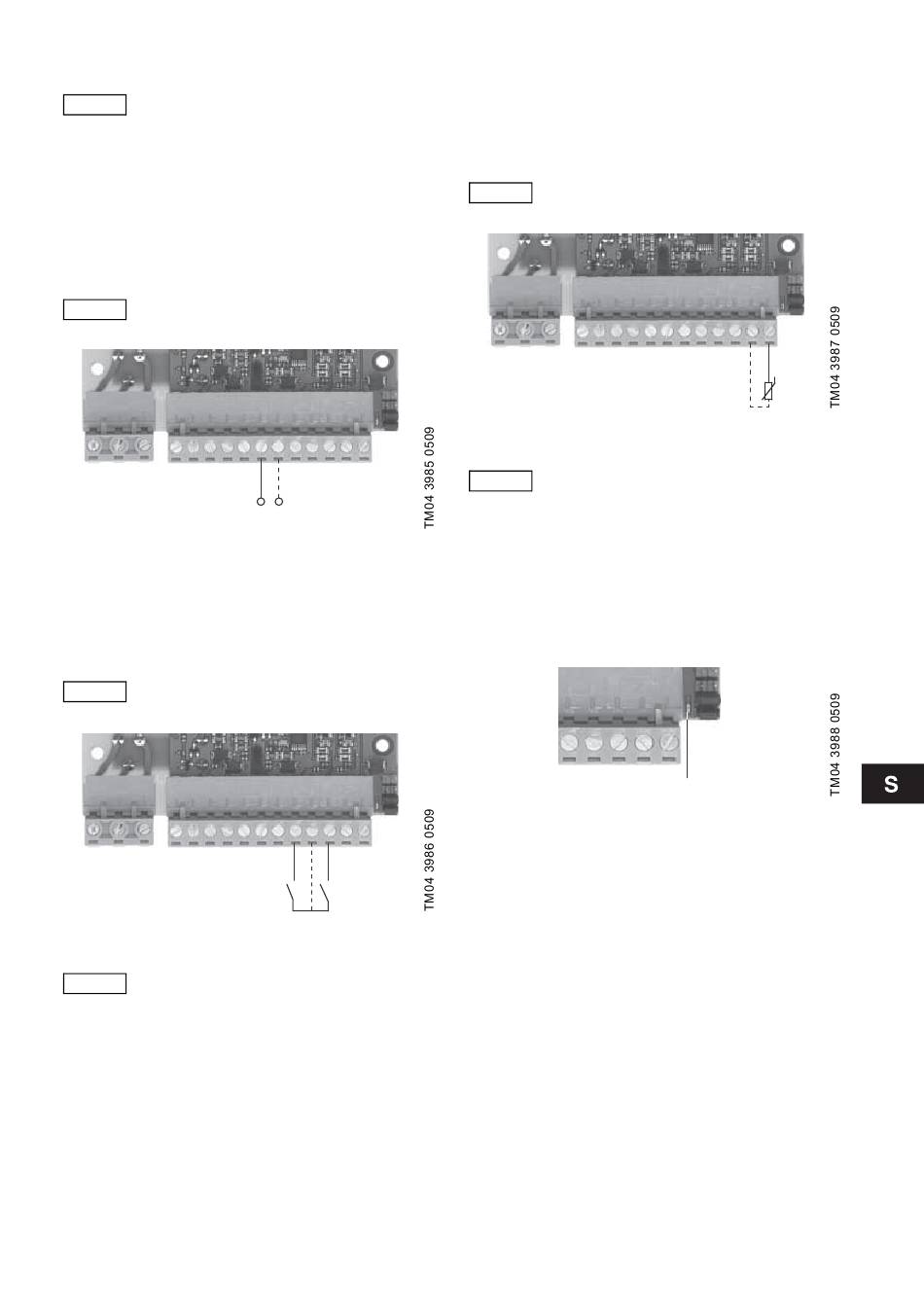

5.3 Analog utgång
Den analoga utgången kan aktiveras, ändras eller
ställas in från webbanvändargränssnittet i Grundfos
Remote Management.
För anslutningar, se fig. 5 och avsnitt 6. Översikt
över in- och utgångar.
Anslut kabelskärmen till jord med
Anm.
CIU-enhetens jordklämma.
Utgång 0-10 V
Analog utgång
Fig. 5
5.4 Digitala ingångar
IO-modulen har två speciella digitala ingångar.
För anslutningar, se fig. 6 och avsnitt 6. Översikt
över in- och utgångar.
Anslut kabelskärmen till jord med
Anm.
CIU-enhetens jordklämma.
Digitala ingångar DI3 och DI4
Fig. 6
Endast potentialfria enheter får
Varning
anslutas till de digitala ingångarna.
6 7
8 9 10
DI3 DI4
5.5 Ingång Pt100/Pt1000
IO-modulen detekterar automatiskt den anslutna
Pt-givarens typ.
För anslutningar, se fig. 7 och avsnitt 6. Översikt
över in- och utgångar.
Anslut kabelskärmen till jord med
Anm.
CIU-enhetens jordklämma.
Pt100/Pt1000
PT100/PT1000
Ingång Pt100/Pt1000
Fig. 7
IO-modulen stöder inte
Anm.
kabellängdskompensering.
5.6 Indikeringslampa för påslaget läge
Se fig. 8.
Om lampan (pos. 13) lyser grön när spänningsför-
sörjningen slagits till fungerar spänningsförsörj-
ningen till IO-modulen korrekt.
Se avsnitt 9. Service om lampan förblir släckt efter
att spänningsförsörjningen har slagits till.
Indikeringslampa för påslaget läge
Fig. 8
11 12
13
