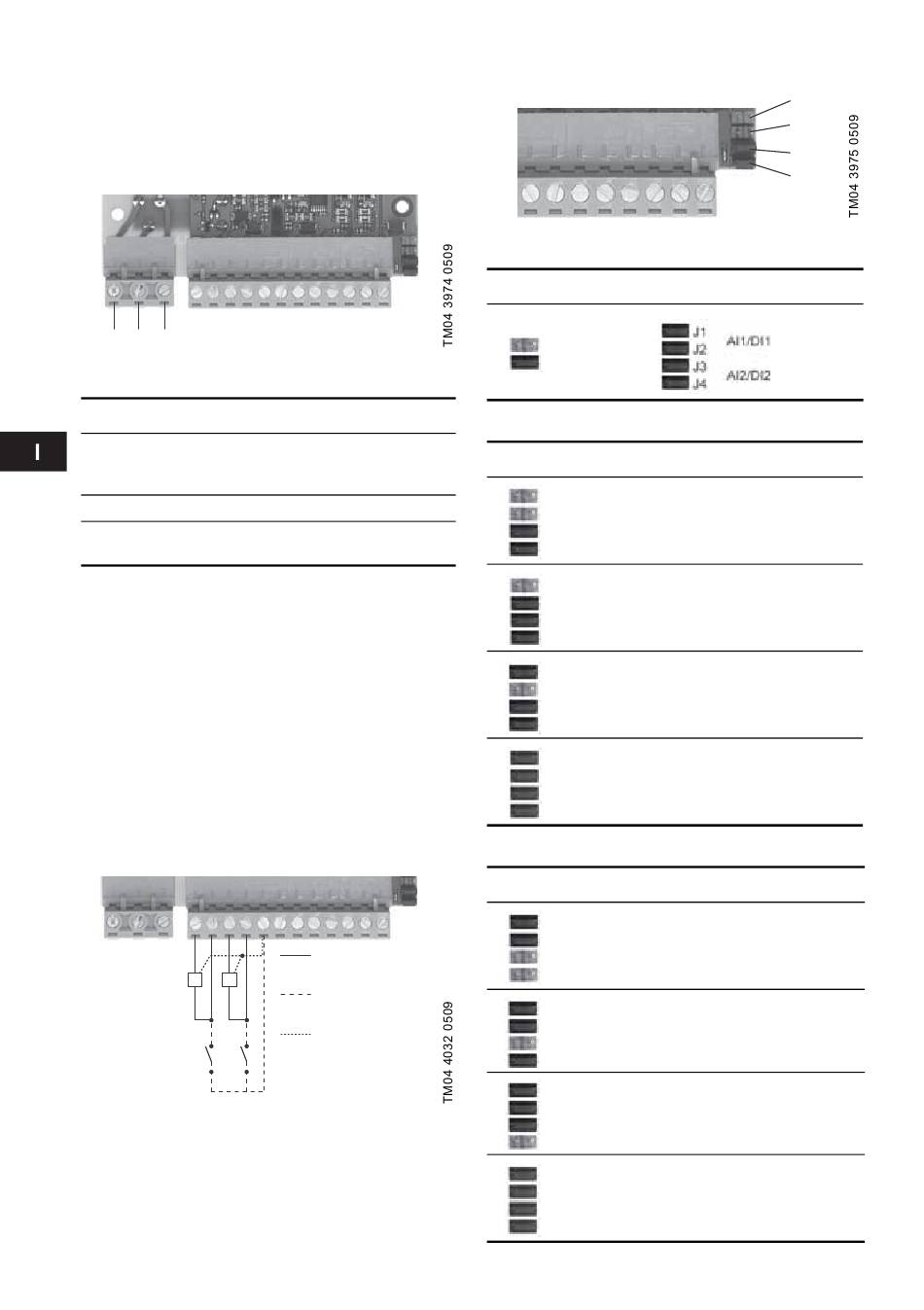

5.1 Uscita relè
Il relè del modulo IO ha due funzioni. Può essere
impiegato come relè normalmente aperto (NO)
oppure come relè normalmente chiuso (NC).
Per i collegamenti, ved. fig. 2 e sezione
6. Panoramica di ingressi e uscite.
NO C NC
Uscita relè
Fig. 2
Pos. Descrizione
Utilizzare questo morsetto se il relè deve
NO essere impiegato come normalmente
aperto.
C Morsetto comune.
Usare questo morsetto se il relè deve
NC
essere usato come normalmente chiuso.

5.2 Ingressi AI1/DI1 e AI2/DI2

Il modulo IO è dotato di due ingressi configurabili.
Ciascuno di essi può essere impiegato come
ingresso analogico o digitale. Vedere fig. 1, pos. 2 e
4. La configurazione viene effettuata impostando
due cavallotti per ogni ingresso.
L'utente deve selezionare il tipo di segnale di con-
trollo da utilizzare.
Il segnale di controllo può essere impostato su
• segnale di controllo analogico 0-10 V
• segnale di controllo analogico 0-20 mA
• segnale di controllo analogico 4-20 mA
• segnale di controllo digiale (impostazione di fab-
brica).
AI1/AI2 e DI1/DI2
Fig. 3
Per ulteriori informazioni, vedere la sezione
6. Panoramica di ingressi e uscite.
28
5.2.1 Impostazioni cavallotti
Configurazione, AI1/DI1
Configurazione, AI2/DI2
AI1/AI2
oppure
DI1/DI2
GND
Cavallotti
Fig. 4
Simbolo Stato Cavallotti
Aperto
Chiuso
J1 J2
Aperto Aperto
Aperto Chiuso
Chiuso Aperto
Chiuso Chiuso
J3 J4
Aperto Aperto
Aperto Chiuso
Chiuso Aperto
Chiuso Chiuso
J1
J2
J3
J4
Segnale di controllo
Analogico 0-10 V
Analogico 0-20 mA
Analogico 4-20 mA
Digitale
Segnale di controllo
Analogico 0-10 V
Analogico 0-20 mA
Analogico 4-20 mA
Digitale
