Plint Benämning
Analog utgång
6 AO
7 GND
Digitala ingångar
8 DI3
9 GND
10 DI4
Ingång för Pt100-/Pt1000-sensor
11 GND
12 Pt100/Pt1000
Data
• 0-10 V ± 2 % av fullt skalutslag
• Max. utgående ström: 1 mA
-
Digital ingång
-
Digital ingång
-
-

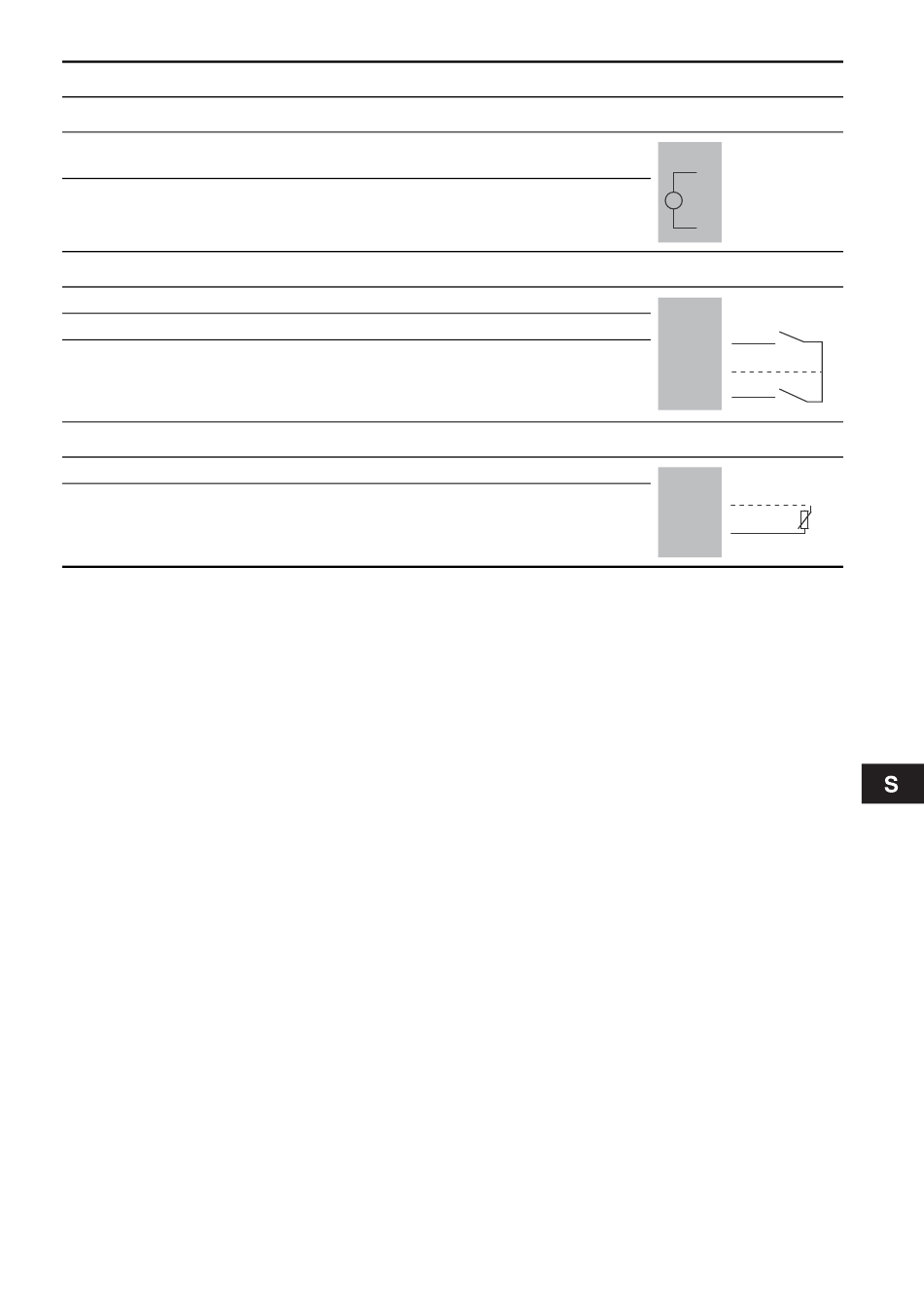

Schema
IO-modul
6 +
7
IO-modul
DI3
8
9
10
DI4
IO-modul
Pt100/Pt1000
11
12
