Borne Désignation
Sortie analogique
6 AO
7 GND
Entrées digitales
8 DI3
9 GND
10 DI4
Entrée capteur Pt100/Pt1000
11 GND
12 Pt100/Pt1000
24
Données
• 0-10 V ± 2 % de la déviation maximale
• Intensité de sortie maxi : 1 mA
-
Entrée digitale
-
Entrée digitale
-
-

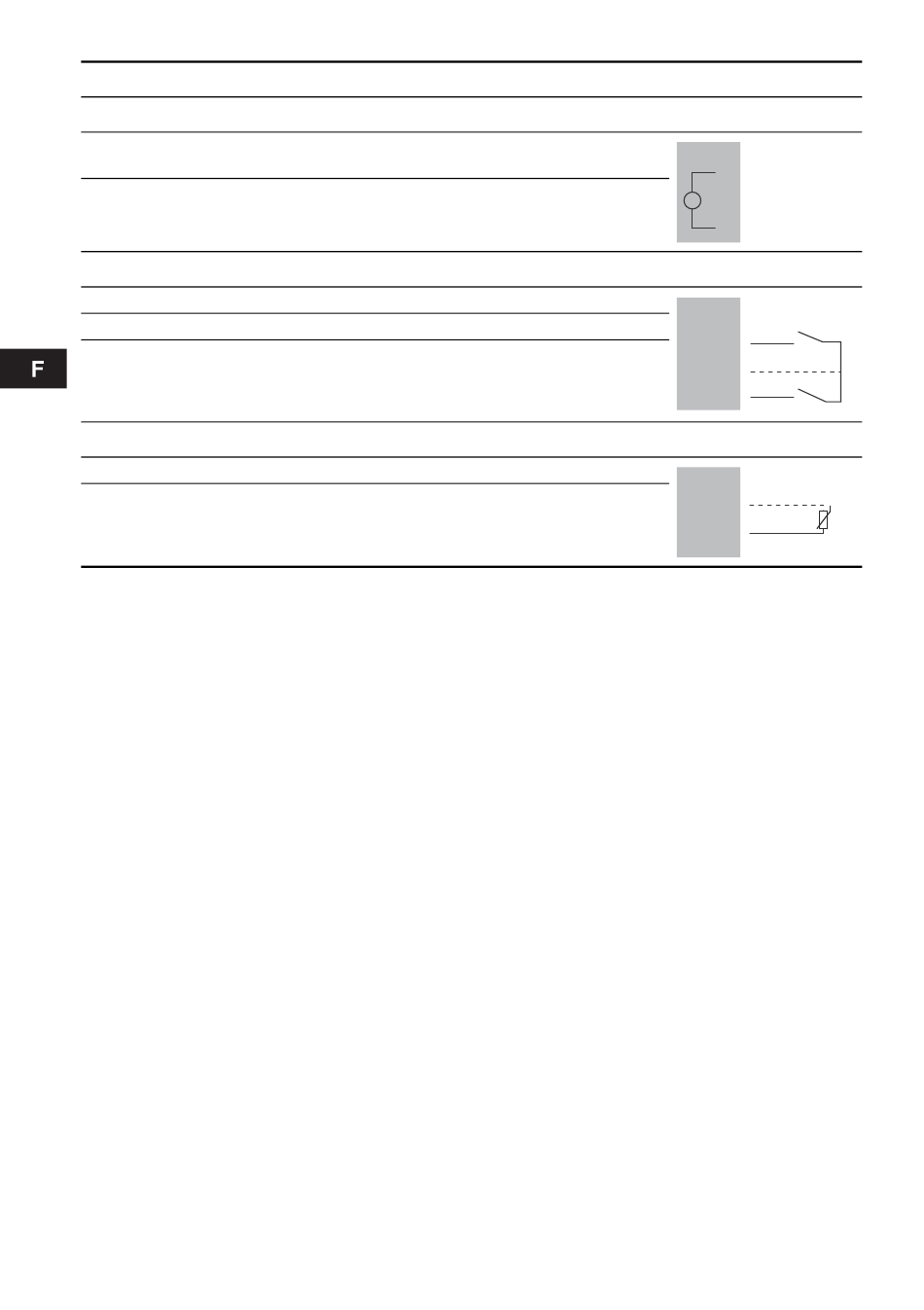

Schéma
Module IO
6 +
7
Module IO
DI3
8
9
10
DI4
Module IO
Pt100/Pt1000
11
12
