7.3.7 Répartition des charges

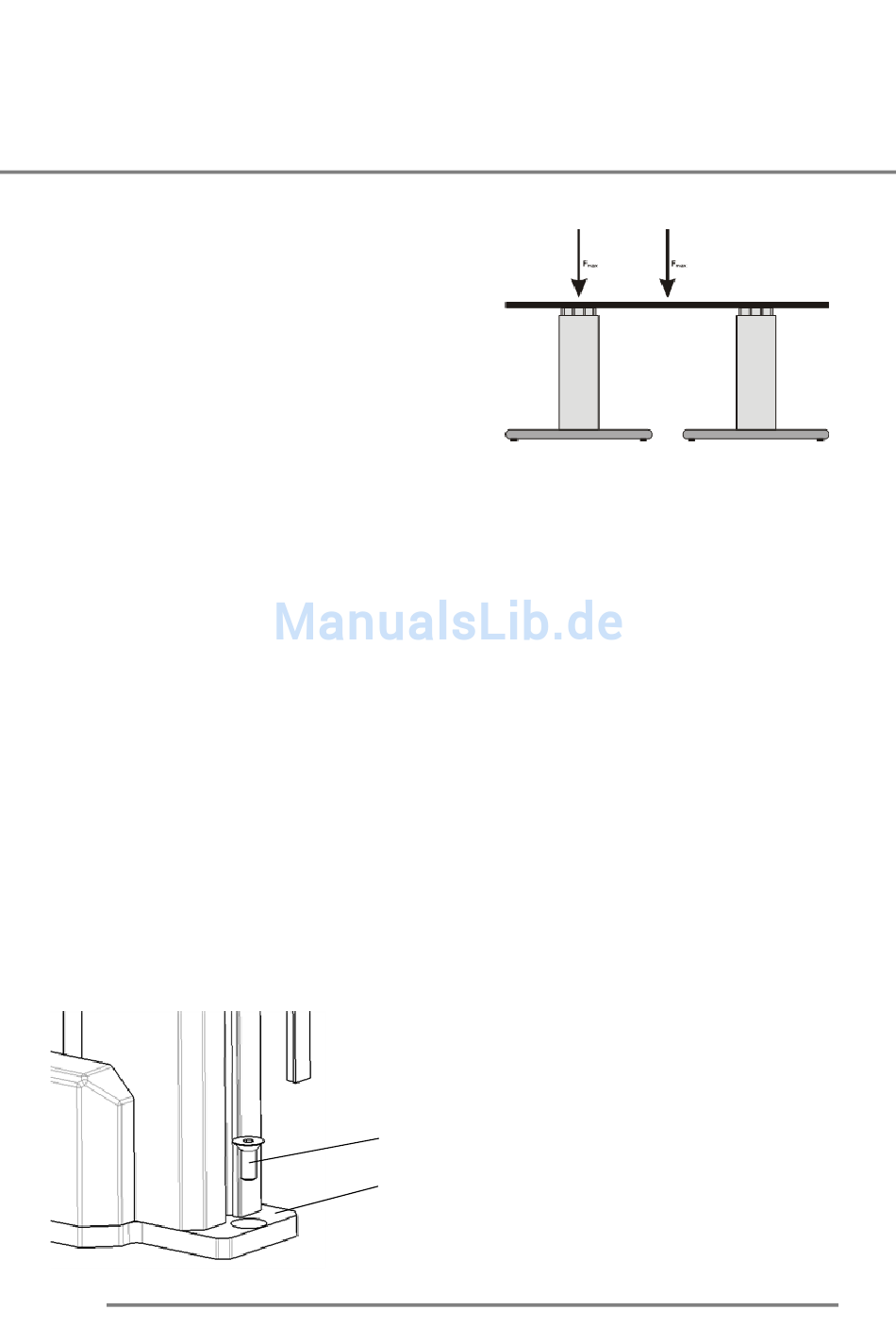

Un petit exemple : Vous construisez une table avec quatre
colonnes télescopiques. Chaque colonne télescopique peut
supporter 1000 N. Les colonnes télescopiques peuvent donc
supporter simultanément une charge Fmax = 4000 N, tant
que la charge est répartie symétriquement au milieu de la
table. Si vous déplacez la charge dans un coin de la table, la
colonne télescopique adjacente doit supporter près de
l'intégralité des 4000 N. Ceci entraîne inévitablement une
surcharge. Veuillez tenir compte dès la planification de votre
application non seulement de la charge totale, mais aussi de
la charge de chaque colonne télescopique.

7.4 Montage

7.4.1 Montage des profilés (sans plaque de montage)
Les surfaces de pose pour la fixation des profilés doivent être planes. Une pose de toute la surface
sur une sous-construction stable est nécessaire.
Procédez comme suit pour le montage :
•
Visser les vis de fixation M8 à un couple de serrage de 15 Nm dans les canaux de vissage. La
profondeur de vissage minimale s'élève à 20 mm lors du premier montage, à 40 mm pour un
montage répété.
7.4.2 Montage des profilés (avec plaque de montage)
Les surfaces de pose pour la fixation des profilés extérieurs avec plaque de montage montée
doivent être planes. Une sous-construction sur toute la surface est nécessaire. Veuillez respecter
les profondeurs de vissage minimales.
Procédez comme suit pour cela :
•
Insérer les vis de fixation M8 selon la norme DIN 7991 ou DIN EN ISO 10642 dans la plaque
de montage et visser avec le fond avec un couple de serrage de 15 Nm.
108
Vis à tête fraisée
Plaque de montage
Incorrect Correct
