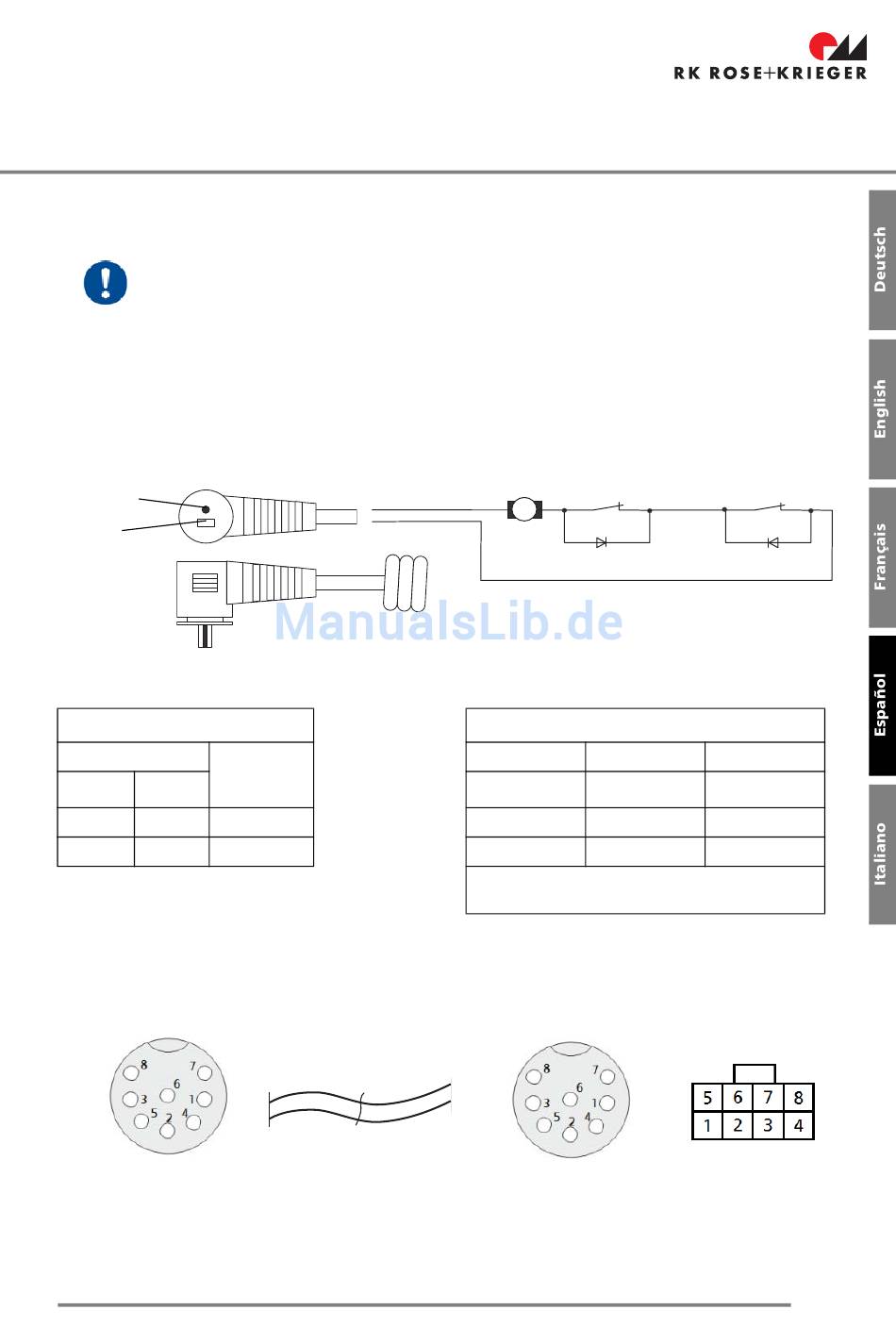

6.3.5 Conexión eléctrica
Los siguientes subapartados solo son importantes si desea utilizar el Multilift con un
mando propio. En el caso de usar un mando no citado en el apartado 7.5, será el
constructor del sistema el responsable de que se cumplan las directivas y normas
pertinentes.
6.3.5.1 Multilift I Mono
Disposición de conectores
Disposición de conexiones
negro
blanco
Sentido de giro
Polaridad
+ -
WS SW
SW WS
6.3.5.2 Multilift I Synchro
Cable de conexión del mando (entrega)
Multilift
Conector DIN, 8 polos
Dirección
Entrada
Salida
Cable = 2,5 m longitud
- todos los conductores 1 a 1 conectados
en derivación
- ningún cruce disposnible
- no es posible la confusión en la conexión de conectores
6. Información de producto
Esquema de conexiones (interno)
ES
M
D1
Corriente
Carga/N I/A
0 1,0 A
1000 3,0 A
3000* 4,5 A
* La capacidad de carga solo es válida para el
ejecución con Fmáx = 3000 N
MultiControl duo/quadro
o bien
Conector DIN, 8 polos
ES
D2
U/V
24 V CC
24 V CC
24 V CC
MultiControl II
Mini-Fit Jr.
