6.4.4 Multilift II impact

Multilift II impact ist eine Sondervariante zur Verwendung in Stoß belasteten Applikationen.
Der Multilift II impact kann bspw. als Hubelement in Montagetischen verwendet werden. Bei
diesen Anwendungen treten durch axiale Stoßbelastungen oftmals hohe Aufprallkräfte auf, die
u.a. durch Abladen eines schweren Werkstückes entstehen können. Die kurzfristig auftretenden
Aufprallkräfte werden durch ein internes Dämpfungssystem absorbiert.

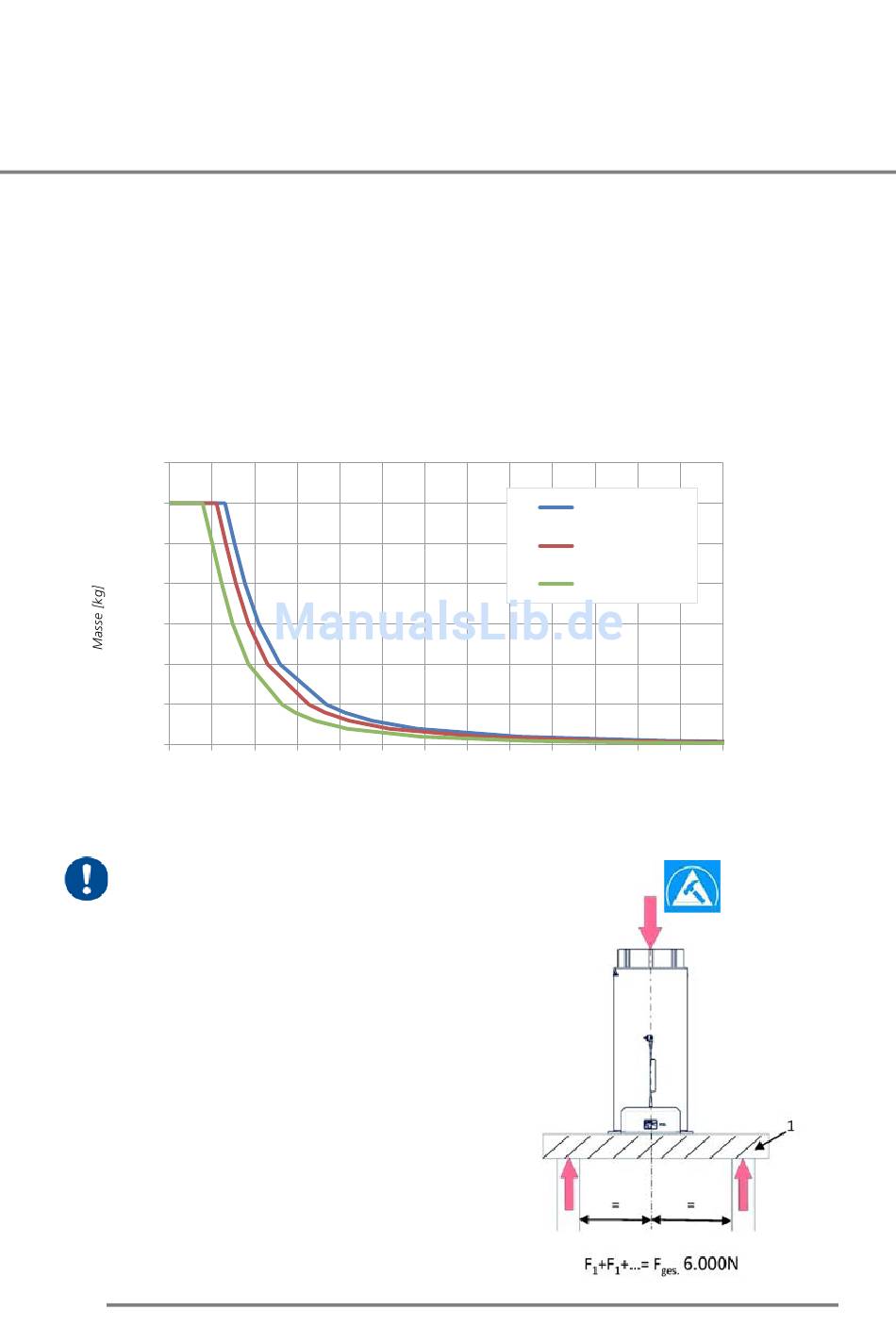

Zulässige Masse in Relation zur Absetzgeschwindigkeit unter Beachtung der unterschiedlichen
Hublängen
350
300
250
200
150
100
50
0
0 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600
Die Stützkonstruktion (1) muss unter
maximalen Bedingungen (Impuls) einer
Stützkraft von 6.000 N standhalten. Kein
Sicherheitsfaktor mit inbegriffen.
Durch Stoßbelastungen kann die
Selbsthemmung des Multilift II impact
kurzzeitig überwunden und zu einer
Schiefstellung im Synchronsystem führen.
Wenn dieser Fall eintritt, ist eine
Initialisierungsfahrt durchzuführen.
Nach 100.000 Stoßbelastungen mit
maximalem Impuls ist der Multilift II impact zu
ersetzen.
26
Absetzgeschwindigkeit [mm/s]
Hub 355/400
Hub 450
Hub 500
