6.4.4 Multilift II impact

Multilift II impact è una versione speciale per l'utilizzo nelle applicazioni con sollecitazione d'urto.
Il Multilift II impact può essere utilizzato ad esempio come elemento di sollevamento sulle tavole
di montaggio. Per queste applicazioni, le sollecitazioni d'urto assiali producono spesso forze di
collisione elevate che possono presentarsi - tra l'altro - quando si scarica un pezzo pesante. Le
forze di collisione che si verificano brevemente vengono assorbite da un sistema di smorzamento
interno.

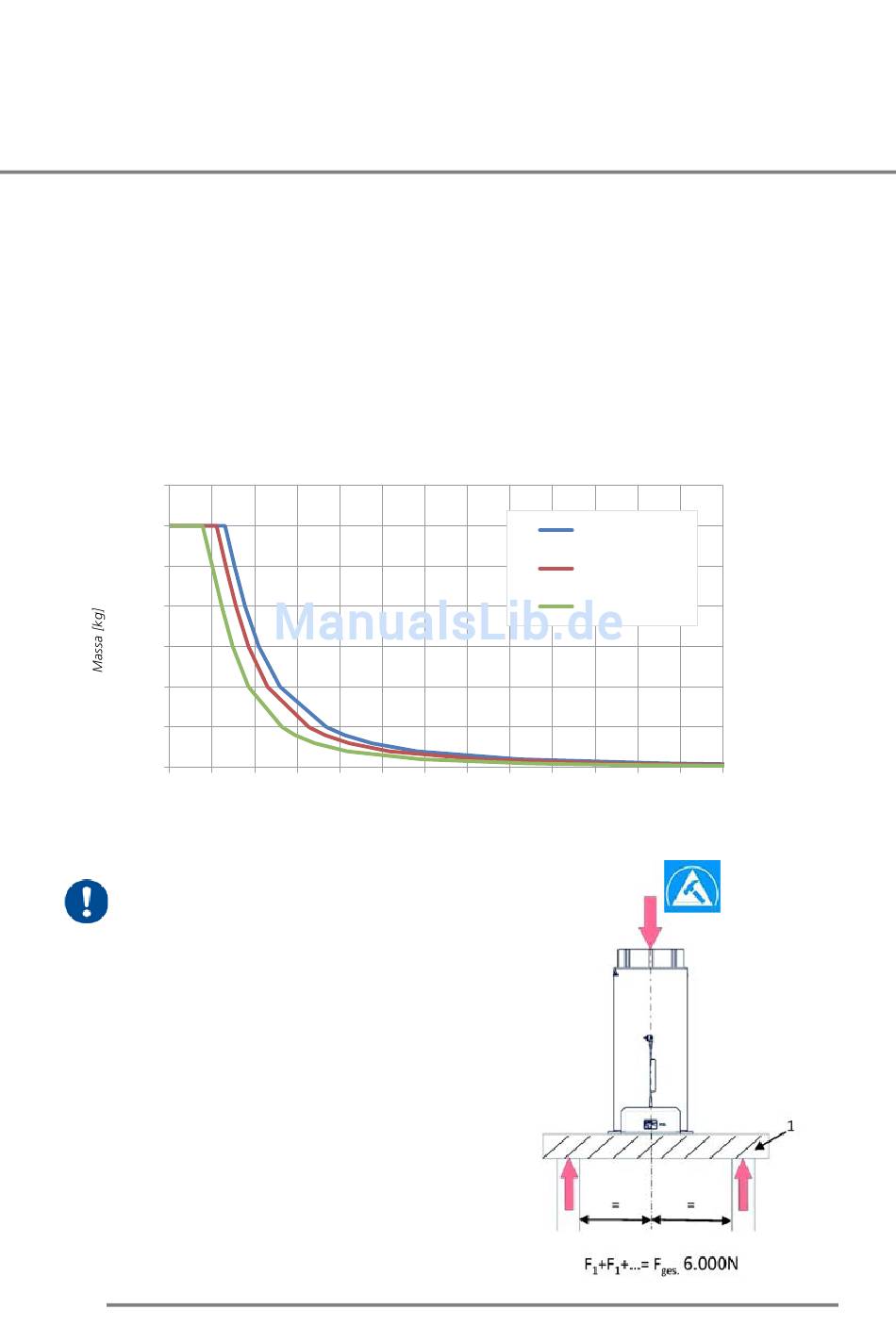

Massa consentita in relazione alla velocità di abbassamento, tenendo in considerazione le diverse
lunghezze corsa
350
300
250
200
150
100
50
0
0 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600
In condizioni massime (impulso), la struttura di
sostegno (1) deve resistere ad una reazione
vincolante di 6.000 N. Nessun fattore di
sicurezza compreso.
A seguito delle sollecitazioni d'urto il
autobloccaggio del Multilift II impact può
essere bypassato brevemente e causare una
posizione asimmetrica nel sistema sincrono. Se
si verifica questo caso, va eseguita una corsa di
inizializzazione.
Dopo 100.000 sollecitazioni d'urto con
impulso massimo, sostituire il Multilift II impact.
174
Velocità di abbassamento [mm/s]
Corsa 355/400
Corsa 450
Corsa 500
