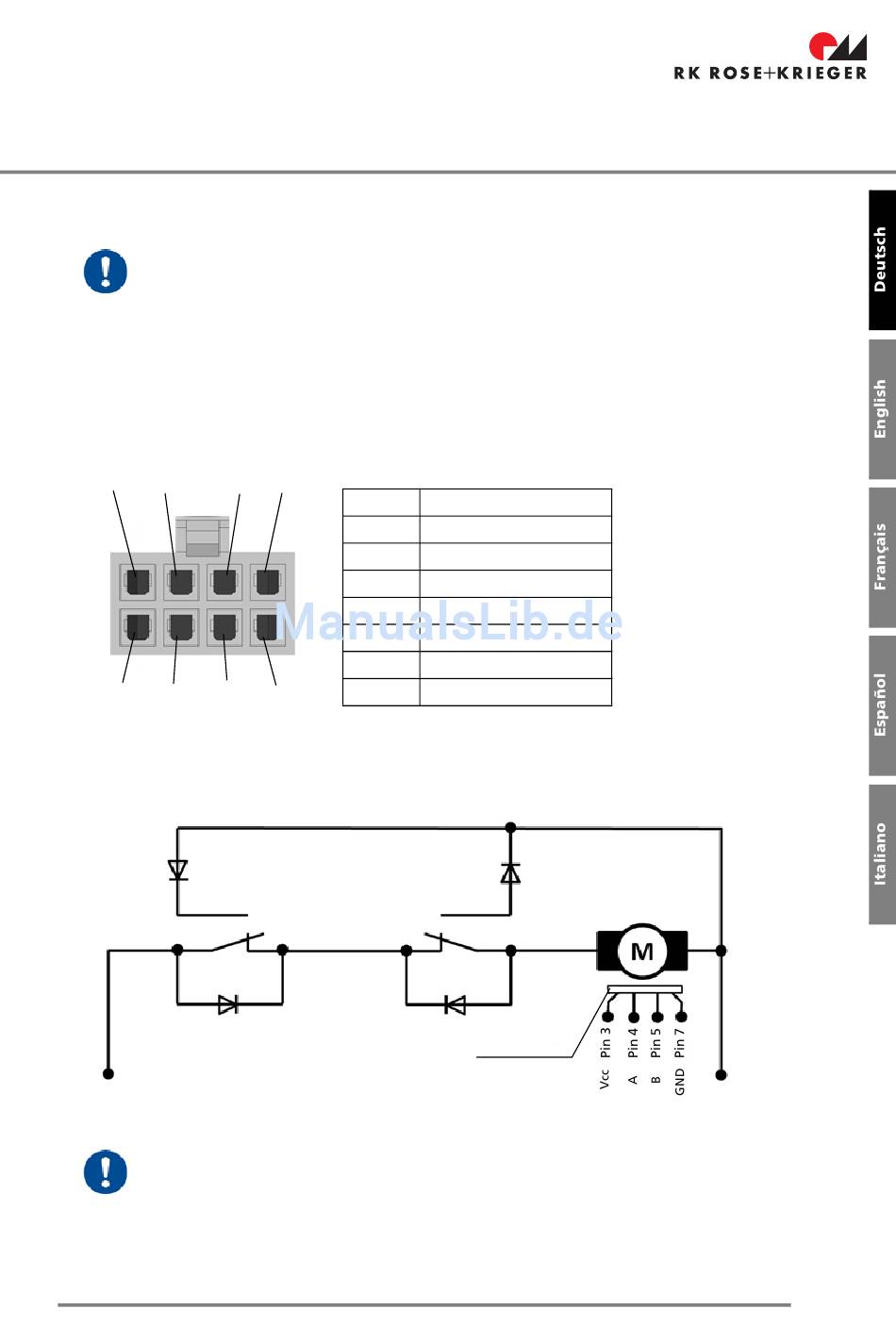

6.4.7 Elektrischer Anschluss
Die folgenden Unterpunkte sind nur wichtig, wenn Sie den Multilift mit einer eigenen
Steuerung betreiben möchten. Bei Verwendung einer unter 7.5 nicht aufgeführten
Steuerung ist der Erbauer des Systems für die Einhaltung einschlägiger Richtlinien
und Normen verantwortlich.
6.4.7.1 Multilift II/Multilift II telescope
Vorderansicht auf die Kontakte des Kabel
5
6
2
1
3
Hall-Sensor und Beschaltung
D3
E5 Unten
D1
Pin 1
Eine zusätzliche Beschaltung ist bei einem Einsatz unserer Steuerungen für den
Multilift II nicht notwendig.
7
8
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
4
6. Produktinformationen
Motor +
N/A
+5 V
A
B
N/A
GND
Motor -
D4
+
E5 Oben
D2
Hall-Sensor
