6. Produktinformationen

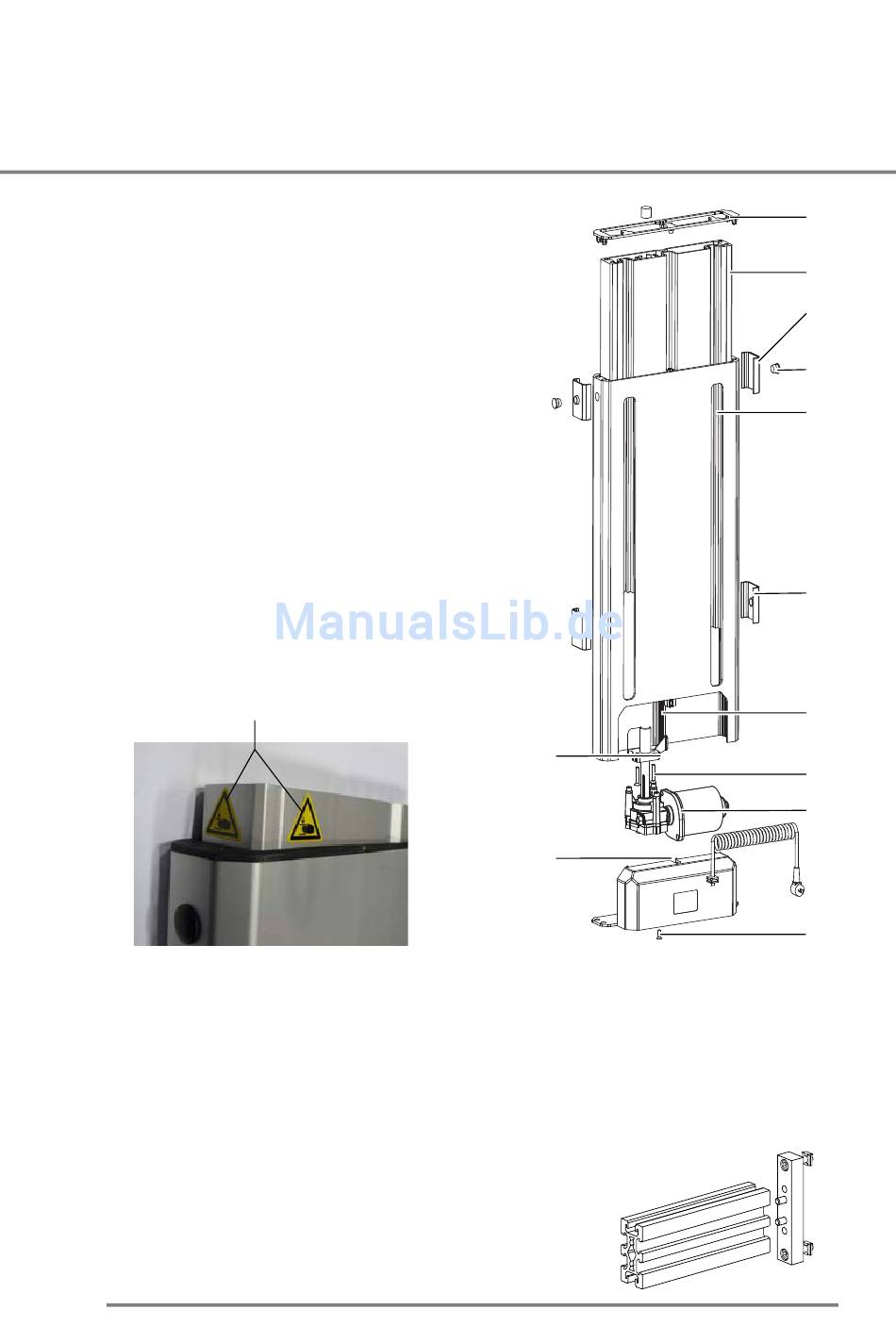

6.3.3 Übersicht
1 Abdeckkappe
2 Innenprofil
3 Lagerschale außen
4 Stopfen
5 Außenprofil
6 Lagerschale innen
7 Endschalterleiste
8 Senkschraube M5 x 12
9 Antriebseinheit
10 Senkschraube M4 x 12
11 Motorhalterung
12 Leitmutter
13 Warnaufkleber
Gilt nur für Ausführung B (mit Ausfräsung)
Verwenden Sie bei Befestigung in den Längsnuten des Innenprofils Distanzstücke, die mindestens
2 mm aus dem Außenprofil herausragen.
Die vier Schrauben M8 zur Anbindung an den Nutensteinen des Innenprofiles müssen fest und
sorgfältig verschraubt werden. Verwenden Sie zusätzlich Sicherungsscheiben.

6.3.3.1 Quertraverse

Die Adapterleiste nur im eingefahrenen Zustand am
Nutenende des Multilift I (motorseitig) montieren, um ein
„auf Block fahren" zu verhindern.
18
13
12
11
Multilift Mono, Ausführung B
(mit Ausfräsung)
1
2
3
4
5
6
7
8
9
10
