6. Informations sur le produit
6.3.5 Raccordement électrique
Les points suivants ne sont importants que si vous souhaitez utiliser le Multilift avec
votre propre contrôle. Si vous utilisez un contrôle non mentionné au point 7.5, le
constructeur du système est responsable du respect des directives et normes
applicables.
6.3.5.1

Multilift I Mono

Affectation des prises
Affectation des prises de raccordement
noir
blanc
Sens de rotation
Polarité
+ -
BLC SW
SW BLC

6.3.5.2 Multilift I Synchro

Câble de connexion/raccordement pour le contrôle (contenu de livraison)
Multilift
Prise DIN 8 pôles
94
Direction
Repliement
Extension
Câble = longueur 2,5 m
- tous les fils limés 1 par 1
- aucun croisement existant
- aucun échange de prise possible

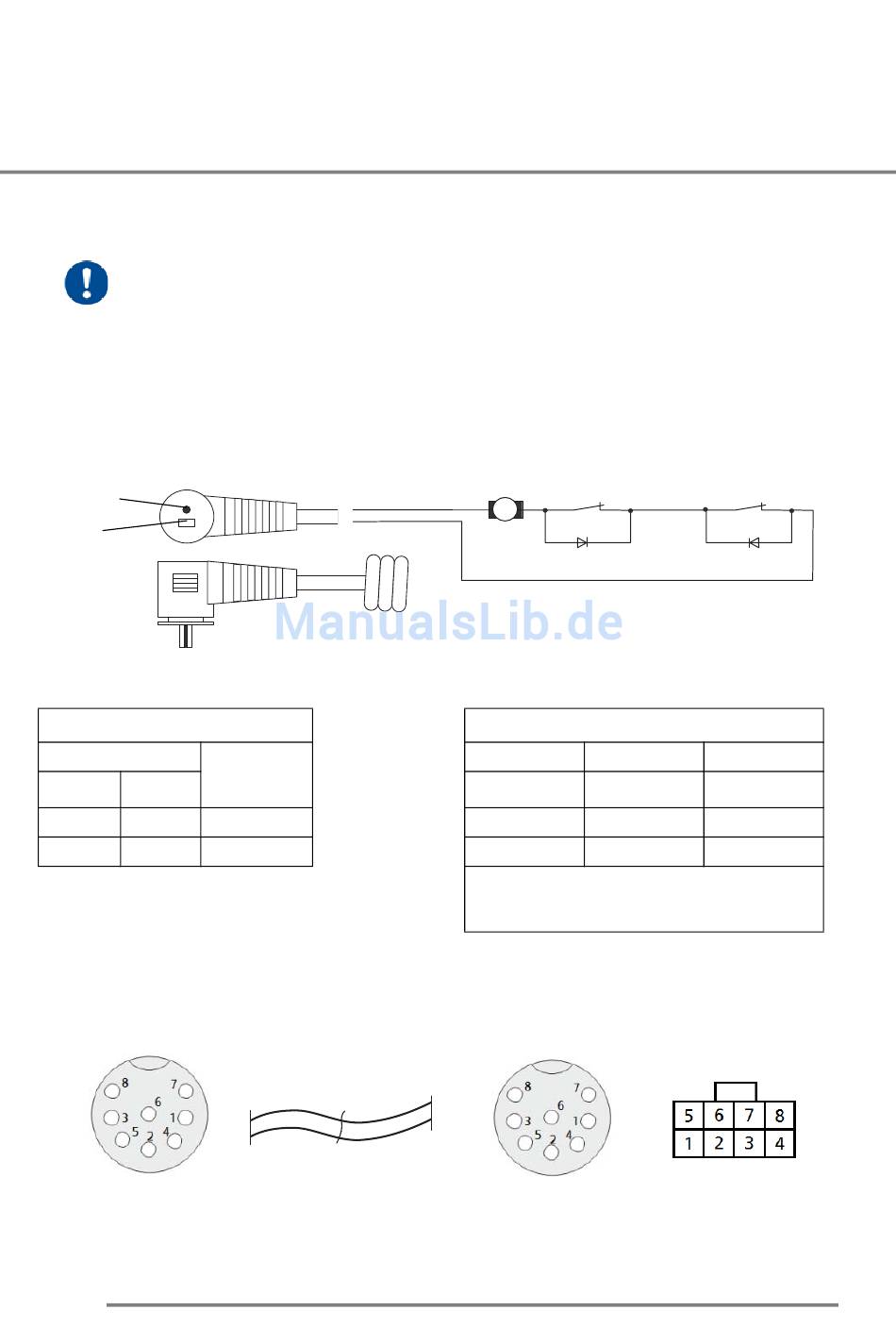

Schéma de branchement (interne)
ES
M
D1
Courant
Charge/N I/A
0 1,0 A
1000 3,0 A
3000* 4,5 A
* La capacité de charge s'applique
uniquement pour le modèle avec
Fmax. = 3000 N
MultiControl duo/quadro
ou
Prise DIN 8 pôles
ES
D2
U/V
24 V CC
24 V CC
24 V CC
MultiControl II
Mini-Fit Jr.
