Aperçu; Traverse - RK Multilift I Mono Montageanleitung

6. Informations sur le produit

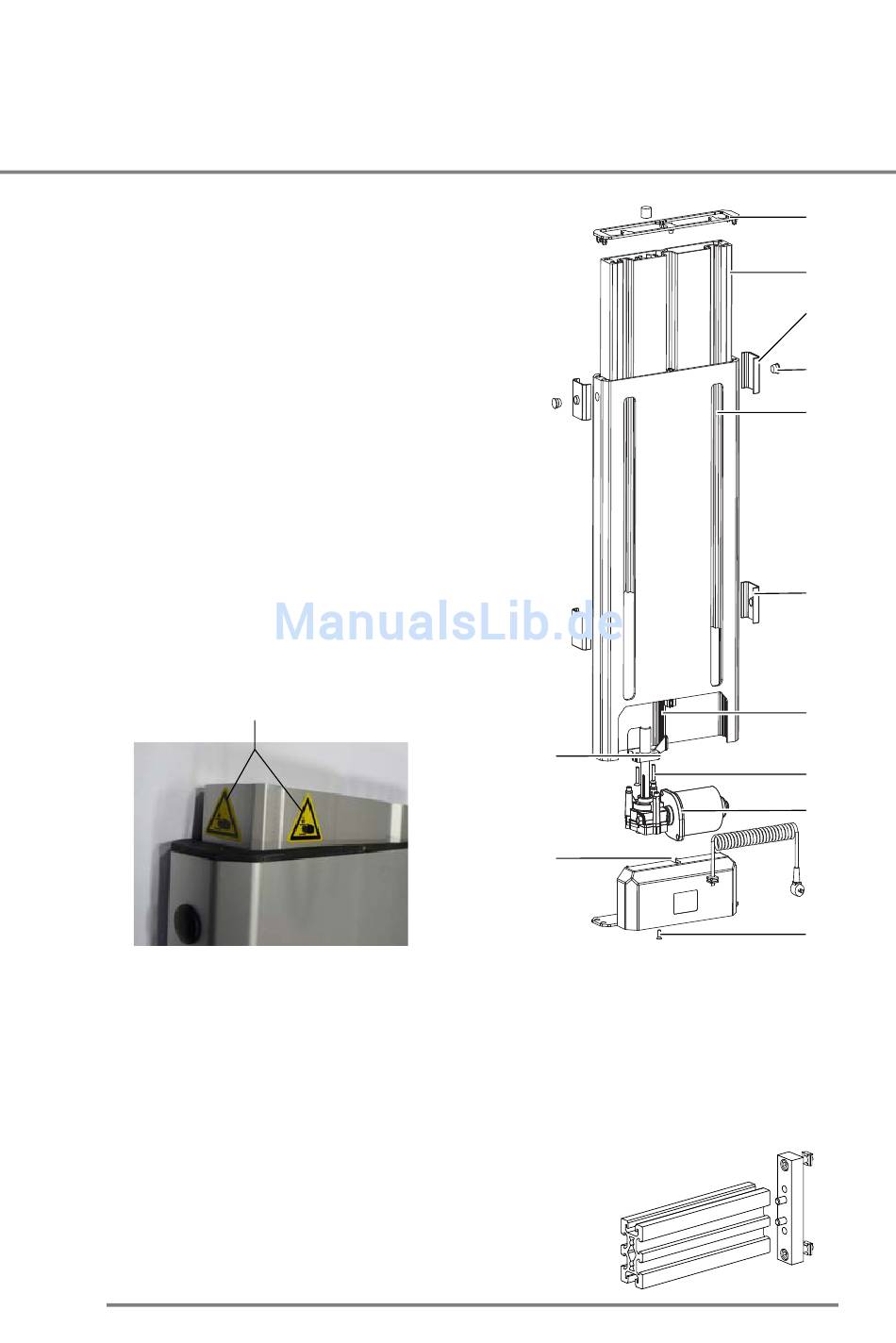

6.3.3 Aperçu
1 Cache plastique
2 Profilé intérieur
3 Coque de palier extérieure
4 Bouchon
5 Profilé extérieur
6 Coque de palier intérieure
7 Barre d'interrupteur de fin de course
8 Vis à tête fraisée M5 x 12
9 Unité d'entraînement
10 Vis à tête fraisée M4 x 12
11 Support moteur
12 Écrou de guidage
13 Autocollant signalétique
Valable uniquement pour la configuration B (avec fraisure)
Utilisez pour la fixation dans les rainures axiales du profilé intérieur des blocs d'écartement faisant
saillie d'au moins 2 mm hors du profilé extérieur.
Les quatre vis M8 pour la fixation aux écrous du profilé intérieur doivent être fermement serrées
et avec précaution. Utilisez de plus des rondelles de sécurité.

6.3.3.1 Traverse

Monter la bride d'adaptation uniquement à l'état replié à
l'extrémité des rainures du Multilift I (côté moteur) afin
d'empêcher une « sortie du bloc ».
92
13
12
11
Multilift Mono, configuration B
(avec fraisure)
1
2
3
4
5
6
7
8
9
10
