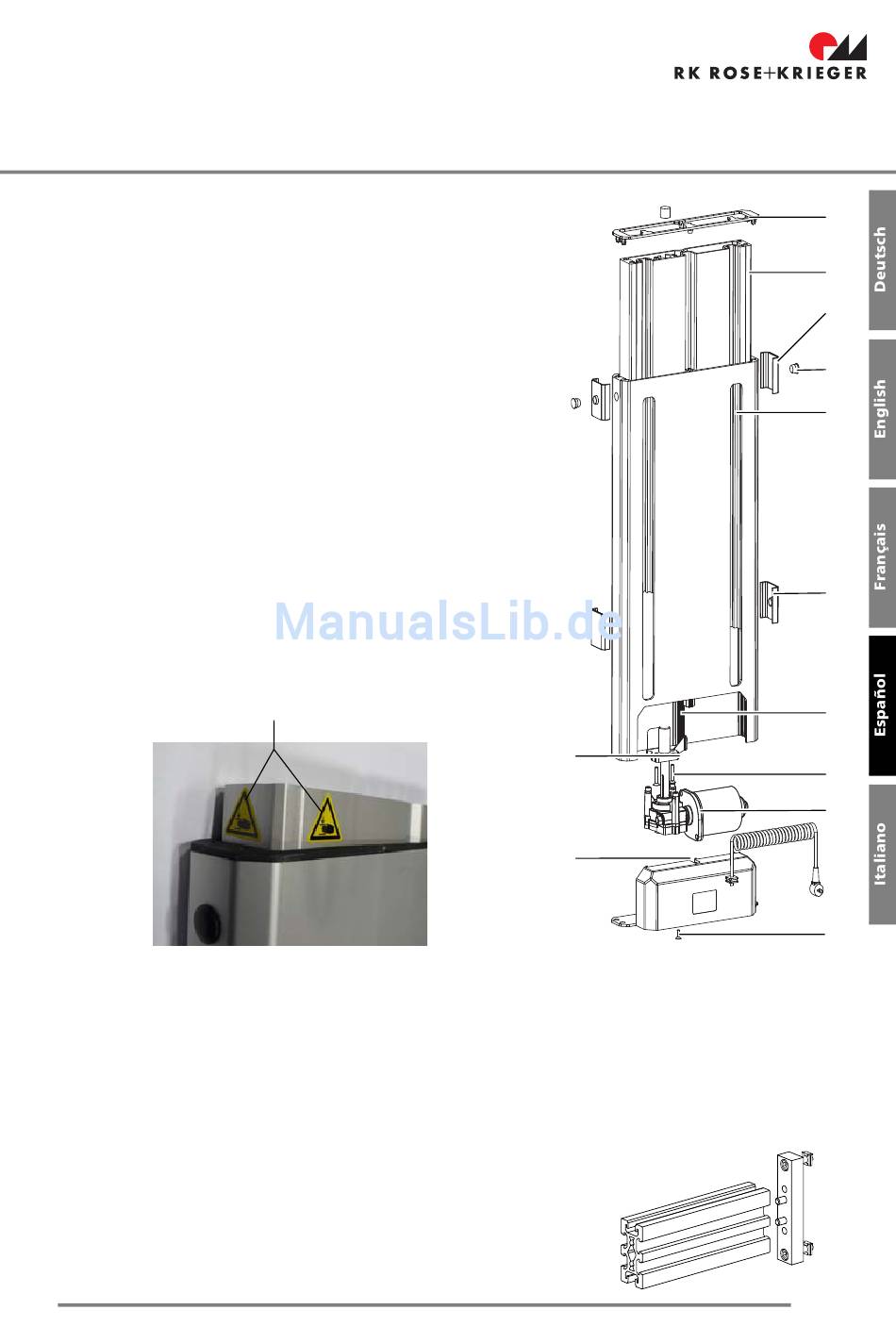

6.3.3 Vista sinóptica
1 Tapa protectora
2 Perfil interior
3 Semicojinete exterior
4 Tapón
5 Perfil externo
6 Semicojinete interior
7 Barra de interruptor fin de carrera
8 Tornillo mecanizado M5 x 12
9 Unidad de accionamiento
10 Tornillo mecanizado M4 x 12
11 Soporte del motor
12 Tuerca guía
13 Etiqueta adhesiva de advertencia
Solo es válido para el modelo B (con entalladura)
En caso de fijación a las ranuras elongadas del perfil interior, procure utilizar bloques separadores que
sobresalgan como mínimo 2 mm del perfil exterior.
Los cuatro tornillos M8 para su colocación en las chavetas del perfil interior deben quedar
firmemente atornillados. Utilice adicionalmente arandelas de seguridad.
6.3.3.1 Travesaño diagonal
La regleta adaptadora debe colocarse únicamente replegada
en el extremo de la ranura del Multilift I (lado del motor) para
evitar un choque violento.
13
6. Información de producto
12
11
Multilift Mono, Versión B
(con escotadura)
1
2
3
4
5
6
7
8
9
10
