6. Informazioni sul prodotto

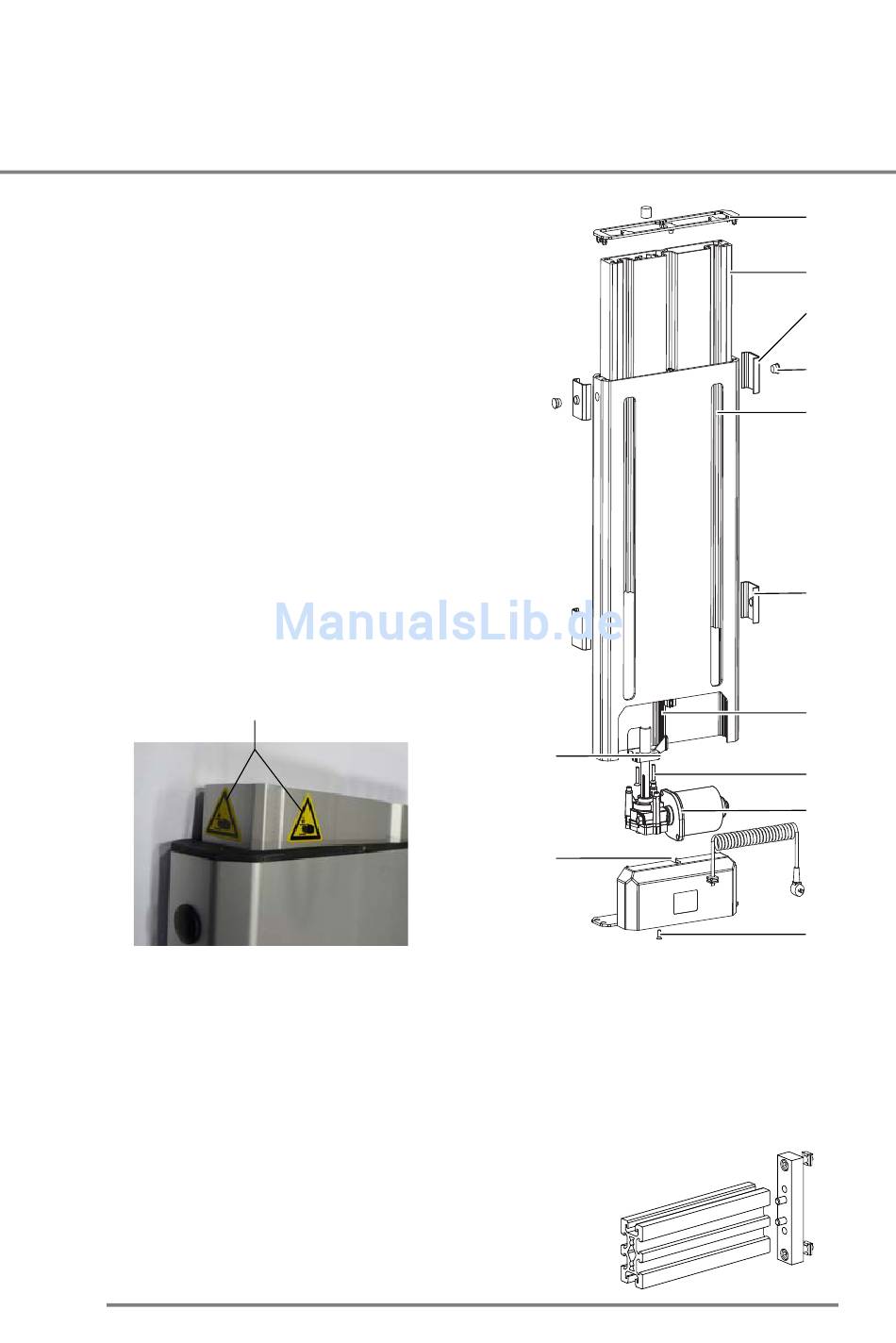

6.3.3 Panoramica

1 Calotta protettiva
2 Profilato interno
3 Guscio stoccaggio esterno
4 Tappo
5 Profilato esterno
6 Guscio stoccaggio interno
7 Barra fine corsa
8 Vite svasata M5 x 12
9 Unità di azionamento
10 Vite svasata M4 x 12
11 Supporto motore
12 Madre
13 Targhetta adesiva di segnalazione
Vale solo per versione B (con fresatura)
Per il fissaggio nelle scanalature longitudinali del profilo interno utilizzare distanziali che sporgano
dal profilo esterno di almeno 2 mm.
Le quattro viti M8 per il collegamento ai dadi a T del profilo interno devono essere avvitate
saldamente e in modo accurato. Utilizzare inoltre rondelle di sicurezza.

6.3.3.1 Traversa

Montare il listello adattatore solo da chiuso all'estremità
della scanalatura del Multilift I (lato motore), in modo da
evitare uno "spostamento su cavalletto".
166
13
12
11
Multilift Mono, esecuzione B
(con fresatura)
1
2
3
4
5
6
7
8
9
10
