7. Lebensphasen
7.2.4 Montage des optionalen Zubehörs
Endschalter mechanisch oder induktiv
Die technischen Eigenschaften der Endschalter sind dem Katalog zu entnehmen. Achten Sie bei
der Montage auf eine sichere Verlegung des Kabels. Vermeiden Sie Beschädigungen des Kabels
durch z. B. zu kleine Verlegeradien, dies kann zum Ausfall des Systems führen. Das Kabel darf
nicht in den Verfahrweg der Lineareinheit gelangen.

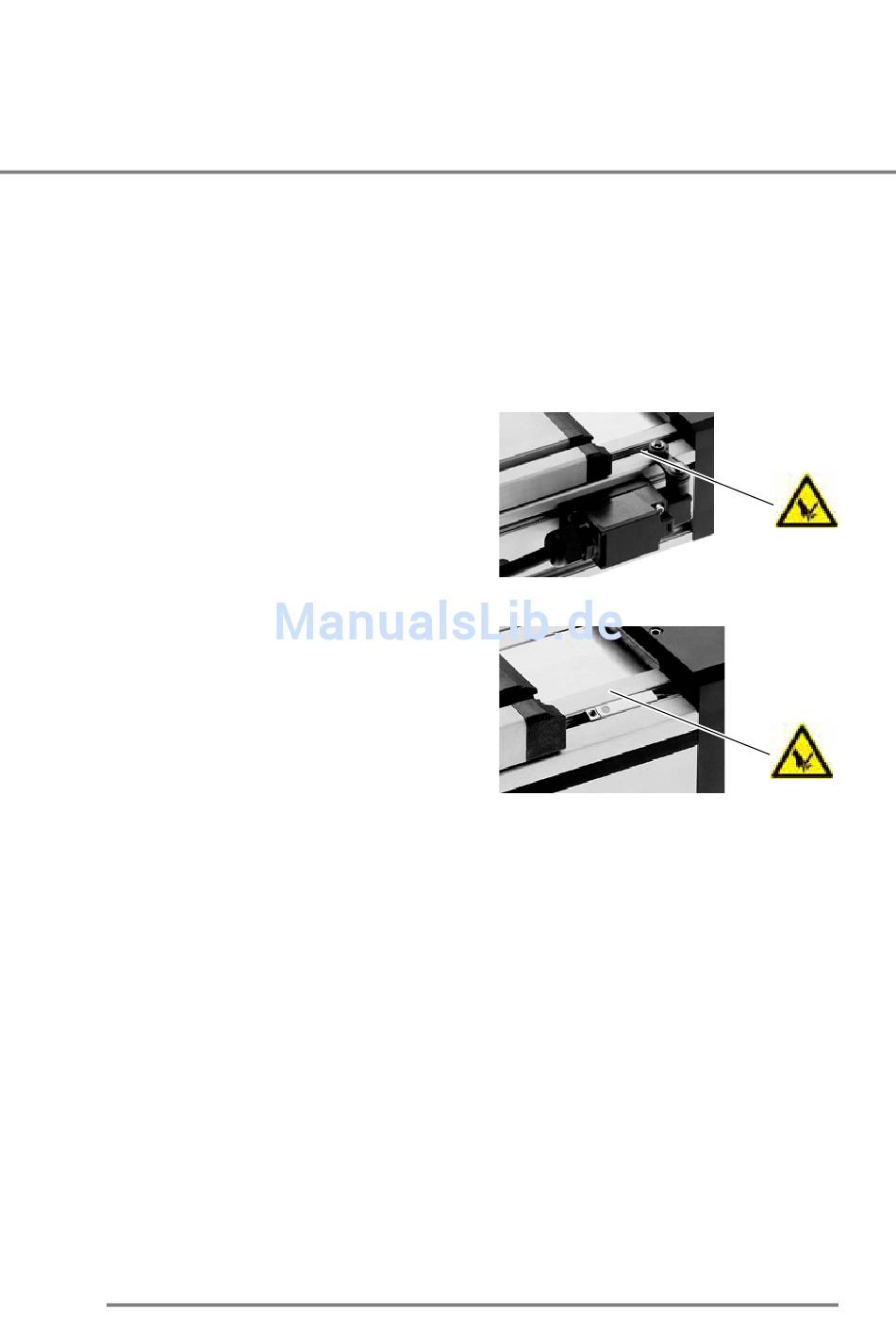

Endschalter mechanisch
Mit einer Halteplatte wird der Endschalter an seiner Position
seitlich am Führungsprofil der Linearachse montiert. Über
die seitlich im Führungsprofil verlaufende Nut kann der
Schalter an der gewünschten Position des Schaltpunktes be-
festigt werden. Der Befestigungssatz ist dem Artikel beige-
legt.
Endschalter induktiv
Der induktive Näherungsschalter wird in die Nut auf der
Oberseite des Führungsprofils eingesetzt. Der Schaltimpuls
wird über einen im Führungsschlitten verschraubten Gewin-
destift ausgelöst. Zur Montage verschieben Sie den Schalter
in der Nut, bis der Schaltpunkt erreicht ist. Klemmen Sie den
Näherungsschalter über einen Gewindestift in der Nut fest.
Das Schalterkabel in die Nut legen und mit Abdeckprofilen
fixieren. Das Kabel wird an der Umlenkung ausgeführt.
