6. Produktinformationen

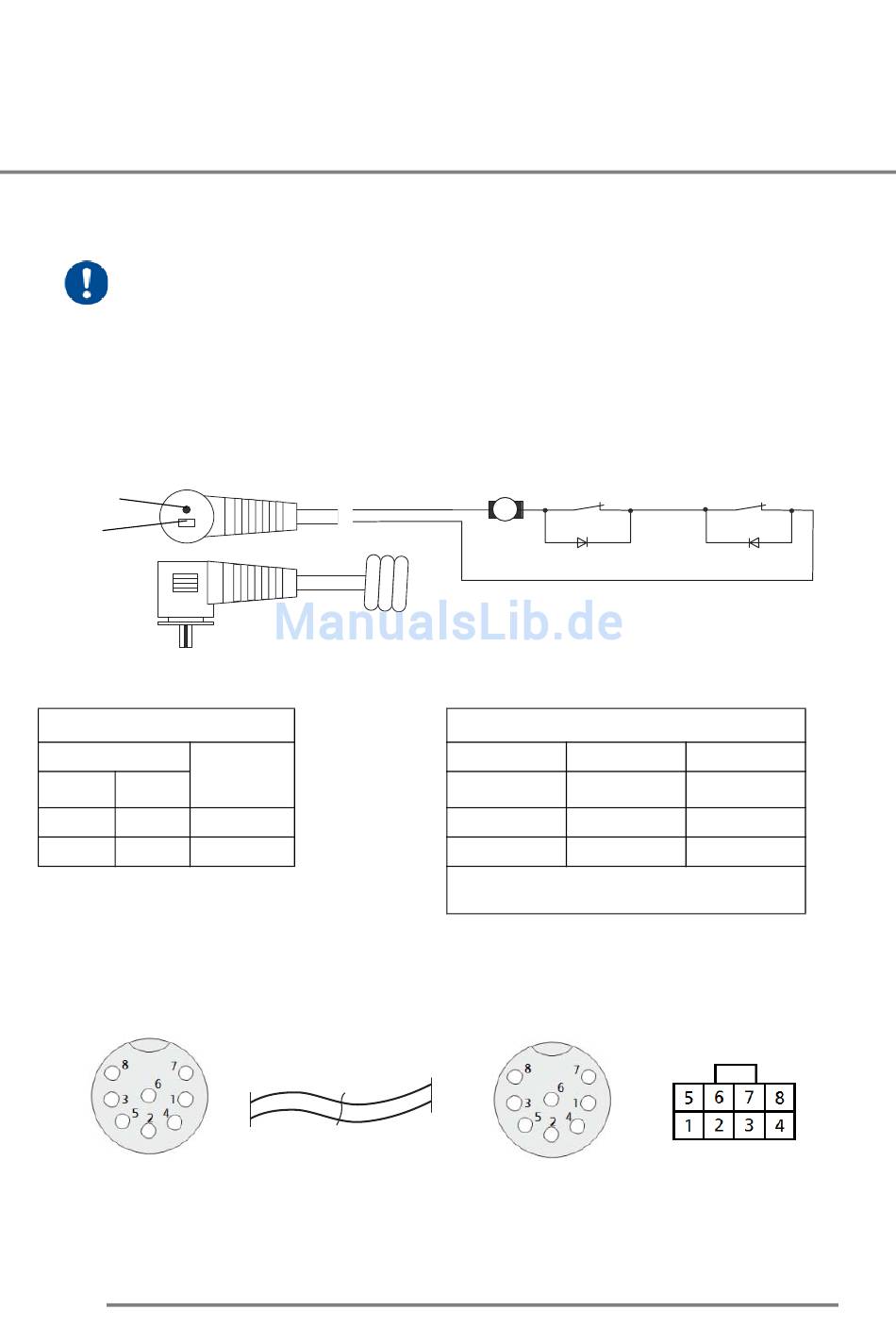

6.3.5 Elektrischer Anschluss

Die folgenden Unterpunkte sind nur wichtig, wenn Sie den Multilift mit einer eigenen
Steuerung betreiben möchten. Bei Verwendung einer unter 7.5 nicht aufgeführten
Steuerung ist der Erbauer des Systems für die Einhaltung einschlägiger Richtlinien
und Normen verantwortlich.

6.3.5.1 Multilift I Mono

Steckerbelegung
Anschlusssteckerbelegung
schwarz
weiß
Drehrichtung
Polarität
+ -
WS SW
SW WS

6.3.5.2 Multilift I Synchro

Verbindungs-/Anschlusskabel zur Steuerung (Lieferumfang)
Multilift
DIN-Stecker 8-pol.
20
Richtung
Einfahrt
Ausfahrt
Kabel = 2,5 m Länge
- alle Adern 1 zu 1 durchgeschliffen
- keine Kreuzungen vorhanden
- keine Vertauschung von Steckern möglich
Schaltbild (intern)
ES
M
D1
Strom
Last/N I/A
0 1,0 A
1000 3,0 A
3000* 4,5 A
* Belastbarkeit gilt nur für das Modell mit
Fmax. = 3000 N
MultiControl duo/quadro
oder
DIN-Stecker 8-pol.
ES
D2
U/V
24 V DC
24 V DC
24 V DC
MultiControl II
Mini-Fit Jr.
