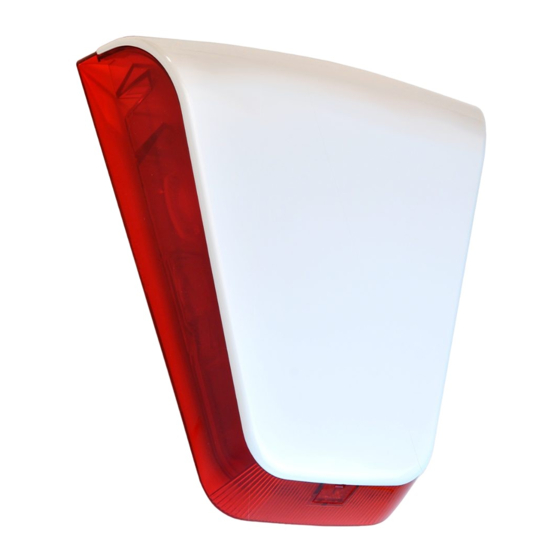

Verdrahtete Sirene SDR-WEXT
Die SDR-WEXT ist ein Außen-Kombialarmgeber mit Sirene und
Blitzlicht für die Verwendung mit i-on-, Menvier- und anderen
Drittanbieter-Steuereinheiten. Die Sirene wird fest mit der
Steuereinheit oder Erweiterung verdrahtet.
Die Sirene ist in zwei Modellen erhältlich:
• SDR-WEXT-G2 (für Grad-2-Anwendungen nach EN 50131-4)
• SDR-WEXT-G3 (für Grad-2- oder Grad-3-Anwendungen)
Die SDR-WEXT-G3 bietet denselben Funktionsumfang wie
die SDR-WEXT-G2, verfügt jedoch über einige zusätzliche
Funktionen für erweiterte Überwachung und Systemtests.
Dieses Produkt muss von einem qualifizierten Service-
techniker installiert werden.
Hauptmerkmale
• Einfache Installation
• Schalldruck 100 dB(A)
• Comfort-Hochleistungs-LEDs
• Hochleistungs-LED-Blitzlichter
• Modus SCB oder SAB wählbar
• Integrierte Libelle
• Klappdeckel für eine einfache
Installation
• Drehbare Befestigungslöcher
• Technikermodus (Wartung im
Hintergrund)
• Sabotageerkennung für Vorder- und
Rückseite
• Wählbarer Ausschalt-Timer
• Verschiedene Sirenentöne wählbar
• Stoßfeste Bauweise aus Polycarbonat
Installationsanleitung
Zusätzliche Merkmale der
SDR
WEXT
G3
-
-
Die SDR-WEXT-G3 bietet die folgenden
zusätzlichen Merkmale:
• Selbsttest per Fernbedienung
• Eingebautes Mikrofon zur Meldung von
Alarmgeberfehlern
• Optionale Meldung von
Batterieausfällen
• Optionale Überwachung von
Sabotagezuständen am BELL-Eingang
(Alarmmelder)
• Wählbare Spannung und Terminierung
zur Sabotagerückstellung
Hinweis: Bei Verwendung der SDR-WEXT-
G3 mit einer i-on-/Menvier-Steuereinheit
muss die Steuereinheit mit Firmware-
Version 4.05 oder höher ausgestattet sein.
Seite 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Eaton SDR-WEXT
Inhaltszusammenfassung für Eaton SDR-WEXT
- Seite 1 Verdrahtete Sirene SDR-WEXT Installationsanleitung Die SDR-WEXT ist ein Außen-Kombialarmgeber mit Sirene und Blitzlicht für die Verwendung mit i-on-, Menvier- und anderen Drittanbieter-Steuereinheiten. Die Sirene wird fest mit der Steuereinheit oder Erweiterung verdrahtet. Die Sirene ist in zwei Modellen erhältlich: • SDR-WEXT-G2 (für Grad-2-Anwendungen nach EN 50131-4) •...
-
Seite 2: Inhaltsverzeichnis
Sie die beiden Haltelaschen nach Inhalt außen drücken und gleichzeitig die Abdeckung anheben. Installieren der Sirene Kurzübersicht 2. Stecken Sie alle Steckbrücken in der Sirene an den gewünschten Positionen Anschlüsse zu anderen Steuereinheiten 5 Anschlussdetails (siehe Kurzübersicht auf Seite 4). Schritt 4: Freischalten ENG (Errichtermodus) STR und BELL... - Seite 3 4. Testen Sie das System vollständig. Libelle Sabotagekontakt Haltelasche der Abdeckung (zum Entriegeln Kabeleinführung Laschen an beiden Seiten Batterie nach außen Kabeleinführung drücken) Drehbares Befestigungsloch (1 von 3) Klappe für Befestigungs- schraube des Brücken-/Klemmenabdeckung Deckels Abbildung 2: Verdrahtete Sirene SDR-WEXT Seite 3...
-
Seite 4: Kurzübersicht
Kurzübersicht Steckbrückeneinstellungen (nähere Einzelheiten siehe Brückendetails der Platine). Trig Mon (nur G3): Brücke zur Sabotageüberwachung am BELL-Eingang stecken. Tone Slct: Brücke stecken oder offen lassen, um den Ton für den Alarmgeber auszuwählen. Tmp Feed (nur G3): Bestimmt die Spannung und Terminierung von TR. Abbildung 3: Steckbrücken- einstellungen... -
Seite 5: Anschlüsse Zu Anderen Steuereinheiten
Sabotageüberwachung: Wählen Sie eine der folgenden Anschlussoptionen. Hinweis: Wenn Sie die SDR-WEXT-G3 verwenden, konfigurieren Sie auch die Steckbrücke Tmp Feed, je nach der verwendeten Option (siehe Seite 8). An eine dedizierte TR-Klemme an der Steuereinheit anschließen. OPTION 1: Mit einer Zone* des Typs „Sabotage Rücks.“... -
Seite 6: Anschlussdetails
Die Spannungsversorgung von der Steuereinheit/Erweiterung wird getrennt. Die Sirene testet einmal stündlich und bei Deaktivierung des ENG-Eingangs die Bei Verwendung der SDR-WEXT-G2 ist TR Batteriespannung unter Lastbedingungen. im Normalbetrieb 0V und wird auf offenen Der Alarmgeber wird bei jeder Aktivierung Stromkreis geschaltet, wenn eine Sabotage getestet. -
Seite 7: Brückendetails Der Platine
Open-Collector-Transistorausgang einer i-on-, Menvier- oder Scantronic- Steuereinheit/-Erweiterung (z. B den BELL- Ausgang) verwenden. Wenn ein Relais- Die SDR-WEXT-G3 verfügt über eine TF- ausgang verwendet wird, müssen Sie den Klemme (Tamper Feed, Sabotagerück- Widerstand selbst setzen. Wenn Sie einen meldung), die nur verwendet werden sollte, Open-Collector-Ausgang eines anderen wenn Brücke „Tmp Feed“... -
Seite 8: Led En
TR direkt mit TF durchgehend. verbunden. Tmp Feed Verwenden Sie die Einstellung „keine Die SDR-WEXT-G3 verfügt über die Brücke „Tmp Feed“ (Tamper Feed, Sabotage- Brücke“ in folgenden Fällen: rückmeldung), die die Spannung der TR- • TR und TF werden mit einer Zone des Klemme und die Art der Terminierung von Typs „Sabotage Rücks.“... -
Seite 9: Übersicht Über Die Funktionsweise Des Blitzlichts
Seien Sie jedoch darauf vorbereitet, dass der Alarmgeber doch aktiviert wird. Sicherheitsgrad EN 50131-4: Grad 2 Stellen Sie sicher, dass die eventuell (SDR-WEXT-G2) bzw. Grad 3 (SDR- ausgegebenen lauten Töne nicht zu WEXT-G3) einem Herunterfallen führen können. Umweltklasse: Klasse IV Testen Sie bei der routinemäßigen War-... - Seite 10 NOTIZEN Seite 10...
- Seite 11 NOTIZEN Seite 11...
- Seite 12 Corporation („Eaton“) und decken möglicherweise nicht alle Eventualitäten ab. Sollten weitere Informationen benötigt werden, stehen Mitarbeiter des Vertriebsbüros von Eaton gern zur Verfügung. Der Verkauf des in diesem Dokument beschriebenen Produkts unterliegt den in den entsprechenden Eaton-Verkaufsrichtlinien oder anderen vertraglichen Vereinbarungen zwischen Eaton und dem Käufer festgelegten Geschäftsbedingungen.
