DIP 1 = OFF
DIP 7 = ON
DIP 8 = OFF
230 V
L, L1-L3
N
PE
Web-Oberfläche
Modbus-Register
104924_de_04
6.10
Überwachung des Lastschützes über Hilfskon-
takte
Das Ladekabel ist fest angeschlossen.
Ladefreigabe durch den Schalter über digitalen Eingang EN
Modifizierte Auswertung des Eingangs XR. Die Auswertung wird über die Web-Oberfläche
oder alternativ über Modbus konfiguriert.
b
ML
XR
GND
ER
LR
LD
EN
24V
VR
CR
EV Charge Control
IEC 61851-1
Mode 3
C2
V2
C1
V1
a

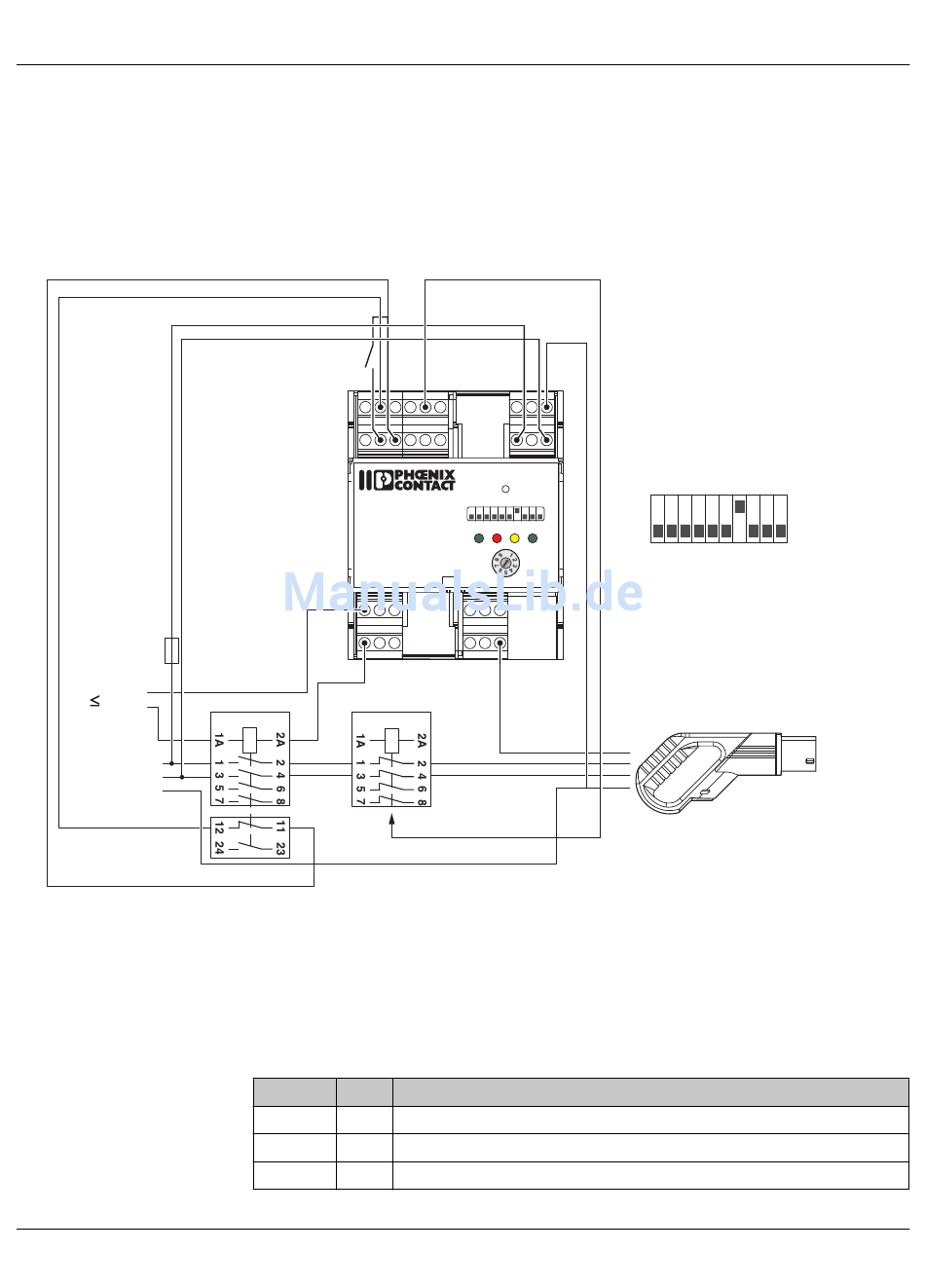

Bild 6-10
Anschlussbeispiel 10
•
Klicken Sie auf der Registerkarte „Energy" auf die Schaltfläche „EM Config".
•
Wählen Sie unter „Contactor Monitoring" in der Auswahliste „Aux. Contact NC" aus
(NC = Normally Closed, Öffner).
•
Wählen Sie auf der Registerkarte „Status" beim Ausgang „LR" in der Auswahliste „Con-
tactor Failure" aus.
Adresse Wert
Erklärung
390
3
Auswertung der Öffner-Hilfskontakte (NC) am Lastschütz
519
500
Zeitverzögerung Auswertung der Hilfskontakte, 500 ms (Default)
328
35
Ausgang LR wird auf das Ereignis „Schützfehler" konfiguriert
GND
A
B
PE
24Va
N
L
RESET
1
2
3
4
5
6
7
8
9 10
POWER ERROR CONNECT READY
20
16
32
0
13
63
PRESET
CHARGE
10
70
CURRENT
6
80
Dig
R2 R1
PX
R4 R3 CP
d
Anschlussbeispiele
a
Lastschütz mit Hilfskontakten
b
Ladevorgang ermöglichen
c
Stecker an der Ladesäule
d
Redundantes Schaltelement
ON
OFF
10
1
c
