6.1 Mit Freigabe über digitalen Eingang EN
Case C: Das Ladekabel ist fest angeschlossen (DIP 1 = OFF).
Ladefreigabe durch den Schalter über den digitalen Eingang EN (DIP 7 = ON).
Der Ladevorgang startet automatisch, wenn der Eingang EN auf 24 V liegt, eine korrekte
Verbindung zum Fahrzeug vorliegt und nachdem Status C oder D erkannt wurde.
230 V
L, L1-L3
N
PE
a

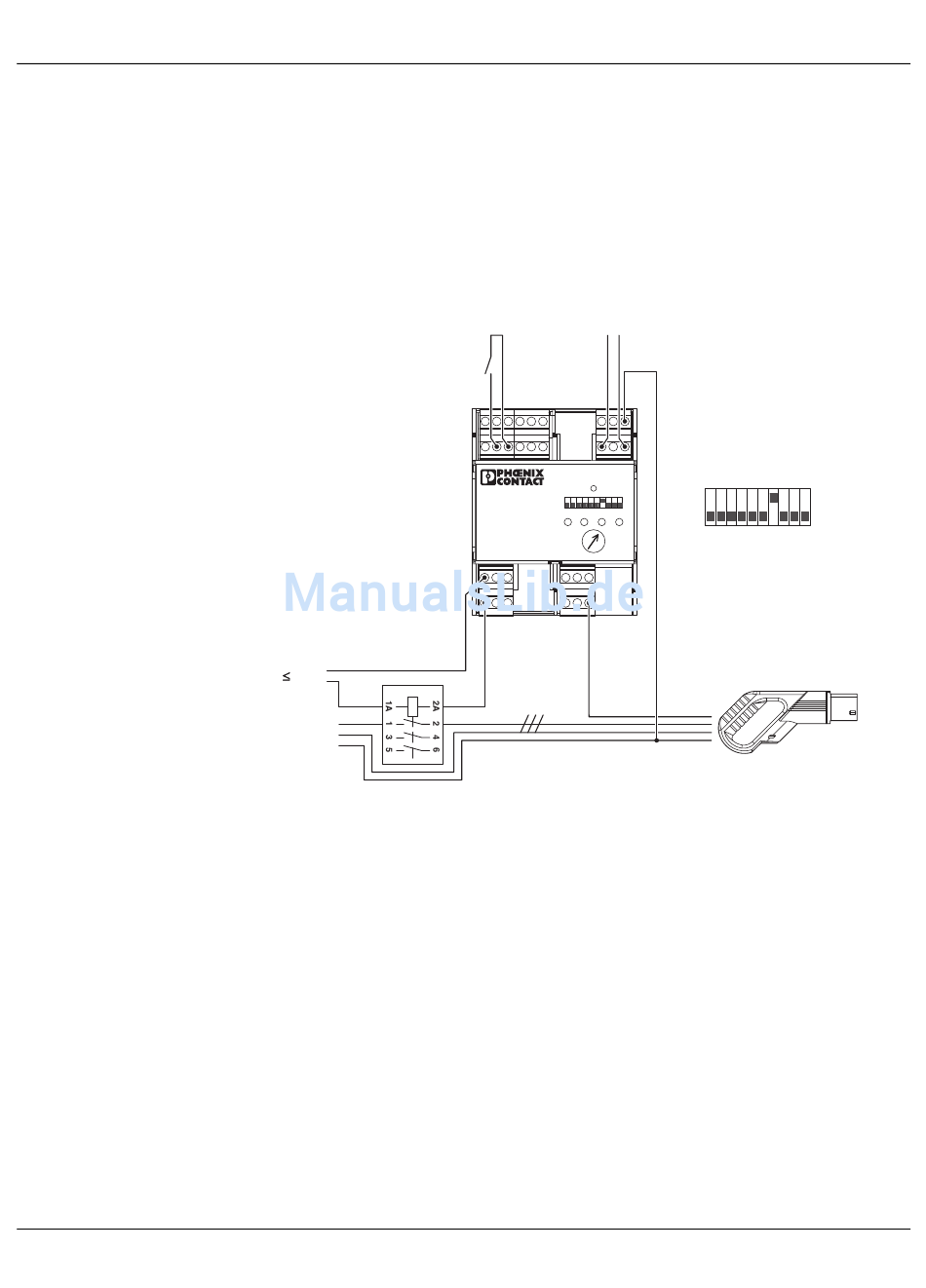

Bild 6-1 Ladevorgang mit Freigabe über digitalen Eingang EN
a Lastschütz
b Ladevorgang ermöglichen
c Stecker an der Ladesäule
N,L
b
ML XR GND ER LR GND A B PE
VR CR 24Va
LD EN 24V N L
RESET
1 2 3 4 5 6 7 8 9 10
POWER ERROR CONNECT READY
20
16 32
EV Charge Control
13 63
PRESET
IEC 61851-1
CHARGE
10 70
CURRENT
Mode 3
6 80
Dig
C2 V2 R2 R1 PX
C1 V1 R4 R3 CP
ON
OFF
1 10
c
