Anschluss Verbraucher höherer Leistung (z. B. Lampen)
Über den Spannungseingang 24Va werden die Ausgangsstufen mit der notwendigen
Spannung von 7,5 V DC bis maximal 30 V DC versorgt. Die Ausgänge schalten im Status 0
gegen GND und im Status 1 auf 24Va. GND ist intern mit PE verbunden. Beachten Sie die
maximale Stromfestigkeit von 600 mA pro Ausgang.
VR ER CR

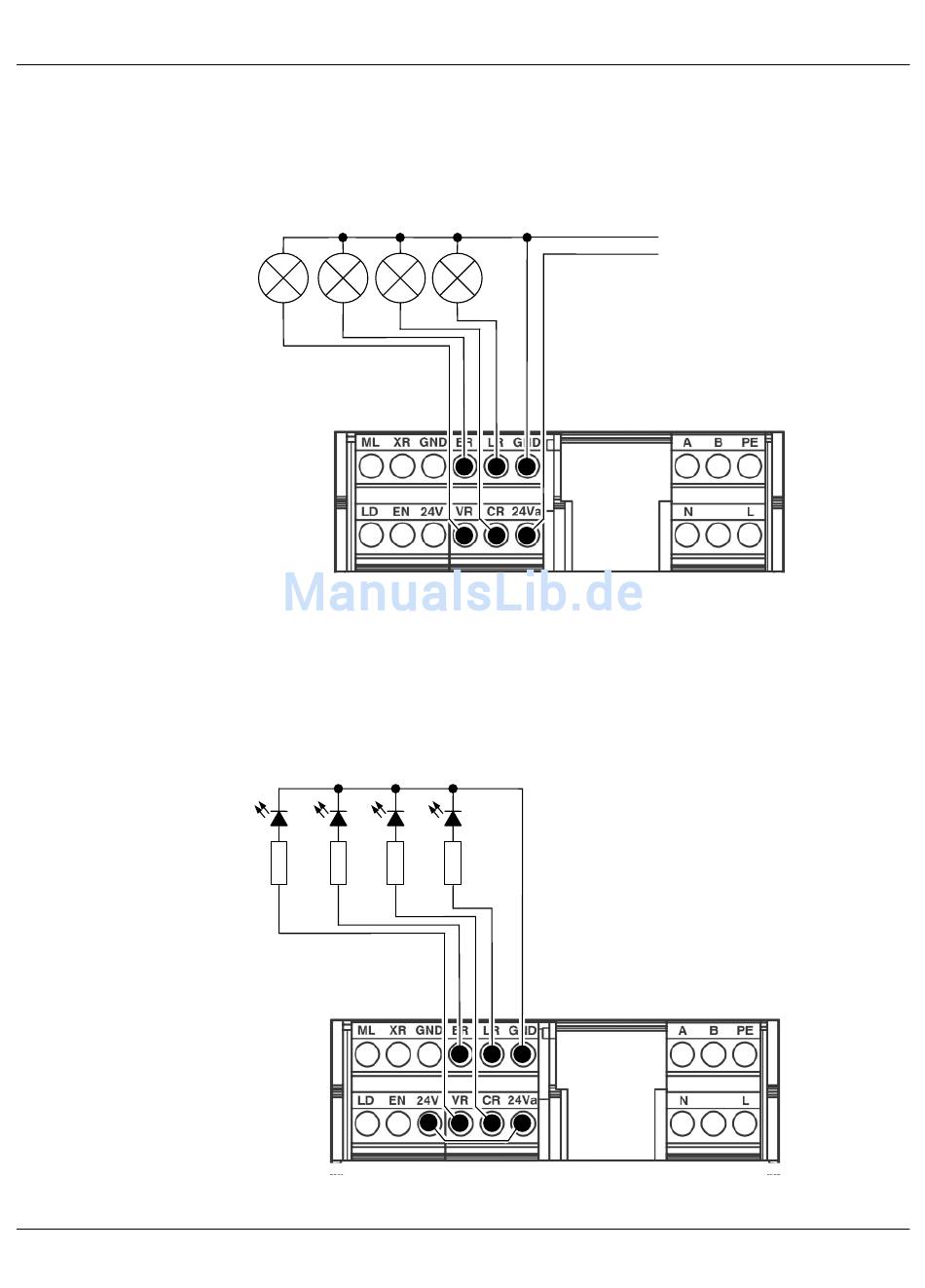

Bild 5-2 Ausgangsbeschaltung mit Lampen
Anschluss Verbraucher mit geringer Stromaufnahme (z. B. LEDs)
Über den Spannungseingang V24a werden die Ausgangstufen mit der notwendigen Span-
nung von 24 V DC aus dem Spannungsausgang 24V versorgt. Der Spannungsausgang
24V kann mit maximal 100 mA belastet werden. Die Ausgänge schalten im Status 0 gegen
GND und im Status 1 auf 24Va. GND ist intern mit PE verbunden.
VR ER CR
Bild 5-3 Ausgangsbeschaltung mit LEDs
LR
LR
GND
+7,5 V DC ... +30 V DC
