4.8

RS-485-Schnittstelle

An der seriellen Schnittstelle können Energiemessgeräte und RFID-Kartenleser ange-
schlossen werden, die über eine RS-485-Schnittstelle verfügen und das Protokoll
Modbus/RTU unterstützen. Bei einigen Geräten kann es notwendig sein, die Leitung mit
einem Abschlusswiderstand von 120 Ohm zu terminieren.
4.8.1 Energiezähler anschließen
C2 C1
CT
0
EV Charge Control
EV-CC-AC1-M3-CBC-RCM
IEC 61815-1, Mode 3
N L
PE PE

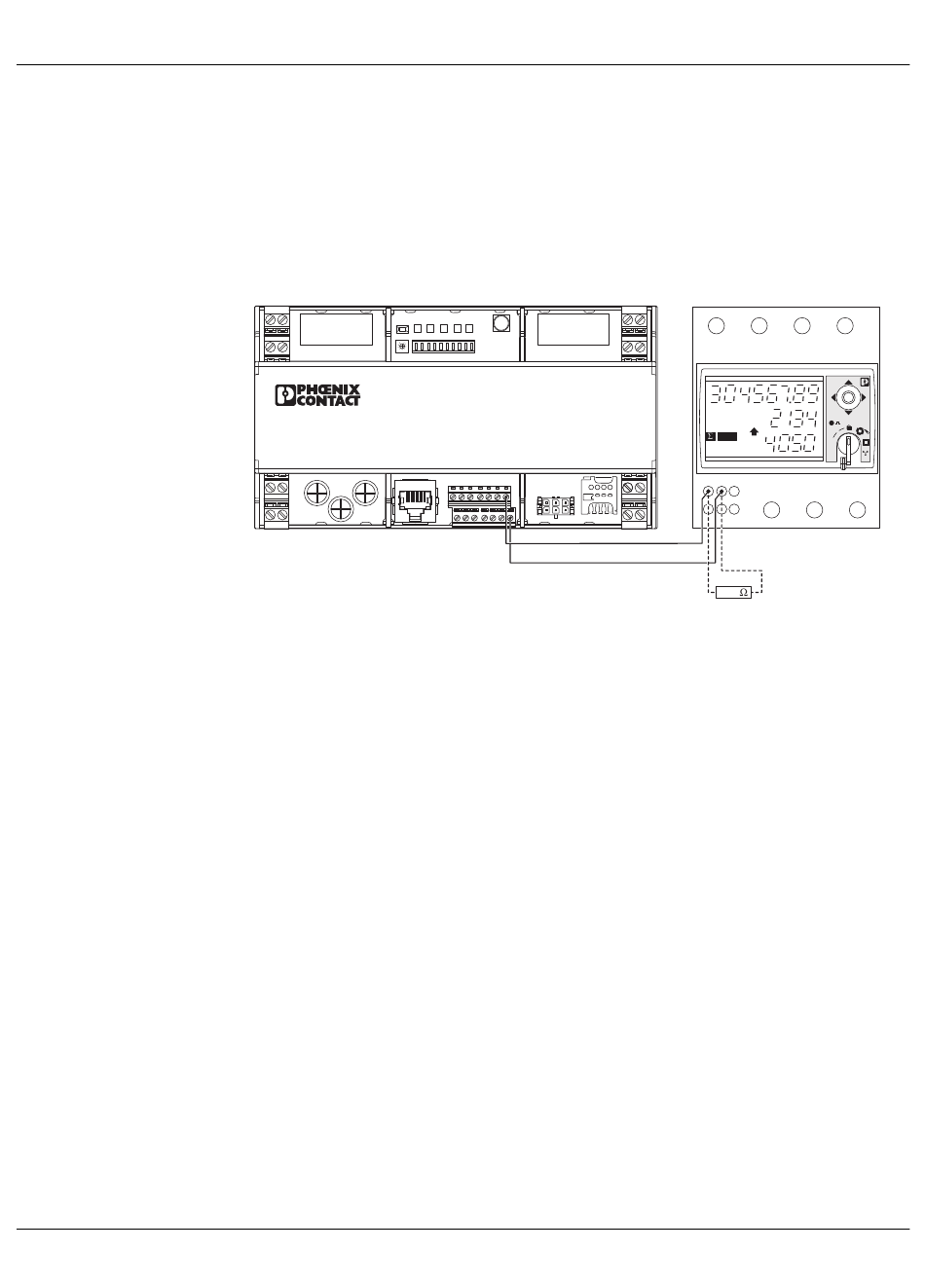

Bild 4-14 Anschluss des Energiezählers über RS-485
Die Anbindung wird über den Webserver konfiguriert, siehe
auf Seite 53. Hierbei sind die Kommunikationsparameter und für die jeweiligen Messdaten
des Energiezählers die Registeradressen, die Datenlänge sowie Umrechnungsfaktoren zu
konfigurieren. Die Energiemessgeräte müssen Integer-Daten mit maximal zwei Datenwor-
ten im Format Little Endian oder Big Endian in Holding-Registern bereitstellen. Die ausge-
lesenen Daten des Energiezählers stehen dann über Modbus/TCP und über den Webser-
ver zur Verfügung.
Es besteht die Möglichkeit, eine Überstromüberwachung zu aktivieren.
Bei einem Überstrom von I/Imax > 1,25 erfolgt die Abschaltung nach 10 s.
– Im Bereich 1,25 > I/Imax > 1,1 erfolgt die Abschaltung nach 100 s.
– Ströme von I/Imax < 1,1 werden toleriert.
Die Aktivierung erfolgt über den Webserver (siehe
Seite 53) oder über Modbus (siehe
In den Werkseinstellungen ist die Ladesteuerung für den Energiezähler von
Phoenix Contact konfiguriert (EEM-350-D-MCB, 2905849).
C4 C3
R1 R2
CP PX
„Registerkarte „Energy Meter""
„Registerkarte „Energy Meter"" auf
„Registerzuordnung" auf Seite
11 1 4 7
kWh
kW EMpro
1
dmd
2
4142 43
2 6 9
3132 33
120
60).
