4.7

Wake-Up Sequenz

CP
A
B1 B2
12V
9V
6V
3V
0V
-12V
30 s

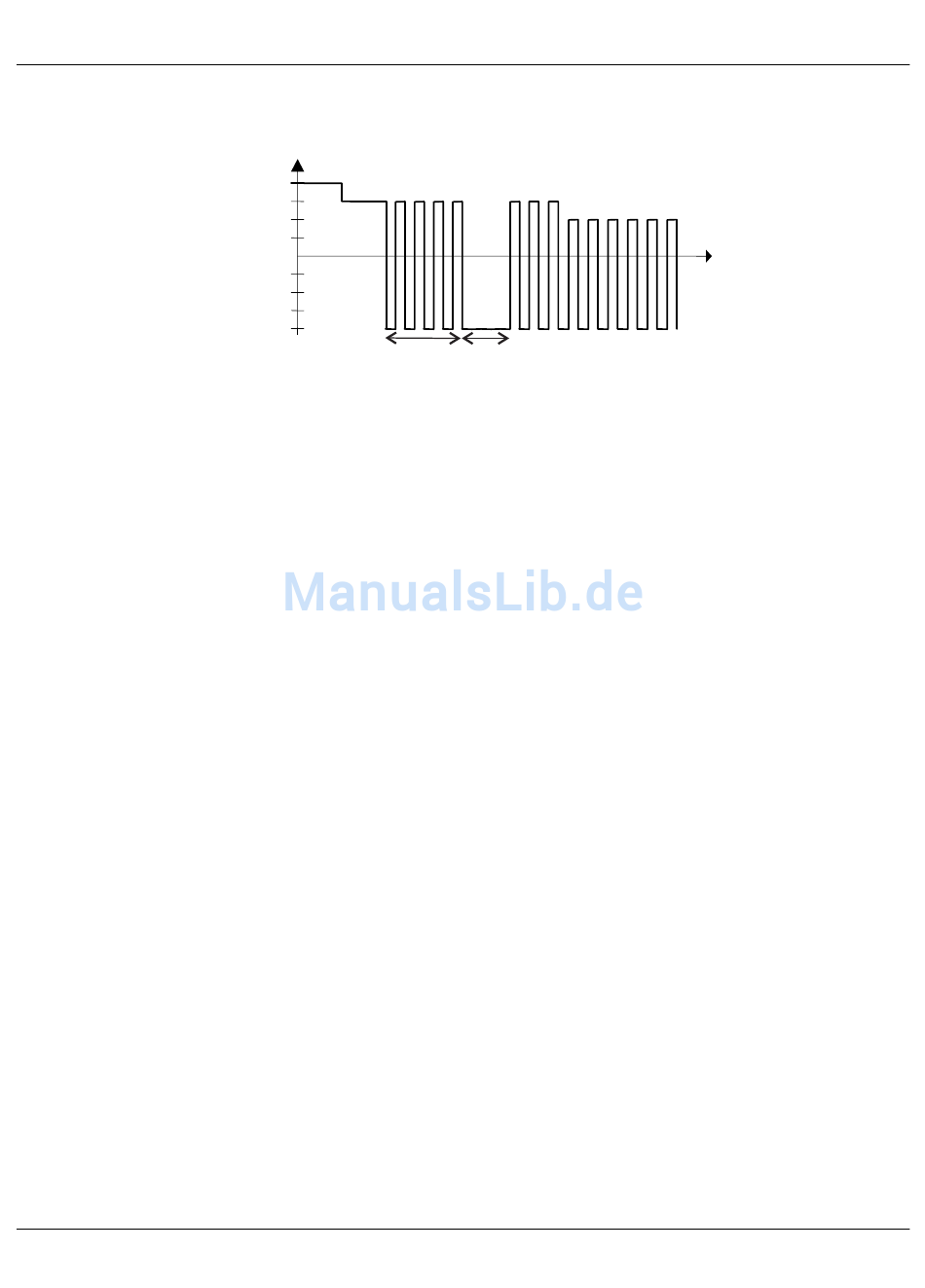

Bild 4-7 CP-Signalverlauf Wake-Up-Sequenz
Wenn bei angeschlossenem Fahrzeug vom Status B1 (9 V DC) auf B2 (9 V PWM) umge-
schaltet wird und das Fahrzeug innerhalb von 30 Sekunden nicht in den Zustand C oder D
übergeht, simuliert die Ladesteuerung eine Abtrennung des Fahrzeugs von der Ladesta-
tion.
Hierzu wird das CP-Signal für 3 Sekunden auf -12 V DC gesetzt. Anschließend wird wieder
auf das PWM-Signal umgestellt.
Dieser Vorgang wird nur ein Mal ausgeführt.
C/D
F
3 s
