104924_de_04
5.2
Eingänge
Die Eingänge sind als Spannungsteiler für eine Spannung von -3 V bis +30 V ausgelegt.
Über das Widerstandsnetzwerk fließt ein Strom von ca. 8 mA bei 24 V. Bei einer Spannung
von -3 V bis +5 V wird sicher eine logische 0 erkannt. Bei einer Spannung von +15 V bis
+30 V wird sicher eine logische 1 erkannt.
V
30
25
20
15
10
5
0
5

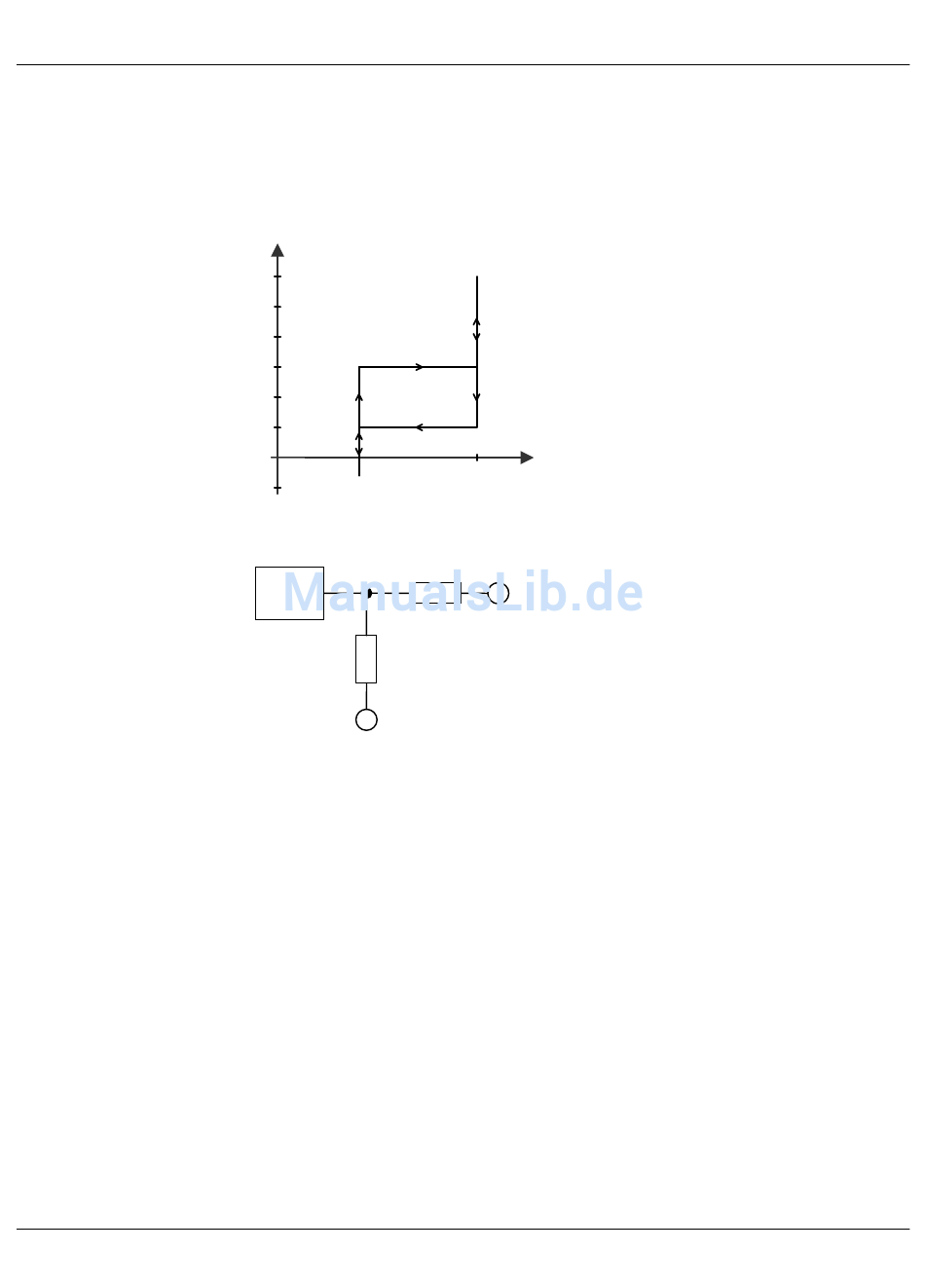

Bild 5-4
Zuordnung der logischen Zustände zu den Spannungen
μC
GND
Bild 5-5
Beschaltung der digitalen Eingänge
Beschaltung der Ein- und Ausgänge
1
In
31
