5 Konfiguration in der Masteranschaltung

5.1 Koppler

(750-312, 750-314, 750-315, 750-316)

5.1.1 Einstellungen

Die werksseitig eingestellte Konfiguration des Kopplers kann mittels der DIP-Schalter
FR und P verändert werden. Die Einstellung erfolgt vor der Inbetriebnahme. Eine
Veränderung der Schalterstellungen während des laufenden Betriebes hat keine
Auswirkung auf die Konfiguration. Diese wird nur beim Einschalten der
Spannungsversorgung des Kopplers eingelesen.
Wie das Gehäuse vom Koppler entfernt wird, um die Einstellung vorzunehmen, ist im
Kapitel 'MODBUS-Koppler/Controller' beschrieben.

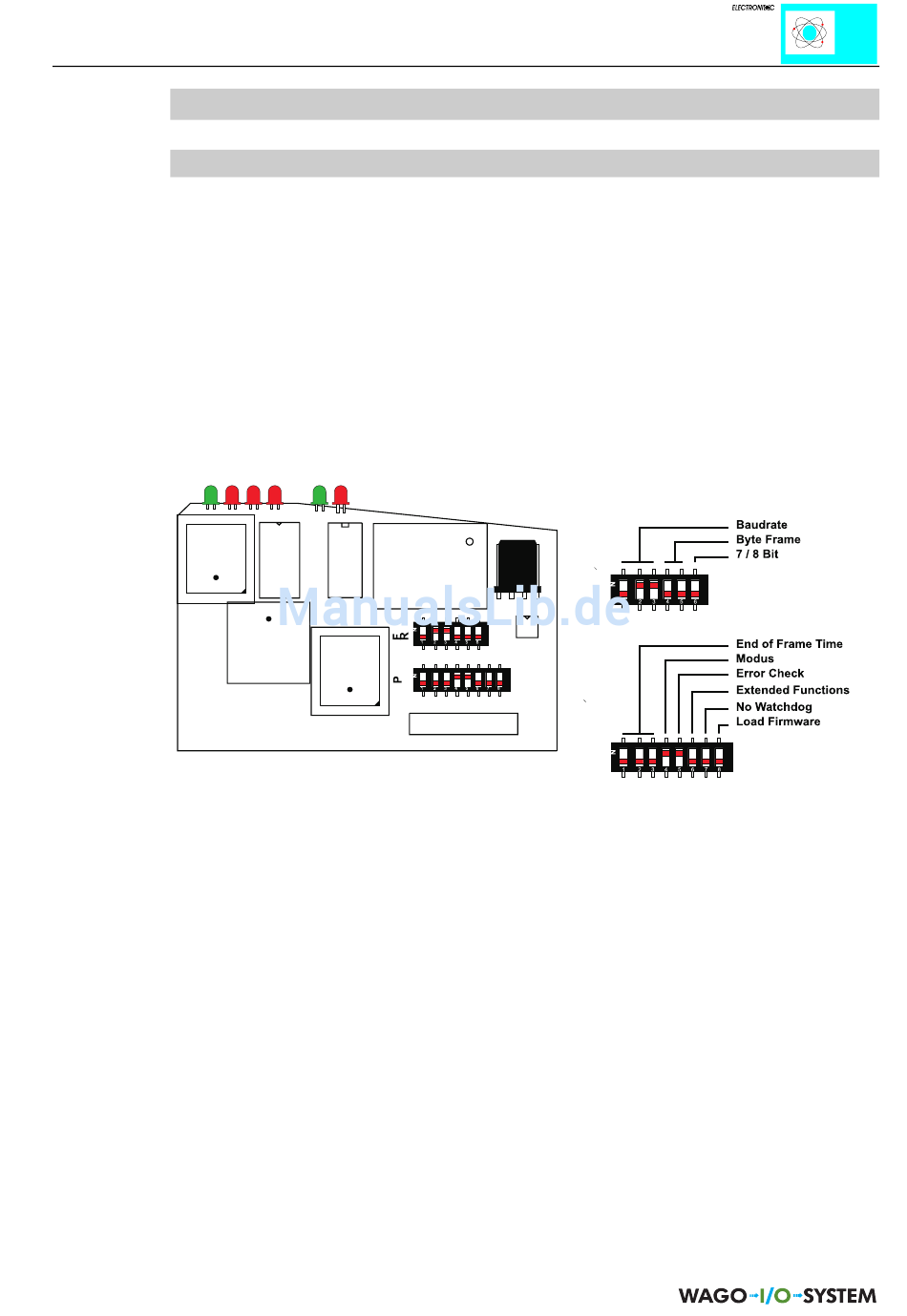

Bild 5.1: Anordnung DIP-Schalter auf CPU-Platine, Koppler
Die Einstellungen des Kopplers werden nachfolgend beschrieben. Dabei wird mehrfach
der Begriff 'Frame' verwendet. Ein 'Frame' ist ein Datenübertragungsblock.
