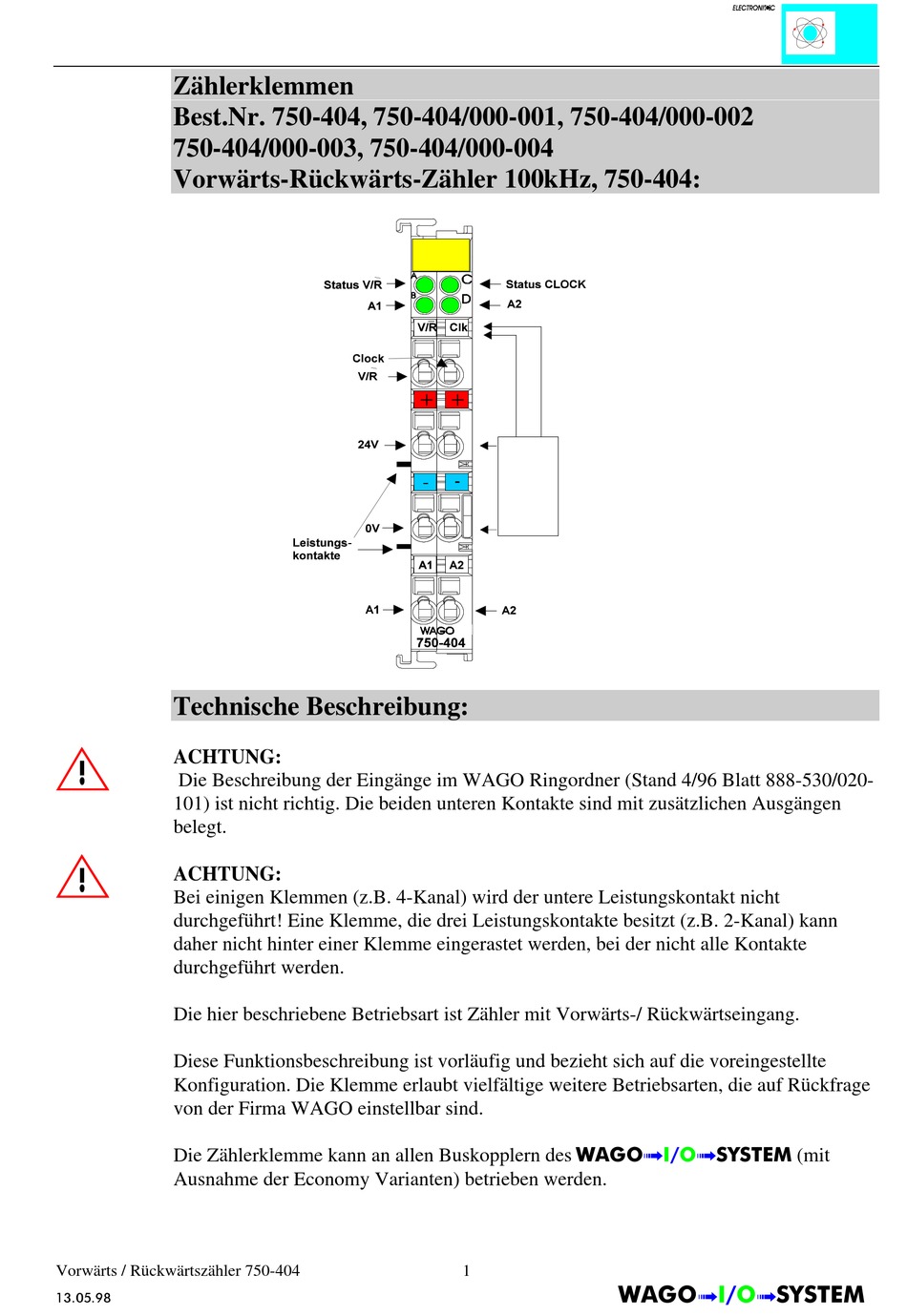

Zählerklemmen
Best.Nr. 750-404, 750-404/000-001, 750-404/000-002
750-404/000-003, 750-404/000-004
Vorwärts-Rückwärts-Zähler 100kHz, 750-404:
Technische Beschreibung:
ACHTUNG:
Die Beschreibung der Eingänge im WAGO Ringordner (Stand 4/96 Blatt 888-530/020-
101) ist nicht richtig. Die beiden unteren Kontakte sind mit zusätzlichen Ausgängen
belegt.
ACHTUNG:
Bei einigen Klemmen (z.B. 4-Kanal) wird der untere Leistungskontakt nicht
durchgeführt! Eine Klemme, die drei Leistungskontakte besitzt (z.B. 2-Kanal) kann
daher nicht hinter einer Klemme eingerastet werden, bei der nicht alle Kontakte
durchgeführt werden.
Die hier beschriebene Betriebsart ist Zähler mit Vorwärts-/ Rückwärtseingang.
Diese Funktionsbeschreibung ist vorläufig und bezieht sich auf die voreingestellte
Konfiguration. Die Klemme erlaubt vielfältige weitere Betriebsarten, die auf Rückfrage
von der Firma WAGO einstellbar sind.
Die Zählerklemme kann an allen Buskopplern des :$*2Ç,2Ç6<67(0 (mit
Ausnahme der Economy Varianten) betrieben werden.
Vorwärts / Rückwärtszähler 750-404
