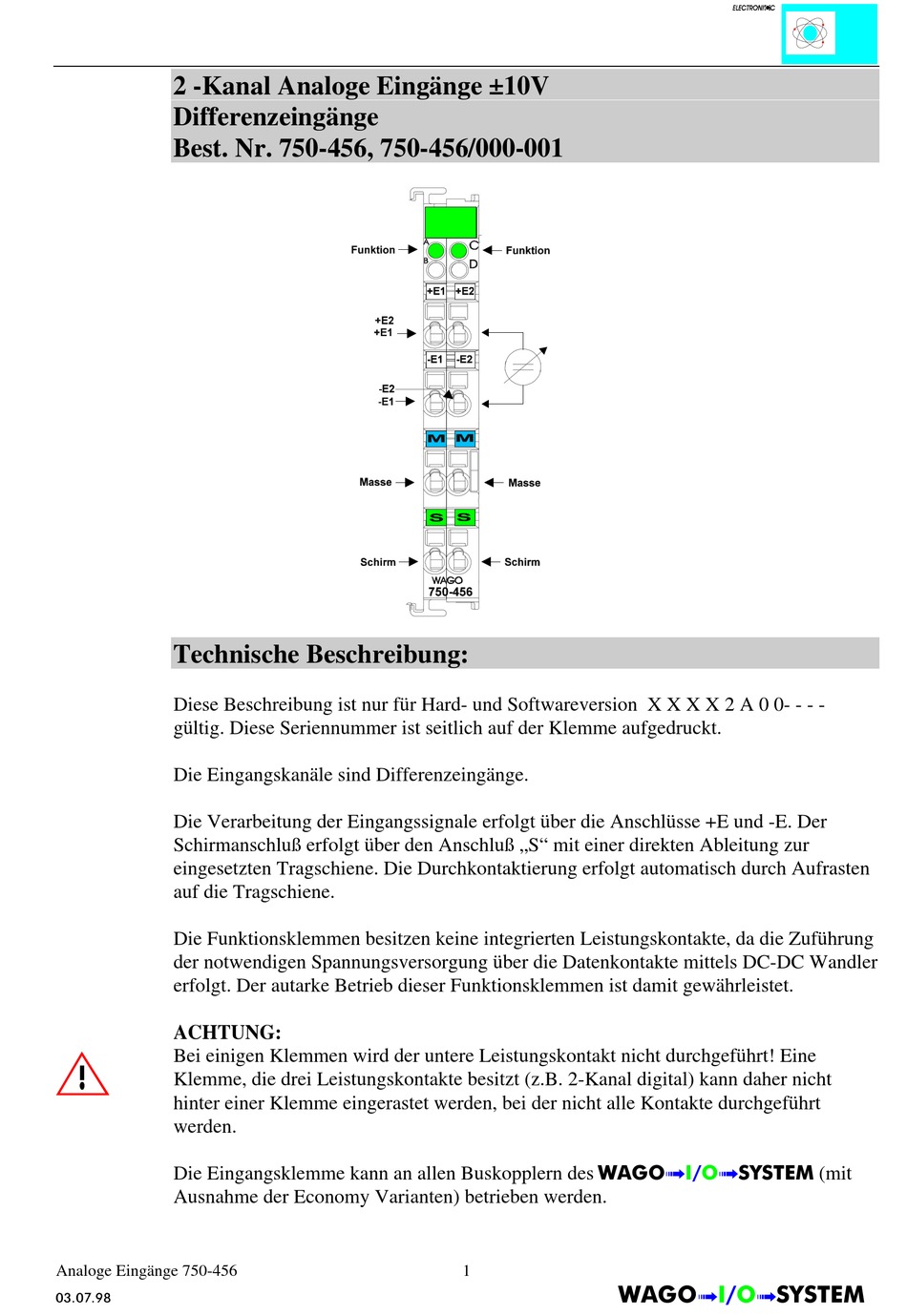

2 -Kanal Analoge Eingänge ±10V
Differenzeingänge
Best. Nr. 750-456, 750-456/000-001
Technische Beschreibung:
Diese Beschreibung ist nur für Hard- und Softwareversion X X X X 2 A 0 0- - - -
gültig. Diese Seriennummer ist seitlich auf der Klemme aufgedruckt.
Die Eingangskanäle sind Differenzeingänge.
Die Verarbeitung der Eingangssignale erfolgt über die Anschlüsse +E und -E. Der
Schirmanschluß erfolgt über den Anschluß „S" mit einer direkten Ableitung zur
eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten
auf die Tragschiene.
Die Funktionsklemmen besitzen keine integrierten Leistungskontakte, da die Zuführung
der notwendigen Spannungsversorgung über die Datenkontakte mittels DC-DC Wandler
erfolgt. Der autarke Betrieb dieser Funktionsklemmen ist damit gewährleistet.
ACHTUNG:
Bei einigen Klemmen wird der untere Leistungskontakt nicht durchgeführt! Eine
Klemme, die drei Leistungskontakte besitzt (z.B. 2-Kanal digital) kann daher nicht
hinter einer Klemme eingerastet werden, bei der nicht alle Kontakte durchgeführt
werden.
Die Eingangsklemme kann an allen Buskopplern des :$*2Ç,2Ç6<67(0 (mit
Ausnahme der Economy Varianten) betrieben werden.
Analoge Eingänge 750-456
1
