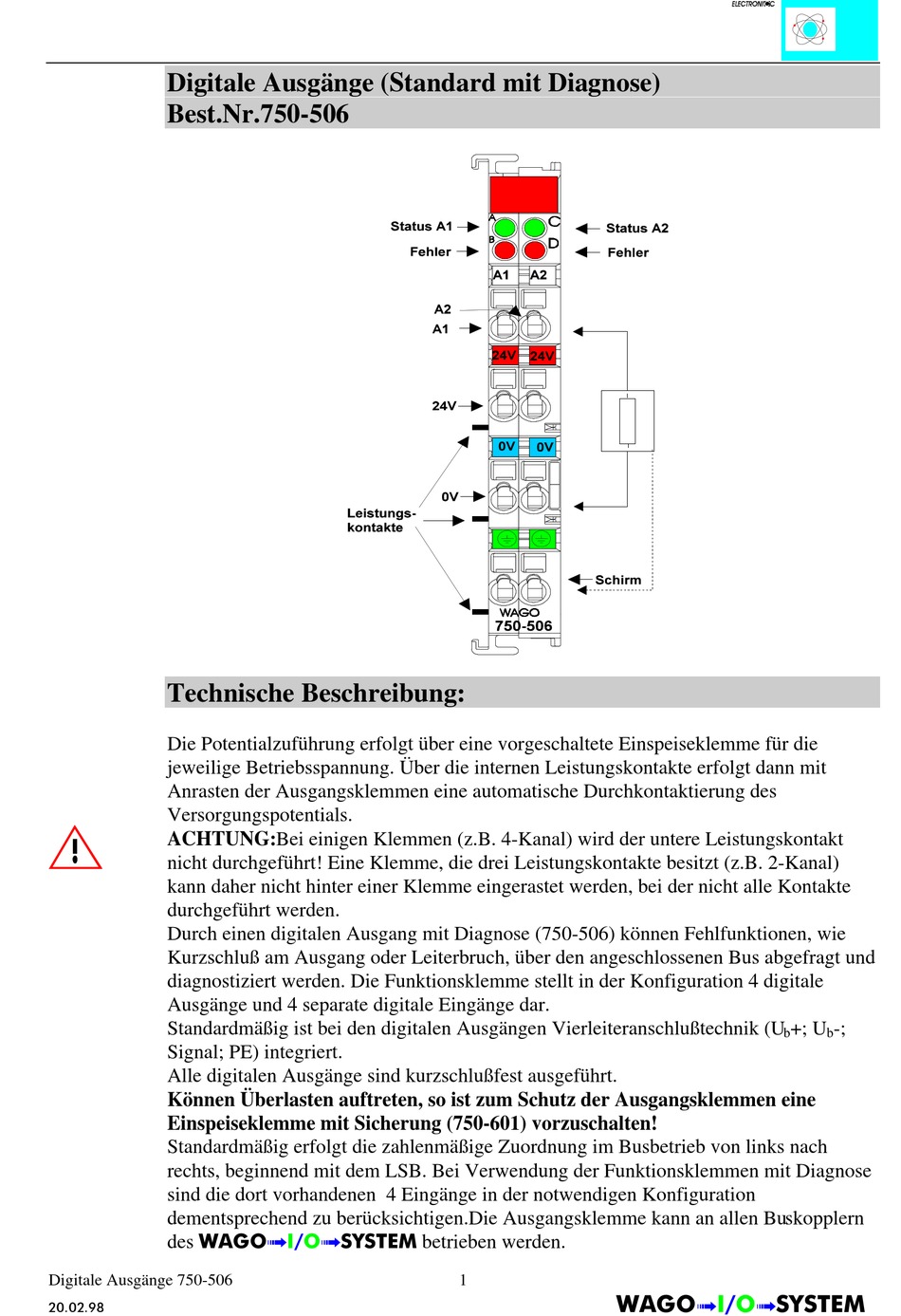

Digitale Ausgänge (Standard mit Diagnose)
Best.Nr.750-506
Technische Beschreibung:
Die Potentialzuführung erfolgt über eine vorgeschaltete Einspeiseklemme für die
jeweilige Betriebsspannung. Über die internen Leistungskontakte erfolgt dann mit
Anrasten der Ausgangsklemmen eine automatische Durchkontaktierung des
Versorgungspotentials.
ACHTUNG:Bei einigen Klemmen (z.B. 4-Kanal) wird der untere Leistungskontakt
nicht durchgeführt! Eine Klemme, die drei Leistungskontakte besitzt (z.B. 2-Kanal)
kann daher nicht hinter einer Klemme eingerastet werden, bei der nicht alle Kontakte
durchgeführt werden.
Durch einen digitalen Ausgang mit Diagnose (750-506) können Fehlfunktionen, wie
Kurzschluß am Ausgang oder Leiterbruch, über den angeschlossenen Bus abgefragt und
diagnostiziert werden. Die Funktionsklemme stellt in der Konfiguration 4 digitale
Ausgänge und 4 separate digitale Eingänge dar.
Standardmäßig ist bei den digitalen Ausgängen Vierleiteranschlußtechnik (U
Signal; PE) integriert.
Alle digitalen Ausgänge sind kurzschlußfest ausgeführt.
Können Überlasten auftreten, so ist zum Schutz der Ausgangsklemmen eine
Einspeiseklemme mit Sicherung (750-601) vorzuschalten!
Standardmäßig erfolgt die zahlenmäßige Zuordnung im Busbetrieb von links nach
rechts, beginnend mit dem LSB. Bei Verwendung der Funktionsklemmen mit Diagnose
sind die dort vorhandenen 4 Eingänge in der notwendigen Konfiguration
dementsprechend zu berücksichtigen.Die Ausgangsklemme kann an allen Buskopplern
des :$*2Ç,2Ç6<67(0 betrieben werden.
Digitale Ausgänge 750-506
