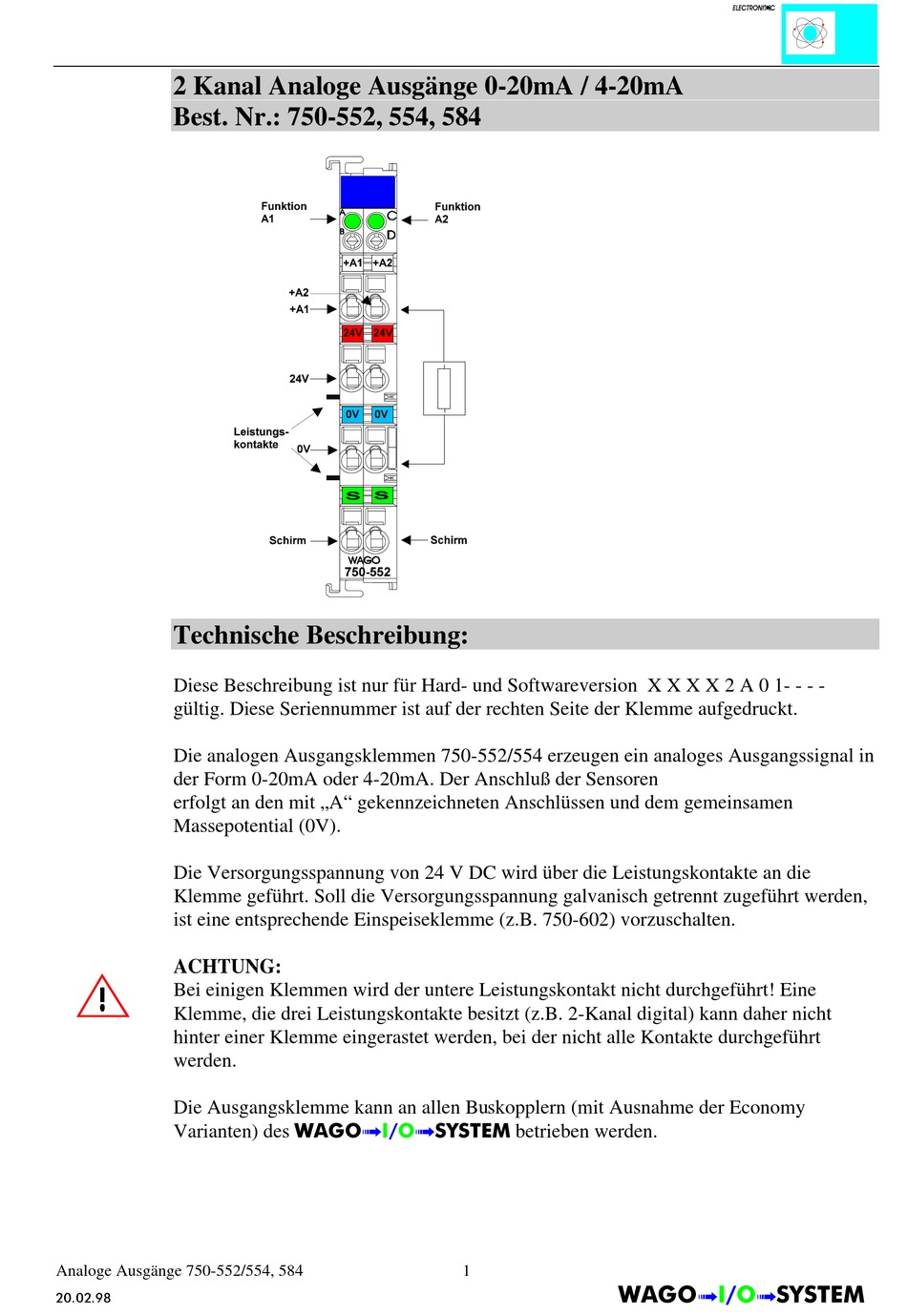

2 Kanal Analoge Ausgänge 0-20mA / 4-20mA
Best. Nr.: 750-552, 554, 584
Technische Beschreibung:
Diese Beschreibung ist nur für Hard- und Softwareversion X X X X 2 A 0 1- - - -
gültig. Diese Seriennummer ist auf der rechten Seite der Klemme aufgedruckt.
Die analogen Ausgangsklemmen 750-552/554 erzeugen ein analoges Ausgangssignal in
der Form 0-20mA oder 4-20mA. Der Anschluß der Sensoren
erfolgt an den mit „A" gekennzeichneten Anschlüssen und dem gemeinsamen
Massepotential (0V).
Die Versorgungsspannung von 24 V DC wird über die Leistungskontakte an die
Klemme geführt. Soll die Versorgungsspannung galvanisch getrennt zugeführt werden,
ist eine entsprechende Einspeiseklemme (z.B. 750-602) vorzuschalten.
ACHTUNG:
Bei einigen Klemmen wird der untere Leistungskontakt nicht durchgeführt! Eine
Klemme, die drei Leistungskontakte besitzt (z.B. 2-Kanal digital) kann daher nicht
hinter einer Klemme eingerastet werden, bei der nicht alle Kontakte durchgeführt
werden.
Die Ausgangsklemme kann an allen Buskopplern (mit Ausnahme der Economy
Varianten) des :$*2Ç,2Ç6<67(0 betrieben werden.
Analoge Ausgänge 750-552/554, 584
