2.5 Feldbusanschluss
2.5.1 RS 485
Koppler : 750-312 und 750-315
Controller: 750-812 und 750-815
Ein Übertragungsmedium beim MODBUS ist RS485, wobei 2 oder 4 Leiter benutzt

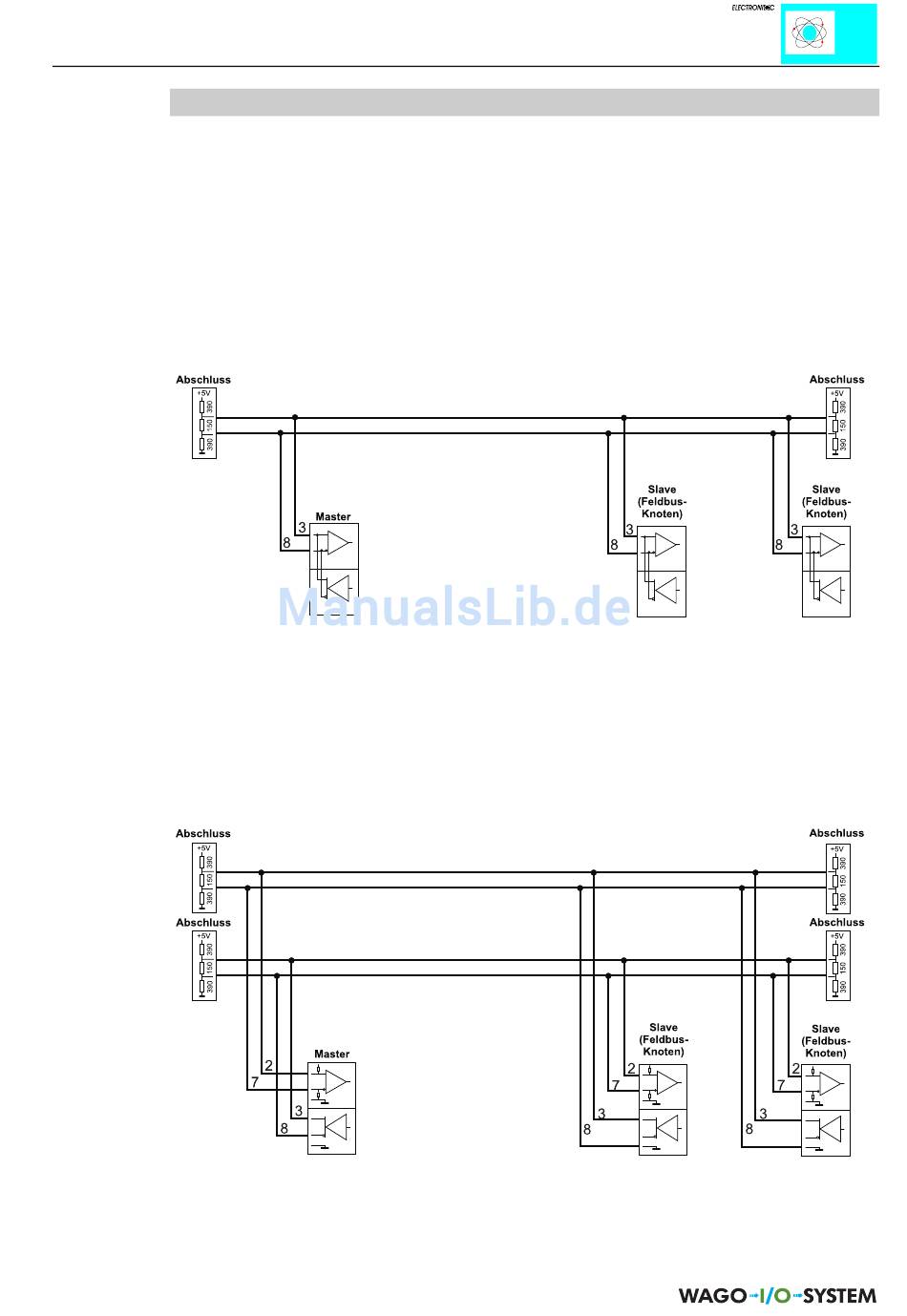

werden können. In der folgenden Abbildung ist ein Beispiel für die 2- Leiter-Version
dargestellt:
Bild 2.7: 2-Leiter-Anschluss
Der 4-Leiter-Anschluss hat demgegenüber den Vorteil, dass einfachere Repeater und
Umsetzer benutzt werden können. Ein entsprechendes Beispiel ist in der nächsten
Abbildung dargestellt:
Bild 2.8: 4-Leiter-Anschluss
