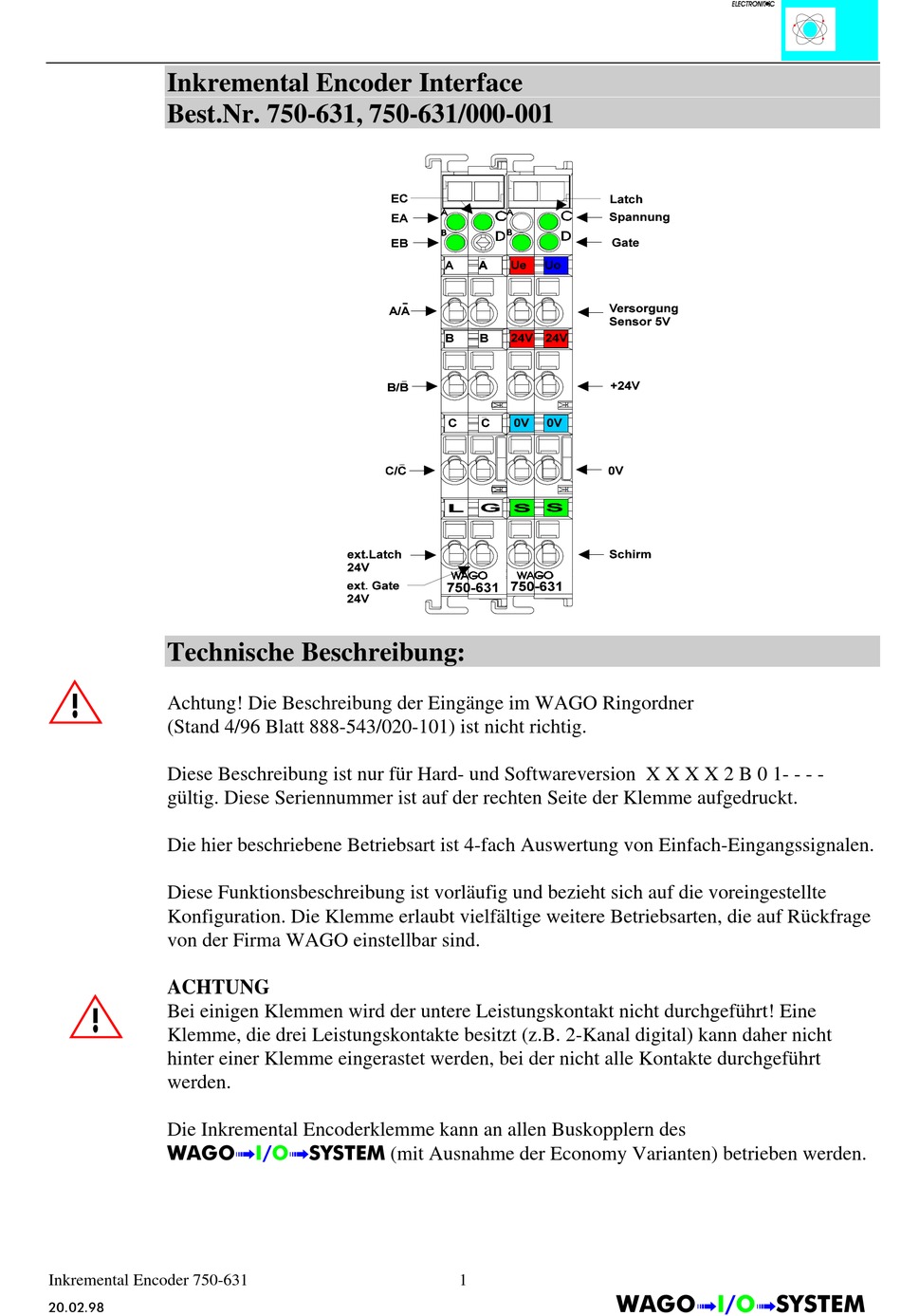

Inkremental Encoder Interface
Best.Nr. 750-631, 750-631/000-001
Technische Beschreibung:
Achtung! Die Beschreibung der Eingänge im WAGO Ringordner
(Stand 4/96 Blatt 888-543/020-101) ist nicht richtig.
Diese Beschreibung ist nur für Hard- und Softwareversion X X X X 2 B 0 1- - - -
gültig. Diese Seriennummer ist auf der rechten Seite der Klemme aufgedruckt.
Die hier beschriebene Betriebsart ist 4-fach Auswertung von Einfach-Eingangssignalen.
Diese Funktionsbeschreibung ist vorläufig und bezieht sich auf die voreingestellte
Konfiguration. Die Klemme erlaubt vielfältige weitere Betriebsarten, die auf Rückfrage
von der Firma WAGO einstellbar sind.
ACHTUNG
Bei einigen Klemmen wird der untere Leistungskontakt nicht durchgeführt! Eine
Klemme, die drei Leistungskontakte besitzt (z.B. 2-Kanal digital) kann daher nicht
hinter einer Klemme eingerastet werden, bei der nicht alle Kontakte durchgeführt
werden.
Die Inkremental Encoderklemme kann an allen Buskopplern des
:$*2Ç,2Ç6<67(0 (mit Ausnahme der Economy Varianten) betrieben werden.
Inkremental Encoder 750-631
