Handbuch
Pos: 2 /Do kum enta tion allge mein/Ein ban d/Einba nd Fro ntseit e - H and buch ; CI 2 017; mit D ocVaria blen (Stan dar d) @ 28 \mo d_1 486 4775 029 10_ 0.do cx @ 4053 86 @ @ 1
WAGO I/O System 750
750-891

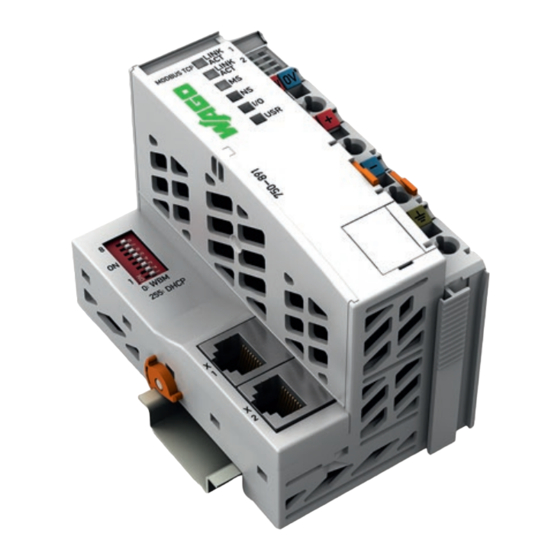

Controller Modbus TCP; G4; 2ETH
Controller Modbus TCP; 4. Generation; 2 x
ETHERNET
Version 1.0.3
Pos: 3 /Alle Se rien (Allge meine Mo dule )/Rec htliches, Allgem eines/ Imp ress um f ür St anda rdh and büch er - allg . Anga ben , Ansch rifte n, T elefo nnu mm ern und E-M ail-Adr essen @ 3\ mo d_12 191 511 182 03_ 6.doc x @ 2 105 8 @ @ 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WAGO I/O System 750

Inhaltszusammenfassung für WAGO I/O System 750

  • Seite 1 Pos: 2 /Do kum enta tion allge mein/Ein ban d/Einba nd Fro ntseit e - H and buch ; CI 2 017; mit D ocVaria blen (Stan dar d) @ 28 \mo d_1 486 4775 029 10_ 0.do cx @ 4053 86 @ @ 1 WAGO I/O System 750 750-891 Controller Modbus TCP;...
  • Seite 2 Hardwarebezeichnungen und Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichenschutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. === E nde der Liste für Tex tma rke Ein ban d_vo rne == = Handbuch...

  • Seite 3: Inhaltsverzeichnis

    WAGO I/O System 750 Inhaltsverzeichnis 750-891 Controller Modbus TCP; G4; 2ETH Pos: 5 /Do kum enta tion allge mein/Ve rzeic hnisse/ Inhal tsver zeichnis - Ü bersc hrift oG und Ve rzeic hnis @ 3\m od_ 121 915 1230 875 _6. docx @ 210 61 @ @ 1 Inhaltsverzeichnis Hinweise zu dieser Dokumentation ............
  • Seite 4 Inhaltsverzeichnis WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 3.6.2 Feldbusleitungen ................45 3.6.3 Geschirmte Signalleitungen ............. 46 3.6.4 WAGO Schirmanschlusssystem ............46 Gerätebeschreibung ................47 Ansicht ....................49 Anschlüsse ................... 51 4.2.1 Geräteeinspeisung ................51 4.2.2 Feldbusanschluss ................52 Anzeigeelemente ..................
  • Seite 5 DHCP aktivieren über „WAGO Ethernet Settings“ (ohne vorhandene IP-Adresse) ............106 8.3.2.2 DHCP aktivieren über WBM (mit vorhandener IP-Adresse) ..107 8.3.3 IP-Adresse mit „WAGO Ethernet Settings“ vergeben ..... 108 8.3.4 IP-Adresse über ein SPS-Programm vergeben ......110 8.3.5 IP-Adresse mit BootP vergeben ............. 111 8.3.5.1...
  • Seite 6 Inhaltsverzeichnis WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 10.1 WBM-Benutzergruppen ..............145 10.2 WBM öffnen ..................146 10.3 WBM-Seiten ..................147 10.4 Information ..................148 10.5 Administration ..................149 10.6 Backup & Restore ................151 10.7 Clock ....................155 10.8...
  • Seite 7 WAGO I/O System 750 Inhaltsverzeichnis 750-891 Controller Modbus TCP; G4; 2ETH 12.1.2.8 Syslog-Client ................210 12.1.2.8.1 Syslog-Meldungen ..............212 12.1.2.8.2 Konfiguration ................. 212 12.1.3 Anwendungsprotokolle ..............213 12.2 Modbus-Funktionen ................214 12.2.1 Allgemeines ................... 214 12.2.2 Anwendung der MODBUS-Funktionen ........... 217 12.2.3...
  • Seite 8 Inhaltsverzeichnis WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 13.2.2.6 8-Kanal-Digitalausgangsmodule ..........264 13.2.2.7 8-Kanal-Digitalausgangsmodule mit Diagnose und Eingangsdaten265 13.2.2.8 16-Kanal-Digitalausgangsmodule ..........265 13.2.2.9 8-Kanal-Digitaleingangs- und -ausgangsmodule ....... 266 13.2.3 Analogeingangsmodule ..............267 13.2.3.1 1-Kanal-Analogeingangsmodule ..........267 13.2.3.2 2-Kanal-Analogeingangsmodule ..........
  • Seite 9 WAGO I/O System 750 Inhaltsverzeichnis 750-891 Controller Modbus TCP; G4; 2ETH Einsatz in explosionsgefährdeten Bereichen........303 15.1 Beispielhafter Aufbau der Kennzeichnung .......... 304 15.1.1 Kennzeichnung für Europa gemäß ATEX und IECEx ..... 304 15.1.2 Kennzeichnung für die Vereinigten Staaten von Amerika (NEC) und Kanada (CEC) ................

  • Seite 10: Hinweise Zu Dieser Dokumentation

    Pos: 11 /S erie 750 (WAGO I/ O SYSTEM) /Hinweise zur Doku men tatio n (al te Str uktu r)/Hinw eise/Ach tung : Hinweis zur D oku ment atio n Koppl er- /Cont rolle r 75 0-xxxx @ 4\ mo d_1 2390 959 642 96_ 6.do...

  • Seite 11: Schutzrechte

    WAGO I/O System 750 Hinweise zu dieser Dokumentation 750-891 Controller Modbus TCP; G4; 2ETH Pos: 12. 4 /Alle Se rien (Allgem eine Mod ule) /Rechtlic hes, Allg emei nes/Sch utzr echt e @ 3 4\m od_ 155 799 677 6201 _6. docx @ 54 491 6 @ 2 @ 1 Schutzrechte In dieser Dokumentation werden Marken Dritter verwendet.

  • Seite 12: Symbole

    Hinweise zu dieser Dokumentation WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Pos: 12. 6 /Alle Se rien (Allgem eine Mod ule) /Übe rschri ften /Eben e 2/Sy mbole - Üb ersc hrift 2 @ 13\ mod_ 135 106 804 240 8_6. docx @ 10 526 8 @ 2 @ 1 Symbole Pos: 12.

  • Seite 13: Darstellung Der Zahlensysteme

    WAGO I/O System 750 Hinweise zu dieser Dokumentation 750-891 Controller Modbus TCP; G4; 2ETH Pos: 12. 9 /Alle Se rien (Allgem eine Mod ule) /Übe rschri ften /Eben e 2/D arstell ung der Za hlens yste me - Übe rschri ft 2 @ 23 \mo d_1 435 6471 280 78_ 6.do cx @ 1 848 09 @ 2 @ 1 Darstellung der Zahlensysteme Pos: 12.

  • Seite 14: Wichtige Erläuterungen

    Pos: 15. 4 /Seri e 75 0 (WAGO I/O SYSTEM )/Wichti ge Erl äute run gen (alt e Struk tur )/Pers onal qualifik ation/P erso nalq ualifikati on 7 50- xxxx - Ü...

  • Seite 15: Technischer Zustand Der Geräte

    Wünsche an eine abgewandelte bzw. neue Hard- oder Softwarekonfiguration richten Sie bitte an die WAGO Kontakttechnik GmbH & Co. KG. Pos: 15. 8 /Alle Se rien (Allgem eine Mod ule) /Übe rschri ften /Eben e 4/Ent sor gen - Üb ersch rift 4 @ 3 0\m od_ 151 0145 115 652 _6.d ocx @ 469 856 @ 4 @ 1 2.1.4.1...

  • Seite 16: 2.1.4.1.2 Verpackung

    Wichtige Erläuterungen WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Elektro- und Elektronikgeräte enthalten Materialien, Stoffe und Substanzen, die umwelt- und gesundheitsschädlich sein können. Elektro- und Elektronikgeräte müssen nach Nutzungsbeendigung ordnungsgemäß entsorgt werden. Europaweit gilt die WEEE 2012/19/EU. National können abweichende Richtlinien und Gesetze gelten.

  • Seite 17: Sicherheitshinweise

    Pos: 15. 14 /Se rie 7 50 (WAGO I/ O SYSTEM)/Wic htige E rläut eru nge n ( alte Str uktu r)/Sich erh eits- und sonsti ge Hinw eise/Wa rnu ng/W arn ung: S peisu ng a usschlie ßlich...
  • Seite 18 Pos: 15. 17.1 /Serie 75 0 (WAGO I/O SYSTEM )/Wichtig e Erlä ute rung en (alte Strukt ur )/Sicher heits - un d so nstige Hinweis e/Achtu ng/Acht ung : Einwan dfr eie Kon taktie run g zu r T rags chien e gew äh...
  • Seite 19 WAGO I/O System 750 Wichtige Erläuterungen 750-891 Controller Modbus TCP; G4; 2ETH Elektrostatische Entladung vermeiden! In den Geräten sind elektronische Komponenten integriert, die Sie durch elektrostatische Entladung bei Berührung zerstören können. Beachten Sie die Sicherheitsmaßnahmen gegen elektrostatische Entladung gemäß DIN EN 61340-5-1/-3. Achten Sie beim Umgang mit den Geräten auf gute Erdung der Umgebung (Personen, Arbeitsplatz und Verpackung).

  • Seite 20: Spezielle Einsatzbestimmungen Für Ethernet-Geräte

    Steuerungsnetzwerke hinter einer Firewall anzubringen. • Schließen Sie alle nicht von Ihrer Applikation benötigten Ports und Dienste in den Steuerungskomponenten (z. B. für WAGO-I/O-CHECK und CODESYS), um die Gefahr von Cyber-Angriffen zu verringern und damit die Cyber-Security zu erhöhen. Öffnen Sie die Ports und Dienste nur für die Dauer der Inbetriebnahme bzw.

  • Seite 21: Systembeschreibung

    Pos: 19. 2 /Seri e 75 0 (WAGO I/O SYSTEM )/Syste mb eschr eibu ng/G erä t un d Syste m/Syste mbes chr eibun g - A ufba u F eldb usknot en @ 3\ mod _12 3149 290 493 7_6.

  • Seite 22: Bedruckung

    Pos: 19. 7.2 /Se rie 750 (WAGO I/ O SYSTEM) /System besc hreib ung /Ge rät u nd Syst em/Sy mbol e in d er Be druc kung @ 3 3\m od_ 154 8059 776 189 _6.d...

  • Seite 23: Fertigungsnummer

    Pos: 19. 7.4. 1 /Seri e 75 0 (WAGO I/O SYSTEM )/G erät ebes chr eibun g ( alte Str uktu r)/Be druc kun g/F ertig ungs num me r 75 0-xxxx - Einlei tung FBK/PFC @ 24 \mo d_1 444 111 4228 21_ 6.d...

  • Seite 24: Hardware-Adresse (Mac-Id)

    Pos: 19. 7.7 /Se rie 750 (WAGO I/ O SYSTEM) /System besc hreib ung /Ge rät u nd Syst em/H ardw are -Adr esse (MAC-ID ) ( ohn e Übe rsch rift) @ 29 \mo d_1 491 293 097 456_ 6.d...

  • Seite 25: Update-Matrix

    Pos: 19. 7.10 /Serie 75 0 (WAGO I/O SYSTEM )/Syste mbes chr eibun g/Ge rät und System /Upd ate- Mat rix, wie Origi nal ( ab 2016 ) @ 34\ mod _15 517 8547 915 2_6 .docx...

  • Seite 26: Lagerung, Kommissionierung Und Transport

    Pos: 19. 9 /Seri e 75 0 (WAGO I/O SYSTEM )/Syste mb eschr eibu ng/G erä t un d Syste m/Aufb auric htlinie n un d No rme n @ 3\m od_1 231 311 929 250 _6.d...

  • Seite 27: Spannungsversorgung

    Pos: 19. 11.3 .2 /Se rie 7 50 (WAGO I/O SYSTEM)/Ans chlie ßen/Eins peise konz epte /Übe rstro msch utz b ei Kleins pann ung @ 3 1\m od_ 1523 370 744 672 _6.d...

  • Seite 28: Potentialtrennung

    Pos: 19. 11.5 /Serie 75 0 (WAGO I/O SYSTEM )/Syste mbes chr eibun g/Vers org ung /Poten tialtr enn ung - Bild (St and ard + e rweit erte r ECO) @ 3\ mod _12 329 500 951 87_ 6.docx...

  • Seite 29: Systemversorgung

    Systemversorgung Pos: 19. 11.8 /Serie 75 0 (WAGO I/O SYSTEM )/Syste mbes chr eibun g/Vers org ung /System vers org ung - Ansc hluss @ 3\m od_ 123 295 009 679 6_6. docx @ 26 751 @ 4 @ 1 3.4.3.1...

  • Seite 30: Auslegung

    Systembeschreibung WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH ACHTUNG Systemversorgung nur mit geeigneter Absicherung! Ohne Überstromschutz kann die Elektronik beschädigt werden. Die 24V-Eingangsspannung für die Systemversorgung muss mit einer externen Sicherung mit max. 2 A träge, min. DC 30 V, abgesichert werden.
  • Seite 31 WAGO I/O System 750 Systembeschreibung 750-891 Controller Modbus TCP; G4; 2ETH Pos: 19. 11.1 5 /Dok um entati on allgem ein/Gli ede run gsele ment e/- --Seit enwec hsel- -- @ 3\ mod _12 2110 804 507 8_0. docx @ 21 808 @ @ 1 Pos: 19.
  • Seite 32 Systembeschreibung WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Feldbuskoppler oder -controller = Summe aller Stromaufnahmen der angereihten I/O- (5 V) ges. Module + interne Stromaufnahme des Feldbuskopplers/- controllers Potentialeinspeisemodul = Summe aller Stromaufnahmen der angereihten I/O- (5 V) ges.

  • Seite 33: Feldversorgung

    WAGO I/O System 750 Systembeschreibung 750-891 Controller Modbus TCP; G4; 2ETH Pos: 19. 11.2 5 /Se rie 7 50 (WAG O I/O SYSTE M)/Syst emb esch reibu ng/Ve rsor gun g/F eldve rso rgu ng - Übe rschri ft 3 @ 3\ mod _12 329 5008 095 3_6 .docx @ 26 687 @ 3 @ 1 3.4.4...
  • Seite 34 Systembeschreibung WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Pos: 19. 11.3 2 /Se rie 7 50 (WAG O I/O SYSTE M)/Syst emb esch reibu ng/Ve rsor gun g/F eldve rso rgu ng - Anschlus s -Weit erleit ung Verso rgu ngss pg., St rom belas tun g 10 A, ne ues Eins peise mod ul @ 8 \mo d_1 279 8054 417 85_ 6.do cx @ 6084 3 @ @ 1 Die Weiterleitung der Versorgungsspannung für die Feldseite erfolgt über die...

  • Seite 35: Absicherung Mit Potentialeinspeisemodul

    WAGO I/O System 750 Systembeschreibung 750-891 Controller Modbus TCP; G4; 2ETH Pos: 19. 11.3 5 /Se rie 7 50 (WAG O I/O SYSTE M)/Syst emb esch reibu ng/Ve rsor gun g/F eldve rso rgu ng - Absiche run g - U L61 010 - @ 32\ mod _15 361 4676 316 2_6 .docx @ 4 9876 9 @ 44 @ 1 3.4.4.2...

  • Seite 36: Abbildung 9: Sicherungshalter Ziehen

    Systembeschreibung WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Um eine Sicherung einzulegen, zu wechseln oder um nachfolgende I/O-Module spannungsfrei zu schalten, kann der Sicherungshalter herausgezogen werden. Dazu wird, z. B. mit einem Schraubendreher, in einen der beidseitig vorhandenen Schlitze gegriffen und der Halter herausgezogen.

  • Seite 37: Abbildung 13: Sicherungsklemmen Für Kfz-Sicherungen, Serie 2006

    Die 24V-Eingangsspannung für die Feldversorgung ist mit einer externen Sicherung mit max. 10 A träge, min. DC 30 V, abzusichern. Für die externe Absicherung bieten sich die Sicherungsklemmen der WAGO- Serien 282, 2006, 281 und 2002 an. Abbildung 12: Sicherungsklemmen für Kfz-Sicherungen, Serie 282 Abbildung 13: Sicherungsklemmen für Kfz-Sicherungen, Serie 2006...

  • Seite 38: Abbildung 15: Sicherungsklemmen Mit Schwenkbarem Sicherungshalter, Serie

    Systembeschreibung WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Abbildung 15: Sicherungsklemmen mit schwenkbarem Sicherungshalter, Serie 2002 Pos: 19. 11.3 6 /Dok um entati on allgem ein/Gli ede run gsele ment e/- --Seit enwec hsel- -- @ 3\ mod _12 2110 804 507 8_0. docx @ 21 808 @ @ 1 Handbuch Version 1.0.3...

  • Seite 39: Ergänzende Einspeisevorschriften

    Pos: 19. 11.3 7 /Se rie 7 50 (WAG O I/O SYSTE M)/Syst emb esch reibu ng/Ve rsor gun g/Erg änze nde Einspeis evors chrift en (Stan dar d) @ 3\m od_ 123 295 008 021 8_6. docx @ 26 683 @ 3 @ 1 3.4.5 Ergänzende Einspeisevorschriften Das WAGO-I/O-SYSTEM 750 kann auch im Schiffbau bzw. Off-/Onshore- Bereichen (z. B. Arbeitsplattformen, Verladeanlagen) eingesetzt werden. Dies wird durch die Einhaltung der Anforderungen einflussreicher Klassifikationsgesellschaften, z.

  • Seite 40: Versorgungsbeispiel

    Systembeschreibung WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Pos: 19. 11.3 9 /Se rie 7 50 (WAG O I/O SYSTE M)/Syst emb esch reibu ng/Ve rsor gun g/Vers org ung sbeispi el - Ü bers chrift + Hinw eis @ 3\m od_ 123 2949 833 531 _6.d ocx @ 266 69 @ 3 @ 1 3.4.6...

  • Seite 41: Tabelle 10: Legende Zur Abbildung „Versorgungsbeispiel Für Feldbuskoppler

    WAGO I/O System 750 Systembeschreibung 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 10: Legende zur Abbildung „Versorgungsbeispiel für Feldbuskoppler/-controller” Pos. Beschreibung Potentialeinspeisung am Feldbuskoppler/-controller über externes Potentialeinspeisemodul Potentialeinspeisung mit jeweils optionaler Funktionserde Potentialeinspeisemodul mit Busnetzteil Distanzmodul empfohlen Potentialeinspeisemodul passiv Potentialeinspeisemodul mit Sicherungshalter/Diagnose Pos: 19.

  • Seite 42: Netzgeräte

    Pos: 19. 11.4 3 /Se rie 7 50 (WAG O I/O SYSTE M)/Syst emb esch reibu ng/Ve rsor gun g/Netz ger äte @ 3\ mod _12 329 500 934 84_6 .docx @ 2 672 7 @ 3 @ 1 3.4.7 Netzgeräte Das WAGO-I/O-SYSTEM 750 benötigt zum Betrieb eine 24V-Gleichspannung (Systemversorgung). Hinweis Empfehlung Eine stabile Netzversorgung kann nicht immer und überall vorausgesetzt...

  • Seite 43: Erdung

    Sicherheitsvorschriften die Erdung aufgebaut werden. Hinweis Empfehlung Der optimale Aufbau ist eine metallische Montageplatte mit Erdungsanschluss, die elektrisch leitend mit der Tragschiene verbunden ist. Die separate Erdung der Tragschiene kann einfach mit Hilfe der WAGO Schutzleiterklemmen aufgebaut werden. Tabelle 11: WAGO Schutzleiterklemmen Bestellnummer Beschreibung...

  • Seite 44: Funktionserde

    Systembeschreibung WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 3.5.2 Funktionserde Die Funktionserde erhöht die Störfestigkeit gegenüber elektromagnetischen Einflüssen. Einige Komponenten des I/O-Systems besitzen einen Tragschienenkontakt, der elektromagnetische Störungen zur Tragschiene ableitet. Abbildung 18: Tragschienenkontakt (Beispiel) GEFAHR Auf ausreichende Erdung achten! Achten Sie auf den einwandfreien Kontakt zwischen dem Tragschienenkontakt und der Tragschiene.

  • Seite 45: Schirmung

    Eine verbesserte Schirmung wird erreicht, wenn die Verbindung zwischen Schirm und Erdpotential niederohmig ist. Legen Sie zu diesem Zweck den Schirm großflächig auf, z. B. unter Verwendung des WAGO Schirm- Anschlusssystems. Dies wird insbesondere für Anlagen mit großer Ausdehnung empfohlen, bei denen Ausgleichsströme fließen oder hohe impulsförmige Ströme (z.

  • Seite 46: Geschirmte Signalleitungen

    Genauigkeit und Störfestigkeit auch bei Vorliegen von Störungen, die auf das Signalkabel einwirkenden, erreicht werden. 3.6.4 WAGO Schirmanschlusssystem Das WAGO Schirmanschlusssystem, Serie 790, besteht aus Schirmklemmbügeln, Sammelschienen und diversen Montagefüßen. Mit diesen Teilen können viele verschiedene Aufbauten realisiert werden. Abbildung 20: Schirmklemmbügel auf Träger (Beispiele) Abbildung 21: 5 Schirmklemmbügel auf Sammelschienenbügel (Beispiel)

  • Seite 47: Gerätebeschreibung

    Pos: 22. 7 /Seri e 75 0 (WAGO I/O SYSTEM )/G erät ebes chr eibun g ( alte St ruktu r)/Einl eitun g/F eldb uskop pler/ -co ntroll er/Einleit end er Text /Die Bits d er Digi talm odule wer den zu Wo rten zus..
  • Seite 48 Pos: 22. 11 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Ger äteb esch reibu ng (alte Strukt ur) /Einleitu ng/ Feld busko pple r/-c ontr oller/Einl eiten der Te xt/De r Anwen der hat Zu griff auf alle Feld bus- und Ein-Aus gang sdat en.

  • Seite 49: Ansicht

    Pos: 25. 2 /Seri e 75 0 (WAGO I/O SYSTEM )/G erät ebes chr eibun g ( alte St ruktu r)/An sicht/ Feld busko pple r/-c ontr oller/Bild er/Ansic ht - Bild 75 0-0 891 @ 3 2\mo d_1 536 244 537 122 _6.d...

  • Seite 50: Tabelle 12: Legende Zur Abbildung „Ansicht

    Pos: 25. 7 /Seri e 75 0 (WAGO I/O SYSTEM )/G erät ebes chr eibun g ( alte St ruktu r)/An sicht/ Feld busko pple r/-c ontr oller/ Leg end e/Ansich t - Lege nde für...

  • Seite 51: Anschlüsse

    Pos: 28 /S erie 750 (WAGO I/ O SYSTEM) /Ge räte besch reib ung (alt e Struk tur )/Sche matisc he Sch altbild er/ Feld busko pple r/-c ontr oller/ Ger äteei nspeis ung - Üb...

  • Seite 52: Feldbusanschluss

    Pos: 31. 1 /Seri e 75 0 (WAGO I/O SYSTEM )/G erät ebes chr eibun g ( alte St ruktu r)/An schlüss e/F eldb uskop pler/ -co ntroll er/ Feld busa nschluss - Üb ersc hrift 3 @ 5\m od_ 1245 071 569 213 _6.d...

  • Seite 53: Anzeigeelemente

    Pos: 34. 2 /Seri e 75 0 (WAGO I/O SYSTEM )/G erät ebes chr eibun g ( alte St ruktu r)/An zeige elem ent e/F eldbu skop pler/ -con trolle r/Bilde r/Anzei geele me nte 7 50- 089 1 - Bild @ 3 3\m od_1 548 850 476 112 _6.d...

  • Seite 54: Bedienelemente

    Pos: 37. 2 /Seri e 75 0 (WAGO I/O SYSTEM )/G erät ebes chr eibun g ( alte St ruktu r)/Be dien elem ente /Fel dbus koppl er/ -con trolle r/Servic e-Sch nittstell e zu r Konfi gur ation und Prog ra mmie run g @ 4 \mo d_1 239 105 669 061_ 6.d...

  • Seite 55: Betriebsartenschalter

    Pos: 39. 3 /Seri e 75 0 (WAGO I/O SYSTEM )/G erät ebes chr eibun g ( alte St ruktu r)/Be dien elem ente /Fel dbus koppl er/ -con trolle r/Bet riebs arte nschal ter - Tabell en @ 4\m od_ 124 057 161 837 9_6.

  • Seite 56: Tabelle 19: Betriebsartenschalterstellungen, Statische Positionen Bei Poweron/Reset

    Bei Software-Start/-Stopp Betriebsartenschalterstellung unerheblich! Die Stellung des Betriebsartenschalters ist für das Starten und Stoppen des Applikationsprogramms aus WAGO I/O-PRO heraus unerheblich. Je nachdem, in welcher der drei statischen Positionen „Oben“, „Mitte“ oder „Unten“ sich der Schalter bei einem PowerOn oder einem Hard- oder Software-...

  • Seite 57: Adresswahlschalter

    Pos: 41. 1 /Seri e 75 0 (WAGO I/O SYSTEM )/G erät ebes chr eibun g ( alte St ruktu r)/Be dien elem ente /Fel dbus koppl er/ -con trolle r/Adr esswa hlschalt er - Übe...

  • Seite 58: Technische Daten

    Pos: 44. 1 /Seri e 75 0 (WAGO I/O SYSTEM )/G erät ebes chr eibun g ( alte St ruktu r)/ Tec hnisch e Dat en/ Feldb usko pple r/-co ntr oller/ Tec hnisch e Dat en 7 50- 089 1 @ 32\ mod_ 153 252 122 291 7_6.

  • Seite 59: Versorgung

    WAGO I/O System 750 Gerätebeschreibung 750-891 Controller Modbus TCP; G4; 2ETH 4.5.3 Versorgung Tabelle 24: Technische Daten – Versorgung Spannungsversorgung System DC 24 V (−25 % ... +30 %) Max. Eingangstrom bei 24 V 500 mA Netzausfallzeit gemäß IEC 61131-2 Abhängig von externer Pufferung...

  • Seite 60: Anschlusstechnik

    Pos: 44. 2.4 /Se rie 750 (WAGO I/ O SYSTEM) /Ger äte besch reib ung (alt e Struk tur )/T echnisc he D aten /Anschlus stech nik/T echnis che D aten Date nkon takte @ 1 7\m od_ 138 0123 495 844 _6.d...

  • Seite 61: Mechanische Festigkeit

    Pos: 44. 8 /Seri e 75 0 (WAGO I/O SYSTEM )/G erät ebes chr eibun g ( alte St ruktu r)/ Tec hnisch e Dat en/ Feldb usko pple r/-co ntr oller/ Tec hnisch e Dat en - Softwa rek omp atibilität...

  • Seite 62: Zulassungen

    Pos: 47 /S erie 750 (WAGO I/ O SYSTEM) /Ge räte besch reib ung (alt e Struk tur )/Z ulassu nge n/In for matio n: Weit ere Info rm ation en z u Z ulassu nge n 75 0-xxxx @ 3\ mo d_12 271 909 671 56_ 6.doc...

  • Seite 63: Normen Und Richtlinien

    Pos: 65 /S erie 750 (WAGO I/ O SYSTEM) /Ge räte besch reib ung (alt e Struk tur )/No rme n un d Richtli nien/E MV-Nor me n FBko pple r/-c ontr oller 750 -xxxx, ohn e Vari ante nan gab e - Einl eitun g @ 5\mo d_1 245 244 309 850 _6.d...

  • Seite 64: Montieren

    Pos: 71 /Alle Serie n (Allge mein e M odul e)/Üb ersc hrift en/Ebe ne 1/M ontie ren - Üb ersch rift 1 @ 3 \mo d_1 225 446 7447 50_ 6.d ocx @ 248 98 @ 1 @ 1 Montieren Pos: 72. 1 /Seri e 75 0 (WAGO I/O SYSTEM )/ Monti ere n/De monti ere n/Einba ulag e @ 3 \mo d_1 225 446 8183 12_ 6.d ocx @ 249 01 @ 2 @ 1 Einbaulage Neben dem horizontalen und vertikalen Einbau sind alle anderen Einbaulagen erlaubt.
  • Seite 65 WAGO I/O System 750 Montieren 750-891 Controller Modbus TCP; G4; 2ETH Hinweis Gesamtausdehnung mit Kopplermodul zur Busverlängerung erhöhen! Mit dem I/O-Modul 750-628 (Kopplermodul zur Busverlängerung) können Sie die Gesamtausdehnung eines Feldbusknotens erhöhen. Bei einem solchen Aufbau stecken Sie nach dem letzten I/O-Modul eines Klemmenblocks ein I/O-Modul 750-627 (Endmodul zur Busverlängerung).

  • Seite 66: Montage Auf Tragschiene

    Pos: 72. 4 /Seri e 75 0 (WAGO I/O SYSTEM )/ Monti ere n/De monti ere n/M onta ge a uf Tra gschie ne @ 3\m od_ 122 544 722 723 4_6.

  • Seite 67: Wago Tragschienen

    35 × 8,2; 1,6 mm; Aluminium; ungelocht Pos: 72. 5 /Seri e 75 0 (WAGO I/O SYSTEM )/ Monti ere n/De monti ere n/Abstä nde @ 3\ mod _12 254 482 837 50_ 6.docx @ 2 491 8 @ 2 @ 1 Abstände...

  • Seite 68: Montagereihenfolge

    Pos: 72. 7 /Seri e 75 0 (WAGO I/O SYSTEM )/ Monti ere n/De monti ere n/M onta ger eihe nfolg e Übe rsch rift 2 und Einleitu ng @ 3\m od_ 123 177 0210 031 _6.

  • Seite 69: Geräte Einfügen Und Entfernen

    WAGO I/O System 750 Montieren 750-891 Controller Modbus TCP; G4; 2ETH Pos: 72. 12 /Alle Se rien (Allge mein e Mo dule )/Üb ersch rifte n/Ebe ne 2 /Ger äte einfü gen und ent fer nen - Üb ersch rift 2 @ 3 \mo d_1 231 768 483 250_ 6.d ocx @ 259 48 @ 2 @ 1 Geräte einfügen und entfernen...

  • Seite 70: Feldbuskoppler/Controller Einfügen

    Pos: 72. 15 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Mon tier en/De mon tier en/ Feldb usko pple r/Cont rolle r ein füg en @ 3\m od_ 123 416 8173 031 _6.

  • Seite 71: I/O-Modul Einfügen

    Pos: 72. 19 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Mon tier en/De mon tier en/I/ O-M odul einf ügen (n eut rales 3D) @ 35\ mod _15 613 820 372 53_ 6.docx...

  • Seite 72: I/O-Modul Entfernen

    Pos: 72. 21 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Mon tier en/De mon tier en/I/ O-M odul entf ern en (ne utral es 3D ) @ 35\m od_ 156 138 284 817 6_6.

  • Seite 73: Geräte Anschließen

    Pos: 75. 3 /Seri e 75 0 (WAGO I/O SYSTEM )/Wichti ge Erl äute run gen (alt e Struk tur )/Siche rheits - u nd s onstig e Hinweis e/Acht ung/Ac htun g: I/O -M odul e nicht auf Gold fed erko ntakt e leg en! @ 7\ mod _12 6631 846 363 6_6.

  • Seite 74: Leistungskontakte/Feldversorgung

    Pos: 75. 8 /Seri e 75 0 (WAGO I/O SYSTEM )/G erät ebes chr eibun g ( alte St ruktu r)/An schlüss e/Leis tun gskon takte allge mein @ 3\ mod _12 318 289 020 46_ 6.doc...

  • Seite 75: Leiter An Cage Clamp ® Anschließen

    Pos: 75. 11 /Se rie 7 50 (WAGO I/ O SYSTEM)/An schlie ßen/ Leite r a n CAGE CLAMP anschli eße n ( allge mein ) - Ü bersc hrift 2 u nd Text @ 3\ mod _12 254 4866 017 1_6 .docx...

  • Seite 76: Funktionsbeschreibung

    Pos: 79. 1 /Seri e 75 0 (WAGO I/O SYSTEM )/ Funkti onsb esch reibu ng/Be trieb ssyste m/Anla uf d es F eldbu scont rolle rs, Üb ersc hrift 3 @ 17\ mod_ 138 372 703 473 6_6.

  • Seite 77: Abbildung 37: Anlauf Des Controllers

    Pos: 81 /S erie 750 (WAGO I/ O SYSTEM) /Fu nktio nsbesc hrei bun g/Betri ebssyst em/B etrie bssyste m Co ntr oller - Diag ra mm (32 -Bit, mit Filesys tem ) @ 9\m od_ 1283 256 364 139 _6.d...

  • Seite 78: Prozessdatenaufbau

    Pos: 84. 1 /Seri e 75 0 (WAGO I/O SYSTEM )/ Funkti onsb esch reibu ng/Pr ozess abbild /Prinzipi eller Au fbau (Co ntr oller) @ 6\ mo d_1 2560 332 431 71_ 6.do...
  • Seite 79 Pos: 84. 11 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Proze ssab bild/F ür den Fel dbusc ont roller kan n ein MODBUS/TCP -Mas ter übe r...

  • Seite 80: Beispiel Für Ein Eingangsprozessabbild

    Pos: 84. 15 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Proze ssab bild/Beispi el fü r ein Ein gan gspr ozess abbild - Beispi el fü r ein A usga ngsp roze ssab bild @ 6\m od_1 256 040 947 968 _6.d...

  • Seite 81: Beispiel Für Ein Ausgangsprozessabbild

    WAGO I/O System 750 Funktionsbeschreibung 750-891 Controller Modbus TCP; G4; 2ETH 7.2.3 Beispiel für ein Ausgangsprozessabbild Als Beispiel für das Prozessabbild mit Daten von Ausgangsmodulen besteht die folgende Konfiguration aus 2 digitalen und 4 analogen Ausgängen. Das Ausgangsdaten-Prozessabbild besteht aus 4 Worten für die analogen und einem Wort für die digitalen Ausgänge, also insgesamt aus 5 Worten.

  • Seite 82: Prozessdaten Modbus Tcp

    Pos: 84. 16 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Proze ssab bild/Proz essd aten MODBUS TCP - Üb ersc hrift 3 @ 9 \mo d_1 281 511 494 153 _6.d...

  • Seite 83: Datenaustausch

    Pos: 87. 5 /Seri e 75 0 (WAGO I/O SYSTEM )/ Funkti onsb esch reibu ng/D aten aust ausch /Date naus tausc h - Sc hnittst ellen (Cont rolle r) @ 6\ mod _12 5604 472 231 2_6.
  • Seite 84 Pos: 87. 7 /Seri e 75 0 (WAGO I/O SYSTEM )/ Funkti onsb esch reibu ng/D aten aust ausch /Date naus tausc h - D er Zug riff d es Feldb usco ntroll ers auf die Dat en erfol gt mit Hilfe ei nes IEC -61 1...

  • Seite 85: Speicherbereiche

    Pos: 87. 9 /Seri e 75 0 (WAGO I/O SYSTEM )/ Funkti onsb esch reibu ng/D aten aust ausch /Speich erb ereic he MODBUS/Speich erb ereic he MODBUS - Bild (75 0-8 30, 849 ) - ohn e Ethe rNet/IP @ 6\ mod _12 560 464 2335 9_6 .docx...
  • Seite 86 Pos: 87. 13 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Date naus tausc h/Speic her ber eiche MODBUS/Speic her ber eiche MODBUS - S piegel n de r Ausg ang sdat en @ 6\m od_ 125 604 766 192 1_6.

  • Seite 87: Abbildung 41: Beispiel Deklarierung Für Remanente Merker Unter „Var Retain

    Die Aufteilung des NOVRAM-Remanentspeichers ist variabel (siehe nachfolgenden Hinweis). Hinweis NOVRAM-Speicheraufteilung in WAGO-I/O-PRO änderbar! Die Aufteilung des NOVRAM ist in der Programmiersoftware WAGO-I/O- PRO/Register „Ressourcen“/Dialogfenster „Zielsystem Einstellungen“ bei Bedarf veränderbar. Die Startadresse für den Merker-Bereich ist dabei fest adressiert. Die Bereichsgrößen und die Startadresse des Retain-Speichers sind variabel.

  • Seite 88: Adressierung

    Pos: 87. 17 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Date naus tausc h/Adr essier ung /Adres sieru ng - Einleitu ng (Cont rolle r) @ 6\ mod _125 604 792 110 9_6.

  • Seite 89: Adressierung Der I/O-Module

    Pos: 87. 20 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Date naus tausc h/Adr essier ung /Adres sieru ng - Beispiel eine r Adr essie run g @ 6 \mo d_1 256 0480 245 00_ 6.do...

  • Seite 90: Tabelle 35: Beispieladressierung

    Funktionsbeschreibung WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 35: Beispieladressierung Zählreihen- I/O-Modul Funktion Datenbreite Hardware-Adresse folge 750-467 2 AI / 0-10 Volt 2 x 16 Bit %IW0 u.%IW1 750-400 2 DI 2 x 1 Bit %IX2.0 u.%IX2.1...

  • Seite 91: Iec-61131-3-Adressräume

    Pos: 87. 22 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Date naus tausc h/Adr essier ung /IEC-6 1131 -3 -Adres srä ume - Üb ersc hrift 4 @ 6\mo d_1 256 048 478 468 _6.d...

  • Seite 92: Absolute Adressierung

    Pos: 87. 27 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Date naus tausc h/Adr essier ung /Adres sieru ng - Beispiel adr essie rung @ 6\ mo d_1 2560 497 284 84_ 6.do...
  • Seite 93 WAGO I/O System 750 Funktionsbeschreibung 750-891 Controller Modbus TCP; G4; 2ETH Merker %MX11.0 … 15 %MX12.0 … 15 Byte %MB22 %MB23 %MB24 %MB25 %MW11 %MW12 Wort Doppelwort %MD5 (oberer Teil) %MD6 (unterer Teil) Adressen berechnen (in Abhängigkeit von der Wortadresse): Bit-Adresse: Wortadresse .0 bis .15...

  • Seite 94: Datenaustausch Modbus/Tcp-Master Und I/O-Module

    Pos: 87. 29 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Date naus tausc h/Dat ena ustau sch - Date naus tausc h M ODBUS/TCP- Maste r u nd I/ O-M odul e @ 6\mo d_1 256 049 861 734 _6.d...

  • Seite 95: Abbildung 42: Datenaustausch Zwischen Modbus-Master Und I/O-Modulen

    WAGO I/O System 750 Funktionsbeschreibung 750-891 Controller Modbus TCP; G4; 2ETH Abbildung 42: Datenaustausch zwischen MODBUS-Master und I/O-Modulen Ab Adresse 0x1000 liegen die Registerfunktionen. Diese sind analog mit den implementierten MODBUS-Funktionscodes (read/write) ansprechbar. Anstatt der Adresse eines Modulkanals wird dazu die jeweilige Registeradresse angegeben.

  • Seite 96: Datenaustausch Sps-Funktionalität (Cpu) Und I/O-Module

    Pos: 87. 31 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Date naus tausc h/Dat ena ustau sch - Date naus tausc h SPS-F unktio nalität (CPU) und I/O- Mod ule @ 6\ mod_ 125 604 989 681 2_6.

  • Seite 97: Datenaustausch Master Und Sps-Funktionalität (Cpu)

    Pos: 87. 34 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Date naus tausc h/Dat ena ustau sch - Beispiel MODBUS/TCP -Mas ter und SPS-Fun ktion alität (CPU) @ 6\m od_ 125 6050 019 140 _6.d...
  • Seite 98 Pos: 87. 35 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Date naus tausc h/Dat ena ustau sch - Anwen dun gsbeis piel, Ad ressie run gsbeis piel f ür...

  • Seite 99: Anwendungsbeispiel

    WAGO I/O System 750 Funktionsbeschreibung 750-891 Controller Modbus TCP; G4; 2ETH 7.3.6 Anwendungsbeispiel Abbildung 44: Adressierungsbeispiel für einen Feldbusknoten Pos: 88 /D oku ment ation allge mein /Glied eru ngsel eme nte/ -- -Seitenw echsel -- - @ 3 \mo d_1 221 108 0450 78_ 0.d ocx @ 218 08 @ @ 1 Handbuch Version 1.0.3...

  • Seite 100: In Betrieb Nehmen

    Pos: 90. 4 /Seri e 75 0 (WAGO I/O SYSTEM )/I n Betri eb n ehm en/ Feld buskn ote n in Bet rieb neh me n/Einleitu ng - Ende (Kop fstatio n) - Pro gra mmi eru ng @ 34\ mod _15 507 642 9944 4_6 .docx...

  • Seite 101: Pc Und Feldbusknoten Anschließen

    Pos: 90. 8 /Seri e 75 0 (WAGO I/O SYSTEM )/I n Betri eb n ehm en/ Feld buskn ote n in Bet rieb neh me n/Hochl auf und LEDs ( FBK/Cont r) @ 34\ mod _15 505 639 050 03_6 .docx...

  • Seite 102: Ip-Adresse An Den Feldbusknoten Vergeben

    Pos: 90. 13 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /Fel dbusk not en in B etrie b ne hm en/Hinw eis: IP-Ad ress e mu ss ein deuti g sein ! @ 4\mo d_1 243 596 850 245 _6.d...

  • Seite 103: Abbildung 45: Adresswahlschalter, Hier Z. B. Einstellung Des Wertes

    Pos: 90. 20.3 /Serie 75 0 (WAGO I/O SYSTEM )/In B etrie b ne hm en/ Feldb uskn oten in Bet rieb neh men/ IP-Adr esse mit d em Ad ressw ahlsch alter ver geb en - Schritt e 1 -3 @ 5\m od_ 124 394 9663 207 _6.

  • Seite 104: Ip-Adresse Mit Dhcp Vergeben

    Pos: 90. 21.1 /Serie 75 0 (WAGO I/O SYSTEM )/In B etrie b ne hm en/ Feldb uskn oten in Bet rieb neh men/ IP-Adr esse mit DHCP ve rge ben - Üb ersc hrift 3 @ 3 4\m od_ 155 048 730 6161 _6.
  • Seite 105 WAGO I/O System 750 In Betrieb nehmen 105 750-891 Controller Modbus TCP; G4; 2ETH Wurde die IP-Adresse mittels DHCP vergeben, so kann diese über die Einstellungen bzw. die Ausgaben des jeweiligen DHCP-Servers ermittelt werden, wie beispielsweise über die Ausgabe von „Open DHCP“.

  • Seite 106: Dhcp Aktivieren Über „Wago Ethernet Settings" (Ohne Vorhandene Ip-Adresse)

    Sollte DHCP jedoch nicht aktiv sein und Sie haben keinen Zugriff über eine IP-Adresse auf die Kopfstation Ihres Feldbusknoten, können Sie DHCP auch über „WAGO Ethernet Settings“ in dem Register Netzwerk aktivieren. Zur Datenkommunikation über die serielle Service-Schnittstelle können WAGO- Kommunikationskabel oder WAGO-Funkadapter verwendet werden.

  • Seite 107: Dhcp Aktivieren Über Wbm (Mit Vorhandener Ip-Adresse)

    WAGO I/O System 750 In Betrieb nehmen 107 750-891 Controller Modbus TCP; G4; 2ETH 8.3.2.2 DHCP aktivieren über WBM (mit vorhandener IP-Adresse) Im Auslieferungszustand des Feldbuskopplers/Controllers ist die dynamische Vergabe der IP-Adresse mittels "Dynamic Host Configuration Protocol" (DHCP) aktiv. Sollte DHCP jedoch nicht aktiv sein und Sie haben bereits über eine IP-Adresse Zugriff auf das WBM, können Sie auf der WBM-Seite „TCP/IP“...

  • Seite 108: Ip-Adresse Mit „Wago Ethernet Settings" Vergeben

    Pos: 90. 23.1 /Serie 75 0 (WAGO I/O SYSTEM )/In B etrie b ne hm en/ Feldb uskn oten in Bet rieb neh men/ IP-Adr esse mit "WAG O Ethe rne t Settin gs" v erg ebe n - Ü...
  • Seite 109 Pos: 90. 23.1 1 /Se rie 7 50 (WAG O I/O SYSTE M)/I n Betri eb n eh men/ Feld busk note n in Bet rieb ne hme n/IP-Ad resse mit "WAGO Eth ern et Setti ngs "...

  • Seite 110: Ip-Adresse Über Ein Sps-Programm Vergeben

    Pos: 90. 25 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /Fel dbusk not en in B etrie b ne hm en/IP-Ad ress e mit eine m SPS-Pro gra mm v erg ebe n (C ontr oller ) @ 34\m od_ 155 074 982 621 6_6.

  • Seite 111: Ip-Adresse Mit Bootp Vergeben

    Pos: 90. 27.3 /Serie 75 0 (WAGO I/O SYSTEM )/In B etrie b ne hm en/ Feldb uskn oten in Bet rieb neh men/B ootP m uss in de r Kopfst atio n aktivie rt s ein! @ 34\ mod _15 504 949 531 60_6 .docx...
  • Seite 112 Pos: 90. 27.8 /Serie 75 0 (WAGO I/O SYSTEM )/In B etrie b ne hm en/ Feldb uskn oten in Bet rieb neh men/ IP-Adr esse übe r BootP v erg ebe n (Üb...

  • Seite 113: Gründe Für Eine Fehlgeschlagene Ip-Adressvergabe

    WAGO I/O System 750 In Betrieb nehmen 113 750-891 Controller Modbus TCP; G4; 2ETH Pos: 90. 27.1 0 /Se rie 7 50 (WAG O I/O SYSTE M)/I n Betri eb n eh men/ Feld busk note n in Bet rieb ne hme n/Gr ünd e fü r ein e fe hlgesc hlag ene IP-Adr essver gab e ( bei Boo tP) (Ko pple r) @ 6\ mod_ 126 450 526 054 1_6. docx @ 48 754 @ 4 @ 1 8.3.5.1...

  • Seite 114: Ip-Adresse Dauerhaft Übernehmen (Option „Static")

    Pos: 90. 29.3 /Serie 75 0 (WAGO I/O SYSTEM )/In B etrie b ne hm en/ Feldb uskn oten in Bet rieb neh men/D as U mschalt en auf di e Op tion neh men Sie im We b-Bas ed- Man ag.

  • Seite 115: Funktion Des Feldbusknotens Testen

    Pos: 90. 31.3 /Serie 75 0 (WAGO I/O SYSTEM )/In B etrie b ne hm en/ Feldb uskn oten in Bet rieb neh men/H ochla uf u nd LEDs (FBK/C ontr ) @ 34\ mod _155 056 390 500 3_6.

  • Seite 116: Flash-Dateisystem Vorbereiten

    Pos: 90. 33.6 /Serie 75 0 (WAGO I/O SYSTEM )/In B etrie b ne hm en/ Feldb uskn oten in Bet rieb neh men/H ochla uf u nd LEDs (FBK/C ontr ) @ 34\ mod _155 056 390 500 3_6.
  • Seite 117 WAGO I/O System 750 In Betrieb nehmen 117 750-891 Controller Modbus TCP; G4; 2ETH Um das Dateisystem zu formatieren und nachfolgend die Webseiten des WBMs in das Flash-Dateisystem zu extrahieren, wählen Sie in der oberen Menüleiste die Schaltfläche Dateisystem zurücksetzen].

  • Seite 118: Systemzeit Synchronisieren

    Pos: 90. 35.5 /Serie 75 0 (WAGO I/O SYSTEM )/In B etrie b ne hm en/ Feldb uskn oten in Bet rieb neh men/H ochla uf u nd LEDs (FBK/C ontr ) @ 34\ mod _155 056 390 500 3_6.
  • Seite 119 Pos: 90. 35.7 /Serie 75 0 (WAGO I/O SYSTEM )/In B etrie b ne hm en/ Feldb uskn oten in Bet rieb neh men/U hrz eit sync hro nisier en - "WAGO Eth Setti ngs" sta rten , Scre ensh otbsp , Sychnc hr.,...

  • Seite 120: Werkseinstellungen Wiederherstellen

    Pos: 90. 37.2 /Serie 75 0 (WAGO I/O SYSTEM )/In B etrie b ne hm en/ Feldb uskn oten in Bet rieb neh men/W erks einstell ung en wie der hers tellen - Einleit ung @ 5\ mod _12 446 456 129 37_ 6.docx...

  • Seite 121: Pfc Mit Wago-I/O-Pro Programmieren

    Pos: 92. 5 /Seri e 75 0 (WAGO I/O SYSTEM )/I n Betri eb n ehm en/I n WAGO- I/O-PRO pr ogr am mier en/Hinw eis: Z ur N utzun g d es PLC-Br owse rs mit Adminis trat orb enu tzer date n a nmel den! @ 1 4\mo d_1 361 182 544 053 _6.d...

  • Seite 122: Abbildung 47: Anmeldung Im Plc-Browser

    Pos: 92. 6 /Seri e 75 0 (WAGO I/O SYSTEM )/I n Betri eb n ehm en/I n WAGO- I/O-PRO pr ogr am mier en/PFC mit WAGO -I/O -PRO p rog ram mier en - Besc hrei bung Teil 2 @ 9\m od_ 128 2112 143 230 _6.d...

  • Seite 123: Abbildung 48: Dialogfenster Zielsystemeinstellungen

    Pos: 92. 9 /Seri e 75 0 (WAGO I/O SYSTEM )/I n Betri eb n ehm en/I n WAGO- I/O-PRO pr ogr am mier en/Proj ekt a nleg en, Pr ogr am mier art w ähle...

  • Seite 124: Controller Mit Dem I/O-Konfigurator Konfigurieren

    Pos: 92. 14 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /In WAGO -I/O -PRO p rog ram mie ren/C ontr oller mit dem I/O-K onfig urat or k onfig urie ren @ 4\ mod _12 409 073 991 09_ 6.doc...
  • Seite 125 Pos: 92. 15 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /In WAGO -I/O -PRO p rog ram mie ren/ Zug riffsb er echtig ung änd ern 75 0-8 82 @ 9\m od_ 128 222 1897 769 _6.

  • Seite 126: Controller Mit Der Datei „Io-Config.xml" Konfigurieren

    Pos: 92. 24 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /In WAGO -I/O -PRO p rog ram mie ren/ Feld busc ontr oller mit d er D atei io -co nfig.x...
  • Seite 127 Pos: 92. 28 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /In WAGO -I/O -PRO p rog ram mie ren/ Mit d er D atei EA-co nfig.x ml ko nfigu rier en - Z eilen hinzuf üge...

  • Seite 128: Ethernet-Bibliotheken Für Wago-I/O-Pro

    Pos: 92. 30 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /In WAGO -I/O -PRO p rog ram mie ren/E THERNET-Bibliot hek en fü r WAGO -I/O -PRO @ 4 \mo d_1 240 922 0208 12_ 6.d...
  • Seite 129 Weitere Information Eine detaillierte Beschreibung der Bausteine und der Software-Bedienung entnehmen Sie der Online-Hilfe von WAGO-I/O-PRO oder dem Handbuch WAGO-I/O-PRO auf der Internetseite http://www.wago.com. Pos: 92. 33 /D okum ent ation allge mein/ Gliede run gsele me nte/ ---Sei tenwe chsel --- @ 3\ mod _12 211 080 450 78_ 0.docx @ 2 180 8 @ @ 1 Handbuch Version 1.0.3...

  • Seite 130: Einschränkungen Im Funktionsumfang

    Pos: 92. 34 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /In WAGO -I/O -PRO p rog ram mie ren/Einsc hr änku ngen im Funk tions umf ang @ 4\ mod _12 4081 331 904 6_6 .docx...
  • Seite 131 Pos: 92. 41 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /In WAGO -I/O -PRO p rog ram mie ren/Einsc hr änku ngen im Funk tions umf ang - Hinweis EEPROM T eil 1 @ 7\m od_ 127 131 978 682 6_6.

  • Seite 132: Generelle Hinweise Zu Den Iec-Tasks

    Pos: 92. 46 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /In WAGO -I/O -PRO p rog ram mie ren/ Gene relle Hinweise zu d en IEC -Ta sks @ 4\mo d_1 240 925 127 250 _6.d...

  • Seite 133: Abbildung 50: Watchdog-Laufzeit Kleiner Als Tasklaufzeit

    WAGO I/O System 750 PFC mit WAGO-I/O-PRO programmieren 133 750-891 Controller Modbus TCP; G4; 2ETH Für zyklische Tasks mit aktiviertem Watchdog zur Zykluszeitüberwachung gilt: Hinweis Hinweise zur Einstellung des Watchdogs! Für jede angelegte Task kann ein Watchdog aktiviert werden, der die Abarbeitungszeit der jeweiligen Task überwacht.

  • Seite 134: Ablaufschema Einer Iec-Task

    Pos: 92. 51 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /In WAGO -I/O -PRO p rog ram mie ren/Abl aufsc hem a ein er IEC -Ta sk @ 4 \mo d_1 240 983 766 218 _6.d...
  • Seite 135 Pos: 92. 56 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /In WAGO -I/O -PRO p rog ram mie ren/Hi nweis: Maxim ale Anz ahl a n IEC- Tasks 30- 2 ( 88x, 849, 88 9) @ 18\ mod _13 916 958 355 29_6 .docx...

  • Seite 136: Systemereignisse

    Pos: 92. 59 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /In WAGO -I/O -PRO p rog ram mie ren/Syst eme reig nisse @ 4\ mod _12 410 9639 331 2_6 .docx...
  • Seite 137 Funktionsbaustein finden Sie detailliert beschrieben in dem Handbuch zum Programmiertool WAGO-I/O-PRO im Internet unter http://www.wago.com. Pos: 92. 60 /D okum ent ation allge mein/ Gliede run gsele me nte/ ---Sei tenwe chsel --- @ 3\ mod _12 211 080 450 78_ 0.docx @ 2 180 8 @ @ 1 Handbuch Version 1.0.3...

  • Seite 138: Iec-Programm Auf Den Feldbuscontroller Übertragen

    Pos: 92. 61 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /In WAGO -I/O -PRO p rog ram mie ren/IEC -Prog ra mm auf d en C ontr oller übe rtr age n @ 4\mo d_1 241 097 223 359 _6.d...

  • Seite 139: Applikation Mittels Serieller Service-Schnittstelle Übertragen

    Pos: 92. 68 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /In WAGO -I/O -PRO p rog ram mie ren/Ap plikatio n mit tels se rielle r Servic e-Sch nittstell e üb...

  • Seite 140: Abbildung 53: Dialogfenster „Kommunikationsparameter", Erstellen Einer Neuen

    Pos: 92. 69 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /In WAGO -I/O -PRO p rog ram mie ren/Hi nweis: Zur Prog ra mmie run g des F eldbus cont rolle rs mit Adminis trat orb enu tzer da a nm elden ! (Einlo gge n) @ 14\ mod _13 611 798 152 90_ 6.docx...

  • Seite 141: Abbildung 54: Anmeldung Für Programmierzugriff

    Pos: 92. 70 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /In WAGO -I/O -PRO p rog ram mie ren/ Online, Einlog gen, B ootp rojek t er zeug en, St art en d er Pr ogr am mab arb eitun g @ 4 \mo d_1 242 106 439 171 _6.d...
  • Seite 142 142 PFC mit WAGO-I/O-PRO programmieren WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Um jedoch die Programmabarbeitung zu stoppen, klicken Sie zuerst im Menü Online auf den Menüpunkt Stop und anschließend im Menü Online auf den Menüpunkt Ausloggen.

  • Seite 143: Applikation Mittels Feldbus Via Ethernet Übertragen

    Pos: 92. 72 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /In WAGO -I/O -PRO p rog ram mie ren/Ap plikatio n via E THERNET ü bert rag en (88 1, 8 80) @ 8\ mod _12 789 406 1463 4_6 .docx...
  • Seite 144 Pos: 92. 73 /Se rie 7 50 (WAGO I/ O SYSTEM)/ In Bet rieb neh men /In WAGO -I/O -PRO p rog ram mie ren/ Online, Einlog gen, B ootp rojek t er zeug en, St art en d er Pr ogr am mab arb eitun g @ 4 \mo d_1 242 106 439 171 _6.d...

  • Seite 145: Im Web-Based-Management-System (Wbm) Konfigurieren

    Pos: 94. 1 /Seri e 75 0 (WAGO I/O SYSTEM )/We b-Base d- Man age men t-Syste m WBM/ Im We b-Bas ed- Man age me nt-Syste m k onfig urie ren (Einleitu ng und Ü bers chrift 1) >Admi...

  • Seite 146: Wbm Öffnen

    Bei dem ersten Aufruf einer Konfigurationsseite erscheint ein Anmeldedialog. Geben Sie im Anmeldedialog Ihren Benutzernamen und das Passwort ein (standardmäßig: User = „admin“, Passwort = „wago“ oder User = „user“, Passwort = „user“). Die entsprechende WBM-Seite wird aufgebaut. Führen Sie die gewünschten Einstellungen durch.

  • Seite 147: Wbm

    Pos: 94. 2 /Seri e 75 0 (WAGO I/O SYSTEM )/We b-Base d- Man age men t-Syste m WBM/S eite I nfor mati on/I nfor mati on - Bild-Beispi elauf bau (75 0-8 9x) allge mein gültig...

  • Seite 148: Information

    Pos: 94. 5 /Seri e 75 0 (WAGO I/O SYSTEM )/We b-Base d- Man age men t-Syste m WBM/S eite I nfor mati on/I nfor mati on - Ta belle (75 0-8 9x) Teil 1 @ 3 1\m od_ 152 361 263 6875 _6.

  • Seite 149: Administration

    Pos: 94. 11 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite Ad minist ratio n/Ad ministr ation - Einleit ung @ 3 2\mo d_1 537 953 569 394 _6.d...
  • Seite 150 Pos: 94. 18 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite Ad minist ratio n/Ad ministr ation - Tab elle 1. 3 SSL Ce rtificat es @ 32\m od_ 153 795 354 302 2_6.

  • Seite 151: Backup & Restore

    Pos: 94. 21 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite Ba ckup & R esto re/Back up & Re stor e - Einl eitun g - B eding ung en (89x ) @ 3 2\m od_ 153 916 074 6111 _6.

  • Seite 152: Tabelle 46: Wbm-Seite „Backup & Restore

    152 Im Web-Based-Management-System (WBM) konfigurieren WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 46: WBM-Seite „Backup & Restore“ Service Control / Status Eintrag Schaltfläche Beschreibung Erstellt ein vollständiges Sicherungsabbild des Backup device settings to Feldbuscontrollers auf dem internen Laufwerk.
  • Seite 153 WAGO I/O System 750 Im Web-Based-Management-System (WBM) konfigurieren 153 750-891 Controller Modbus TCP; G4; 2ETH Eintrag Wert Beschreibung READY Funktion bereit zur Ausführung. Funktion wird gerade ausgeführt. Erforderliche Daten CHECK werden gesammelt und geprüft. Funktion wird gerade ausgeführt und ist zu x% RUN (x%) abgeschlossen.
  • Seite 154 Pos: 94. 23 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite Ba ckup & R esto re/Back up R estor e - Teil 2 - (89x ) @ 32\ mod _15 392 5445 842 2_6 .docx...

  • Seite 155: Clock

    Pos: 94. 25 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite Cl ock/Clock - Einleit ung - Echt zeitu hr @ 4\m od_ 124 262 799 4671 _6.

  • Seite 156: Tabelle 47: Wbm-Seite „Clock

    156 Im Web-Based-Management-System (WBM) konfigurieren WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 47: WBM-Seite „Clock“ Clock Settings Eintrag Standardwert Wert (Beispiel) Beschreibung Device local time aktuelle Uhrzeit einstellen 00:00:00 08:30:38 (HH:MM:SS) Device local date aktuelles Datum einstellen...

  • Seite 157: Miscellaneous

    Pos: 94. 32 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite Miscella neo us/Mis cellan eous - Einleit ung @ 3 2\mo d_1 538 399 361 323 _6.d...

  • Seite 158: Storage Media

    Pos: 94. 37 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite U pda te/Up date - Einleit ung @ 3 1\m od_1 524 220 190 538 _6.d...

  • Seite 159: 10.11 Ethernet

    Pos: 94. 41 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite E THERNET/Eth ern et - Ta belle Teil 1 Phy./ MAC Addr. Filt er/Switch Confi gur ation (89 x) @ 31\ mod _15 236 222 5458 9_6 .docx...
  • Seite 160 160 Im Web-Based-Management-System (WBM) konfigurieren WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH MAC Address Filter Settings Eintrag Standard- Beschreibung wert Enable filter MAC-Adressenfilter aktivieren.  Je nach Betriebsart des MAC-Addressfilters (Whitelist/Blacklist) werden die nachfolgend  eingetragenen MAC-Adressen geblockt oder zugelassen.
  • Seite 161 Pos: 94. 43 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite E THERNET/Hinw eis: M TU-W ert nur für Fr ag menti eru ng ei nstelle n! @ 31\ mod _15 2362 525 576 7_6.
  • Seite 162 162 Im Web-Based-Management-System (WBM) konfigurieren WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Hinweis Nicht alle ETHERNET-Ports deaktivierbar! Beachten Sie, dass es nicht möglich ist, beide ETHERNET-Ports abzuschalten. Sind beide Ports deaktiviert und Sie klicken auf die Schaltfläche [SUBMIT], wird die Auswahl nicht angenommen und die vorherigen Werte werden wieder hergestellt.

  • Seite 163: 10.12 Protocols

    Pos: 94. 47 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite P rotoc ols/Pro tocols - Einleit ung @ 32 \mo d_1 537 448 856 553_ 6.d...
  • Seite 164 164 Im Web-Based-Management-System (WBM) konfigurieren WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH CODESYS aktivieren  CODESYS (Port 2455)  CODESYS deaktivieren  Pos: 94. 51 /D okum ent ation allge mein/ Gliede run gsele me nte/ ---Sei tenwe chsel --- @ 3\ mod _12 211 080 450 78_ 0.docx @ 2 180 8 @ @ 1 Handbuch Version 1.0.3...

  • Seite 165: 10.13 Snmp

    Pos: 94. 52.2 /Serie 75 0 (WAGO I/O SYSTEM )/Web -Base d-M ana ge ment -Syste m WBM/Seit e SNMP/SNMP V1 /2c/3 - Einleit ung @ 3 1\m od_1 530 266 411 134 _6.d...

  • Seite 166: 10.13.1 Snmp V1/V2C

    Pos: 94. 52.8 /Serie 75 0 (WAGO I/O SYSTEM )/Web -Base d-M ana ge ment -Syste m WBM/Seit e SNMP/SNMP v 1/v2c _ - Ü bers chrift 3 @ 31\ mod _15 302 779 8292 6_6 .docx...

  • Seite 167: 10.13.2 Snmp V3

    WAGO I/O System 750 Im Web-Based-Management-System (WBM) konfigurieren 167 750-891 Controller Modbus TCP; G4; 2ETH Pos: 94. 52.1 3 /Se rie 7 50 (WAG O I/O SYSTE M)/We b-Bas ed- Man age men t-Syste m WBM /Seite SNMP/SN MP v3_ - Üb ersc hrift 3 @ 3 1\m od_ 153 027 898 5743 _6. docx @ 49 037 5 @ 3 @ 1 10.13.2 SNMP V3...

  • Seite 168: 10.14 Sntp

    Pos: 94. 54 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite SN TP/SNTP - Ü be rschrif t 2 @ 33\ mo d_15 409 101 580 23_ 6.doc...

  • Seite 169: 10.15 Tcp/Ip

    Pos: 94. 60 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite TCP/IP/ TCP/IP - Tab elle ( 750 -89x ) @ 31\ mod _152 362 707 955 2_6.

  • Seite 170: 10.16 Modbus

    Pos: 94. 62 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite MODBUS/M odb us - Einl eitun g mit Übe rschri ft 2 @ 4\ mod _12 4280 124 990 6_6.
  • Seite 171 Pos: 94. 68 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite MODBUS/M odb us Watc hdo g - Tab elle ( 89x ) @ 3 1\m od_ 152 414 711 2758 _6.

  • Seite 172: 10.17 Modbus Mapping

    Pos: 94. 70 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite Mo dbus Map ping /Mo dbus Ma pping - Besc hrei bun g un d T abell en @ 37\ mod _16 052 666 2983 0_6 .docx...
  • Seite 173 WAGO I/O System 750 Im Web-Based-Management-System (WBM) konfigurieren 173 750-891 Controller Modbus TCP; G4; 2ETH Modbus Coils [bit addresses] Eintrag Standardwert Wert (Beispiel) Beschreibung I/O Module 1 … n Steckplatz des digitalen I/O-Moduls am Lokalbus, beginnend mit 1 hinter der...
  • Seite 174 174 Im Web-Based-Management-System (WBM) konfigurieren WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Digital Output (FC5, FC15) Eintrag Standardwert Wert (Beispiel) Beschreibung Modbus 0xXXXX – 0x0000 – 0x01FF Coil-Adressbereich der zugehörigen address 0xYYYY digitalen Ausgangsdaten Description physical output Beschreibung des Inhalts für den...

  • Seite 175: 10.18 I/O Data

    Pos: 94. 79 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite I/O Da ta/I/ O Dat a - Tab elle Teil 2 @ 32 \mo d_1 539 602 174 158_ 6.d...

  • Seite 176: 10.19 Plc Application

    Pos: 94. 82 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite PL C Applicati on/PLC A pplicati on - Ta belle (89x ) Co ntr oller mit We bVisu @ 3 2\m od_ 153 960 331 1164 _6.

  • Seite 177: Tabelle 60: Wbm-Seite „Plc Application

    WAGO I/O System 750 Im Web-Based-Management-System (WBM) konfigurieren 177 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 60: WBM-Seite „PLC Application“ Application Information Eintrag Standard Beschreibung - wert Titel des WAGO I/O-PRO-Projektes Title Version des WAGO I/O-PRO-Projektes Version Erstelldatum des WAGO I/O-PRO-Projektes...
  • Seite 178 178 Im Web-Based-Management-System (WBM) konfigurieren WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Aktivieren, wenn die Schreibberechtigungen auf die Ausgänge aller I/O-Module anhand einer vorhandenen Datei „io_config.xml“ zugewiesen werden sollen.  Beachten Sie dabei, ob bereits eine Steuerungskonfiguration angelegt wurde und, wenn ja, ob diese korrekt oder fehlerhaft ist (siehe nachfolgende Tabelle).

  • Seite 179: 10.20 Webvisu

    Pos: 94. 84 /Se rie 7 50 (WAGO I/ O SYSTEM)/W eb-Bas ed -Ma nag eme nt-Syst em WB M/Seite W ebVisu/We bVisu - Einleitu ng ( 89x ) @ 3 2\m od_ 153 984 6535 952 _6.
  • Seite 180 180 Im Web-Based-Management-System (WBM) konfigurieren WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Hinweis Rückkehr von „WebVisu.htm“-Seite nur über IP-Adresse des Feldbuscontrollers möglich! Die Seite „Webvisu.htm“ verfügt nicht über Hyperlinks, die auf die anderen WBM-Seiten verlinken. Um die „WebVisu.htm“ als Startseite zu deaktivieren...

  • Seite 181: Diagnose

    Pos: 98. 1 /Seri e 75 0 (WAGO I/O SYSTEM )/Dia gnos e/F eldb uskop pler/ -co ntroll er/LED -Signalisie run g - Einl eitun g (C ont roller ) @ 6\m od_ 1256 651 527 937 _6.d...

  • Seite 182: Feldbusstatus Auswerten

    Pos: 98. 8.1 /Se rie 750 (WAGO I/ O SYSTEM) /Diagn ose/ Feld busko pple r/-c ont roller /Fel dbuss tatu s ausw ert en ( Link AC T 1, 2, MS, NS) @ 7\m od_ 126 649 919 6859 _6.

  • Seite 183: Knotenstatus Auswerten - I/O-Led (Blinkcode-Tabelle)

    Pos: 98. 10.2 /Serie 75 0 (WAGO I/O SYSTEM )/Diag nose /Fel dbusk oppl er/ -cont rolle r/Knot enst atus auswe rte n 1. 1 - I /O- LED (88 0) @ 18 \mo d_1 390 3815 637 71_ 6.do...

  • Seite 184: Abbildung 57: Knotenstatus -Signalisierung Der I/O-Led

    184 Diagnose WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Abbildung 57: Knotenstatus -Signalisierung der I/O-LED Abbildung 58: Kodierung der Fehlermeldung Beispiel eines I/O-Modulfehlers: • Die I/O-LED leitet mit der 1. Blinksequenz (ca. 10 Hz) die Fehleranzeige ein.

  • Seite 185: Tabelle 64: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 1

    Pos: 98. 11 /Se rie 7 50 (WAGO I/ O SYSTEM)/Di agn ose/ Feld busko pple r/-c ontr oller/Blink code -T abell en - Fe hlerc ode 1 - 1... 9 ( 750 -08 9x) @ 15\ mod _13 685 198 911 96_ 6.docx...
  • Seite 186 Pos: 98. 13 /Se rie 7 50 (WAGO I/ O SYSTEM)/Di agn ose/ Feld busko pple r/-c ontr oller/Blink code -T abell en - Fe hlerc ode 1 - 14 (75 0-0 89x ) @ 3 4\m od_ 155 0135 419 254 _6.

  • Seite 187: Tabelle 65: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 2

    Pos: 98. 15 /Se rie 7 50 (WAGO I/ O SYSTEM)/Di agn ose/ Feld busko pple r/-c ontr oller/Blink code -T abell en - Fe hlerc ode 2 .. . 7 (89x ) @ 3 4\m od_ 155 014 752 516 7_6.

  • Seite 188: Tabelle 66: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 3

    188 Diagnose WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 66: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 3 Fehlercode 3: „Protokollfehler Lokalbus“ Fehler- Fehler- Abhilfe argument beschreibung --- Befinden sich Potentialeinspeisemodule mit Busnetzteil (750-613) im Knoten? --- 1. Überprüfen Sie, ob diese Potentialeinspeisemodule korrekt mit Spannung versorgt werden.

  • Seite 189: Tabelle 67: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 4

    WAGO I/O System 750 Diagnose 189 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 67: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 4 Fehlercode 4: „Physikalischer Fehler Lokalbus“ Fehler- Fehler- Abhilfe argument beschreibung 1. Schalten Sie die Versorgungsspannung des Knotens aus. 2. Stecken Sie ein I/O-Modul mit Prozessdaten hinter die Kopfstation.

  • Seite 190: Tabelle 68: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 5

    190 Diagnose WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 68: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 5 Fehlercode 5: „Initialisierungsfehler Lokalbus“ Fehler- Fehler- Abhilfe argument beschreibung Fehler bei der 1. Schalten Sie die Versorgungsspannung des Knotens aus.

  • Seite 191: Tabelle 70: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 7

    Pos: 98. 16 /Se rie 7 50 (WAGO I/ O SYSTEM)/Di agn ose/ Feld busko pple r/-c ontr oller/Blink code -T abell en - Fe hlerc ode 8... 9 ( Fehl erco de nicht g enu tzt) @ 12 \mo d_1 339 150 6473 06_ 6.d...

  • Seite 192: Tabelle 75: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 13

    Pos: 98. 19 /Se rie 7 50 (WAGO I/ O SYSTEM)/Di agn ose/ Feld busko pple r/-c ontr oller/Blink code -T abell en - Fe hlerc ode 12 ... 1 3 (7 50 -89x ) @ 3 3\m od_ 154 099 525 9887 _6.

  • Seite 193: Usr-Led

    Pos: 98. 21 /Se rie 7 50 (WAGO I/ O SYSTEM)/Di agn ose/ Feld busko pple r/-c ontr oller/ LED-Sign alisieru ng - USR-LED @ 6\ mod _125 924 984 660 9_6. docx @ 45 644 @ 4 @ 1...

  • Seite 194: Versorgungsspannungsstatus Auswerten

    194 Diagnose WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 11.1.3 Versorgungsspannungsstatus auswerten Im Einspeiseteil des Gerätes befinden sich zwei grüne LEDs zur Anzeige der Versorgungsspannungen. Die LED „A“ zeigt die 24V-Versorgung des Feldbusknotens an. Die LED „B“ bzw. „C“ meldet die Versorgung, die an den Leistungskontakten für die Feldseite zur Verfügung steht.

  • Seite 195: Fehlerverhalten

    Pos: 98. 25 /Se rie 7 50 (WAGO I/ O SYSTEM)/Di agn ose/ Feld busko pple r/-c ontr oller/ Fe hlerv erh alten , F eldbu sausf all - Mod bus (89x ) @ 37\ mod_ 159 853 078 199 5_6.

  • Seite 196: Lokalbusfehler

    Pos: 98. 27 /Se rie 7 50 (WAGO I/ O SYSTEM)/Di agn ose/ Feld busko pple r/-c ontr oller/ Lokal busf ehle r (8 9x) Ko pfsta tion @ 33 \mo d_1 549 4467 461 82_ 6.do...

  • Seite 197: Feldbuskommunikation

    Pos: 101 .1 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Fel dbusk om munik ation /ETHERNET/E THERNET-Einleit ungs text @ 4\ mod _12 3676 373 350 2_6. docx @ 28 161 @ @ 1...

  • Seite 198: Ip-Adressen

    198 Feldbuskommunikation WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Die wichtigsten Informationen in dem IP-Header sind die IP-Adressen vom Absender und Empfänger sowie das benutzte Transportprotokoll. IP-Adressen Für die Kommunikation im Netz muss jeder Feldbusknoten über eine 32-Bit lange Internet-Adresse (IP Adresse) verfügen.

  • Seite 199: Tabelle 81: Netzwerkklasse Class C

    WAGO I/O System 750 Feldbuskommunikation 199 750-891 Controller Modbus TCP; G4; 2ETH • Class C: (Net-ID: Byte 1 … Byte 3, Host-ID: Byte 4) Tabelle 81: Netzwerkklasse Class C z. B. 11000101 00010000 11101000 00010110 Net-ID Host-ID Die höchsten Bits bei Class C-Netzen sind immer '110'.

  • Seite 200: Tabelle 83: Beispiel: Klasse B-Adresse Mit Feld Für Subnetzwerk-Id

    200 Feldbuskommunikation WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Subnetzwerke Um das Routing innerhalb von großen Netzwerken zu ermöglichen, wurde in der Spezifikation RFC 950 eine Konvention eingeführt. Dabei wird ein Teil der Internet-Adresse, die Host-ID, weiter unterteilt und zwar in eine Subnetzwerknummer und die eigentliche Stationsnummer des Knoten.

  • Seite 201: Tabelle 87: Beispiel Für Eine Ip-Adresse Aus Einem Class B-Netz

    WAGO I/O System 750 Feldbuskommunikation 201 750-891 Controller Modbus TCP; G4; 2ETH Der Empfängerknoten, der sich in einem Subnetz befindet, berechnet zunächst die richtige Netzwerknummer aus seiner eigenen IP-Adresse und der Subnetzwerk-Maske. Erst im Anschluss daran, überprüft er die Knotennummer und liest dann bei Übereinstimmung den gesamten Paket-Rahmen aus.

  • Seite 202: Tcp (Transmission Control Protocol)

    Pos: 103 /Serie 75 0 (WAGO I/O SYSTEM )/F unkti onsb eschr eibu ng/ Feld busko mm unikati on/ETHERNE T/TCP (T rans port Prot ocol) @ 4\ mod _12 372 112 1883 7_6 .docx...

  • Seite 203: Udp (User Datagram Protocol)

    Pos: 105 /Serie 75 0 (WAGO I/O SYSTEM )/F unkti onsb eschr eibu ng/ Feld busko mm unikati on/ETHERNE T/Konfi gur ations - u nd Dia gnos epr otokoll e - Ü bers chrif t 3 @ 4\m od_ 123 721 159 768 6_6.

  • Seite 204: Tabelle 88: Bootp-Optionen

    Pos: 109 /Serie 75 0 (WAGO I/O SYSTEM )/F unkti onsb eschr eibu ng/ Feld busko mm unikati on/ETHERNE T/DHCP (Dyn amic H ost Co nfig urati on Pr otocol ) ( 750 -89x ) @ 34\ mod_ 155 127 184 115 9_6.

  • Seite 205: Automatische Zuordnung

    Pos: 110 /Serie 75 0 (WAGO I/O SYSTEM )/F unkti onsb eschr eibu ng/ Feld busko mm unikati on/ETHERNE T/DHCP (Dyn amic H ost Co nfig urati on Pr otocol - Tab elle DHCP-O ption en (750 -8 80, -881 ) @ 9\m od_ 128 437 7953 925 _6.

  • Seite 206: Http (Hypertext Transfer Protocol)

    Pos: 112 /Serie 75 0 (WAGO I/O SYSTEM )/F unkti onsb eschr eibu ng/ Feld busko mm unikati on/ETHERNE T/DNS (Do main Nam e Serv er) @ 4 \mo d_1 237 2120 849 77_ 6.do...

  • Seite 207: Dns (Domain Name Systems)

    Pos: 113 .3 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Fel dbusk om munik ation /ETHERNET/SN TP-Client (Simpl e Netw ork Time Prot ocol) - Res t @ 7 \mo d_1 265 370 9078 17_ 6.d...

  • Seite 208: Snmp (Simple Network Management Protokoll)

    Pos: 115 .2 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Fel dbusk om munik ation /SNMP ( MIB)/SNMP (Simple Netwo rk M ana ge ment P roto koll) - SNMP @ 6\m od_ 126 4585 618 382 _6.d...

  • Seite 209: Beschreibung Der Mib Ii

    Pos: 115 .4 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Fel dbusk om munik ation /SNMP ( MIB)/SNMP (Simple Netwo rk M ana ge ment P roto koll) - Besch reib ung der MIB II mit Ve rweis auf An han g @ 7 \mo d_1 270 702 410 659 _6.d...

  • Seite 210: 12.1.2.7.2 Traps

    Pos: 116 /Serie 75 0 (WAGO I/O SYSTEM )/F unkti onsb eschr eibu ng/ Feld busko mm unikati on/Syslo g-Clien t/Syslog -Prot okoll ( 366 ) @ 37\ mod _159 860 756 939 3_6.
  • Seite 211 • Message-Id für die Typisierung der Log-Nachricht (MSGID) Strukturierte Daten (STRUCTURED-DATA) Aktuell werden keine strukturierten Daten von den WAGO Feldbuskopplern/ Controllern unterstützt. Strukturierte Daten sind optional und ermöglichen es, eine Liste von Name-Wert- Paaren (z.B. JSON) innerhalb einer „syslog“-Nachricht zu übertragen.

  • Seite 212: 12.1.2.8.1 Syslog-Meldungen

    212 Feldbuskommunikation WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 12.1.2.8.1 Syslog-Meldungen WAGO Feldbuskoppler/Controller unterstützen aktuell folgende „syslog“- Nachrichten: Tabelle 93: Unterstützte Syslog-Nachrichten Quelle Schweregrad Applikation (APP-NAME) Beschreibung (Facility) (Severity) 0 (Kernel) 4 (Warnung) Core CPU Auslastung über 80%...

  • Seite 213: Anwendungsprotokolle

    Pos: 118 /Serie 75 0 (WAGO I/O SYSTEM )/F unkti onsb eschr eibu ng/ Feld busko mm unikati on/ETHERNE T/Anwen dun gsp rotok olle - Übe rschri ft 3 und Einl eitun gstex t @ 4 \mo d_1 237 212 3600 10_ 6.d...

  • Seite 214: Modbus-Funktionen

    Pos: 120 .1 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Fel dbusk om munik ation /MODBUS/M odb us- Funk tion en - Allgem eines @ 3\ mod _12 345 136 0739 0_6 .docx...

  • Seite 215: Tabelle 95: Grunddatentypen Des Modbus-Protokolls

    Pos: 120 .5 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Fel dbusk om munik ation /MODBUS/M ODBUS-F unktio nen - List e Funkti onsco des (Cont rolle r, x4 1) @ 3\ mod _12 349 5435 787 5_6 .docx...
  • Seite 216 Ausgangsregister PFC-Variablen, Pos: 120 .6 /Se rie 7 50 (WAGO I/ O SYSTEM)/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/MODBUS- Funkti one n - Eingabe A dress e u nd Funkti onsco de, Hi nweis @ 3\m od_ 123 495 580 112 5_6. docx @ 27 541 @...

  • Seite 217: Anwendung Der Modbus-Funktionen

    Pos: 120 .8 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Fel dbusk om munik ation /MODBUS/Anwe ndu ng der MODBUS- Funkti one n - Einl eitun g @ 7\mo d_1 265 623 985 585 _6.d...

  • Seite 218: Beschreibung Der Modbus-Funktionen

    Pos: 120 .10 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/Anwend ung de r MODBUS- Fu nktion en - FC 1 bis FC6 @ 3\ mod_ 123 495 737 312 5_6.

  • Seite 219: Funktionscode Fc1 (Read Coils)

    WAGO I/O System 750 Feldbuskommunikation 219 750-891 Controller Modbus TCP; G4; 2ETH 12.2.3.1 Funktionscode FC1 (Read Coils) Diese Funktion liest den Inhalt mehrerer Eingangs- und Ausgangsbits. Aufbau des Request Die Anfrage bestimmt die Startadresse und die Anzahl der zu lesenden Bits.

  • Seite 220: Tabelle 101: Aufbau Der Exception Für Den Funktionscode Fc1

    220 Feldbuskommunikation WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Aufbau der Exception Tabelle 101: Aufbau der Exception für den Funktionscode FC1 Byte Feldname Beispiel Byte 7 MODBUS function code 0x81 Byte 8 Exception code 0x01 oder 0x02 Handbuch Version 1.0.3...

  • Seite 221: Funktionscode Fc2 (Read Discrete Inputs)

    WAGO I/O System 750 Feldbuskommunikation 221 750-891 Controller Modbus TCP; G4; 2ETH 12.2.3.2 Funktionscode FC2 (Read Discrete Inputs) Diese Funktion liest den Inhalt mehrerer Eingangsbits (digitale Eingänge). Aufbau des Request Die Anfrage bestimmt die Startadresse und die Anzahl der zu lesenden Bits.

  • Seite 222: Tabelle 105: Aufbau Der Exception Für Den Funktionscode Fc2

    222 Feldbuskommunikation WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Aufbau der Exception Tabelle 105: Aufbau der Exception für den Funktionscode FC2 Byte Feldname Beispiel Byte 7 MODBUS function code 0x82 Byte 8 Exception code 0x01 oder 0x02 Handbuch Version 1.0.3...

  • Seite 223: Funktionscode Fc3 (Read Holding Registers)

    WAGO I/O System 750 Feldbuskommunikation 223 750-891 Controller Modbus TCP; G4; 2ETH 12.2.3.3 Funktionscode FC3 (Read Holding Registers) Diese Funktion dient dazu, eine Anzahl von Eingangsworten (Eingangsregister) zu lesen. Aufbau des Request Die Anfrage bestimmt die Adresse des Startwortes (Startregister) und die Anzahl der Register, die gelesen werden.

  • Seite 224: Funktionscode Fc4 (Read Input Registers)

    224 Feldbuskommunikation WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 12.2.3.4 Funktionscode FC4 (Read Input Registers) Diese Funktion dient dazu, eine Anzahl von Eingangsworten (Eingangsregister) zu lesen. Aufbau des Request Die Anfrage bestimmt die Adresse des Startwortes (Startregister) und die Anzahl der Register, die gelesen werden sollen.

  • Seite 225: Funktionscode Fc5 (Write Single Coil)

    WAGO I/O System 750 Feldbuskommunikation 225 750-891 Controller Modbus TCP; G4; 2ETH 12.2.3.5 Funktionscode FC5 (Write Single Coil) Diese Funktion dient dazu, ein digitales Ausgangsbit zu schreiben. Aufbau des Request Die Anfrage bestimmt die Adresse des Ausgangsbits. Die Adressierung beginnt mit 0.

  • Seite 226: Funktionscode Fc6 (Write Single Register)

    226 Feldbuskommunikation WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 12.2.3.6 Funktionscode FC6 (Write Single Register) Diese Funktion schreibt einen Wert in ein einzelnes Ausgangswort (Ausgangsregister). Aufbau des Request Die Adressierung beginnt mit 0. Die Anfrage bestimmt die Adresse des Ausgangswortes, das gesetzt werden soll.

  • Seite 227: Funktionscode Fc11 (Get Comm Event Counter)

    Pos: 120 .12 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/Anwend ung de r MODBUS- Fu nktion en - FC 11, FC15 , FC 16 @ 4\m od_ 123 556 7470 328 _6.

  • Seite 228: Funktionscode Fc15 (Write Multiple Coils)

    228 Feldbuskommunikation WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 12.2.3.8 Funktionscode FC15 (Write Multiple Coils) Mit dieser Funktion wird eine Anzahl von bis zu 256 Ausgangsbits auf 1 oder 0 gesetzt. Aufbau des Request Das erste Bit wird mit 0 adressiert. In der Anfrage werden die Bits spezifiziert, die gesetzt werden sollen.

  • Seite 229: Tabelle 123: Aufbau Der Exception Für Den Funktionscode Fc15

    WAGO I/O System 750 Feldbuskommunikation 229 750-891 Controller Modbus TCP; G4; 2ETH Aufbau der Exception Tabelle 123: Aufbau der Exception für den Funktionscode FC15 Byte Feldname Beispiel Byte 7 MODBUS function code 0x8F Byte 8 Exception code 0x01 oder 0x02 Handbuch Version 1.0.3...

  • Seite 230: Funktionscode Fc16 (Write Multiple Registers)

    230 Feldbuskommunikation WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 12.2.3.9 Funktionscode FC16 (Write Multiple Registers) Diese Funktion schreibt Werte in eine Anzahl von Ausgangsworten (Ausgangsregister). Aufbau des Request Das erste Register wird mit 0 adressiert. Die Anfragenachricht bestimmt die Register, die gesetzt werden sollen.

  • Seite 231: Funktionscode Fc22 (Mask Write Register)

    Pos: 120 .14 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/Anwend ung de r MODBUS- Fu nktion en (x41 ) - FC2 2 @ 4 \mo d_1 235 5676 994 84_ 6.do...

  • Seite 232: Funktionscode Fc23 (Read/Write Multiple Registers)

    Pos: 120 .16 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/Anwend ung de r MODBUS- Fu nktion en - FC 23 @ 4\m od_ 123 556 7802 937 _6.
  • Seite 233 WAGO I/O System 750 Feldbuskommunikation 233 750-891 Controller Modbus TCP; G4; 2ETH Hinweis Ergebnisse in überlappenden Registerbereichen sind undefiniert! Wenn sich für das Lesen und Schreiben Registerbereiche überlappen, sind die Ergebnisse undefiniert. Pos: 120 .17 /Doku men tatio n allg emei n/Glied eru ngsel em ente/ -- -Seitenw echs el-- - @ 3\mo d_1 221 108 045 078 _0.d ocx @ 218 08 @ @ 1 Handbuch Version 1.0.3...

  • Seite 234: Modbus-Register-Mapping

    Pos: 120 .18 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/MODBUS-Re giste r-M appi ng - Einleitu ng (C ont roller ) @ 3\m od_ 123 538 6256 031 _6.

  • Seite 235: Tabelle 134: Registerzugriff Schreiben (Mit Fc6, Fc16, Fc22 Und Fc23)

    Pos: 120 .21 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/MODBUS-Re giste r-M appi ng - Absatz C oil-Die nste, Bitz ugri ffe @ 3\ mod_ 123 539 391 726 5_6.

  • Seite 236: Tabelle 135: Bitzugriff Lesen (Mit Fc1 Und Fc2)

    Pos: 120 .23 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/MODBUS-Re giste r-M appi ng - Bitzug riff Sch reibe n ( mit FC5 u nd FC15 ) NOVRAM 2 stat t 8 kB (88 1) @ 8\m od_ 127 868 157 155 7_6.

  • Seite 237: Modbus-Register

    Pos: 120 .29 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/MODBUS-Re giste r (x4 1) - T eil 1. 2.1 (0x1 038 ) @ 1 8\m od_ 139 092 764 7266 _6.

  • Seite 238: Zugriff Auf Registerwerte

    Pos: 120 .33 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/Zu griff auf R egiste rwer te - Mo dbus -Watc hdo g (f ür Tho r-G erä...
  • Seite 239 WAGO I/O System 750 Feldbuskommunikation 239 750-891 Controller Modbus TCP; G4; 2ETH Funktionscodes lassen den Zeitgeber weiterlaufen bzw. starten im Gegensatz zu den ausgewählten Funktionscodes den Watchdog nach einem Time-out nicht neu. Das Verhalten der Kopfstation nach einem Time-out wird bestimmt durch die anfängliche Wahl aus zwei möglichen Betriebsarten („Standard“/„Alternative“)

  • Seite 240: Modbus-Watchdog-Register

    Pos: 120 .35 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/Zu griff auf R egiste rwer te - Watch dog -Regis ter (ab 0x1 001 bis 0x 100A) mit (R) @ 8\ mod _12 7892 608 785 0_6.

  • Seite 241: Tabelle 141: Registeradresse 0X1002

    WAGO I/O System 750 Feldbuskommunikation 241 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 141: Registeradresse 0x1002 Registeradresse 0x1002 (4098 Wert Watchdog-Funktion Codiermaske, Funktionscode 17...32, WD_FCM_17_32 Zugang Lesen/schreiben Standard 0xFFFF Beschreibung Gleiche Funktion wie zuvor, aber mit den Funktionscodes 17 bis 32.

  • Seite 242: Tabelle 145: Registeradresse 0X1006

    Pos: 120 .36 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/Zu griff auf R egiste rwer te - Watch dog (Beispi el Z eitüb ersch reit ung ) @ 4 \mo d_1 235 634 365 875_ 6.d...

  • Seite 243: Tabelle 150: Watchdog Starten

    Pos: 120 .37 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/Zu griff auf R egiste rwer te - Watch dog -Regis ter (75 0- 881 ) 0x1 00B @ 8\m od_ 127 8930 433 227 _6.d...

  • Seite 244: Tabelle 151: Registeradresse 0X100B

    244 Feldbuskommunikation WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 151: Registeradresse 0x100B Registeradresse 0x100B (4107 Wert Save-Watchdog-Parameter Zugang Schreiben Standard 0x0000 Beschreibung Mit Schreiben von „0x55AA“ oder „0xAA55“ in Register 0x100B werden die Register 0x1000, 0x1001, 0x1002 auf „remanent“ gesetzt.

  • Seite 245: Diagnoseregister

    Pos: 120 .39 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/Zu griff auf R egiste rwer te - Diag nose regist er 0x10 20, 0x10 21 @ 3\m od_ 123 546 165 798 4_6.

  • Seite 246: Konfigurationsregister

    Pos: 120 .42 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/Zu griff auf R egiste rwer te - Konfig ura tions regist er 0x10 29 (x41 ) @ 4\mo d_1 235 635 910 031 _6.d...

  • Seite 247: Tabelle 159: Registeradresse 0X102A

    Pos: 120 .44 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/Zu griff auf R egiste rwer te - Konfig ura tions regist er 0x10 2B (8 81) @ 8\ mod _12 802 331 529 40_ 6.docx...

  • Seite 248: Konstantenregister

    Pos: 120 .48 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/Zu griff auf R egiste rwer te - Konfig ura tions regist er 0x10 50 @ 4\m od_ 123 563 495 629 6_6.

  • Seite 249: Tabelle 170: Registeradresse 0X2004

    WAGO I/O System 750 Feldbuskommunikation 249 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 170: Registeradresse 0x2004 Registeradresse 0x2004 (8196 Wert Maske 1, GP_5555 Zugang Lesen Beschreibung Konstante, die anzeigt, ob alle Bits vorhanden sind. Wird zusammen mit Register 0x2003 genutzt.

  • Seite 250: Firmware-Informationsregister

    Pos: 120 .52 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/Zu griff auf R egiste rwer te - Fi rmwa re- Info rm ations regis ter 0x20 20 bis 0x2 023 @ 4\ mod _12 356 469 173 28_ 6.docx...

  • Seite 251: Tabelle 181: Registeradresse 0X2021

    WAGO I/O System 750 Feldbuskommunikation 251 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 181: Registeradresse 0x2021 Registeradresse 0x2021 (8225 ) mit bis zu 8 Worten Wert Description, INFO_DESCRIPTION Zugang Lesen Beschreibung Zeit des Firmwarestandes, 8 Worte Tabelle 182: Registeradresse 0x2022...

  • Seite 252: Tabelle 184: Registeradresse 0X2030

    Pos: 120 .54 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/Zu griff auf R egiste rwer te - Konfig ura tions regist er 0x20 30 @ 3\m od_ 123 546 116 803 1_6.

  • Seite 253: Tabelle 186: Registeradresse 0X2032

    Pos: 120 .56 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/Zu griff auf R egiste rwer te - Konfig ura tions regist er 0x20 35, 0x20 36 (89x ) @ 3 3\m od_ 154 097 417 127 6_6.

  • Seite 254: Tabelle 189: Registeradresse 0X2036

    Pos: 120 .57 /Serie 750 (WAGO I /O SYSTEM )/F unktio nsbes chr eibun g/F eldb usko mmu nikatio n/M ODBUS/Zu griff auf R egiste rwer te - Konfig ura tions regist er 0x20 40 @ 4\m od_ 123 563 643 473 4_6.

  • Seite 255: O-Module

    Pos: 122 /Serie 75 0 (WAGO I/O SYSTEM )/Ge rät ebesc hrei bun g (al te Str uktu r)/Einlei tung /I/O -Mo dule - Üb ersch rift 1, Üb ersicht - Üb ersc hrift 2, u nd allgem eine Einleitun g @ 4\m od_ 123 7537 660 059 _6.d...

  • Seite 256: Aufbau Der Prozessdaten Für Modbus-Tcp

    Pos: 124 .2 /Se rie 7 50 (WAGO I/ O SYSTEM)/P rozess abbil d Ma ppin g/ETHERNET - Eth erNet /IP - MODBUS/TCP/PA ETHERNET - PFC -Proz essab bild @ 12\ mod _13 327 621 195 81_ 6.doc...

  • Seite 257: Digitaleingangsmodule

    Pos: 124 .4 /Se rie 7 50 (WAGO I/ O SYSTEM)/P rozess abbil d Ma ppin g/ETHERNET - Eth erNet /IP - MODBUS/TCP/PA ETHERNET - Digital e I/O -M odul e MODBUS/ TCP (7 50- 342, -3 52, -83 0, - 842, -8 49) @ 5\ mod _12 535 423 613 94_6 .docx...

  • Seite 258: 2-Kanal-Digitaleingangsmodule Mit Diagnose Und Ausgangsdaten258

    258 I/O-Module WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 13.2.1.4 2-Kanal-Digitaleingangsmodule mit Diagnose und Ausgangsdaten 750-418, 753-418 Das Digitaleingangsmodul liefert über die Prozesswerte im Eingangsprozessabbild hinaus 4 Bit Daten, die im Ausgangsprozessabbild dargestellt werden. Tabelle 196: 2-Kanal-Digitaleingangsmodule mit Diagnose und Ausgangsdaten...

  • Seite 259: 8-Kanal-Digitaleingangsmodule Namur Mit Diagnose Und

    WAGO I/O System 750 I/O-Module 259 750-891 Controller Modbus TCP; G4; 2ETH 13.2.1.7 8-Kanal-Digitaleingangsmodule NAMUR mit Diagnose und Ausgangsdaten 750-439 Das Digitaleingangsmodul NAMUR liefert über einen logischen Kanal 2 Byte für das Ein- und Ausgangsprozessabbild. Der Signalzustand der Eingänge DI1 … DI8 wird über das Eingangsdatenbyte D0 an den Feldbuskoppler/-controller übertragen.

  • Seite 260: 8-Kanal-Digitaleingangsmodule Ptc Mit Diagnose Und

    260 I/O-Module WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 13.2.1.8 8-Kanal-Digitaleingangsmodule PTC mit Diagnose und Ausgangsdaten 750-1425 Das Digitaleingangsmodul PTC liefert über einen logischen Kanal 2 Byte für das Ein- und Ausgangsprozessabbild. Der Signalzustand der PTC-Eingänge DI1 … DI8 wird über das Eingangsdatenbyte D0 an den Feldbuskoppler/-controller übertragen.

  • Seite 261: 16-Kanal-Digitaleingangsmodule

    WAGO I/O System 750 I/O-Module 261 750-891 Controller Modbus TCP; G4; 2ETH 13.2.1.9 16-Kanal-Digitaleingangsmodule 750-1400, -1402, -1405, -1406, -1407 Tabelle 201: 16-Kanal-Digitaleingangsmodule Eingangsprozessabbild Eingangsbyte D0 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0...

  • Seite 262: Digitalausgangsmodule

    262 I/O-Module WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 13.2.2 Digitalausgangsmodule Die Digitalausgangsmodule liefern als Prozesswerte pro Kanal je ein Bit, das den Status des jeweiligen Kanals angibt. Diese Bits werden in das Ausgangsprozessabbild gemappt. Einzelne digitale I/O-Module stellen sich mit einem zusätzlichen Diagnosebit pro Kanal im Eingangsprozessabbild dar.

  • Seite 263: Tabelle 204: 2-Kanal-Digitalausgangsmodule Mit Diagnose Und Eingangsdaten

    WAGO I/O System 750 I/O-Module 263 750-891 Controller Modbus TCP; G4; 2ETH 13.2.2.3 2-Kanal-Digitalausgangsmodule mit Diagnose und Eingangsdaten 750-507 (-508), -522, 753-507 Die Digitalausgangsmodule liefern über die 2-Bit-Prozesswerte im Ausgangsprozessabbild hinaus 2 Bit Daten, die im Eingangsprozessabbild dargestellt werden. Dieses sind kanalweise zugeordnete Diagnosebits, die eine Überlast, einen Kurzschluss oder einen Drahtbruch anzeigen.

  • Seite 264: 2-Kanal-Digitalausgangsmodule Mit Diagnose Und Eingangsdaten263 13.2.2.4 4-Kanal-Digitalausgangsmodule

    264 I/O-Module WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 13.2.2.4 4-Kanal-Digitalausgangsmodule 750-504, -515, -516, -519, -531, 753-504, -516, -531, -540 Tabelle 206: 4-Kanal-Digitalausgangsmodule Ausgangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1...

  • Seite 265: 16-Kanal-Digitalausgangsmodule

    WAGO I/O System 750 I/O-Module 265 750-891 Controller Modbus TCP; G4; 2ETH 13.2.2.7 8-Kanal-Digitalausgangsmodule mit Diagnose und Eingangsdaten 750-537, 753-537 Die Digitalausgangsmodule liefern über die 8-Bit-Prozesswerte im Ausgangsprozessabbild hinaus 8 Bit Daten, die im Eingangsprozessabbild dargestellt werden. Dieses sind kanalweise zugeordnete Diagnosebits, die eine Überlast, einen Kurzschluss oder einen Drahtbruch anzeigen.

  • Seite 266: 8-Kanal-Digitaleingangs- Und -Ausgangsmodule

    266 I/O-Module WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 13.2.2.9 8-Kanal-Digitaleingangs- und -ausgangsmodule 750-1502, -1506 Tabelle 211: 8-Kanal-Digitaleingangs- / -ausgangsmodule Eingangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0...

  • Seite 267: Analogeingangsmodule

    Pos: 124 .7 /Se rie 7 50 (WAGO I/ O SYSTEM)/P rozess abbil d Ma ppin g/Sofe rn in de m Knot en auch Di gitalei nga ngsm odul e ges teckt, zu AIs @ 8\ mod _12 791 1206 136 4_6 .docx...

  • Seite 268: 2-Kanal-Analogeingangsmodule Hart

    Prozessabbild eingebettet, der 6 Byte Daten belegt. Anschließend folgen die Messwerte für die Kanäle 1 und 2. Die Ausführung von HART-Kommandos erfolgt über die WAGO- IEC-Funktionsbausteine der Bibliothek „WagoLibHart_0x.lib“. Die Daten werden über die Mailbox zur Applikation getunnelt und mittels der Bibliothek decodiert, so dass die Auswertung und Verarbeitung direkt auf der Applikationsebene erfolgt.

  • Seite 269: 4-Kanal-Analogeingangsmodule

    WAGO I/O System 750 I/O-Module 269 750-891 Controller Modbus TCP; G4; 2ETH Steuerbyte MBX_REQ MBX_REQ MBX_REQ MBX_REQ Anfragedaten der Mailbox MBX_REQ MBX_REQ nicht genutzt 13.2.3.4 4-Kanal-Analogeingangsmodule 750-450, -453, -455, -457, -459, -460, -463, -464 (4-Kanal-Betrieb), -468, -471, -486, (und alle Varianten),...

  • Seite 270: 8-Kanal-Analogeingangsmodule

    270 I/O-Module WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 13.2.3.5 8-Kanal-Analogeingangsmodule 750-451, 750-458, 750-496, 750-497 Tabelle 217: 8-Kanal-Analogeingangsmodule Eingangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Messwert Kanal 1 Messwert Kanal 2 Messwert Kanal 3...

  • Seite 271: Tabelle 219: 3-Phasen-Leistungsmessmodule 750-494, -495, (Und Alle Varianten)

    WAGO I/O System 750 I/O-Module 271 750-891 Controller Modbus TCP; G4; 2ETH 750-494, -495, (und alle Varianten) Die 3-Phasen-Leistungsmessmodule 750-494, -495, (und alle Varianten) belegen insgesamt 24 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds. Diese setzen sich aus 8 Byte Steuer-/Statuswörtern und 16 Byte Datenwörtern zusammen.

  • Seite 272: Analogausgangsmodule

    Pos: 124 .13 /Serie 750 (WAGO I /O SYSTEM )/Proz essab bild M appi ng/I nfor mati on - Inf orm atio nen z um St eue r-/Sta tusby teau fba u @ 4 \mo d_1 238 055 708 743_ 6.d...

  • Seite 273: 8-Kanal-Analogausgangsmodule

    WAGO I/O System 750 I/O-Module 273 750-891 Controller Modbus TCP; G4; 2ETH 13.2.4.3 8-Kanal-Analogausgangsmodule 750-597 Tabelle 222: 8-Kanal-Analogausgangsmodule Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Ausgabewert Kanal 1 Ausgabewert Kanal 2 Ausgabewert Kanal 3 Ausgabewert Kanal 4...

  • Seite 274: I/O-Module Mit Sonderfunktion

    Pos: 124 .17 /Serie 750 (WAGO I /O SYSTEM )/Proz essab bild M appi ng/ETHERNE T - Et herN et/IP - MODBUS/ TCP/PA ETHERNET - So nde rm odule (In tel, mit wo rd- align ment ) Sta rt, Zähle...

  • Seite 275: Tabelle 224: Zähler 750-404/000-005, 753-404/000-005

    WAGO I/O System 750 I/O-Module 275 750-891 Controller Modbus TCP; G4; 2ETH 750-404/000-005, 753-404/000-005 Diese Zähler belegen insgesamt 5 Bytes Nutzdaten im Ein- und Ausgangsbereich der Prozessabbilder, 4 Datenbytes sowie ein zusätzliches Steuer-/Statusbyte. Die Zähler liefern pro Zähler 16-Bit-Zählerstände. Dabei werden mit word-alignment jeweils 3 Worte im Prozessabbild belegt.

  • Seite 276: Tabelle 226: Zähler 750-638, 753-638

    276 I/O-Module WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Steuerbyte Zählersetzwert 1,2) Watchdog-Zeit reserviert Zählersetzwert 1,2) reserviert reserviert 1,2) Vorwärtszähler mit Freigabeeingang, Vor-/Rückwärtszähler mit U/D-Eingang Frequenzzähler Torzeitzähler...

  • Seite 277: Pulsweitenausgänge

    WAGO I/O System 750 I/O-Module 277 750-891 Controller Modbus TCP; G4; 2ETH 13.2.5.2 Pulsweitenausgänge 750-511, (und alle Varianten), 753-511 Diese Pulsweitenausgänge belegen insgesamt 6 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 4 Datenbytes sowie zwei zusätzliche Steuer-/Statusbytes. Dabei werden mit word-alignment jeweils 4 Worte im Prozessabbild belegt.

  • Seite 278: Serielle Schnittstellen Mit Standard-Datenformat

    278 I/O-Module WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 13.2.5.4 Serielle Schnittstellen mit Standard-Datenformat 750-650/000-001, -014, -015, -016, 750-651/000-001, 750-653/000-001, -006 Die seriellen Schnittstellen, die auf das Standard-Datenformat eingestellt sind, belegen insgesamt 6 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 5 Datenbytes und ein zusätzliches...

  • Seite 279: Serielle Datenaustausch-Schnittstelle

    WAGO I/O System 750 I/O-Module 279 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 230: Serielle Schnittstelle 750-652, 753-652 Ein- und Ausgangsprozessabbild Prozess- Bezeichnung der Bytes abbild- Offset Bemerkung High Byte Low Byte länge 48 Byte … Werkseinstellung 13.2.5.6 Serielle Datenaustausch-Schnittstelle...

  • Seite 280: Weg- Und Winkelmessung

    280 I/O-Module WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 750-630/000-004, -005, -007 Die SSI-Geber Interfaces mit Status erscheinen mit insgesamt 5 Bytes Nutzdaten im Eingangsprozessabbild, 4 Datenbytes und ein zusätzliches Statusbyte. Dabei werden mit word-alignment insgesamt 3 Worte im Prozessabbild belegt.

  • Seite 281: Tabelle 235: Inkremental-Encoder-Interface 750-634

    WAGO I/O System 750 I/O-Module 281 750-891 Controller Modbus TCP; G4; 2ETH 750-634 Das I/O-Modul 750-634 belegt 5 Bytes (in der Betriebsart Periodendauermessung mit 6 Bytes) im Eingangs- und mit 3 Bytes im Ausgangsbereich des Prozessabbilds. Dabei werden mit word-alignment jeweils 4 Worte im Prozessabbild belegt.

  • Seite 282: Dc-Drive-Controller

    282 I/O-Module WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Digitale Impulsschnittstelle 750-635, 753-635 Die Digitale Impulsschnittstelle belegt insgesamt 4 Datenbytes im Ein- und Ausgangsbereich des Prozessabbilds, 3 Datenbytes und ein zusätzliches Steuer- /Statusbyte. Dabei werden mit word-alignment jeweils 2 Worte im Prozessabbild belegt.

  • Seite 283: 13.2.5.10 Steppercontroller

    WAGO I/O System 750 I/O-Module 283 750-891 Controller Modbus TCP; G4; 2ETH Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Steuerbyte C1 Steuerbyte C0 Sollposition Sollposition (LSB) Sollposition Sollposition (MSB) 13.2.5.10 Steppercontroller 750-670, -671, -672 Der Steppercontroller stellt dem Feldbuskoppler/-controller über 1 logischen Kanal 12 Byte Ein- und Ausgangsprozessabbild zur Verfügung.

  • Seite 284: 13.2.5.11 Rtc-Modul

    Pos: 124 .18 /Serie 750 (WAGO I /O SYSTEM )/Proz essab bild M appi ng/ETHERNE T - Et herN et/IP - MODBUS/ TCP/PA ETHERNET - So nde rm odule (In tel, mit wo rd- align ment ) DALI -DSI-M odul -für...

  • Seite 285: 13.2.5.13 Dali-Multi-Master

    WAGO I/O System 750 I/O-Module 285 750-891 Controller Modbus TCP; G4; 2ETH 13.2.5.13 DALI-Multi-Master 753-647 Der DALI-Multi-Master 753-647 belegt insgesamt 24 Byte im Ein- und Ausgangsbereich des Prozessabbildes. Der DALI-Multi-Master kann im „Easy-Modus“ (Standardeinstellung) und im „Full- Modus“ betrieben werden. Der „Easy-Modus“ wird zur Übermittlung einfacher binärer Signale für die Beleuchtungssteuerung verwendet.

  • Seite 286: Tabelle 243: Dali-Multi-Master 753-647 Im „Full-Modus

    286 I/O-Module WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH nicht verwendet DA = DALI-Adresse GA = Gruppenadresse Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte res. Bit 0: Broadcast EIN Bit 1: Broadcast AUS Bit 2: (1-Taster-Betrieb):...

  • Seite 287: Lon ® -Ftt Schnittstelle

    WAGO I/O System 750 I/O-Module 287 750-891 Controller Modbus TCP; G4; 2ETH Mailbox Steuer- MBX_C/S C0/S0 Steuer-/Statusbyte /Statusbyte MBX1 MBX0 MBX3 MBX2 MBX5 MBX4 MBX7 MBX6 MBX9 MBX8 MBX11 MBX10 Mailbox MBX13 MBX12 MBX15 MBX14 MBX17 MBX16 MBX19 MBX18 MBX21 MBX20 13.2.5.14 LON...

  • Seite 288: 13.2.5.15 Funkempfänger Enocean

    288 I/O-Module WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 13.2.5.15 Funkempfänger EnOcean 750-642 Der Funkempfänger EnOcean belegt insgesamt 4 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 3 Datenbytes und ein zusätzliches Steuer- /Statusbyte. Die 3 Bytes Ausgangsdaten werden jedoch nicht genutzt. Dabei werden mit word-alignment jeweils 2 Worte im Prozessabbild belegt.

  • Seite 289: Bluetooth ® Rf-Transceiver

    WAGO I/O System 750 I/O-Module 289 750-891 Controller Modbus TCP; G4; 2ETH 13.2.5.17 Bluetooth ® RF-Transceiver 750-644 Die Größe des Prozessabbildes des Bluetooth ® RF-Transceivers ist in den festgelegten Größen 12, 24 oder 48 Byte einstellbar. Es besteht aus einem Steuer-/Statusbyte, einem Leerbyte, einer 6, 12 oder 18 Byte großen, überlagerbaren Mailbox (Modus 2) und den Bluetooth...

  • Seite 290: 13.2.5.18 2-Kanal-Schwingstärke-/Wälzlagerüberwachung Vib I/O

    Pos: 124 .20 /Serie 750 (WAGO I /O SYSTEM )/Proz essab bild M appi ng/ETHERNE T - Et herN et/IP - MODBUS/ TCP/PA ETHERNET - MODBUS/TCP Teil 1 KNX/EIB/TP1- Mod ul 75 3-6 46 (nu r fü...

  • Seite 291: 13.2.5.20 Proportionalventilmodul

    Pos: 124 .21 /Serie 750 (WAGO I /O SYSTEM )/Proz essab bild M appi ng/ETHERNE T - Et herN et/IP - MODBUS/ TCP/PA ETHERNET - MODBUS/TCP Teil 1 .1 Son de rklem men erg änzu...

  • Seite 292: 13.2.5.21 M-Bus Master Module

    Prozesswertkommunikation ein azyklischer Kanal (Mailbox) in das Prozessabbild eingebettet, der 22 Byte Daten belegt. Der Zugriff auf die Daten erfolgt über die WAGO- IEC-Funktionsbausteine der Bibliothek „MBUS_649_01.lib“. Die Eingangs- und Ausgangsdaten werden ereignisorientiert ausgetauscht. Tabelle 252: M-BUS Master Module 753-649...

  • Seite 293: 13.2.5.22 Io-Link-Master

    WAGO I/O System 750 I/O-Module 293 750-891 Controller Modbus TCP; G4; 2ETH 13.2.5.22 IO-Link-Master 750-657 Die Größe des Prozessabbildes des IO-Link-Masters ist in den festgelegten Größen 4, 6, 8, 10, 12, 16, 20 oder 24 Byte einstellbar. Während des Prozessdatenaustauschs besitzt das Prozessabbild, ungeachtet der gegenwärtigen Konfiguration, eine feste Struktur aus Steuer-/Statusbyte,...

  • Seite 294: 13.2.5.23 Can-Gateway

    294 I/O-Module WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 13.2.5.23 CAN-Gateway 750-658 Die Größe des Prozessabbildes des CAN-Gateways ist in den festgelegten Größen 8, 12, 16, 20, 24, 32, 40 oder 48 Byte einstellbar. Das CAN-Gateway verfügt über einen azyklischen Kommunikationskanal (Mailbox) im Prozessabbild.

  • Seite 295: 13.2.5.24 Stepperservo

    WAGO I/O System 750 I/O-Module 295 750-891 Controller Modbus TCP; G4; 2ETH 13.2.5.24 Stepperservo 750-673 Der Stepperservo stellt dem Feldbuskoppler/-controller über 1 logischen Kanal 12 Byte Ein- und Ausgangsprozessabbild zur Verfügung. Die zu sendenden und zu empfangenden Daten werden in Abhängigkeit von der Betriebsart in bis zu 7 Ausgangsbytes (D0 ...

  • Seite 296: Tabelle 256:Smi-Master-Modul 753-1630, -1631 Im Feldbuskoppler-Modus

    Pos: 124 .22 /Serie 750 (WAGO I /O SYSTEM )/Proz essab bild M appi ng/ETHERNE T - Et herN et/IP - MODBUS/ TCP/PA ETHERNET - MODBUS/TCP Teil 2 ASI- un d Syste mm odul e (7 50- 342 , -8 30, -84 2, - 849 ) @ 5\m od_1 246 540 791 017 _6.d...

  • Seite 297: 13.2.5.26 As-Interface-Master

    WAGO I/O System 750 I/O-Module 297 750-891 Controller Modbus TCP; G4; 2ETH 13.2.5.26 AS-Interface-Master 750-655, 753-655 Das Prozessabbild des AS-Interface-Masters ist in seiner Länge einstellbar in den festgelegten Größen von 12, 20, 24, 32, 40 oder 48 Byte. Es besteht aus einem Status- bzw. Steuerbyte, einer 0, 6, 10, 12 oder 18 Byte großen Mailbox und den AS-interface Prozessdaten in einem Umfang von 0 bis...

  • Seite 298: Einspeise- Und Segmentmodule

    Pos: 126 .22 /Serie 750 (WAGO -I/O-SYSTE M)/Pr ozessa bbild Ma pping /ETHERNET - Ethe rNet/IP - M ODBUS/TCP/PA ETHERNET - MODBUS/ TCP T eil 3 Binä re Plat zhalt erm odul e - l etztes Mo dul @ 8\m od_ 127 918 2270 905 _6.

  • Seite 299: Tabelle 262: Binäres Platzhaltermodul 750-622 (Mit Dem Verhalten Einer 2 Di)

    WAGO I/O System 750 I/O-Module 299 750-891 Controller Modbus TCP; G4; 2ETH Einstellung pro Kanal 1, 2, 3 oder 4 Bits. Dabei werden dann entsprechend 2, 4, 6 oder 8 Bits entweder im Prozesseingangs- oder -ausgangsabbild belegt. Tabelle 262: Binäres Platzhaltermodul 750-622 (mit dem Verhalten einer 2 DI)

  • Seite 300: Anwendungsbeispiele

    Pos: 126 /Serie 75 0 (WAGO I/O SYSTEM )/F unkti onsb eschr eibu ng/ Feld busko mm unikati on/ MODBUS/Anwen dun gsbeis piele - T est vo n M ODBUS-Prot okoll u nd Feldb uskn.
  • Seite 301 Demoversion im Internet frei erhältlich. Die Bedienung dieser Programme ist herstellerspezifisch. Dennoch sind im Folgenden einige wesentliche Schritte aufgeführt, die veranschaulichen, wie ein Programm mit einem WAGO-ETHERNET-Feldbusknoten und einer SCADA- Software prinzipiell entwickelt werden kann: Laden Sie zunächst den Modbus-Treiber und wählen Sie Modbus- ETHERNET.

  • Seite 302: Tabelle 263: Modbus-Tabelle Und -Funktionscodes

    302 Anwendungsbeispiele WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Beispiel einer Modbus-Adressierung Bei der SCADA-Software Lookout der Firma National Instruments werden 6- stellige Modbus-Adressen verwendet. Dabei repräsentiert die erste Stelle die Modbus-Tabelle (0, 1, 3 oder 4) und implizit den Funktionscode (siehe nachfolgende Tabelle).

  • Seite 303: Einsatz In Explosionsgefährdeten Bereichen

    Einsatz in explosionsgefährdeten Bereichen Pos: 128 .2 /Se rie 7 50 (WAGO I/ O SYSTEM)/Eins atz in Ex-Ber eiche n/Einsatz ber eich Se rie 7 50 @ 3\ mod_ 123 427 223 020 3_6. docx @ 27 498 @ @ 1 Das WAGO I/O SYSTEM 750 (elektrische Betriebsmittel) ist für den Einsatz in...

  • Seite 304: Beispielhafter Aufbau Der Kennzeichnung

    Pos: 128 .6 /Se rie 7 50 (WAGO I/ O SYSTEM)/Eins atz in Ex-Ber eiche n/Beispiel bed rucku ng A TEX und IECEx_TUEV07 _20 17 @ 14\ mod _13 605 6922 862 5_6 .docx...

  • Seite 305: Tabelle 264: Beschreibung Der Beispielbedruckung Gemäß Atex Und Iecex

    WAGO I/O System 750 Einsatz in explosionsgefährdeten Bereichen 305 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 264: Beschreibung der Beispielbedruckung gemäß ATEX und IECEx Bedruckungstext Beschreibung TUEV 07 ATEX 554086 X Zulassungsbehörde bzw. IECEx TUN 09.0001 X Bescheinigungsnummern Stäube Gerätegruppe: Alle außer Bergbau Gerätekategorie 3 (Zone 22)

  • Seite 306: Abbildung 63: Beispiel Der Bedruckung Eines Zugelassenen I/O-Moduls Ex I

    Pos: 128 .8 /Se rie 7 50 (WAGO I/ O SYSTEM)/Eins atz in Ex-Ber eiche n/Beispiel bed rucku ng A TEX und IECEx_TUEV12 _Ex i_20 17 @ 14\ mo d_1 3605 693 201 18_ 6.doc...

  • Seite 307: Tabelle 265: Beschreibung Der Beispielbedruckung Eines Zugelassenen I/O-Moduls Ex I Gemäß Atex Und Iecex

    WAGO I/O System 750 Einsatz in explosionsgefährdeten Bereichen 307 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 265: Beschreibung der Beispielbedruckung eines zugelassenen I/O-Moduls Ex i gemäß ATEX und IECEx Bedruckungstext Beschreibung TUEV 12 ATEX 106032 X Zulassungsbehörde bzw. IECEx TUN 12 0039 X Bescheinigungsnummern Stäube...

  • Seite 308: Kennzeichnung Für Die Vereinigten Staaten Von Amerika (Nec) Und Kanada (Cec)

    (NEC) und Kanada (CEC) Pos: 128 .10 /Serie 750 (WAGO I /O SYSTEM )/Einsatz i n Ex-Be reich en/Beispi elbe druck ung NEC und CEC_20 17 @ 29\ mod _14 978 663 363 26_ 6.docx @ 4 247 43 @ @ 1 Abbildung 65: Beispiel der Bedruckung gemäß...

  • Seite 309: Abbildung 67: Textdetail - Beispielbedruckung Eines Zugelassenen I/O-Moduls

    Pos: 128 .13 /Serie 750 (WAGO I /O SYSTEM )/Einsatz i n Ex-Be reich en/Beispi elbe druck ung un d T extde tail NEC 50 5_2 017 @ 2 9\m od_1 497 865 583 500 _6.d...

  • Seite 310: Abbildung 69: Textdetail - Beispielbedruckung Eines Zugelassenen I/O-Moduls Ex I Gemäß Cec 18

    Pos: 128 .16 /Serie 750 (WAGO I /O SYSTEM )/Einsatz i n Ex-Be reich en/Beispi elbe druck ung un d T extde tail CEC_2 017 @ 29 \mo d_1 497 865 583 297_ 6.d...

  • Seite 311: Errichtungsbestimmungen

    Pos: 128 .21. 2 /Se rie 7 50 (WAG O I/O SYSTE M)/Eins atz in Ex -Bereic hen /Beson der e Hinweis e ein schlie ßlich Explo sionssc hutz _20 17 @ 29\ mod _14 9155 699 402 5_6. docx @ 41 544 6 @ @ 1 In unmittelbarer Nähe des WAGO I/O SYSTEMs 750 (nachfolgend „Produkt“) sind folgende Warnhinweise anzubringen: WARNUNG –...
  • Seite 312 312 Einsatz in explosionsgefährdeten Bereichen WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Das zeitliche Zusammentreffen von explosiver Atmosphäre mit Montage-, Installations- oder Reparaturarbeiten muss ausgeschlossen werden. Hierzu zählen unter anderem auch nachfolgende Tätigkeiten: • Stecken und Ziehen von Komponenten •...

  • Seite 313: Besondere Hinweise Hinsichtlich Ansi/Isa Ex

    Pos: 128 .24 /Doku men tatio n allg emei n/Glied eru ngsel em ente/ -- -Le era bsatz -(2 Z) --- @ 3\ mo d_1 2246 627 556 87_ 0.do cx @ 2 445 8 @ @ 1 Pos: 128 .25 /Serie 750 (WAGO I /O SYSTEM )/Einsatz i n Ex-Be reich en/I nfor mati on: Zer tifizier ungs nachw eis @ 7\m od_1 274 279 547 729 _6.d ocx @ 566 48 @ @ 1...

  • Seite 314: Anhang

    Pos: 131 .1 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Fel dbusk om munik ation /SNMP ( MIB)/ MIB-II -Gr upp en - System Gr oup @ 4\ mod _12 3788 203 131 2_6.

  • Seite 315: Interface Group

    Pos: 131 .3 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Fel dbusk om munik ation /SNMP ( MIB)/ MIB-II -Gr upp en - Inte rfac e G roup (Allge mein ) @ 4\mo d_1 237 887 683 328 _6.d...
  • Seite 316 316 Anhang WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 271: MIB II – Interface Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.2.2.1.15 IfInUnknown- Anzahl der eingegangenen Pakete, die an Protos eine nicht bekannte oder nicht unterstützte Portnummer gesendet wurden.

  • Seite 317: Ip Group

    WAGO I/O System 750 Anhang 317 750-891 Controller Modbus TCP; G4; 2ETH Pos: 131 .6 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Fu nktions besc hreib ung /Fel dbusk om munik ation /SNMP ( MIB)/ MIB-II -Gr upp en - IP Gr oup - IpR oute T able G rou p - ICMP G rou p - TCP Gr oup - UDP G rou p - SN MP Gro up @ 4\ mod _12 3781 399 593 7_6. docx @ 28 839 @ 3 333 33 @ 1 16.1.3...

  • Seite 318: Iproute Table Group

    318 Anhang WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 16.1.4 IpRoute Table Group Die IP-RouteTable enthält Informationen über die Routing-Tabelle in dem Feldbuskoppler/-controller. Tabelle 273: MIB II – IpRoute Table Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.4.21 ipRouteTable IP-Routing-Tabelle 1.3.6.1.2.1.4.21.1...

  • Seite 319: Icmp Group

    WAGO I/O System 750 Anhang 319 750-891 Controller Modbus TCP; G4; 2ETH 16.1.5 ICMP Group Tabelle 274: MIB II – ICMP Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.5.1 icmpInMsgs Anzahl der empfangenen ICMP-Meldungen 1.3.6.1.2.1.5.2 icmpInErrors Anzahl der empfangenen ICMP-Meldungen, die ICMP-spezifische Fehler enthalten 1.3.6.1.2.1.5.3...

  • Seite 320: Tcp Group

    320 Anhang WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 16.1.6 TCP Group Tabelle 275: MIB II – TCP Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.6.1 tcpRtoAlgorithm Retransmission-time (1 = andere, 2 = konstant, 3 = MIL-Standart 1778, 4 = Jacobson ) 1.3.6.1.2.1.6.2...

  • Seite 321: Udp Group

    WAGO I/O System 750 Anhang 321 750-891 Controller Modbus TCP; G4; 2ETH 16.1.7 UDP Group Tabelle 276: MIB II – UDP Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.7.1 udpInDatagrams Anzahl empfangener UDP-Frames, die an die entsprechenden Applikationen weitergegeben wurden 1.3.6.1.2.1.7.2 udpNoPorts...

  • Seite 322: Snmp Group

    Zugriff Beschreibung 1.3.6.1.2.1.11.1 snmpInPkts Anzahl empfangener SNMP-Frames Pos: 132 .1 /Se rie 7 50 (WAGO I/ O SYSTEM)/F eldbus kom munik atio n/SNM P (MIB)/WAGO -MIB -Gr upp en fü r 8 30, 831, 841, 881 -T eil 1 @ 4\mo d_1 2379 775 608 28_ 6.do cx @...

  • Seite 323: Wago-Mib-Gruppen

    Pos: 132 .2 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Feld busk om munika tion/SN MP (M IB)/WAGO- MIB-G ru ppen für 83 1, 8 81- Teil 1 a @ 7\m od_ 1275 047 255 348 _6.d...

  • Seite 324: Versions Group

    Pos: 132 .3 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Feld busk om munika tion/SN MP (M IB)/WAGO- MIB-G ru ppen für 83 0, 8 31, 8 41, 881 -T eil 2 @ 7\m od_ 127 504 816 297 3_6.

  • Seite 325: Real-Time Clock Group

    Anhang 325 750-891 Controller Modbus TCP; G4; 2ETH 16.2.4 Real-Time Clock Group Die „Real-Time Clock Group“ enthält Informationen über die Echtzeituhr im System. Tabelle 281: WAGO-MIB – Real Time Clock Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.11.1 wioRtcDateTime Datum/Zeit des Gerätes in UTC- Format als String.

  • Seite 326: Ethernet Group

    Pos: 132 .4 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Feld busk om munika tion/SN MP (M IB)/WAGO- MIB-G ru ppen für 83 1, 8 81- Teil 2 a @ 7\m od_ 1275 048 123 661 _6.d...

  • Seite 327: Plc Project Group

    Pos: 132 .6 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Feld busk om munika tion/SN MP (M IB)/WAGO- MIB-G ru ppen für 83 0, 8 31, 8 41, 881 -T eil 3 @ 7\m od_ 127 504 820 694 2_6.

  • Seite 328: Http Group

    328 Anhang WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH 16.2.8 Http Group Die „Http Group“ enthält Informationen und Einstellungen zum Webserver des Feldbuscontrollers. Tabelle 285: WAGO-MIB – Http Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.1. wioHttpEnable Aktivieren/Deaktivieren des Webserver-...

  • Seite 329: 16.2.10 Sntp Group

    WAGO I/O System 750 Anhang 329 750-891 Controller Modbus TCP; G4; 2ETH 16.2.10 Sntp Group Die „Sntp Group“ enthält Informationen und Einstellungen zum SNTP-Server des Feldbuscontrollers. Tabelle 287: WAGO-MIB – Sntp Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.3. wioSntpEnable Aktivieren/Deaktivieren des SNTP- Server-Ports: 0 = Port für SNTP-Server deaktiviert...
  • Seite 330 330 Anhang WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 288: WAGO-MIB – Snmp Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.4.2.6 wioSnmp2- Aktivieren/Deaktivieren des 1. ProtocolEnable SNMPv1/v2c-Agent Standardwert: { 0 } 1.3.6.1.4.1.13576.10.1.40.4.2.7 wioSnmp2- IP-Adresse des 2. SNMP-Servers ManagerIp Standardwert: { '00000000' h } 1.3.6.1.4.1.13576.10.1.40.4.2.8...

  • Seite 331: 16.2.12 Snmp Trap String Group

    WAGO I/O System 750 Anhang 331 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 288: WAGO-MIB – Snmp Group Identifier Eintrag Zugriff Beschreibung 2 = SHA1-Authentifizierung Standardwert: { 1 } 1.3.6.1.4.1.13576.10.1.40.4.3.1 wioSnmp2- Authentifizierungsname für 2. Authentication- SNMPv3-Benutzer Name Standardwert: { „SecurityName“ } 1.3.6.1.4.1.13576.10.1.40.4.3.1...

  • Seite 332: Tabelle 289: Wago-Mib - Snmp Trap String Group

    332 Anhang WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 289: WAGO-MIB – Snmp Trap String Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.4.4.1 wioTrapKbus- Zeichenkette für 1. SNMP-Trap Error Standardwert: { „Kbus Error“ } 1.3.6.1.4.1.13576.10.1.40.4.4.2 wioTrapPlcStart Zeichenkette für 2. SNMP-Trap Standardwert: { „Plc Start“...

  • Seite 333: 16.2.13 Snmp User Trap String Group

    Die „Snmp User Trap String Group“ enthält Strings, welche an die benutzerspezifischen Traps angehängt werden können. Diese Strings können sowohl über SNMP als auch über die Wago_SNMP.lib im CODESYS verändert werden. Tabelle 290: WAGO-MIB – Snmp User Trap String Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.4.5.1...

  • Seite 334: 16.2.15 Modbus Group

    Pos: 132 .7 /Se rie 7 50 (WAGO I/ O SYSTEM)/ Feld busk om munika tion/SN MP (M IB)/WAGO- MIB-G ru ppen für 83 0, 8 31, 8 41, 881 -T eil 4 @ 14\ mod _13 613 649 166 34_6 .docx...

  • Seite 335: 16.2.17 Plc Data Group

    WAGO I/O System 750 Anhang 335 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 293: WAGO-MIB – Process Image Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.50.1 wioModulCount Modulzähler 1.3.6.1.4.1.13576.10.1.50.2 wioAnalogOutLength Länge der Analogausgangsprozessdaten 1.3.6.1.4.1.13576.10.1.50.3 wioAnalogInLength Länge der Analogeingangsprozessdaten 1.3.6.1.4.1.13576.10.1.50.4 wioDigitalOutLength Länge der Digitalausgangsprozessdaten 1.3.6.1.4.1.13576.10.1.50.5...

  • Seite 336: 336 Abbildungsverzeichnis

    336 Abbildungsverzeichnis WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Pos: 134 /Doku me ntatio n allg em ein/Verz eichnis se/Abbil dun gsver zeichnis - Üb ersc hrift oG und Ve rzeic hnis @ 3\m od_ 121 9222 916 765 _6.d ocx @ 210 79 @ @ 1 Abbildungsverzeichnis Abbildung 1: Feldbusknoten (Beispiel) ...............21...
  • Seite 337 WAGO I/O System 750 Abbildungsverzeichnis 337 750-891 Controller Modbus TCP; G4; 2ETH Abbildung 41: Beispiel Deklarierung für remanente Merker unter „VAR RETAIN“ ........................87 Abbildung 42: Datenaustausch zwischen MODBUS-Master und I/O-Modulen..95 Abbildung 43: Datenaustausch zwischen SPS-Funktionalität (CPU) des Controllers und I/O-Modulen ..............96 Abbildung 44: Adressierungsbeispiel für einen Feldbusknoten ......99...

  • Seite 338: Tabellenverzeichnis

    338 Tabellenverzeichnis WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Pos: 136 /Doku me ntatio n allg em ein/Verz eichnis se/ Tab ellenve rzeic hnis - Übe rschri ft oG un d Verz eichnis @ 3\ mod _12 192 2295 870 3_6 .docx @ 2 1083 @ @ 1 Tabellenverzeichnis Tabelle 1: Darstellungen der Zahlensysteme............13...
  • Seite 339 WAGO I/O System 750 Tabellenverzeichnis 339 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 41: ETHERNET-Bibliotheken für WAGO-I/O-PRO ....... 128 Tabelle 42: Task-Abarbeitung ................134 Tabelle 43: WBM-Benutzergruppen ..............145 Tabelle 44: WBM-Seite „Information“ ............... 148 Tabelle 45: WBM-Seite „Administration“ ............149 Tabelle 46: WBM-Seite „Backup &...
  • Seite 340 340 Tabellenverzeichnis WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 89: DHCP-Optionen ................206 Tabelle 90: Bedeutung der SNTP-Parameter ........... 207 Tabelle 91: MIB-II-Gruppen ................209 Tabelle 92: Standard-Traps ................210 Tabelle 93: Unterstützte Syslog-Nachrichten ............ 212 Tabelle 94: Modbus-TCP-Header ..............
  • Seite 341 WAGO I/O System 750 Tabellenverzeichnis 341 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 138: MODBUS-Register (Fortsetzung) ..........238 Tabelle 139: Registeradresse 0x1000 .............. 240 Tabelle 140: Registeradresse 0x1001 .............. 240 Tabelle 141: Registeradresse 0x1002 .............. 241 Tabelle 142: Registeradresse 0x1003 .............. 241 Tabelle 143: Registeradresse 0x1004 ..............
  • Seite 342 342 Tabellenverzeichnis WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 188: Registeradresse 0x2035 .............. 253 Tabelle 189: Registeradresse 0x2036 .............. 254 Tabelle 190: Registeradresse 0x2040 .............. 254 Tabelle 191: Registeradresse 0x2043 .............. 254 Tabelle 192: Registeradresse 0x3000 bis 0x5FFF ........... 254 Tabelle 193: 1-Kanal-Digitaleingangsmodule mit Diagnose ......
  • Seite 343 WAGO I/O System 750 Tabellenverzeichnis 343 750-891 Controller Modbus TCP; G4; 2ETH Tabelle 229: Serielle Schnittstellen mit Standard-Datenformat ......278 Tabelle 230: Serielle Schnittstelle 750-652, 753-652 ........278 Tabelle 231: Serielle Datenaustausch-Schnittstelle 750-654, -654/000-001 ..279 Tabelle 232: SSI-Geber-Interfaces mit alternativem Datenformat ..... 279 Tabelle 233: SSI-Geber Interfaces mit alternativem Datenformat (/000-004, -005, -007) .......................
  • Seite 344 Tabelle 288: WAGO-MIB – Snmp Group ............329 Tabelle 289: WAGO-MIB – Snmp Trap String Group ........332 Tabelle 290: WAGO-MIB – Snmp User Trap String Group ....... 333 Tabelle 291: WAGO-MIB – Plc Connection Group ........... 333 Tabelle 292: WAGO-MIB – Modbus Group ............334 Tabelle 293: WAGO-MIB –...
  • Seite 345 WAGO I/O System 750 750-891 Controller Modbus TCP; G4; 2ETH Pos: 138 /Doku me ntatio n allg em ein/Einb and/Ein ban d - Lee rseit e fü r du rch 2 teilb are Seitenz ahl (Stand ard dru ck) @ 3\ mod_ 121 923 085 107 8_0. docx @ 21 121 @ @ 1 Handbuch Version 1.0.3...
  • Seite 346 Pos: 139 /Doku me ntatio n allg em ein/Einb and/Ein ban d Rücks eite - alle D oku ment e; CI 201 7 @ 28\m od_ 148 647 750 358 0_6. docx @ 40 539 2 @ @ 1 WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 •...

Inhaltsverzeichnis
