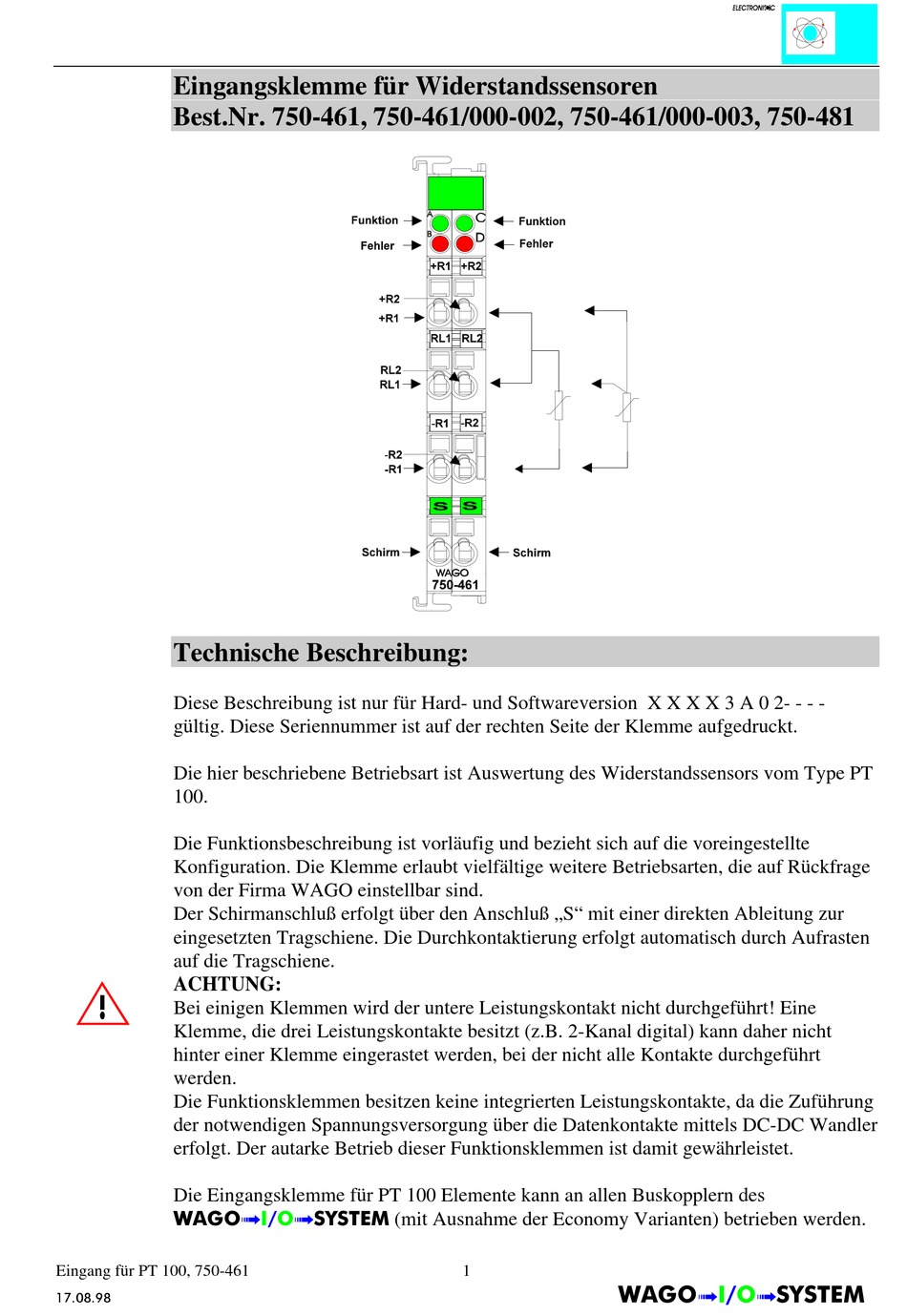

Eingangsklemme für Widerstandssensoren
Best.Nr. 750-461, 750-461/000-002, 750-461/000-003, 750-481
Technische Beschreibung:
Diese Beschreibung ist nur für Hard- und Softwareversion X X X X 3 A 0 2- - - -
gültig. Diese Seriennummer ist auf der rechten Seite der Klemme aufgedruckt.
Die hier beschriebene Betriebsart ist Auswertung des Widerstandssensors vom Type PT
100.
Die Funktionsbeschreibung ist vorläufig und bezieht sich auf die voreingestellte
Konfiguration. Die Klemme erlaubt vielfältige weitere Betriebsarten, die auf Rückfrage
von der Firma WAGO einstellbar sind.
Der Schirmanschluß erfolgt über den Anschluß „S" mit einer direkten Ableitung zur
eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten
auf die Tragschiene.
ACHTUNG:
Bei einigen Klemmen wird der untere Leistungskontakt nicht durchgeführt! Eine
Klemme, die drei Leistungskontakte besitzt (z.B. 2-Kanal digital) kann daher nicht
hinter einer Klemme eingerastet werden, bei der nicht alle Kontakte durchgeführt
werden.
Die Funktionsklemmen besitzen keine integrierten Leistungskontakte, da die Zuführung
der notwendigen Spannungsversorgung über die Datenkontakte mittels DC-DC Wandler
erfolgt. Der autarke Betrieb dieser Funktionsklemmen ist damit gewährleistet.
Die Eingangsklemme für PT 100 Elemente kann an allen Buskopplern des
:$*2Ç,2Ç6<67(0 (mit Ausnahme der Economy Varianten) betrieben werden.
Eingang für PT 100, 750-461
