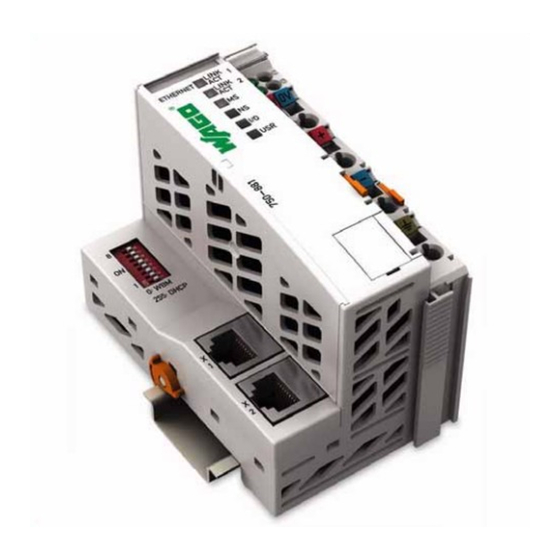

Programmierbarer feldbuscontroller ethernet 750-881 10/100 mbit/s; digitale und analoge signale
Vorschau ausblenden Andere Handbücher für I/O-SYSTEM 750:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

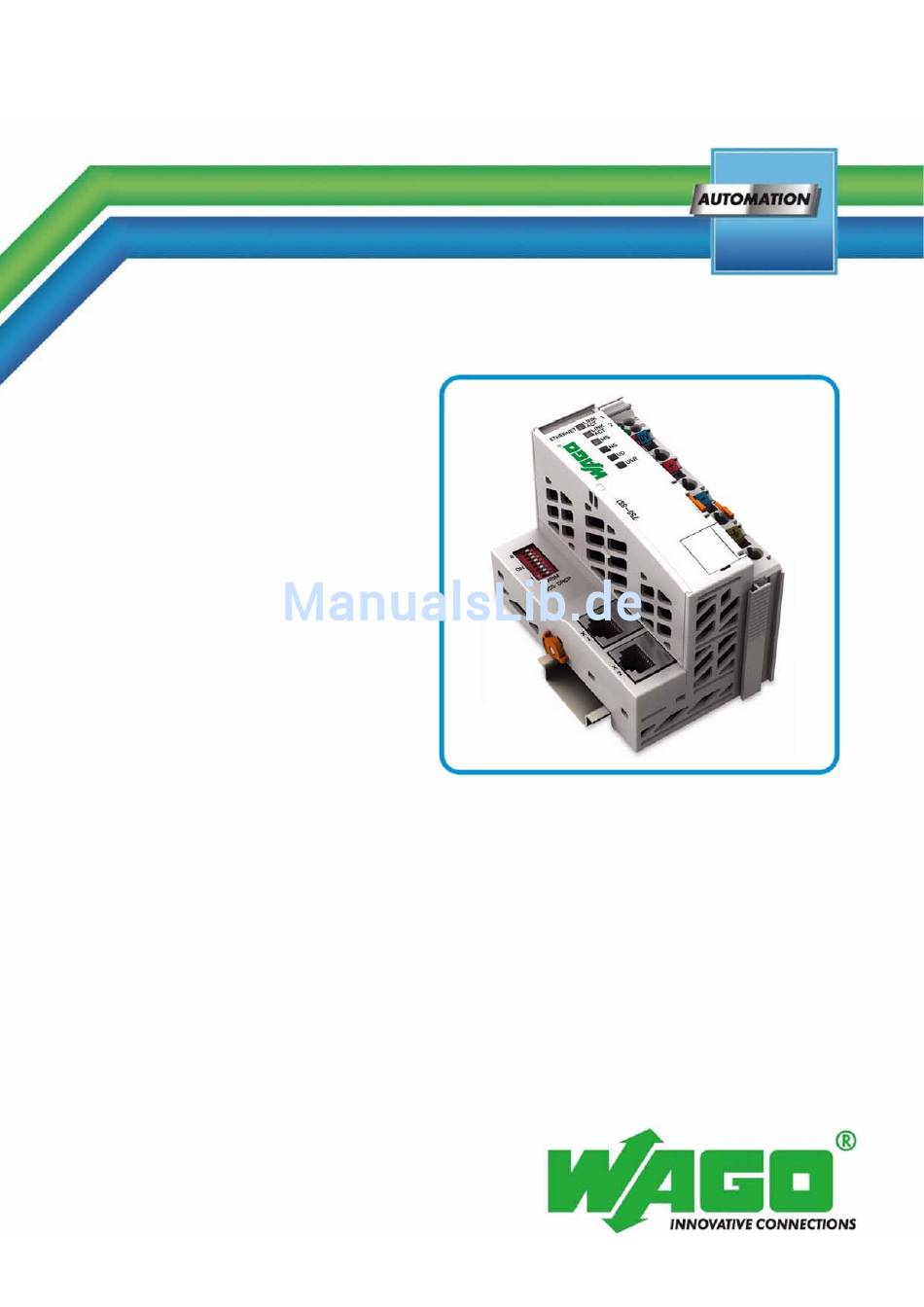

Pos: 2 /Dokumentation allgemein/Einband/Einband Deckblatt @ 9\mod_1285229289866_0.doc @ 64939 @ @ 1
Handbuch
WAGO-I/O-SYSTEM 750
Programmierbarer Feldbuscontroller ETHERNET
750-881
10/100 Mbit/s; digitale und analoge Signale
Version 1.1.2
Pos: 3 /Alle Serien (Allgemeine Module)/Hinweise zur Dokumentation/Impressum - allgemeine Angaben, Anschriften, Telefonnummern und E-Mail-Adressen @ 3\mod_1219151118203_6.doc @ 21058 @ @ 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WAGO I/O-SYSTEM 750

Inhaltszusammenfassung für WAGO I/O-SYSTEM 750

  • Seite 1 Pos: 2 /Dokumentation allgemein/Einband/Einband Deckblatt @ 9\mod_1285229289866_0.doc @ 64939 @ @ 1 Handbuch WAGO-I/O-SYSTEM 750 Programmierbarer Feldbuscontroller ETHERNET 750-881 10/100 Mbit/s; digitale und analoge Signale Version 1.1.2 Pos: 3 /Alle Serien (Allgemeine Module)/Hinweise zur Dokumentation/Impressum - allgemeine Angaben, Anschriften, Telefonnummern und E-Mail-Adressen @ 3\mod_1219151118203_6.doc @ 21058 @ @ 1...
  • Seite 2 WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET © 2011 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com...

  • Seite 3: Inhaltsverzeichnis

    WAGO-I/O-SYSTEM 750 Inhaltsverzeichnis 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 5 /Dokumentation allgemein/Verzeichnisse/Inhaltsverzeichnis - Überschrift 1 und Verzeichnis @ 3\mod_1219151230875_6.doc @ 21061 @ @ 1 Inhaltsverzeichnis Hinweise zu dieser Dokumentation ............12 Gültigkeitsbereich ................... 12 Urheberschutz ..................12 Symbole....................13 Darstellung der Zahlensysteme ............... 14 Schriftkonventionen ................
  • Seite 4 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 4.2.2 Feldbusanschluss ................46 Anzeigeelemente ..................47 Bedienelemente ..................48 4.4.1 Service-Schnittstelle ................48 4.4.2 Betriebsartenschalter ................49 4.4.3 Adresswahlschalter................51 Technische Daten ..................52 4.5.1 Gerätedaten..................52 4.5.2 Systemdaten..................52 4.5.3 Versorgung ..................53 4.5.4...

  • Seite 5: Inhaltsverzeichnis

    Funktion des Feldbusknotens testen............113 Flash-Dateisystem vorbereiten.............. 114 Echtzeituhr synchronisieren ..............116 Werkseinstellungen wiederherstellen............ 119 PFC mit WAGO-I/O-PRO programmieren .......... 120 Feldbuscontroller mit dem I/O-Konfigurator konfigurieren ....122 9.1.1 Feldbuscontroller mit der Datei „EA-config.xml“ konfigurieren ..125 ETHERNET-Bibliotheken für WAGO-I/O-PRO ......... 127 Einschränkungen im Funktionsumfang..........
  • Seite 6 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 10.9 PLC ....................... 166 10.10 Features ....................168 10.11 I/O Config ..................... 169 10.12 WebVisu....................171 Diagnose ....................173 11.1 LED-Signalisierung................173 11.1.1 Feldbusstatus auswerten ..............173 11.1.2 Knotenstatus auswerten - I/O-LED (Blinkcode-Tabelle)....175 11.1.2.1...
  • Seite 7 WAGO-I/O-SYSTEM 750 Inhaltsverzeichnis 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.2.5.3 Diagnoseregister ................233 12.2.5.4 Konfigurationsregister ..............234 12.2.5.5 Firmware-Informationsregister............ 240 12.2.5.6 Konstantenregister ............... 242 12.3 EtherNet/IP (Ethernet/Industrial Protocol) ........... 244 12.3.1 Allgemeines..................244 12.3.2 Protokollübersicht im OSI-Modell ........... 245 12.3.3 Eigenschaften der EtherNet/IP-Protokollsoftware ......246 12.3.4...
  • Seite 8 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.41 Input Fieldbus Variable UDINT (AA )........299 12.3.5.42 Input Fieldbus Variable UDINT Offset (AB )......300 12.3.5.43 Output Fieldbus Variable UDINT (AC ) ......... 301 12.3.5.44 Output Fieldbus Variable UDINT Offset (AD ) ......
  • Seite 9 WAGO-I/O-SYSTEM 750 Inhaltsverzeichnis 750-881 Programmierbarer Feldbuscontroller ETHERNET ® 13.2.5.14 RF-Transceiver............326 Bluetooth 13.2.5.15 Schwingstärke/Wälzlagerüberwachung VIB I/O ......327 13.2.5.16 KNX/EIB/TP1-Klemme .............. 327 13.2.5.17 AS-interface-Masterklemme............328 13.2.6 Systemklemmen ................330 13.2.6.1 Systemklemmen mit Diagnose ............ 330 13.2.6.2 Binäre Platzhalterklemmen............330 13.3 Aufbau der Prozessdaten für EtherNet/IP ..........
  • Seite 10 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.3.5.13 MP-Bus-Masterklemme............... 355 ® 13.3.5.14 RF-Transceiver............356 Bluetooth 13.3.5.15 Schwingstärke/Wälzlagerüberwachung VIB I/O ......357 13.3.5.16 AS-interface Masterklemme ............357 13.3.6 Systemklemmen ................359 13.3.6.1 Systemklemmen mit Diagnose ............ 359 13.3.6.2 Binäre Platzhalterklemme............359 Anwendungsbeispiele................

  • Seite 11: 750-881 Programmierbarer Feldbuscontroller Ethernet

    WAGO-I/O-SYSTEM 750 Inhaltsverzeichnis 750-881 Programmierbarer Feldbuscontroller ETHERNET 16.2.16 Ethernet IP Group................395 16.2.17 Process Image Group................ 395 16.2.18 Plc Data Group ................. 396 Abbildungsverzeichnis ..................397 Tabellenverzeichnis ................... 400 === Ende der Liste für Textmarke Verzeichnis_vorne === Handbuch Version 1.1.2...

  • Seite 12: Hinweise Zu Dieser Dokumentation

    Gerätes weiter. Stellen Sie darüber hinaus sicher, dass gegebenenfalls jede erhaltene Ergänzung in die Dokumentation mit aufgenommen wird. Pos: 10 /Serie 750 (WAGO-I/O-SYSTEM)/Hinweise zur Dokumentation/Gültigkeitsbereich Dokumentation Koppler/Controller 750-xxxx, ohne Variantenangabe @ 4\mod_1239095911562_6.doc @ 30109 @ 2 @ 1 Gültigkeitsbereich Die vorliegende Dokumentation gilt für das Gerät: „Programmierbarer Feldbuscontroller ETHERNET“...

  • Seite 13: Symbole

    WAGO-I/O-SYSTEM 750 Hinweise zu dieser Dokumentation 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 12.3 /Alle Serien (Allgemeine Module)/Hinweise zur Dokumentation/Symbole @ 3\mod_1217394197593_6.doc @ 21008 @ 2 @ 1 Symbole GEFAHR Warnung vor Personenschäden! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht...

  • Seite 14: Darstellung Der Zahlensysteme

    Hinweise zu dieser Dokumentation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 12.5 /Alle Serien (Allgemeine Module)/Hinweise zur Dokumentation/Zahlensysteme @ 3\mod_1221059454015_6.doc @ 21709 @ 2 @ 1 Darstellung der Zahlensysteme Tabelle 1: Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal normale Schreibweise...

  • Seite 15: Wichtige Erläuterungen

    Alle Eingriffe in die Steuerung sind stets von Fachkräften mit ausreichenden Kenntnissen in der SPS-Programmierung durchzuführen. Pos: 15.5 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Bestimmungsgemäße Verwendung 750-xxxx @ 3\mod_1224064151234_6.doc @ 24068 @ 3 @ 1 2.1.3 Bestimmungsgemäße Verwendung der Serie 750 Feldbuskoppler, Feldbuscontroller und Busklemmen des modularen WAGO-I/O-SYSTEM 750 dienen dazu, digitale und analoge Signale von Sensoren aufzunehmen und an Aktoren auszugeben oder an übergeordnete...

  • Seite 16: Technischer Zustand Der Geräte

    Haftungsausschluss der WAGO Kontakttechnik GmbH & Co. KG. Wünsche an eine abgewandelte bzw. neue Hard- oder Software-Konfiguration richten Sie bitte an die WAGO Kontakttechnik GmbH & Co. KG. Pos: 15.7 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1 Handbuch Version 1.1.2...

  • Seite 17: Sicherheitshinweise

    Sie es montieren, Störungen beheben oder Wartungsarbeiten vornehmen. Pos: 15.10.2 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheitshinweise/Gefahr/Gefahr: Einbau 0750-xxxx nur in Gehäusen, Schränken oder elektrischen Betriebsräumen! @ 6\mod_1260180556692_6.doc @ 46730 @ @ 1 GEFAHR Einbau nur in Gehäusen, Schränken oder elektrischen Betriebsräumen! Das WAGO-I/O-SYSTEM 750 mit seinen Geräten ist ein offenes...
  • Seite 18 Wichtige Erläuterungen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET ACHTUNG Kein Kontaktspray verwenden! Verwenden Sie kein Kontaktspray, da in Verbindung mit Verunreinigungen die Funktion der Kontaktstelle beeinträchtigt werden kann. Pos: 15.11.5 /Alle Serien (Allgemeine Module)/Wichtige Erläuterungen/Sicherheitshinweise/Achtung/Achtung: Verpolung vermeiden! @ 6\mod_1260184045744_6.doc @ 46765 @ @ 1...

  • Seite 19: Systembeschreibung

    Abbildung 1: Feldbusknoten Feldbuskoppler/-controller stehen für diverse Feldbussysteme zur Verfügung. Pos: 17.3 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Gerät und System/Systembeschreibung - Beschreibung Aufbau Feldbusknoten (Standard + erweiterter ECO) @ 3\mod_1231493221890_6.doc @ 25868 @ @ 1 Standard-Feldbuskoppler/-controller und erweiterte ECO-Feldbuskoppler enthalten ein Feldbus-Interface, eine Elektronik und eine Einspeiseklemme. Das Feldbus-Interface bildet die physikalische Schnittstelle zum jeweiligen Feldbussystem.

  • Seite 20: Fertigungsnummer

    Software-Version (optional), Hardware-Version, Firmware-Loader-Version (optional) und weiteren internen Informationen der WAGO Kontakttechnik GmbH & Co. KG. Pos: 17.7 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Gerät und System/Hardware-Adresse (MAC-ID) @ 7\mod_1270708464299_6.doc @ 54962 @ 2 @ 1 Hardware-Adresse (MAC-ID) Ein Programmierbarer Feldbuscontroller ETHERNET hat immer eine einmalige und weltweit eindeutige physikalische Adresse, die MAC-ID (Media-Access- Control-Identity).

  • Seite 21: Komponenten-Update

    Die ursprünglichen Fertigungsangaben auf dem Gehäuse der Komponente bleiben dabei erhalten. Pos: 17.10 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Gerät und System/Lagerung, Kommissionierung und Transport @ 3\mod_1225446600609_6.doc @ 24895 @ 2 @ 1 Lagerung, Kommissionierung und Transport Die Komponenten sind möglichst in der Originalverpackung zu lagern. Ebenso bietet die Originalverpackung beim Transport den optimalen Schutz.

  • Seite 22: Spannungsversorgung

    Elektronik (Klemmenbus, Logik) und der feldseitigen Elektronik. Bei einigen digitalen und analogen Eingangsklemmen ist diese Trennung kanalweise aufgebaut, siehe Katalog. Pos: 17.13.3 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Versorgung/Potentialtrennung - Bild (Standard + erweiterter ECO) @ 3\mod_1232950095187_6.doc @ 26739 @ @ 1 Abbildung 3: Potentialtrennung für Standard-Feldbuskoppler/-controller und erweiterte ECO- Feldbuskoppler Pos: 17.13.4 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Versorgung/Potentialtrennung - Hinweis: Schutzleiterfunktion sicherstellen (Ringspeisung) @ 3\mod_1232950095703_6.doc @ 26743 @ @ 1...

  • Seite 23: Systemversorgung

    Schalten Sie keine unzulässigen Spannungs- oder Frequenzwerte auf, dieses kann zur Zerstörung der Baugruppe führen. Pos: 17.13.8 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Versorgung/Systemversorgung - Anschluss - Systemversorgung (Standard + erweiterter ECO) @ 3\mod_1232950104031_6.doc @ 26775 @ @ 1 Abbildung 4: Systemversorgung für Standard-Feldbuskoppler/-controller und erweiterter ECO- Feldbuskoppler Pos: 17.13.9 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Versorgung/Systemversorgung - Anschluss - Die eingespeiste 24 V-Gleichspannung versorgt...

  • Seite 24: Auslegung

    (-15% / + 20%) Abbildung 5: Systemspannung für Standard-Feldbuskoppler/-controller und erweiterter ECO- Feldbuskoppler Pos: 17.13.11 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Versorgung/Systemversorgung - Anschluss - Hinweis: Gleichz. Rücksetzen aller Versorgungsmodule @ 3\mod_1232950097906_6.doc @ 26759 @ @ 1 Hinweis Rücksetzen des Systems nur gleichzeitig bei allen Versorgungsmodulen! Führen Sie das Rücksetzen des Systems durch Aus- und Einschalten der...

  • Seite 25: Empfehlung

    750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 17.13.14 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Versorgung/Beispiel: @ 3\mod_1232630417843_6.doc @ 26603 @ @ 1 Beispiel: Pos: 17.13.15 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Versorgung/Systemversorgung - Auslegung - Beispiel 1 (erweiterter ECO) @ 3\mod_1232950106250_6.doc @ 26787 @ @ 1 Berechnung Stromaufnahme an einem Beispielkoppler Interne Stromaufnahme 380 mA bei 5 V Summenstrom für Busklemmen...

  • Seite 26: Koppler Oder Controller

    Pos: 17.13.20 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Versorgung/Systemversorgung - Auslegung - n=0,87 (87% Netzteilwirkungsgrad bei 24 V) @ 3\mod_1232950112718_6.doc @ 26823 @ @ 1 η = 0.87 (87 % Netzteilwirkungsgrad bei Nennlast 24 V) Pos: 17.13.21 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Versorgung/Systemversorgung - Auslegung - Hinweis: Bei Test der Stromaufnahme Ausgänge aktivieren @ 3\mod_1232950110750_6.doc @ 26811 @ @ 1 Hinweis Bei Test der Stromaufnahme alle Ausgänge aktivieren!

  • Seite 27: Feldversorgung

    Leistungskontakte geführte Feldversorgung unterbrochen. Ab dort erfolgt eine neue Einspeisung, die auch einen Potentialwechsel beinhalten kann. Pos: 17.13.29 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Versorgung/Feldversorgung - Anschluss - 2 Hinweise: Potential neu einspeisen + Distanzklemme @ 3\mod_1232950091343_6.doc @ 26723 @ @ 1 Handbuch Version 1.1.2...

  • Seite 28: Absicherung

    Die optische Trennung der Potentiale mahnt zur Vorsicht bei Verdrahtungs- und Wartungsarbeiten. Somit können Sie die Folgen von Verdrahtungsfehlern vermeiden. Pos: 17.13.30 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Versorgung/Feldversorgung - Absicherung @ 3\mod_1232950081500_6.doc @ 26691 @ 4 @ 1 3.6.3.2 Absicherung Die interne Absicherung der Feldversorgung ist für verschiedene Feldspannungen über entsprechende Potentialeinspeiseklemmen möglich.
  • Seite 29 WAGO-I/O-SYSTEM 750 Systembeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET ACHTUNG Auf max. Verlustleistung und ggf. UL-Zulassung achten! Bei Einspeiseklemmen mit Sicherungshalter dürfen Sie nur Sicherungen mit einer max. Verlustleitung von 1,6 W (IEC 127) einsetzen. Bei Anlagen, die eine UL-Zulassung besitzen, achten Sie zusätzlich darauf, dass Sie nur UL- zugelassene Sicherungen verwenden.
  • Seite 30 WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Alternativ kann die Absicherung extern erfolgen. Hierbei bieten sich die Sicherungsklemmen der WAGO-Serien 281 und 282 an. Abbildung 11: Sicherungsklemmen für Kfz-Sicherungen, Serie 282 Abbildung 12: Sicherungsklemmen für Kfz-Sicherungen, Serie 2006 Abbildung 13: Sicherungsklemmen mit schwenkbarem Sicherungshalter, Serie 281 Abbildung 14: Sicherungsklemmen mit schwenkbarem Sicherungshalter, Serie 2002 Pos: 17.13.31 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1...

  • Seite 31: Ergänzende Einspeisevorschriften

    WAGO-I/O-SYSTEM 750 Systembeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 17.13.32 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Versorgung/Ergänzende Einspeisungsvorschriften (Standard) @ 3\mod_1232950080218_6.doc @ 26683 @ 3 @ 1 3.6.4 Ergänzende Einspeisevorschriften Das WAGO-I/O-SYSTEM 750 kann auch im Schiffbau bzw. Off-/Onshore- Bereichen (z. B. Arbeitsplattformen, Verladeanlagen) eingesetzt werden. Dies wird durch die Einhaltung der Anforderungen einflussreicher Klassifikationsgesellschaften, z.

  • Seite 32: Versorgungsbeispiel

    Speisen Sie die Systemversorgung und die Feldversorgung getrennt ein, um bei aktorseitigen Kurzschlüssen den Busbetrieb zu gewährleisten. Pos: 17.13.35 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Versorgung/Versorgungsbeispiel - Information: Weitere Information zum Aufbau einer Ringspeisung @ 7\mod_1275469176935_6.doc @ 57338 @ @ 1 Information Weitere Information zum Aufbau einer Ringspeisung Um die Systemsicherheit zu erhöhen, wird eine Ringspeisung des...
  • Seite 33 WAGO-I/O-SYSTEM 750 Systembeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET 750-400 750-410 750-401 750-613 750-616 750-612 750-512 750-512 750-513 750-616 750-610 750-552 750-630 750-600 Schirmung Erdungssammelleiter Versorgung - System 230V Versorgung - Feld 230V Versorgung 1) Distanzklemme - Feld empfohlen 2) Ringspeisung 10 A...

  • Seite 34: Netzgeräte

    Systembeschreibung WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 17.13.38 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Versorgung/Netzgeräte @ 3\mod_1232950093484_6.doc @ 26727 @ 3 @ 1 3.6.6 Netzgeräte Das WAGO-I/O-SYSTEM 750 benötigt zum Betrieb eine 24V-Gleichspannung (Systemversorgung) mit einer maximalen Abweichung von -15 % bzw. +20 %.

  • Seite 35: Erdung

    WAGO-I/O-SYSTEM 750 Systembeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 17.13.40 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Versorgung/Erdung @ 3\mod_1231246555687_6.doc @ 25800 @ 234433 @ 1 Erdung 3.7.1 Erdung der Tragschiene 3.7.1.1 Rahmenaufbau Beim Rahmenaufbau ist die Tragschiene mit dem elektrisch leitenden Schrankrahmen bzw. Gehäuse verschraubt. Der Rahmen bzw. das Gehäuse muss geerdet sein.

  • Seite 36: Funktionserde

    Systembeschreibung WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 3.7.2 Funktionserde Die Funktionserde erhöht die Störunempfindlichkeit gegenüber elektro- magnetischen Einflüssen. Einige Komponenten des I/O-Systems besitzen einen Tragschienenkontakt, der elektromagnetische Störungen zur Tragschiene ableitet. Abbildung 17: Tragschienenkontakt GEFAHR Auf ausreichende Erdung achten! Achten Sie auf den einwandfreien Kontakt zwischen dem Tragschienenkontakt und der Tragschiene.

  • Seite 37: Schutzerde

    WAGO-I/O-SYSTEM 750 Systembeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET 3.7.3 Schutzerde Für die Feldebene wird die Schutzerde an den unteren Anschlussklemmen der Einspeiseklemmen aufgelegt und über die unteren Leistungskontakte an die benachbarten Busklemmen weitergereicht. Besitzt die Busklemme den unteren Leistungskontakt, kann der Schutzleiteranschluss der Feldgeräte direkt an die unteren Anschlussklemmen der Busklemme angeschlossen werden.

  • Seite 38: Schirmung

    Systembeschreibung WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 17.13.42 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Versorgung/Schirmung @ 3\mod_1231251994828_6.doc @ 25811 @ 23333 @ 1 Schirmung 3.8.1 Allgemein Die Schirmung der Daten- und Signalleitungen verringert die elektro- magnetischen Einflüsse und erhöht damit die Signalqualität. Messfehler, Datenübertragungsfehler und sogar Zerstörung durch Überspannung werden...

  • Seite 39: Wago-Schirm-Anschlusssystem

    WAGO-I/O-SYSTEM 750 Systembeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET 3.8.4 WAGO-Schirm-Anschlusssystem Das WAGO-Schirm-Anschlusssystem besteht aus Schirm-Klemmbügeln, Sammelschienen und diversen Montagefüßen, um eine Vielzahl von Aufbauten zu realisieren. Siehe Katalog W4 Band 3 Kapitel 10. Abbildung 19: Beispiel WAGO-Schirm-Anschlusssystem Abbildung 20: Anwendung des WAGO-Schirm-Anschlusssystems Pos: 18 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1...

  • Seite 40: Gerätebeschreibung

    Steuerung übertragen werden. Pos: 20.8 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Beschreibung/Feldbuskoppler/-controller/Einleitender Text/Die Feldbusansch. best. aus 2 Ports (RJ-45). Ein im PFC integ. Ethernet-Switch (881) (Controller) @ 7\mod_1273679028172_6.doc @ 56478 @ @ 1 Die Feldbusanschaltung besteht aus zwei Ports (RJ-45). Ein im PFC integrierter Ethernet-Switch, der im Store-and-forward-Modus betrieben wird, verbindet die Feldbus-Ports mit der CPU.
  • Seite 41 DHCP oder BootP genutzt werden. Pos: 20.14 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Beschreibung/Feldbuskoppler/-controller/Einleitender Text/Der Anwender kann Clients und Server über eine int. Socket-API ... (830,841,842,871,872,873,881,882) @ 6\mod_1255509705625_6.doc @ 42758 @ @ 1 Der Anwender kann Clients und Server über eine interne Socket-API für alle Transportprotokolle (TCP, UDP, u.s.w.) mit Funktionsbausteinen programmieren.

  • Seite 42: Tabelle 8: Kompatibilität

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 8: Kompatibilität CoDeSys Programmiertool: -Version V2.3.9.19 Feldbuscontroller: 750-881        Erläuterung:  Feldbuscontroller arbeitet mit der CoDeSys-Version, unabhängig von der Softwareversion des Feldbuscontrollers. Pos: 22 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1 Handbuch Version 1.1.2...

  • Seite 43: Ansicht

    Pos: 23 /Alle Serien (Allgemeine Module)/Überschriften für alle Serien/Ansicht - Überschrift 2 @ 4\mod_1240984217343_6.doc @ 31946 @ 2 @ 1 Ansicht Pos: 24.1 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Ansicht/Feldbuskoppler/-controller/Legende/Ansicht - allg. Einleitung für Koppler/Controller @ 4\mod_1238494230133_6.doc @ 29444 @ @ 1 Die Ansicht zeigt drei Einheiten: •...

  • Seite 44: Tabelle 9: Legende Zur Ansicht Ethernet Tcp/Ip-Feldbuscontroller

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 24.4 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Ansicht/Feldbuskoppler/-controller/Legende/Ansicht - Legende zur Ansicht ETHERNET TCP/IP-Controller (750-880,881,882) - Tabellenkopf und Nr: 1 @ 7\mod_1266415064861_6.doc @ 50948 @ @ 1 Tabelle 9: Legende zur Ansicht ETHERNET TCP/IP-Feldbuscontroller Bedeutung Details siehe Kapitel:...

  • Seite 45: Anschlüsse

    Pos: 26 /Alle Serien (Allgemeine Module)/Überschriften für alle Serien/Anschlüsse - Überschrift 2 @ 4\mod_1240984262656_6.doc @ 31959 @ 2 @ 1 Anschlüsse Pos: 27 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Schematische Schaltbilder/Feldbuskoppler/-controller/Geräteeinspeisung - Überschrift 3 und Einleitung 750-0xxx @ 5\mod_1245074097866_6.doc @ 35347 @ 3 @ 1 4.2.1 Geräteeinspeisung...

  • Seite 46: Feldbusanschluss

    Segmentlänge von 100 m benutzt werden. Pos: 30.4 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Anschlüsse/Feldbuskoppler/-controller/Die Anschlussstelle ist so konzipiert, dass Einbau in einen 80 mm hohen Schaltschrank möglich ist. @ 5\mod_1245073401892_6.doc @ 35337 @ @ 1 Die Anschlussstelle ist so konzipiert, dass nach Steckeranschluss ein Einbau in einen 80 mm hohen Schaltkasten möglich ist.

  • Seite 47: Anzeigeelemente

    Tabelle 11: Anzeigeelemente Feldbusstatus Farbe Bedeutung Pos: 33.4 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Anzeigeelemente/Feldbuskoppler/-controller/Legende/Anzeigeelemente - Feldbusstatus ETHERNET-basiert, spezifischer Tabellenteil 'LINK ACT1,2' @ 5\mod_1253106696993_6.doc @ 41691 @ @ 1 LINK grün zeigt eine Verbindung zum physikalischen Netzwerk an Port 1 an ACT 1 LINK grün...

  • Seite 48: Bedienelemente

    Beschreibung Klappe geöffnet Konfigurations- und Programmierschnittstelle Pos: 36.3 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Bedienelemente/Feldbuskoppler/-controller/Achtung: Gerät muss spannungsfrei sein! (für Anschluss von 750-920) @ 4\mod_1239105946740_6.doc @ 30245 @ @ 1 ACHTUNG Gerät muss spannungsfrei sein! Um Geräteschäden zu vermeiden, ziehen und stecken Sie das Kommunikationskabel nur, wenn das Gerät spannungsfrei ist!

  • Seite 49: Betriebsartenschalter

    Programmieren bzw. definieren Sie deshalb alle Ausgänge, damit diese bei einem Programmstopp in einen sicheren Zustand schalten. Pos: 38.2 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Bedienelemente/Feldbuskoppler/-controller/Hinweis: Definieren der Ausgänge für einen Programm-Stopp! (für Betriebsartenschalter mit WBM) @ 4\mod_1240571895008_6.doc @ 31295 @ @ 1 Hinweis Definieren der Ausgänge für einen Programm-Stopp!

  • Seite 50: Tabelle 16: Betriebsartenschalterstellungen, Statische Positionen Bei

    Bei Software-Start/-Stopp Betriebsartenschalterstellung unerheblich! Die Stellung des Betriebsartenschalters ist für das Starten und Stoppen der PFC-Applikation aus WAGO-I/O-PRO heraus unerheblich. Je nachdem, in welcher der drei statischen Positionen „Oben“, „Mitte“ oder „Unten“ sich der Schalter bei einem PowerOn oder einem Hard- oder Software-...

  • Seite 51: Adresswahlschalter

    Pos: 40.2 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Bedienelemente/Feldbuskoppler/-controller/DIP-Schalter-Bild (8 ... 1 von oben nach unten) @ 4\mod_1239180034696_6.doc @ 30363 @ @ 1 Abbildung 27: Adresswahlschalter Pos: 40.3 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Bedienelemente/Feldbuskoppler/-controller/Der 8-polige DIP-Schalter dient zum Einstellen derIP-Adresse + Tabelle: Bedeutung Schalterstellungen @ 6\mod_1263465071407_6.doc @ 47988 @ @ 1 Der 8-polige DIP-Schalter dient zum Einstellen der IP-Adresse und zur Auswahl des Protokolls, mit dem die IP-Adresse eingestellt werden kann.

  • Seite 52: Technische Daten

    Pos: 42 /Alle Serien (Allgemeine Module)/Überschriften für alle Serien/Technische Daten - Überschrift 2 @ 3\mod_1232967587687_6.doc @ 26923 @ 2 @ 1 Technische Daten Pos: 43.1 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Technische Daten/Feldbuskoppler/-controller/Technische Daten 750-0881 @ 6\mod_1258642084537_6.doc @ 44586 @ 33333 @ 1 4.5.1 Gerätedaten...

  • Seite 53: Versorgung

    Spannungsabfall bei I < 1 V bei 64 Busklemmen max. Datenkontakte Gleitkontakte, 1,5 µm hartvergoldet, selbstreinigend Pos: 43.3 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Technische Daten/Technische Daten Klimatische Umweltbedingungen o. erw. Tempbereich; 0...55°C/-20...+85°C @ 5\mod_1247657968368_6.doc @ 37601 @ 3 @ 1 Handbuch Version 1.1.2...

  • Seite 54: Klimatische Umweltbedingungen

    Staub, ätzende Dämpfe, Gase oder ionisierte Strahlung auftreten können. Pos: 43.4 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Technische Daten/Feldbuskoppler/-controller/Achtung: Verringerte Pufferzeit bei zu hoher Lagertemperatur! (bei Echtzeituhr) @ 8\mod_1278604366911_6.doc @ 59410 @ @ 1 ACHTUNG Verringerte Pufferzeit bei zu hoher Lagertemperatur! Beachten Sie, dass die Lagerung von Geräten mit Echtzeituhr bei zu hohen...

  • Seite 55: Zulassungen

    Pos: 49 /Alle Serien (Allgemeine Module)/Zulassungen/Standardzulassungen/cULus (UL508) @ 3\mod_1224055013140_0.doc @ 24018 @ @ 1 (UL508) Pos: 50 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Zulassungen/Zulassungen in Vorbereitung Feldbuskoppler/-controller 750-xxxx Schiff, ohne Variantenangabe @ 6\mod_1255592681734_6.doc @ 42821 @ @ 1 Folgende Schiffszulassungen sind für den Feldbuskoppler/-controller 750-881 in Vorbereitung: Pos: 51 /Alle Serien (Allgemeine Module)/Zulassungen/Schiffszulassungen/GL (Germanischer Lloyd) Cat.

  • Seite 56: Normen Und Richtlinien

    Pos: 54 /Alle Serien (Allgemeine Module)/Überschriften für alle Serien/Normen und Richtlinien - Überschrift 2 @ 4\mod_1242804031875_6.doc @ 33644 @ 2 @ 1 Normen und Richtlinien Pos: 55 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Normen und Richtlinien/EMV-Normen Feldbuskoppler/-controller750-xxxx, ohne Variantenangabe @ 5\mod_1245244309850_6.doc @ 35511 @ @ 1 Der Feldbuskoppler/-controller 750-881 erfüllt folgende EMV-Normen: Pos: 56 /Alle Serien (Allgemeine Module)/Normen und Richtlinien/EMV CE-Störfestigkeit EN 61000-6-2: 2005 @ 4\mod_1242797655625_6.doc @ 33589 @ @ 1...

  • Seite 57: Montieren

    Pos: 61 /Alle Serien (Allgemeine Module)/Überschriften für alle Serien/Montieren - Überschrift 1 @ 3\mod_1225446744750_6.doc @ 24898 @ 1 @ 1 Montieren Pos: 62.1 /Serie 750 (WAGO-I/O-SYSTEM)/Montieren/Einbaulage @ 3\mod_1225446818312_6.doc @ 24901 @ 2 @ 1 Einbaulage Neben dem horizontalen und vertikalen Einbau sind alle anderen Einbaulagen erlaubt.
  • Seite 58 750-881 Programmierbarer Feldbuscontroller ETHERNET Hinweis Gesamtausdehnung mit WAGO-Klemmenbusverlängerung erhöhen! Mit der WAGO-Klemmenbusverlängerung können Sie die Gesamtausdehnung eines Knotens erhöhen. Bei einem solchen Aufbau stecken Sie nach der letzten Klemme eines Knotens eine Klemmenbus- verlängerungsendklemme 750-627. Diese verbinden Sie per RJ-45-Kabel mit der Klemmenbusverlängerungskopplerklemme 750-628 eines weiteren...

  • Seite 59: Montage Auf Tragschiene

    WAGO-I/O-SYSTEM 750 Montieren 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 62.4 /Serie 750 (WAGO-I/O-SYSTEM)/Montieren/Montage auf Tragschiene @ 3\mod_1225447227234_6.doc @ 24904 @ 233 @ 1 Montage auf Tragschiene 5.3.1 Tragschieneneigenschaften Alle Komponenten des Systems können direkt auf eine Tragschiene gemäß EN 50022 (TS 35, DIN Rail 35) aufgerastet werden.

  • Seite 60: Wago-Tragschienen

    35 x 15; 2,3 mm Kupfer; ungelocht 210-196 35 x 7,5; 1 mm Alu; ungelocht Pos: 62.5 /Serie 750 (WAGO-I/O-SYSTEM)/Montieren/Abstände @ 3\mod_1225448283750_6.doc @ 24918 @ 2 @ 1 Abstände Für den gesamten Feldbusknoten sind Abstände zu benachbarten Komponenten, Kabelkanälen und Gehäuse-/Rahmenwänden einzuhalten.

  • Seite 61: Montagereihenfolge

    Digitaleingangsklemme mit 4 Kanälen, eingeschoben wird, besitzt eine verringerte Luft- und Kriechstrecke zu dem benachbarten Kontakt. Pos: 62.10 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheitshinweise/Achtung/Achtung: Aneinanderreihen von Busklemmen nur bei offener Nut! @ 6\mod_1256193351448_6.doc @ 43415 @ @ 1 ACHTUNG Aneinanderreihen von Busklemmen nur bei offener Nut! Einige Busklemmen besitzen keine oder nur wenige Leistungskontakte.

  • Seite 62: Geräte Einfügen Und Entfernen

    WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 62.13 /Serie 750 (WAGO-I/O-SYSTEM)/Montieren/Geräte einfügen und entfernen - Überschrift 2 @ 3\mod_1231768483250_6.doc @ 25948 @ 2 @ 1 Geräte einfügen und entfernen Pos: 62.14 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheitshinweise/Gefahr/Gefahr: Vorsicht bei der Unterbrechung von FE! @ 6\mod_1256193919214_6.doc @ 43421 @ @ 1...

  • Seite 63: Feldbuskoppler/-Controller Einfügen

    Mit dem Einrasten des Feldbuskopplers/-controllers sind die elektrischen Verbindungen der Datenkontakte und (soweit vorhanden) der Leistungskontakte zur gegebenenfalls nachfolgenden Busklemme hergestellt. Pos: 62.18 /Serie 750 (WAGO-I/O-SYSTEM)/Montieren/Verriegelung - Bild (erweiterter ECO) @ 3\mod_1231769519703_6.doc @ 25978 @ @ 1 Entriegelungs- Verriegelungs- lasche...

  • Seite 64: Busklemme Einfügen

    Montieren WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 62.21 /Serie 750 (WAGO-I/O-SYSTEM)/Montieren/Busklemme einfügen @ 3\mod_1231769726703_6.doc @ 25987 @ 3 @ 1 5.6.3 Busklemme einfügen Positionieren Sie die Busklemme so, dass die Nut- und Federverbindungen zum Feldbuskoppler/-controller oder zur vorhergehenden und gegebenenfalls zur nachfolgenden Busklemme im Eingriff sind.

  • Seite 65: Busklemme Entfernen

    WAGO-I/O-SYSTEM 750 Montieren 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 62.23 /Serie 750 (WAGO-I/O-SYSTEM)/Montieren/Busklemme entfernen @ 4\mod_1239169375203_6.doc @ 30333 @ 3 @ 1 5.6.4 Busklemme entfernen Ziehen Sie die Busklemme an der Entriegelungslasche aus dem Verband. Abbildung 32: Busklemme lösen Mit dem Herausziehen der Busklemme sind die elektrischen Verbindungen der Datenkontakte bzw.

  • Seite 66: Geräte Anschließen

    Um Verschmutzung und Kratzer zu vermeiden, legen Sie die Busklemmen nicht auf die Goldfederkontakte. Pos: 65.4 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheitshinweise/Achtung/Achtung: ESD - Auf gute Erdung der Umgebung achten! @ 7\mod_1266318538667_6.doc @ 50696 @ @ 1 Auf gute Erdung der Umgebung achten! Die Geräte sind mit elektronischen Bauelementen bestückt, die bei...

  • Seite 67: Leistungskontakte/Feldversorgung

    Nut für Messerkontakt Messerkontakt Abbildung 34: Beispiele für die Anordnung von Leistungskontakten Pos: 65.9 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheitshinweise/Hinweis/Hinweis: Feldbusknoten mit smartDESIGNER konfigurieren und überprüfen @ 6\mod_1256193439792_6.doc @ 43418 @ @ 1 Hinweis Feldbusknoten mit smartDESIGNER konfigurieren und überprüfen ®...

  • Seite 68: Leiter An Cage Clamp ® Anschließen

    Geräte anschließen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 65.11 /Serie 750 (WAGO-I/O-SYSTEM)/Anschließen/Leiter an CAGE CLAMP anschließen - Überschrift 2 und Text @ 3\mod_1225448660171_6.doc @ 24926 @ 2 @ 1 ® Leiter an CAGE CLAMP anschließen ® CAGE CLAMP -Anschlüsse von WAGO sind für ein-, mehr- oder feindrähtige Leiter ausgelegt.

  • Seite 69: Funktionsbeschreibung

    Ende des PFC-Programms statt. Hieraus ergibt sich, dass es nicht möglich ist, innerhalb einer Schleife auf ein Ereignis aus dem Prozess oder den Ablauf einer Zeit zu warten. Pos: 70 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Betriebssystem/Betriebssystem Controller - Diagramm (32-Bit, mit Filesystem) @ 9\mod_1283256364139_6.doc @ 64400 @ @ 1 Handbuch Version 1.1.2...
  • Seite 70 Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Versorgungsspannung einschalten oder Hardware-Reset Nein SPS-Programm im Dateisystem vorhanden? ‘I/O’-LED blinkt orange SPS-Programm aus dem internen Dateisystem laden Ermittlung Busklemmen Ermittlung Busklemmen und Konfiguration und Konfiguration ‘I/O’-LED Variablen auf 0 bzw. FALSE blinkt...

  • Seite 71: Prozessdatenaufbau

    Beschreibungen der Busklemmen. Pos: 73.4 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Prozessabbild/Aus der Datenbreite und dem Typ der Busklemme ...Die Daten der digitalen Busklemmen sind ... @ 6\mod_1256034320625_6.doc @ 43147 @ @ 1 Aus der Datenbreite und dem Typ der Busklemme sowie der Position der Busklemmen im Knoten erstellt der Controller ein internes lokales Prozessabbild.
  • Seite 72 1532 für die weiteren PFC-Variablen reserviert. Pos: 73.10 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Prozessabbild/Bei allen WAGO-Feldbuscontrollern ist der Zugriff der SPS auf die Prozessdaten unabhängig von ... @ 6\mod_1256038962984_6.doc @ 43171 @ @ 1 Bei allen WAGO-Feldbuscontrollern ist der Zugriff der SPS auf die Prozessdaten unabhängig von dem Feldbussystem.

  • Seite 73: Beispiel Für Ein Eingangsprozessabbild

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 73.15 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Prozessabbild/Beispiel für ein Eingangsprozessabbild- Beispiel für ein Ausgangsprozessabbild @ 6\mod_1256040947968_6.doc @ 43186 @ 33 @ 1 7.2.2 Beispiel für ein Eingangsprozessabbild Im folgenden Bild wird ein Beispiel für ein Prozessabbild mit Eingangsklemmen- daten dargestellt.

  • Seite 74: Beispiel Für Ein Ausgangsprozessabbild

    Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 7.2.3 Beispiel für ein Ausgangsprozessabbild Als Beispiel für das Prozessabbild mit Ausgangsklemmendaten besteht die folgende Konfiguration aus 2 digitalen und 4 analogen Ausgängen. Das Ausgangsdaten Prozessabbild besteht aus 4 Worten für die analogen und einem Wort für die digitalen Ausgänge, also insgesamt aus 5 Worten.
  • Seite 75 Prozessabbild der Eingänge (Bit) Adressen MODBUS 0x0200 %QX4.0 0x0201 %QX4.1 DO: Digitale Ausgangsklemme AO: Analoge Ausgangsklemme Abbildung 38: Beispiel Ausgangsprozessabbild Pos: 73.16 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Prozessabbild/Prozessdaten MODBUS/TCP und EtherNet/IP - Überschrift 3 @ 6\mod_1259149638329_6.doc @ 44988 @ 3 @ 1 Handbuch Version 1.1.2...

  • Seite 76: Prozessdaten Modbus/Tcp Und Ethernet/Ip

    7.2.4 Prozessdaten MODBUS/TCP und EtherNet/IP Pos: 73.17 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Prozessabbild/Der Aufbau der Prozessdaten ist auf der Feldebene bei einigen Busklemmen feldbusspezifisch. @ 6\mod_1256032164328_6.doc @ 43111 @ @ 1 Der Aufbau der Prozessdaten ist auf der Feldebene bei einigen Busklemmen bzw.

  • Seite 77: Datenaustausch

    Anforderung und senden, abhängig von der Art der Anforderung, eine Antwort an den Master. Pos: 76.3 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Datenaustausch - Ein Feldbuscontroller kann eine bestimmte Anzahl gleichzeitiger Verbd. (Controller) @ 6\mod_1256044496578_6.doc @ 43208 @ @ 1 Ein Feldbuscontroller kann eine bestimmte Anzahl gleichzeitiger Verbindungen (Socket-Verbindungen) zu anderen Netzwerkteilnehmern herstellen: Pos: 76.4 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Datenaustausch - Liste gleichzeitiger Verbindungen (Socket-Verbindungen) (750-841, 881) @ 6\mod_1256044617468_6.doc @ 43214 @ @ 1...
  • Seite 78 Datenzugriff ein Objektmodell. Pos: 76.7 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Datenaustausch - Der Zugriff des Feldbuscontrollers auf die Daten erfolgt mit Hilfe eines IEC-611... @ 6\mod_1256044879953_6.doc @ 43226 @ @ 1 Der Zugriff des Feldbuscontrollers auf die Daten erfolgt mit Hilfe eines IEC- 61131-3-Applikationsprogramms.

  • Seite 79: Speicherbereiche

    Ausgangsspeicherbereich gelegt und können von dem Master ausgelesen werden. Pos: 76.11 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Speicherbereiche MODBUS/Speicherbereiche MODBUS - Im Anschluss an die Busklemmendaten Wort 1276...1531 (750-841) @ 6\mod_1256133822562_6.doc @ 43400 @ @ 1 Im Anschluss an die physikalischen Busklemmendaten befindet sich der Speicherbereich Wort 1276...1531 für die Ethernet/IP-PFC-Variablen.
  • Seite 80 WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 76.12 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Speicherbereiche MODBUS/Speicherbereiche MODBUS - Für zukünftige Protokoll-Erweiterungen und weitere PFC-Variablen ist ... @ 6\mod_1256133965750_6.doc @ 43403 @ @ 1 Für zukünftige Protokoll-Erweiterungen und weitere PFC-Variablen ist der anschließende Speicherbereich ab Wort 1532 vorgesehen.

  • Seite 81: Abbildung 40: Beispiel Deklarierung Für Remanente Merker Unter „Var

    Die Aufteilung des NOVRAM-Remanentspeichers ist variabel (siehe nachfolgenden Hinweis). Hinweis NOVRAM-Speicheraufteilung in WAGO-I/O-PRO änderbar! Die Aufteilung des NOVRAM ist in der Programmiersoftware WAGO-I/O- PRO/Register „Ressourcen“/Dialogfenster „Zielsystem Einstellungen“ bei Bedarf veränderbar. Die Startadresse für den Merker-Bereich ist dabei fest adressiert. Die Bereichsgrößen und die Startadresse des Retain-Speichers sind variabel.

  • Seite 82: Adressierung

    Pos: 76.16 /Alle Serien (Allgemeine Module)/Überschriften für alle Serien/Adressierung - Überschrift 3 @ 8\mod_1279016771610_6.doc @ 59779 @ 3 @ 1 7.3.2 Adressierung Pos: 76.17 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Adressierung/Adressierung - Einleitung (Controller) @ 6\mod_1256047921109_6.doc @ 43258 @ @ 1 Ein- und Ausgänge der Klemmen an einem Controller werden intern adressiert, sobald sie in Betrieb genommen werden. Die Reihenfolge, in welcher die gesteckten Klemmen adressiert werden, hängt von der Art der Klemme...

  • Seite 83: Adressierung Der Busklemmen

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 76.19 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Adressierung/Adressierung - Adressierung der Busklemmen @ 7\mod_1265981710444_6.doc @ 50595 @ 4 @ 1 7.3.2.1 Adressierung der Busklemmen Bei der Adressierung werden zunächst die komplexen Klemmen (Klemmen, die ein oder mehrere Byte belegen) entsprechend ihrer physikalischen Reihenfolge hinter dem Feldbuskoppler/-controller berücksichtigt.

  • Seite 84: Adressbereiche

    Pos: 76.21 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Adressierung/Adressbereiche - Überschrift 4 @ 6\mod_1256048478468_6.doc @ 43266 @ 4 @ 1 7.3.2.2 Adressbereiche Pos: 76.22 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Adressierung/Adressierung - Aufteilung des Adressbereiches für die wortweise Adressierung nach IEC - Überschrift @ 6\mod_1256048562765_6.doc @ 43269 @ @ 1 Aufteilung des Adressbereiches für die wortweise Adressierung nach IEC-61131-3: Pos: 76.23 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Adressierung/Adressierung - Aufteilung der Adressbereiche mit Ethernet/IP (750-841, -881,-880) @ 6\mod_1256048620421_6.doc @ 43272 @ @ 1...

  • Seite 85: Tabelle 32: Adressbereich Wort 512

    2550 2551 Word 1274 1275 DWord 256 Pos: 76.27 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Adressierung/Adressierung - Wort 1276...1531 (750-841, -881 ,-880) @ 6\mod_1256049076171_6.doc @ 43290 @ @ 1 Wort 1276-1531: Adressbereich für die Ethernet/IP-Feldbusdaten: Tabelle 33: Adressbereich Wort 1276...1531 Datenb Adresse reite 1276.0.

  • Seite 86: Tabelle 35: Iec-61131-3-Adressräume

    PFC-IN-Variablen (%IW256...%IW511) MODBUS/TCP read read/write Flüchtige SPS-Ausgangsvariablen PFC-OUT-Variablen (%QW256...%QW511) Pos: 76.31 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Adressierung/Adressierung - IEC-Adressräume im Überblick (Teil 2, wenn Ethernet/IP) (750-841) @ 6\mod_1256049433687_6.doc @ 43299 @ @ 1 Ethernet/IP- read Flüchtige SPS-Eingangsvariablen PFC-IN-Variablen (%IW1276 ... %IW1531) Ethernet/IP- read/write Flüchtige SPS-Ausgangsvariablen PFC-OUT-Variablen (%QW1276 ...

  • Seite 87: Absolute Adressierung

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 76.34 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Adressierung/Adressierung - Absolute Adressierung @ 6\mod_1256049674828_6.doc @ 43302 @ 4 @ 1 7.3.2.3 Absolute Adressierung Die direkte Darstellung einzelner Speicherzellen (absolute Adressen) nach IEC- 61131-3 erfolgt mittels spezieller Zeichenketten:...
  • Seite 88 Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Adressen berechnen (in Abhängigkeit von der Wortadresse): Bit-Adresse: Wortadresse .0 bis .15 Byte-Adresse: 1. Byte: 2 x Wortadresse 2. Byte: 2 x Wortadresse + 1 DWord-Adresse: Wortadresse (gerade Zahl) / 2 bzw. Wortadresse (ungerade Zahl) / 2, abgerundet Pos: 76.36 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1...

  • Seite 89: Datenaustausch Modbus/Tcp-Master Und Busklemmen

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 76.37 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Datenaustausch - Datenaustausch MODBUS/TCP-Master und Busklemmen @ 6\mod_1256049861734_6.doc @ 43308 @ 3 @ 1 7.3.3 Datenaustausch MODBUS/TCP-Master und Busklemmen Der Datenaustausch zwischen MODBUS/TCP-Master und den Busklemmen erfolgt über die in dem Feldbuskoppler/-controller implementierten MODBUS- Funktionen durch bit- oder wortweises Lesen und Schreiben.

  • Seite 90: Abbildung 42: Datenaustausch Zwischen Modbus-Master Und Busklemmen

    Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET MODBUS-Master 0x0000 0x6000 0x0000 0x6000 (0x0200) (0x7000) 00x0FF 0x62FC 0x62FC 0x00FF (0x02FF) (0x72FC) Eingänge Ausgänge Busklemmen PAE = Prozessabbild der Eingänge PAA = Prozessabbild der Ausgänge Programmierbarer Feldbus Controller Abbildung 42: Datenaustausch zwischen MODBUS-Master und Busklemmen Ab Adresse 0x1000 liegen die Registerfunktionen.

  • Seite 91: Datenaustausch Ethernet/Ip-Master Und Busklemmen

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 76.39 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Datenaustausch - Datenaustausch EtherNet/IP-Master und Busklemmen @ 6\mod_1256050145625_6.doc @ 43320 @ 4 @ 1 7.3.3.1 Datenaustausch EtherNet/IP-Master und Busklemmen Der Datenaustausch zwischen EtherNet/IP-Master und den Busklemmen ist objektorientiert. Jeder Knoten im Netz wird als Sammlung von Objekten dargestellt.

  • Seite 92: Datenaustausch Sps-Funktionalität (Cpu) Und Busklemmen

    Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 76.41 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Datenaustausch - Datenaustausch SPS-Funktionalität (CPU) und Busklemmen @ 6\mod_1256049896812_6.doc @ 43311 @ 3 @ 1 7.3.4 Datenaustausch SPS-Funktionalität (CPU) und Busklemmen Die SPS-Funktionalität (CPU) des PFCs hat über absolute Adressen direkten Zugriff auf die Busklemmendaten.

  • Seite 93: Datenaustausch Master Und Sps-Funktionalität (Cpu)

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 76.43 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Datenaustausch - Datenaustausch Master und SPS-Funktionalität (CPU) @ 6\mod_1256049969000_6.doc @ 43314 @ 3 @ 1 7.3.5 Datenaustausch Master und SPS-Funktionalität (CPU) Der Feldbusmaster und die SPS-Funktionalität (CPU) des Feldbuscontrollers haben unterschiedliche Sichtweisen auf die Daten.
  • Seite 94 Weitere Information Eine detaillierte Beschreibung der MODBUS- und der entsprechenden IEC61131-Adressierung finden Sie in dem Kapitel „MODBUS-Register- Mapping“. Pos: 76.45 /Serie 750 (WAGO-I/O-SYSTEM)/Funktionsbeschreibung/Datenaustausch/Datenaustausch - Anwendungsbeispiel, Adressierungsbeispiel für einen Feldbusknoten @ 6\mod_1255937031906_6.doc @ 43040 @ 3 @ 1 Handbuch Version 1.1.2...

  • Seite 95: Anwendungsbeispiel

    WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET 7.3.6 Anwendungsbeispiel Busklemmen 750- 402 Bit 1 Bit 1 Bit 1 Word1 Word1 Word1 Prozessabbild der Eingänge Bit 4 Word2 Bit 2 Word2 (Wort) Adressen MODBUS Word1 0x0000 %IW0 Word2 Word2 0x0001 %IW1...

  • Seite 96: In Betrieb Nehmen

    Fehlerargument 6) angezeigt. Pos: 79.4 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Es gibt verschiedene Möglichkeiten, die IP-Adresse zu vergeben. Diese werden in den nachfolgenden K. @ 9\mod_1281682989099_6.doc @ 63561 @ @ 1 Es gibt verschiedene Möglichkeiten, die IP-Adresse zu vergeben. Diese werden in den nachfolgenden Kapiteln einzeln beschrieben.

  • Seite 97: Pc Und Feldbusknoten Anschließen

    PC und Feldbusknoten anschließen Pos: 79.9 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Montieren Sie den Feldbusknoten auf der Hutschiene.., Schritte 1-4 (Ethernet-Controller mit 2 RJ-45) @ 7\mod_1275384653760_6.doc @ 57278 @ @ 1 1. Montieren Sie den Feldbusknoten auf der Hutschiene.

  • Seite 98: Ip-Adresse Mit Dem Adresswahlschalter Vergeben

    In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 79.17.1 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/IP-Adresse mit dem Adresswahlschalter vergeben - Überschrift 3 @ 5\mod_1243949279644_6.doc @ 34678 @ 3 @ 1 8.2.1 IP-Adresse mit dem Adresswahlschalter vergeben Pos: 79.17.2 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/IP-Adresse mit dem Adresswahlschalter vergeben (750-881) - Einleitung @ 9\mod_1296561076916_6.doc @ 69108 @ @ 1...

  • Seite 99: Abbildung 45: Adresswahlschalter

    WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-881 Programmierbarer Feldbuscontroller ETHERNET Um die IP-Adresse über den Adresswahlschalter durch Einstellen der Host- ID (letzte Stelle der IP-Adresse) mit einem Wert ungleich 0/255 einzustellen, rechnen Sie zunächst die Host-ID in die Binärdarstellung um. Beispielsweise ergibt die Host-ID 50 eine binäre Codierung von 00110010.

  • Seite 100: Ip-Adresse Mit Dhcp Vergeben

    WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 79.19.1 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/IP-Adresse mit DHCP vergeben - Überschrift 3, Die Beschr umfasst folg Arbeitsschritte, Ü4 DHCP aktiv @ 5\mod_1244201774491_6.doc @ 35005 @ 3 @ 1 8.2.2 IP-Adresse mit DHCP vergeben Wenn Sie die IP-Adresse mit DHCP zuweisen möchten, erfolgt dieses...

  • Seite 101: Dhcp Deaktivieren

    Anfrage erhält. Pos: 79.19.7 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Das Deaktivieren von DHCP können Sie auf zwei Arten vornehmen: Adresswahlschalt, WBM (881, 882, 352) @ 9\mod_1292509785703_6.doc @ 67548 @ @ 1 Das Deaktivieren von DHCP können Sie auf zwei Arten vornehmen: •...
  • Seite 102 In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 79.19.9 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/DHCP über Adresswahlschalter deaktivieren (Controller) @ 5\mod_1244626835987_6.doc @ 35172 @ @ 1 DHCP über den Adresswahlschalter deaktivieren Hinweis Adresswahlschalter nicht wieder auf 0/255 einstellen!
  • Seite 103 Pos: 79.19.11 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/DHCP in dem Web-based Management-System deaktivieren - Zwischenüberschrift @ 5\mod_1244627722261_6.doc @ 35180 @ @ 1 DHCP in dem Web-based Management-System deaktivieren Pos: 79.19.12 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Hinweis: Für aktive Software-Konfiguration, Adresswahlschalter auf 0 stellen! DIP u. DHCP deaktivier @ 8\mod_1278606283300_6.doc @ 59416 @ @ 1 Hinweis Für aktive Software-Konfiguration, Adresswahlschalter auf 0 stellen!

  • Seite 104: Abbildung 46: Wbm-Seite „Port

    Abbildung 46: WBM-Seite „Port“ Pos: 79.19.16 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Deaktivieren Sie DHCP, indem Sie die Option „BootP“ oder „use IP from EEPROM“ auswählen, (Schritt 5) @ 5\mod_1244628524957_6.doc @ 35188 @ @ 1 Deaktivieren Sie DHCP, indem Sie die Option „BootP“ oder „use IP from EEPROM“...

  • Seite 105: Ip-Adresse Mit Einem Bootp-Server Vergeben

    Internetseite http://www.wago.com AUTOMATION  759-315 WAGO-BootP-Server. Pos: 79.21.7 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Die Beschreibung umfasst die folgenden Arbeitsschritte: MAC-ID,... (gekürzt für unspez. BootP) @ 6\mod_1265027842746_6.doc @ 49103 @ @ 1 Die Beschreibung umfasst die folgenden Arbeitsschritte: •...

  • Seite 106: Mac-Id Ermitteln

    PCs. Pos: 79.21.11 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Starten Sie den Client-PC, der die Funktion des Masters und BootP-Servers übernimmt. @ 4\mod_1239087816984_6.doc @ 30066 @ @ 1 Starten Sie den Client-PC, der die Funktion des Masters und BootP-Servers übernimmt.

  • Seite 107: Ip-Adresse Ermitteln

    _ _ _ . _ _ _ . _ _ _ . _ _ _ Pos: 79.21.19 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/IP-Adresse vergeben und BootP aktivieren (Überschrift 4 und Schritte 1-3) @ 6\mod_1265023678369_6.doc @ 49097 @ 4 @ 1 Handbuch Version 1.1.2...

  • Seite 108: Ip-Adresse Vergeben Und Bootp Aktivieren

    BootP-Server verfügbar, dann bleibt das Netzwerk inaktiv. Pos: 79.21.22 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Sie müssen das BootP-Protokoll deaktivieren, damit der Controller die IP aus dem RAM in (Controller) @ 4\mod_1239104980734_6.doc @ 30197 @ @ 1 Sie müssen das BootP-Protokoll deaktivieren, damit der Controller die konfigurierte IP-Adresse aus dem EEPROM verwendet, so ist keine Anwesenheit eines BootP-Servers mehr erforderlich.

  • Seite 109: Abbildung 47: Wbm-Seite „Information

    Sie bitte in Ihrem Web-Browser, dass für die IP- Adresse des Knoten ausnahmsweise kein Proxy-Server verwendet werden soll. Pos: 79.21.30 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Hinweis: Änderung der Controller-IP durch DHCP-Server im Netz möglich! (Controller) @ 4\mod_1239109927671_6.doc @ 30256 @ @ 1 Handbuch Version 1.1.2...

  • Seite 110: Abbildung 48: Wbm-Seite „Port

    Das heißt, alle Feldbuskoppler/-controller erhalten eine neue IP-Adresse! Pos: 79.21.31 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Klicken Sie in der linken Navigationsleiste auf den Link „Port“, um die HTML-Seite für die... @ 4\mod_1239109846656_6.doc @ 30253 @ @ 1 Klicken Sie in der linken Navigationsleiste auf den Link Port, um die HTML-Seite für die Protokollauswahl zu öffnen.
  • Seite 111 Sie mehrere Protokolle gleichzeitig aktivieren und über diese Protokolle kommunizieren. Pos: 79.21.35 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/BootP deaktivieren - Ende der Anleitung (Controller) @ 6\mod_1264493847995_6.doc @ 48692 @ @ 1 Damit die vorgenommene Protokollauswahl übernommen wird, klicken Sie auf die Schaltfläche SUBMIT und unterbrechen Sie anschließend die...

  • Seite 112: Gründe Für Eine Fehlgeschlagene Ip-Adressvergabe

    In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 79.21.37 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Gründe für eine fehlgeschlagene IP-Adressvergabe (bei BootP) (Controller) @ 4\mod_1239098186078_6.doc @ 30139 @ 4 @ 1 8.2.3.5 Gründe für eine fehlgeschlagene IP-Adressvergabe •...

  • Seite 113: Funktion Des Feldbusknotens Testen

    In Betrieb nehmen 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 79.23.1 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Funktion des Feldbusknotens testen - Überschrift 2 @ 5\mod_1244635054676_6.doc @ 35191 @ 2 @ 1 Funktion des Feldbusknotens testen Pos: 79.23.2 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Feldbusknoten testen, Betriebsspannung ausschalten, Schritt 1 @ 5\mod_1244638193434_6.doc @ 35197 @ @ 1 Um die korrekte Vergabe der IP-Adresse und die Kommunikation mit dem Feldbusknoten zu testen, schalten Sie zunächst die Betriebsspannung des...

  • Seite 114: Flash-Dateisystem Vorbereiten

    Grund eines Fehlers zerstört wurde. Pos: 79.25.5 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Betriebsspg ausschalten, Kommunikationskabel anschließen, Bertriebsspg an (Controller) Schritt 1-3 @ 8\mod_1275649569537_6.doc @ 57378 @ @ 1 Schalten Sie die Betriebsspannung des Feldbuscontrollers aus.
  • Seite 115 WAGO-I/O-SYSTEM 750 In Betrieb nehmen 750-881 Programmierbarer Feldbuscontroller ETHERNET Um das Dateisystem zu formatieren, wählen Sie in der oberen Menüleiste die Schaltfläche Format. Das Formatieren ist beendet, sobald im unteren Statusfenster „Formatting flash disk successfully done“ angezeigt wird. Wählen Sie in der oberen Menüleiste die Schaltfläche Extract, um die Web-Seiten in das Flash-Dateisystem zu extrahieren.

  • Seite 116: Echtzeituhr Synchronisieren

    Echtzeituhr über das Web-based Management-System synchronisieren Echtzeituhr mit den WAGO-ETHERNET-Settings synchronisieren Pos: 79.27.4 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Betriebsspg ausschalten, Kommunikationskabel anschließen, Bertriebsspg an (Controller) Schritt 1-3 @ 8\mod_1275649569537_6.doc @ 57378 @ @ 1 Schalten Sie die Betriebsspannung des Feldbuscontrollers aus.

  • Seite 117: Abbildung 50: Ethernet-Settings-Beispiel Für Die Echtzeituhrsynchronisation

    Klicken Sie auf den Button mit dem Uhren-Symbol "Synchronize". Pos: 79.27.8 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Echtzeituhr synchronisieren - WBM starten, WBM Clock Screenbsp., Einstellungen, Schritte 1-5 @ 5\mod_1244644813093_6.doc @ 35262 @ @ 1 Echtzeituhr über das Web-based Management-System synchronisieren Starten Sie einen Web-Browser (z.B.
  • Seite 118 Option "Daylight Saving Time (DST)". Pos: 79.27.9 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/IP-Adresse über das Web-based Management-System vergeben - Schritte 6-7 SUBMIT, Neustart @ 5\mod_1244125431662_6.doc @ 34963 @ @ 1 Klicken Sie auf [SUBMIT], um die Änderungen in Ihren Feldbusknoten zu übernehmen.

  • Seite 119: Werkseinstellungen Wiederherstellen

    Um die werksseitigen Einstellungen wiederherzustellen, gehen Sie wie folgt vor: Pos: 79.29.2 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Betriebsspg ausschalten, Kommunikationskabel anschließen, Bertriebsspg an (Controller) Schritt 1-3 @ 8\mod_1275649569537_6.doc @ 57378 @ @ 1 Schalten Sie die Betriebsspannung des Feldbuscontrollers aus.

  • Seite 120: Pfc Mit Wago-I/O-Pro Programmieren

    WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 81.1 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/PFC mit WAGO-I/O-PRO programmieren - Überschrift 1, mit Beschreibung Teil 1 @ 4\mod_1240896463296_6.doc @ 31478 @ 1 @ 1 PFC mit WAGO-I/O-PRO programmieren Durch die IEC-61131-3-Programmierung kann ein Programmierbarer Feldbuscontroller ETHERNET über die Funktionen eines Feldbuskopplers hinaus...
  • Seite 121 IEC-61131-3-Programm, von MODBUS/TCP oder von EtherNet/IP aus erfolgen darf. Pos: 81.8 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Generierung der EA-config.xml über die Konfiguration mit dem WAGO-I/O-Konfigurator @ 4\mod_1240907172437_6.doc @ 31611 @ @ 1 Die Generierung der Datei kann, wie nachfolgend beschrieben, über die Konfiguration mit dem WAGO-I/O-Konfigurator erfolgen.

  • Seite 122: Feldbuscontroller Mit Dem I/O-Konfigurator Konfigurieren

    PFC mit WAGO-I/O-PRO programmieren WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 81.10 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Controller mit dem I/O-Konfigurator konfigurieren @ 4\mod_1240907399109_6.doc @ 31615 @ 2 @ 1 Feldbuscontroller mit dem I/O-Konfigurator konfigurieren Der I/O-Konfigurator ist ein in der WAGO-I/O-PRO eingebundenes PlugIn zum Ermitteln von Adressen für die Busklemmen an einem Controller.
  • Seite 123 Klemmendaten erfolgen soll. Hierbei haben Sie in der Spalte „Wert“ folgende Auswahl: Pos: 81.13 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Zugriffsberechtigung - PLC (Standardeinstellung) - Zugriff vom PFC aus @ 4\mod_1240910818906_6.doc @ 31648 @ @ 1 • PLC (Standardeinstellung) - Zugriff vom PFC aus Pos: 81.14 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Zugriffsberechtigung - fieldbus 1 - Zugriff von MODBUS/TCP aus @ 4\mod_1240910995796_6.doc @ 31652 @ @ 1...

  • Seite 124: Abbildung 52: Schreibzugriff Über Modulparameter

    Feldbuscontroller laden, wird in dem Feldbuscontroller automatisch eine Konfigurationsdatei „EA-config.xml“ generiert und abgelegt. Pos: 81.18 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Hinweis: Bei direktem Schreiben über MODBUS an eine Hardware-Adresse fieldbus1 einstellen! @ 4\mod_1240913208359_6.doc @ 31707 @ @ 1 Hinweis Bei direktem Schreiben über MODBUS an eine Hardware-Adresse...

  • Seite 125: Feldbuscontroller Mit Der Datei „Ea-Config.xml" Konfigurieren

    Schreibzugriffsrechte für das erste Modul zu. Pos: 81.24 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Mit der Datei EA-config.xml konfigurieren - Zugriff ändern, PLC durch FB1 oder FB2 ersetzen @ 4\mod_1240919066718_6.doc @ 31772 @ @ 1 Wenn Sie den Zugriff über MODBUS/TCP ermöglichen wollen, ersetzen Sie „PLC“...
  • Seite 126 <Module ARTIKELNR=“ “ MAP=“FB1“ LOC=“ALL“> </Module> Pos: 81.25 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Mit der Datei EA-config.xml konfigurieren - Zeilen hinzufügen @ 4\mod_1240920351781_6.doc @ 31798 @ @ 1 Um weitere Busklemmen hinzuzufügen, ergänzen Sie unter der vierten Zeile für jede einzelne Ihrer montierten Busklemmen eine neue Zeile in derselben Syntax und setzen Sie entsprechende Zugriffsberechtigungen.

  • Seite 127: Ethernet-Bibliotheken Für Wago-I/O-Pro

    Funktionsbausteine zur Ausgabe von Modul-, Kanal- und Diagnosedaten von Klemmen, die Diagnosedaten bereitstellen Pos: 81.29 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/ETHERNET-Bibliotheken für WAGO-I/O-PRO - Information: Beschreibung Bausteine, Verweis Handbuch @ 9\mod_1282203119147_6.doc @ 64001 @ @ 1 Handbuch Version 1.1.2...
  • Seite 128 WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Information Weitere Information Eine detaillierte Beschreibung der Bausteine und der Software-Bedienung entnehmen Sie der Online-Hilfe von WAGO-I/O-PRO oder dem Handbuch WAGO-I/O-PRO auf der Internetseite unter: www.wago.com  Dokumentation  WAGO-I/O-SYSTEM 759  WAGO-I/O-PRO  759-333.

  • Seite 129: Einschränkungen Im Funktionsumfang

    Ressourcen eines PCs zurückgreifen, muss die „WebVisu“ die folgenden Einschränkungen berücksichtigen: Pos: 81.32 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Einschränkungen im Funktionsumfang - Dateisystem 2,0 MB @ 6\mod_1263397984700_6.doc @ 47954 @ @ 1 Dateisystem (2,0 MB): Die Gesamtgröße von SPS-Programm, Visualisierungsdateien, Bitmaps, Logdateien, Konfigurationsdateien usw.

  • Seite 130: Netzwerkbelastung

    Telegramm, unabhängig für wen es bestimmt ist, bearbeitet wird. Pos: 81.38 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Einschränkungen im Funktionsumfang - Netzwerkbelastung - Switch Bandbreite konfigur. @ 4\mod_1240837094593_6.doc @ 31431 @ @ 1 Eine deutliche Reduzierung der Netzwerkbelastung ist durch die Konfiguration der Bandbreitenbegrenzung des integrierten Switch-Bausteins oder durch die Verwendung von externen „Switches“...
  • Seite 131 Checksumme im EEPROM immer wieder mit den Default-Parametern. Folgende Funktionen verwenden das EEPROM: Pos: 81.43 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Einschränkungen im Funktionsumfang - Hinweis EEPROM Teil 2 (341, 841, 352/020-000, 871, 872, 873) @ 7\mod_1271316284441_6.doc @ 55122 @ @ 1 •...

  • Seite 132: Generelle Hinweise Zu Den Iec-Tasks

    Ausgangsvariablen während der Ausführung der IEC-Task ändern! Pos: 81.49 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Generelle Hinweise zu den IEC-Tasks - Freilaufende Tasks werden nach jedem Task-Zyklus angeh. @ 4\mod_1240925581328_6.doc @ 31880 @ @ 1 Wartezeit bei freilaufenden Tasks beachten! Freilaufende Tasks werden nach jedem Task-Zyklus für die Hälfte der Zeit...

  • Seite 133: Abbildung 54: Watchdog-Laufzeit Kleiner Als Tasklaufzeit

    WAGO-I/O-SYSTEM 750 PFC mit WAGO-I/O-PRO programmieren 750-881 Programmierbarer Feldbuscontroller ETHERNET Für zyklische Tasks mit aktiviertem Watchdog zur Zykluszeitüberwachung gilt: Hinweis Hinweise zur Einstellung des Watchdogs! Für jede angelegte Task kann ein Watchdog aktiviert werden, der die Abarbeitungszeit der jeweiligen Task überwacht.

  • Seite 134: Ablaufschema Einer Iec-Task

    WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 81.52 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Generelle Hinweise zu den IEC-Tasks - keine zyklischen Tasks mit Aufrufintervall > 30 min möglich @ 4\mod_1240926230296_6.doc @ 31910 @ @ 1 Für zyklische Tasks gilt: Hinweis Keine zyklischen Tasks mit Aufrufintervall >...
  • Seite 135 Tasks besonders, um zeitintensive und zeitunkritische Aufgaben durchzuführen, beispielsweise zum Aufruf der Funktionen in der SysLibFile.lib. Pos: 81.58 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Information: Beschreibung zu dem Programmiertool WAGO-I/O-PRO @ 4\mod_1240987323640_6.doc @ 31997 @ @ 1 Information Weitere Information...

  • Seite 136: Systemereignisse

    PFC mit WAGO-I/O-PRO programmieren WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 81.60 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Systemereignisse @ 4\mod_1241096393312_6.doc @ 32135 @ 23 @ 1 Systemereignisse Anstelle einer Task kann auch ein Systemereignis (Event) einen Projektbaustein zur Abarbeitung aufrufen.
  • Seite 137 Die Zuordnung der Systemereignisse zu dem jeweils aufzurufenden Funktionsbaustein finden Sie detailliert beschrieben in dem Handbuch zum Programmiertool WAGO-I/O-PRO im Internet unter: www.wago.com  Dokumentation  WAGO-I/O-SYSTEM 759  WAGO-I/O-PRO  759-333 Pos: 81.61 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1 Handbuch...

  • Seite 138: Iec-Programm Auf Den Controller Übertragen

    Stoppen des Klemmenbusses kommen kann. Nach dem Erzeugen des Bootprojektes können Sie die Applikation wieder starten. Pos: 81.63 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/IEC-Programm auf den Controller übertragen - Hinweis: Handling persistenter Daten beeinflusst den @ 9\mod_1282205726124_6.doc @ 64010 @ @ 1 Hinweis Handling persistenter Daten beeinflusst den Programmstart! In Abhängigkeit von Variablentyp, Anzahl und Größe der persistenten...

  • Seite 139: Applikation Mittels Serieller Schnittstelle Übertragen

    Lieferumfang der Programmiersoftware WAGO-I/O-PRO (Art.-Nr.: 759-333) enthalten oder kann als Zubehör über die Bestell-Nr.: 750-920 bezogen werden. Pos: 81.67 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/Feldbusknoten in Betrieb nehmen/Hinweis: Kommunikationskabel 750-920 nicht unter Spannung stecken! (Controller) @ 6\mod_1264499356321_6.doc @ 48717 @ @ 1 ACHTUNG Kommunikationskabel 750-920 nicht unter Spannung stecken! Um Schäden an der Kommunikationsschnittstelle zu vermeiden, stecken und...

  • Seite 140: Abbildung 57: Dialogfenster „Kommunikationsparameter", Erstellen Einer Neuen

    Die RS-232-Schnittstelle ist nun für das Übertragen der Applikation konfiguriert. Pos: 81.69 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Online, Einloggen, Bootprojekt erzeugen, Starten der Programmabarbeitung @ 4\mod_1242106439171_6.doc @ 32918 @ @ 1 Um eine Verbindung mit dem Feldbuscontroller aufzubauen, klicken Sie im Menü...
  • Seite 141 WAGO-I/O-SYSTEM 750 PFC mit WAGO-I/O-PRO programmieren 750-881 Programmierbarer Feldbuscontroller ETHERNET Wenn das Programm geladen ist, starten Sie die Programmabarbeitung über das Menü Online und den Menüpunkt Start. Dieser Befehl startet die Abarbeitung Ihres Programms in der Steuerung bzw. in der Simulation.

  • Seite 142: Applikation Mittels Feldbus Via Ethernet Übertragen

    PFC mit WAGO-I/O-PRO programmieren WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 81.71 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Applikation via ETHERNET übertragen (881, 880) @ 8\mod_1278940614634_6.doc @ 59645 @ 3 @ 1 9.6.2 Applikation mittels Feldbus via ETHERNET übertragen Die physikalische Verbindung zwischen PC und Feldbuscontroller erfolgt über das Feldbuskabel.
  • Seite 143 WAGO-I/O-SYSTEM 750 PFC mit WAGO-I/O-PRO programmieren 750-881 Programmierbarer Feldbuscontroller ETHERNET Durch das Einloggen wird der Online-Modus zum Feldbuscontroller eingeschaltet und die Kommunikationsparameter sind nicht mehr aufrufbar. Sofern noch kein Programm im Feldbuscontroller vorhanden ist, erscheint ein Fenster mit der Abfrage, ob das Programm geladen werden soll.

  • Seite 144: Im Web-Based Management-System (Wbm) Konfigurieren

    Im Web-based Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 83.1 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Im Web-based Management-System konfigurieren (Einleitung) @ 4\mod_1242217768500_6.doc @ 33096 @ 1 @ 1 Im Web-based Management-System (WBM) konfigurieren Für die Konfiguration und Verwaltung des Systems stehen Ihnen ein internes Dateisystem und ein integrierter Webserver zur Verfügung, die als Web-based...

  • Seite 145: Information

    WAGO-I/O-SYSTEM 750 Im Web-based Management-System (WBM) konfigurieren 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 83.3 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite Information/Information - Einleitung @ 4\mod_1242221504031_6.doc @ 33102 @ 2 @ 1 10.1 Information Auf der Default-Startseite des WBM „Information“ erhalten Sie eine Übersicht mit allen wichtigen Informationen zu Ihrem Feldbuskoppler/-controller.

  • Seite 146: Tabelle 41: Wbm-Seite „Information

    Pos: 83.7 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite Information/Information - Tabelle (750-880, -881, -871) Zeile (S)NTP-Server @ 8\mod_1279001927768_6.doc @ 59689 @ @ 1 (S)NTP-Server 0.0.0.0 0.0.0.0 Adresse (S)NTP-Server Pos: 83.8 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite Information/Information - Tabelle (750-352, -880, -881, -871, -882) Teil 2 @ 8\mod_1279001989967_6.doc @ 59693 @ @ 1 DNS-Server 1 0.0.0.0 0.0.0.0 Adresse erster DNS-Server DNS-Server 2 0.0.0.0...

  • Seite 147: Ethernet

    WAGO-I/O-SYSTEM 750 Im Web-based Management-System (WBM) konfigurieren 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 83.10 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite Ethernet/Ethernet - Einleitung @ 4\mod_1242375638906_6.doc @ 33188 @ 2 @ 1 10.2 Ethernet Auf der Seite „Ethernet“ konfigurieren Sie die Übertragungsrate und die Bandbreitenbegrenzung für die ETHERNET-Kommunikation.

  • Seite 148: Table 42: Wbm-Seite „Ethernet

       Mirror Port Pos: 83.16 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite Ethernet/Ethernet - Tabelle Teil 3 (MTU mit Hinweis) (352, 881, 882) @ 8\mod_1280405988823_6.doc @ 61573 @ @ 1 Maximale Paketgröße eines Protokolls, welche ohne 1500 Ethernet MTU Fragmentierung übertragen werden kann („Maximum...
  • Seite 149 Verbindungsverlust, eine schlechte Netzwerk-Performance oder ein fehlerhaftes Verhalten des Feldbuskopplers/-controllers zur Folge haben. Pos: 83.18 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite Ethernet/Hinweis: Nicht alle ETHERNET-Ports deaktivierbar! (für Koppler/Controller mit 2 Ethernet-Ports) @ 8\mod_1278673988234_6.doc @ 59480 @ @ 1 Hinweis Nicht alle ETHERNET-Ports deaktivierbar! Es ist nicht möglich beide ETHERNET-Ports abzuschalten.

  • Seite 150: Tcp/Ip

    Auf der HTML-Seite „TCP/IP“ konfigurieren Sie die Netzwerkadressierung und die Netzwerkidentifikation. Pos: 83.21 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite TCP/IP/Hinweis: DIP-Schalter auf „0“ und „use IP from EEPROM“ aktiv schalten! @ 8\mod_1277115631129_6.doc @ 58201 @ @ 1 Hinweis DIP-Schalter auf „0“ und „use IP from EEPROM“ aktiv schalten! Bevor Sie auf dieser Seite Parameter ändern, stellen Sie den DIP-Schalter...

  • Seite 151: Tabelle 43: Wbm-Seite „Tcp/Ip

    0.0.0.0 0.0.0.0 Optionale IP-Adresse des zweiten DNS- Servers eintragen Pos: 83.24 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite TCP/IP/TCP/IP - Tabelle, Zeile Switch-IP-Adresse (750-352, -880, -881) @ 7\mod_1275317154555_6.doc @ 57227 @ @ 1 Switch IP-Address 192.168.1 192.168.5 Netzadresse für die Konfiguration der IP- Adresse über den DIP-Schalter...

  • Seite 152: Port

    Im Web-based Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 83.27 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite Port/Port - Einleitung @ 4\mod_1242385203187_6.doc @ 33223 @ 2 @ 1 10.4 Port Auf der HTML-Seite „Port“ aktivieren oder deaktivieren Sie die über das IP- Protokoll verfügbaren Dienste.

  • Seite 153: Tabelle 44: Wbm-Seite „Port

    WAGO-I/O-SYSTEM 750 Im Web-based Management-System (WBM) konfigurieren 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 83.30 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite Port/Port - Tabelle (750-880, -881, -882 -352, -873) Teil 1 @ 8\mod_1279004143276_6.doc @ 59697 @ @ 1 Tabelle 44: WBM-Seite „Port“ Port Settings...

  • Seite 154: Snmp

    Der Feldbuskoppler/-controller unterstützt SNMP in den Versionen 1, 2c und 3. Pos: 83.37.4 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite SNMP/SNMP - In dem Feldbuscontroller umfasst SNMP die allgemeine MIB nach RFC1213 (MIB II). (Controller) @ 4\mod_1243332881765_6.doc @ 33906 @ @ 1 In dem Feldbuscontroller umfasst SNMP die allgemeine MIB nach RFC1213 (MIB II).

  • Seite 155: Snmp V1/V2C

    SNMP V1/V2c Pos: 83.37.9 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite SNMP/SNMP - In der Version 1 und 2c von SNMP handelt es sich um einen Community-Nachrichtenaustausch @ 4\mod_1243331840562_6.doc @ 33900 @ @ 1 Bei SNMP in der Version 1 und 2c handelt es sich um einen Community- Nachrichtenaustausch.

  • Seite 156: Tabelle 45: Wbm-Seite „Snmp

    LOCAL Standort des Gerätes (sysLocation) Contact support@wago.com E-mail-Kontaktadresse (sysContact) Pos: 83.37.13 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite SNMP/SNMP - Tabelle SNMP V1/V2 (750-352, -841, -880, -881) @ 6\mod_1260530858609_6.doc @ 47051 @ @ 1 SNMP v1/v2 Manager Configuration Eintrag Wert (Beispiel) Beschreibung ...

  • Seite 157: Snmp V3

    SNMP V3 Pos: 83.37.16 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite SNMP/SNMP - In der Version 3 von SNMP ist der Nachrichtenaustausch an Benutzer gebunden. @ 4\mod_1243331908234_6.doc @ 33897 @ @ 1 In der Version 3 von SNMP ist der Nachrichtenaustausch an Anwender gebunden.
  • Seite 158 Im Web-based Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 83.37.19 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite SNMP/SNMP - Tabelle SNMP V3 @ 4\mod_1242740282468_6.doc @ 33533 @ @ 1 SNMP v3 (user based) Eintrag Wert (Beispiel) Beschreibung  Anwender 1 bzw. 2 aktivieren ...

  • Seite 159: Watchdog

    WAGO-I/O-SYSTEM 750 Im Web-based Management-System (WBM) konfigurieren 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 83.39 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite Watchdog/Watchdog - Einleitung @ 6\mod_1256542494406_6.doc @ 43691 @ 2 @ 1 10.6 Watchdog Auf der HTML-Seite „Watchdog“ nehmen Sie Einstellungen für den Connection- und MODBUS-Watchdog vor.

  • Seite 160: Tabelle 46: Wbm-Seite „Watchdog

    Im Web-based Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 83.42 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite Watchdog/Watchdog - Tabelle @ 6\mod_1256542784812_6.doc @ 43695 @ @ 1 Tabelle 46: WBM-Seite „Watchdog“ Connection watchdog Eintrag Standardwert Beschreibung Connection Timeout Value Überwachungszeit für TCP-Verbindungen.

  • Seite 161: Clock

    Echtzeituhr vor. Geben Sie hier die aktuelle Uhrzeit und das Datum ein und wählen Sie Winter- oder Sommerzeit aus. Pos: 83.45 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite Clock/Clock - Hinweis: Interne Uhr nach 6 Tagen ohne Spannungsversorgung neu stellen! @ 4\mod_1242743045062_6.doc @ 33560 @ @ 1 Hinweis...

  • Seite 162: Abbildung 65: Wbm-Seite „Clock

    Im Web-based Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Abbildung 65: WBM-Seite „Clock“ Pos: 83.52 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite Clock/Clock - Tabelle @ 4\mod_1242630354890_6.doc @ 33431 @ @ 1 Tabelle 47: WBM-Seite „Clock“ Configuration Data Eintrag Standardwert Wert (Beispiel)

  • Seite 163: Security

    Buchstaben und Zahlen • keine Sonderzeichen und Umlaute Pos: 83.55 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite Security/Hinweis: Nach Software-Reset Zugriff erneuern! @ 6\mod_1260540394978_6.doc @ 47057 @ @ 1 Hinweis Nach Software-Reset Zugriff erneuern! Wenn Sie auf dieser Seite einen Soft-Reset auslösen, dann startet der...

  • Seite 164: Abbildung 66: Wbm-Seite „Security

    Im Web-based Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Abbildung 66: WBM-Seite „Security“ Pos: 83.57 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite Security/Security - Tabelle @ 4\mod_1242632218843_6.doc @ 33437 @ @ 1 Handbuch Version 1.1.2...

  • Seite 165: Tabelle 48: Wbm-Seite „Security

    WAGO-I/O-SYSTEM 750 Im Web-based Management-System (WBM) konfigurieren 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 48: WBM-Seite „Security“ Webserver Security Eintrag Standardwert Beschreibung Passwortschutz für den Zugriff auf das Web-  Webserver authentification Interface aktivieren  enabled Passwortschutz für den Zugriff auf das Web- ...

  • Seite 166: Plc

    Im Web-based Management-System (WBM) konfigurieren WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 83.59 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite PLC/PLC - Einleitung @ 4\mod_1242641612453_6.doc @ 33481 @ 2 @ 1 10.9 Auf der HTML-Seite „PLC“ nehmen Sie Einstellungen für die PFC-Funktionalität Ihres Feldbuscontrollers vor.

  • Seite 167: Tabelle 49: Wbm-Seite „Plc

    WAGO-I/O-SYSTEM 750 Im Web-based Management-System (WBM) konfigurieren 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 49: WBM-Seite „PLC“ PLC Features Funktion Standardwert Beschreibung Aktivieren, wenn alle Ausgänge bei Stoppen des  Set outputs to Anwenderprogramms auf Null gesetzt werden sollen Process zero, if user ...

  • Seite 168: 10.10 Features

    Pos: 83.64 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite Features/Features - Bild (750-881) @ 8\mod_1276864252513_6.doc @ 58169 @ @ 1 Abbildung 68: WBM-Seite „Features“ Pos: 83.65 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite Features/Features - Tabelle (750-880, -881) @ 6\mod_1265211909421_6.doc @ 49226 @ @ 1 Tabelle 50: WBM-Seite „Features“...

  • Seite 169: 10.11 I/O Config

    Sie im Kapitel „In Betrieb nehmen“. Pos: 83.70 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite I/O Config/I/O Config - Wenn auf Seite "PLC" aktiviert, dann auch Anzeige von Prozesswerten pro Datenkanal @ 8\mod_1279006193094_6.doc @ 59721 @ @ 1 Ist auf der Webseite „PLC“ zusätzlich noch die Funktion „I/O configuration –...

  • Seite 170: Tabelle 51: Wbm-Seite „I/O Configuration

    Anzahl der Busklemmen in der Hardware- configuration Konfiguration des I/O-Konfigurators (siehe folgenden Hinweis) Pos: 83.72 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite I/O Config/I/O Config - Tabelle Teil 2 + Hinweis @ 8\mod_1279005866681_6.doc @ 59717 @ @ 1 I/O configuration file Eintrag Wert (Beispiel) Beschreibung...

  • Seite 171: 10.12 Webvisu

    Die Links zum Wechsel auf die anderen WBM-Seiten stehen jedoch dann nicht mehr zur Verfügung. Pos: 83.75 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite WebVisu/WebVisu - Hinweis: WebVisu als Startseite deaktivieren! @ 4\mod_1242646529875_6.doc @ 33496 @ @ 1 Hinweis Rückkehr von "WebVisu.htm"-Seite nur über IP-Adresse des Feldbuscontrollers möglich!

  • Seite 172: Abbildung 70: Wbm-Seite "Webvisu

    Die Links zum Wechsel auf die anderen WBM-Seiten sind bei dieser Einstellung noch verfügbar. Pos: 83.77 /Serie 750 (WAGO-I/O-SYSTEM)/Web-based Management-System/Seite WebVisu/WebVisu - Bild (750-881) @ 8\mod_1276865355430_6.doc @ 58178 @ @ 1 Abbildung 70: WBM-Seite "WebVisu" Pos: 84 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1 Handbuch Version 1.1.2...

  • Seite 173: Diagnose

    LED-Gruppe signalisiert, 'LINK ACT 1, 2', 'MS', und 'NS'. Pos: 87.7.2 /Serie 750 (WAGO-I/O-SYSTEM)/Diagnose/Feldbuskoppler/-controller/Feldbusstatus auswerten ('LINK ACT 1, 2', 'MS', 'NS') mit Ethernet/IP - MS und NS für Ethernet/IP @ 9\mod_1282558697263_6.doc @ 64154 @ @ 1 Die zweifarbigen LEDs 'MS' (Module Status) und 'NS' (Network Status) werden ausschließlich vom ETHERNET/IP-Protokoll verwendet.

  • Seite 174: Tabelle 53: Diagnose Des Feldbusstatus - Abhilfe Im Fehlerfall

    Es ist keine Betriebsspannung für das 1. Überprüfen Sie die Stromversorgung. System vorhanden. Pos: 87.7.4 /Serie 750 (WAGO-I/O-SYSTEM)/Diagnose/Feldbuskoppler/-controller/Feldbusstatus auswerten ('LINK ACT 1,2', 'NS', 'MS') - Tabelle 'NS' mit Ethernet/IP @ 9\mod_1282558979339_6.doc @ 64160 @ @ 1 Mindestens eine Verbindung (MODBUS/ TCP oder ETHERNET/ grün...

  • Seite 175: Knotenstatus Auswerten - I/O-Led (Blinkcode-Tabelle)

    WAGO-I/O-SYSTEM 750 Diagnose 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 87.9 /Serie 750 (WAGO-I/O-SYSTEM)/Diagnose/Feldbuskoppler/-controller/Knotenstatus auswerten - I/O-LED (alle Koppler/Controller) @ 6\mod_1259229729546_6.doc @ 45455 @ 3 @ 1 11.1.2 Knotenstatus auswerten - I/O-LED (Blinkcode-Tabelle) Der Betriebszustand der Kommunikation zwischen dem Feldbuskoppler/- controller und den Busklemmen wird über die I/O-LED signalisiert.

  • Seite 176: Abbildung 72: Knotenstatus - Signalisierung Der I/O-Led

    Diagnose WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Versorgungsspannung einschalten Hochlauf ‘I/O’-LED blinkt (rot) Fehler Nein ‘I/O’- LED 1. Blinksequenz (rot) (leitet optische Anzeige eines Fehlers ein) 1. Pause ‘I/O’-LED 2. Blinksequenz (rot) Fehlercode (Anzahl Blinkimpulse) 2. Pause ‘I/O’-LED 3. Blinksequenz (rot) ‘I/O’-LED leuchtet (grün)

  • Seite 177: Tabelle 55: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 1

    WAGO-I/O-SYSTEM 750 Diagnose 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 87.10 /Serie 750 (WAGO-I/O-SYSTEM)/Diagnose/Feldbuskoppler/-controller/Blinkcode-Tabellen - Fehlercode 1 (750-0830, -841, -849) @ 6\mod_1259577088296_6.doc @ 46116 @ @ 1 Tabelle 55: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 1 Fehlercode 1: "Hardware- und Konfigurationsfehler" Fehler- Fehler-...

  • Seite 178: Tabelle 56: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 2

    Busklemmen 3. Schalten Sie die Versorgungsspannung wieder ein. überschritten Pos: 87.11 /Serie 750 (WAGO-I/O-SYSTEM)/Diagnose/Feldbuskoppler/-controller/Blinkcode-Tabellen - Fehlercode 2...5 (750-0830, -841, -849, 833) @ 9\mod_1281701367460_6.doc @ 63668 @ @ 1 Tabelle 56: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 2 Fehlercode 2: -nicht genutzt-...

  • Seite 179: Tabelle 57: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 3

    WAGO-I/O-SYSTEM 750 Diagnose 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 57: Blinkcode-Tabelle für die I/O-LED-Signalisierung, Fehlercode 3 Fehlercode 3: "Protokollfehler Klemmenbus" Fehler- Fehler- Abhilfe argument beschreibung --- Befinden sich Potentialeinspeiseklemmen mit Busnetzteil (750-613) im Knoten? --- 1. Überprüfen Sie, ob diese Klemmen korrekt mit Spannung versorgt werden.

  • Seite 180: Tabelle 59: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 5

    * Die Anzahl der Blinkimpulse (n) zeigt die Position der Busklemme an. Busklemmen ohne Daten werden nicht mitgezählt (z. B. Einspeiseklemme ohne Diagnose) Pos: 87.12 /Serie 750 (WAGO-I/O-SYSTEM)/Diagnose/Feldbuskoppler/-controller/Blinkcode-Tabellen - Fehlercode 6 (750-0830, -841, -0849) @ 6\mod_1259243409390_6.doc @ 45591 @ @ 1 Handbuch...

  • Seite 181: Tabelle 60: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 6

    Wird der Fehler weiterhin gemeldet? Tauschen Sie den Feldbuscontroller aus. Pos: 87.13 /Serie 750 (WAGO-I/O-SYSTEM)/Diagnose/Feldbuskoppler/-controller/Blinkcode-Tabellen - Fehlercode 6, spezifisches Argument 9) (750-0881, -0880) @ 8\mod_1278680325313_6.doc @ 59483 @ @ 1 Fehler beim Mappen 1. Überprüfen Sie die Datei EA-Config.xml auf Ihrem der Busklemmen zu Feldbuscontroller.

  • Seite 182: Tabelle 63: Blinkcode-Tabelle Für Die I/O-Led-Signalisierung, Fehlercode 11

    * Die Anzahl der Blinkimpulse (n) zeigt die Position der Busklemme an. Busklemmen ohne Daten werden nicht mitgezählt (z. B. Einspeiseklemme ohne Diagnose) Pos: 87.17 /Serie 750 (WAGO-I/O-SYSTEM)/Diagnose/Feldbuskoppler/-controller/LED-Signalisierung - USR-LED @ 6\mod_1259249846609_6.doc @ 45644 @ 4 @ 1 Handbuch Version 1.1.2...

  • Seite 183: Usr-Led

    Anzeige LED („USR“) zur Verfügung. Die Ansteuerung der LED aus dem Anwenderprogramm erfolgt mit den Funktionen aus der WAGO-I/O-PRO-Bibliothek „Visual.lib“. Pos: 87.18 /Serie 750 (WAGO-I/O-SYSTEM)/Diagnose/Feldbuskoppler/-controller/Versorgungsspannungsstatus auswerten (alle Koppler/Controller) @ 6\mod_1259230026625_6.doc @ 45544 @ 3 @ 1 11.1.3 Versorgungsspannungsstatus auswerten Im Einspeiseteil des Gerätes befinden sich zwei grüne LEDs zur Anzeige der Versorgungsspannung.

  • Seite 184: Fehlerverhalten

    Diagnose WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 87.20 /Serie 750 (WAGO-I/O-SYSTEM)/Diagnose/Feldbuskoppler/-controller/Fehlerverhalten, Feldbusausfall (750-830, -841, -849, -352,...) @ 6\mod_1259570148859_6.doc @ 46110 @ 23 @ 1 11.2 Fehlerverhalten 11.2.1 Feldbusausfall Ein Feldbus- und damit ein Verbindungsausfall liegt vor, wenn die eingestellte Reaktionszeit des Watchdogs ohne Anstoß...
  • Seite 185 Die Bibliothek 'Mod_com.lib' mit dem Funktionsblock 'FBUS_ERROR_INFORMATION' ist standardmäßig im Setup der WAGO-I/O-PRO enthalten. Sie binden die Bibliothek über das Register „Ressourcen“ links unten auf der Arbeitsfläche ein. Klicken Sie auf Einfügen und weitere Bibliotheken. Die Mod_com.lib befindet sich im Ordner C:\Programme\WAGO Software\CoDeSys V2.3\Targets\WAGO\...

  • Seite 186: Klemmenbusfehler

    Prozessdaten wird wieder aufgenommen und die Ausgänge im Knoten werden entsprechend gesetzt. Pos: 87.23 /Serie 750 (WAGO-I/O-SYSTEM)/Diagnose/Feldbuskoppler/-controller/Klemmenbusfehler - Nachtrag Funktionsbaustein KBUS_ERROR_INFORMATION (750-0841) @ 6\mod_1259243954515_6.doc @ 45597 @ @ 1 Soll in dem Steuerungsprogramm der Funktionsbaustein 'KBUS_ERROR_INFORMATION' ausgewertet werden, dann sind die Ausgangswerte 'ERROR','BITLEN', 'TERMINALS' und 'FAILADDRESS' relevant.

  • Seite 187: Feldbuskommunikation

    Anwendungsprotokoll außerdem noch einige, für eine zuverlässige Kommunikation und Datenübertragung wichtige Kommunikationsprotokolle und darauf aufbauend noch weitere Protokolle für die Konfiguration und Diagnose des Systems, die in den ETHERNET basierenden WAGO-Feldbuskoppler/-controller implementiert sind. Diese Protokolle werden in den weiteren Kapiteln näher erläutert.
  • Seite 188 Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Die wichtigsten Informationen in dem IP-Header sind die IP-Adressen vom Absender und Empfänger sowie das benutzte Transportprotokoll. IP-Adressen Für die Kommunikation im Netz muss jeder Feldbusknoten über eine 32-Bit lange Internet-Adresse (IP Adresse) verfügen.

  • Seite 189: Tabelle 66: Netzwerkklasse Class A

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Zur Adressierung werden Netze in mehrere Netzwerkklassen unterteilt: • Class A: (Net-ID: Byte 1, Host-ID: Byte 2… Byte 4) Tabelle 66: Netzwerkklasse Class A z. B. 01100101 00010000 11101000 00010110 Net-ID Host-ID Das höchste Bit bei Class A-Netzen ist immer '0'.

  • Seite 190: Tabelle 69: Eckdaten Class A, B Und C

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Eckdaten Tabelle 69: Eckdaten Class A, B und C Netzwerkklasse Adressbereich des Mögliche Anzahl von Netzwerkteils Netzen Hosts pro Netz Class A 1.XXX.XXX.XXX ... Ca. 16 Millionen 126.XXX.XXX.XXX Class B 128.000.XXX.XXX ... Ca. 16 Tausend Ca.

  • Seite 191: Tabelle 71: Subnetz-Maske Für Class A-Netzwerke

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Subnetz-Maske Für die Kodierung der Subnetze im Internet, wurde die sogenannte Subnetz- Maske eingeführt. Dabei handelt es sich um eine Bit-Maske, mit der spezielle Bits der IP-Adresse ausgeblendet bzw. selektiert werden können. Die Maske definiert, welche Bits der Host-ID für die Subnetz-Kodierung verwendet werden und...

  • Seite 192: Tcp (Transmission Control Protocol)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Gateway Die Subnetze des Internets sind in der Regel über Gateways verbunden. Diese Gateways dienen dazu, Pakete an andere Netzwerke oder Subnetze weiterzuleiten. Für einen an das Internet angeschlossenen PC oder Feldbusknoten bedeutet das, dass zusätzlich zur IP-Adresse und Netzwerk Maske für jede Netzwerkkarte die...

  • Seite 193: Udp (User Datagram Protocol)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Der Empfänger überprüft anhand der Prüfsumme den korrekten Empfang des Paketes und verrechnet anschließend die Sequenznummer. Das Ergebnis nennt sich Acknowledgement-Nr. und wird mit dem nächsten selbst versendeten Paket als Quittung zurückgesendet. Dadurch ist gewährleistet, dass der Verlust von TCP-Paketen bemerkt wird, und diese im Bedarfsfall in korrekter Abfolge erneut gesendet werden können.

  • Seite 194: Tabelle 75: Bootp-Optionen

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Der BootP-Server erhält die Nachricht. Er beinhaltet eine Datenbank, in dem MAC-ID und IP-Adressen einander zugeordnet sind. Wird die MAC-Adresse gefunden, wird eine Broadcast-Antwort über das Netz gesendet. Der Feldbuskoppler/-controller lauscht auf dem vorgegebenen Port 68 auf die Antwort des BootP-Servers.

  • Seite 195: Dhcp (Dynamic Host Configuration Protocol)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Bei der Verwendung des Bootstrap Protokolls zur Konfiguration des Knotens, werden die Netzwerkparameter ( IP-Adresse, etc... ) im EEPROM abgelegt. Hinweis BootP-Konfiguration wird im EEPROM gespeichert! Beachten Sie, dass die Netzwerk-Konfiguration bei der Verwendung von BootP im Gegensatz zu der Konfiguration über DHCP im EEPROM...
  • Seite 196 Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Der Feldbuskoppler/-controller wartet auf dem vorgegebenen Port 68 auf die Antwort des DHCP-Servers. Ankommende Pakete enthalten unter anderem die IP-Adresse und die MAC-Adresse des Feldbuskopplers/-controllers. An der MAC-Adresse erkennt ein Feldbuskoppler/-controller, ob die Nachricht für ihn bestimmt ist und übernimmt bei Übereinstimmung die gesendete IP-Adresse in...

  • Seite 197: Tabelle 76: Dhcp-Optionen

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET zugeordnet wurde, dann gehört sie diesem auf unbestimmte Zeit, denn auch hier wird die zugewiesene IP-Adresse an die MAC-Adresse gebunden. • dynamische Zuordnung Dieses Verfahren gleicht der automatischen Zuordnung, allerdings hat der DHCP-Server hier in seiner Konfigurationsdatei eine Angabe, wie lange eine bestimmte IP-Adresse an einen Client „vermietet“...

  • Seite 198: Http (Hypertext Transfer Protocol)

    12.1.2.4 DNS (Domain Name Systems) Der DNS-Client ermöglicht die Umsetzung von logischen Internet-Namen, wie z. B. www.wago.com in die entsprechende dezimale, mit Trennpunkten dargestellte IP-Adresse über einen DNS-Server. Eine umgekehrte Zuordnung ist ebenso möglich. Die Adressen der DNS-Server werden mittels DHCP, BootP oder Web-based Management konfiguriert.

  • Seite 199: Ftp-Server (File Transfer Protocol)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Zeitzone Für den Betrieb der ETHERNET Feldbuskoppler/-controller mit SNTP in verschiedenen Ländern muss eine Zeitzone angegeben werden. Die Einstellung der Zeitzone bezieht relativ zur GMT (Greenwich Mean Time). Es kann ein Bereich von 12 bis +12 Stunden angegeben werden.

  • Seite 200: Information Weitere Informationen Zu Der Mib

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET In der Version 3 von SNMP ist der Nachrichtenaustausch an Anwender gebunden. Jedes Gerät, welches die über das WBM eingestellten Passwörter kennt, kann Werte aus dem Feldbuskoppler/-controller lesen bzw. schreiben. Bei SNMPV3 können die Nutzdaten der SNMP-Nachrichten auch verschlüsselt übertragen werden.

  • Seite 201: 12.1.2.7.2 Traps

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 104.6 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/SNMP (MIB)/SNMP (Simple Network Management Protokoll) - Standard-Traps (Überschrift 5) @ 7\mod_1270703854440_6.doc @ 54953 @ 5 @ 1 12.1.2.7.2 Traps Pos: 104.7 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/SNMP (MIB)/SNMP (Simple Network Management Protokoll) - Standard-Traps (Einleitung) @ 7\mod_1270721636553_6.doc @ 54975 @ @ 1 Standard-Traps Bei bestimmten Ereignissen sendet der SNMP-Agent selbstständig...

  • Seite 202: Anwendungsprotokolle

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 106 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/ETHERNET/Anwendungsprotokolle - Überschrift 3 und Einleitungstext @ 4\mod_1237212360010_6.doc @ 28533 @ 3 @ 1 12.1.3 Anwendungsprotokolle Über die implementierten Anwendungsprotokolle ist mit dem Feldbuskoppler/- controller die entsprechende feldbusspezifische Kommunikation möglich.

  • Seite 203: Modbus-Funktionen

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 108.1 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/MODBUS/MODBUS-Funktionen - Allgemeines @ 3\mod_1234513607390_6.doc @ 27528 @ 23 @ 1 12.2 MODBUS-Funktionen 12.2.1 Allgemeines MODBUS ist ein herstellerunabhängiger, offener Feldbusstandard für vielfältige Anwendungen in der Fertigungs- und Prozessautomation.

  • Seite 204: Tabelle 81: Grunddatentypen Des Modbus-Protokolls

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Information Weitere Information Weiterführende Informationen zu der „Open MODBUS/TCP Specification“ finden Sie im Internet unter: http://www.modbus.org Das MODBUS-Protokoll basiert dabei im Wesentlichen auf den folgenden Grunddatentypen: Tabelle 81: Grunddatentypen des MODBUS-Protokolls Datentyp Länge...

  • Seite 205: Tabelle 82: Auflistung Der In Dem Controller Realisierten Modbus-Funktionen

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 82: Auflistung der in dem Controller realisierten MODBUS-Funktionen Funktionscode Funktionsname Zugriffsart und -beschreibung Zugriff auf Ressourcen 0x01 Read Coils Lesen eines einzelnen Bit Prozessabbild, PFC-Variablen 0x02 Read Input Lesen mehrerer Eingangsbits Prozessabbild,...

  • Seite 206: Anwendung Der Modbus-Funktionen

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 108.8 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/MODBUS/Anwendung der MODBUS-Funktionen - Einleitung @ 7\mod_1265623985585_6.doc @ 49938 @ 33 @ 1 12.2.2 Anwendung der MODBUS-Funktionen Die grafische Übersicht zeigt anhand eines exemplarischen Feldbusknotens den Zugriff einiger MODBUS-Funktionen auf die Daten des Prozessabbildes.

  • Seite 207: Beschreibung Der Modbus-Funktionen

    Alle implementierten MODBUS-Funktionen werden in der folgenden Weise ausgeführt: Mit der Eingabe eines Funktionscodes stellt der MODBUS/TCP-Master (z. B. ein PC) eine entsprechende Anfrage (Request) an den WAGO- Feldbusknoten. Der WAGO-Feldbusknoten sendet ein Telegramm als Antwort (Response) an den Master zurück.

  • Seite 208: Funktionscode Fc1 (Read Coils)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.2.3.1 Funktionscode FC1 (Read Coils) Diese Funktion liest den Inhalt mehrerer Eingangs- und Ausgangsbits. Aufbau des Request Die Anfrage bestimmt die Startadresse und die Anzahl der zu lesenden Bits. Beispiel: Eine Anfrage, mit welcher Bit 0 bis Bit 7 gelesen werden.

  • Seite 209: Tabelle 87: Aufbau Der Exception Für Den Funktionscode Fc1

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Aufbau der Exception Tabelle 87: Aufbau der Exception für den Funktionscode FC1 Byte Feldname Beispiel Byte 7 MODBUS function code 0x81 Byte 8 Exception code 0x01 oder 0x02 Handbuch Version 1.1.2...

  • Seite 210: Funktionscode Fc2 (Read Input Discretes)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.2.3.2 Funktionscode FC2 (Read Input Discretes) Diese Funktion liest den Inhalt mehrerer Eingangsbits (digitale Eingänge). Aufbau des Request Die Anfrage bestimmt die Startadresse und die Anzahl der zu lesenden Bits. Beispiel: Eine Anfrage, mit welcher Bit 0 bis Bit 7 gelesen werden.

  • Seite 211: Tabelle 91: Aufbau Der Exception Für Den Funktionscode Fc2

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Aufbau der Exception Tabelle 91: Aufbau der Exception für den Funktionscode FC2 Byte Feldname Beispiel Byte 7 MODBUS function code 0x82 Byte 8 Exception code 0x01 oder 0x02 Handbuch Version 1.1.2...

  • Seite 212: Funktionscode Fc3 (Read Multiple Registers)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.2.3.3 Funktionscode FC3 (Read Multiple Registers) Diese Funktion dient dazu, eine Anzahl von Eingangsworten (Eingangsregister) zu lesen. Aufbau des Request Die Anfrage bestimmt die Adresse des Startwortes (Startregister) und die Anzahl der Register, die gelesen werden. Die Adressierung beginnt mit 0.

  • Seite 213: Funktionscode Fc4 (Read Input Registers)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.2.3.4 Funktionscode FC4 (Read Input Registers) Diese Funktion dient dazu, eine Anzahl von Eingangsworten (Eingangsregister) zu lesen. Aufbau des Request Die Anfrage bestimmt die Adresse des Startwortes (Startregister) und die Anzahl der Register, die gelesen werden sollen. Die Adressierung beginnt mit 0.

  • Seite 214: Funktionscode Fc5 (Write Coil)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.2.3.5 Funktionscode FC5 (Write Coil) Diese Funktion dient dazu, ein digitales Ausgangsbit zu schreiben. Aufbau des Request Die Anfrage bestimmt die Adresse des Ausgangsbits. Die Adressierung beginnt mit 0. Beispiel: Setzen des 2. Ausgangsbits (Adresse 1).

  • Seite 215: Funktionscode Fc6 (Write Single Register)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.2.3.6 Funktionscode FC6 (Write Single Register) Diese Funktion schreibt einen Wert in ein einzelnes Ausgangswort (Ausgangsregister). Aufbau des Request Die Adressierung beginnt mit 0. Die Anfrage bestimmt die Adresse des ersten Ausgangswortes, das gesetzt werden soll. Der zu setzende Wert wird im Anfragedatenfeld bestimmt.

  • Seite 216: Funktionscode Fc11 (Get Comm Event Counter)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 108.12 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/MODBUS/Anwendung der MODBUS-Funktionen - FC11, FC15, FC16 @ 4\mod_1235567470328_6.doc @ 27728 @ 444 @ 1 12.2.3.7 Funktionscode FC11 (Get Comm Event Counter) Diese Funktion gibt ein Statuswort und einen Ereigniszähler aus dem Kommunikationsereigniszähler des Controllers zurück.

  • Seite 217: Funktionscode Fc15 (Force Multiple Coils)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.2.3.8 Funktionscode FC15 (Force Multiple Coils) Mit dieser Funktion wird eine Anzahl von bis zu 256 Ausgangsbits auf 1 oder 0 gesetzt. Aufbau des Request Das erste Bit wird mit 0 adressiert. In der Anfrage werden die Bits spezifiziert, die gesetzt werden sollen.

  • Seite 218: Tabelle 109: Aufbau Der Exception Für Den Funktionscode Fc15

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Aufbau der Exception Tabelle 109: Aufbau der Exception für den Funktionscode FC15 Byte Feldname Beispiel Byte 7 MODBUS function code 0x8F Byte 8 Exception code 0x01 oder 0x02 Handbuch Version 1.1.2...

  • Seite 219: Funktionscode Fc16 (Write Multiple Registers)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.2.3.9 Funktionscode FC16 (Write Multiple Registers) Diese Funktion schreibt Werte in eine Anzahl von Ausgangsworten (Ausgangsregister). Aufbau des Request Das erste Register wird mit 0 adressiert. Die Anfragenachricht bestimmt die Register, die gesetzt werden sollen.

  • Seite 220: Funktionscode Fc22 (Mask Write Register)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 108.14 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/MODBUS/Anwendung der MODBUS-Funktionen (x41) - FC22 @ 4\mod_1235567699484_6.doc @ 27735 @ 4 @ 1 12.2.3.10 Funktionscode FC22 (Mask Write Register) Diese Funktion dient dazu einzelne Bits innerhalb eines Registers zu manipulieren.

  • Seite 221: Funktionscode Fc23 (Read/Write Multiple Registers)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 108.16 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/MODBUS/Anwendung der MODBUS-Funktionen - FC23 @ 4\mod_1235567802937_6.doc @ 27738 @ 4 @ 1 12.2.3.11 Funktionscode FC23 (Read/Write Multiple Registers) Diese Funktion liest Registerwerte aus und schreibt Werte in eine Anzahl von Ausgangsworten (Ausgangsregister).
  • Seite 222 Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Hinweis Ergebnisse in überlappenden Registerbereichen sind undefiniert! Wenn sich für das Lesen und Schreiben Registerbereiche überlappen, sind die Ergebnisse undefiniert. Pos: 108.17 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1 Handbuch Version 1.1.2...

  • Seite 223: Modbus-Register-Mapping

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 108.18 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/MODBUS/MODBUS-Register-Mapping - Einleitung (Controller) @ 3\mod_1235386256031_6.doc @ 27558 @ 3 @ 1 12.2.4 MODBUS-Register-Mapping In den folgenden Tabellen werden die MODBUS-Adressierung und die entsprechende IEC-61131-Adressierung für das Prozessabbild, die PFC- Variablen, die NOVRAM-Daten und die internen Variablen dargestellt.

  • Seite 224: Tabelle 120: Registerzugriff Schreiben (Mit Fc6, Fc16, Fc22 Und Fc23)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Registerzugriff Schreiben (mit FC6, FC16, FC22 und FC23) Tabelle 120: Registerzugriff Schreiben (mit FC6, FC16, FC22 und FC23) MODBUS-Adresse IEC-61131- Speicherbereich [dez] [hex] Adresse 0...255 0x0000...0x00FF %QW0...%QW255 Physical-Output-Area (1) First 256 Words of physical output data 256...511...

  • Seite 225: Tabelle 121: Bitzugriff Lesen (Mit Fc1 Und Fc2)

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Bitzugriff Lesen (mit FC1 und FC2) Tabelle 121: Bitzugriff Lesen (mit FC1 und FC2) MODBUS-Adresse Speicherbereich Beschreibung [dez] [hex] 0...511 0x0000...0x01FF Physical Input Area (1) First 512 digital inputs 512...1023 0x0200...0x03FF Physical Output Area (1) First 512 digital outputs 1024...4095...

  • Seite 226: Modbus-Register

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 108.25 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/MODBUS/MODBUS-Register (x41) - Teil 1.0 (0x1000 bis 0x102A) @ 3\mod_1235399979343_6.doc @ 27601 @ 3 @ 1 12.2.5 MODBUS-Register Tabelle 123: MODBUS-Register Register- Zugriff Länge Beschreibung adresse (Wort) 0x1000...

  • Seite 227: Zugriff Auf Registerwerte

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 124: MODBUS-Register (Fortsetzung) Register- Zugriff Länge Beschreibung adresse (Wort) 0x2020 Kurzbeschreibung Koppler/Controller 0x2021 Kompilierzeit der Firmware 0x2022 Kompilierdatum der Firmware 0x2023 Angabe des Firmware-Loaders 0x2030 Beschreibung der angeschlossenen Klemmen (Klemme 0...64) 0x2031 Beschreibung der angeschlossenen Klemmen (Klemme 65...129)

  • Seite 228: Tabelle 125: Registeradresse 0X1000

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Durch das Lesen der minimalen Triggerzeit (Register 0x1004) wird festgestellt, ob die Watchdog-Fehlerreaktion aktiviert wurde. Falls dieser Zeitwert 0 ist, wird ein Feldbusausfall angenommen. Der Watchdog kann entsprechend der zuvor genannten beiden Möglichkeiten oder mittels Register 0x1007 neu gestartet werden.

  • Seite 229: Tabelle 127: Registeradresse 0X1002

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 127: Registeradresse 0x1002 Registeradresse 0x1002 (4098 Wert Watchdog-Funktion Codiermaske, Funktionscode 17...32, WD_FCM_17_32 Zugang Lesen/schreiben 0xFFFF Standard Beschreibung Gleiche Funktion wie zuvor, aber mit den Funktionscodes 17 bis 32. Diese Codes werden nicht unterstützt. Dieses Register sollte deshalb auf dem Vorgabewert belassen werden.

  • Seite 230: Tabelle 131: Registeradresse 0X1006

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 131: Registeradresse 0x1006 Registeradresse 0x1006 (4102 Wert Während Watchdog läuft, WD_RUNNING Zugang Lesen 0x0000 Standard Beschreibung Aktueller Watchdog-Status bei 0x0000: Watchdog nicht aktiv bei 0x0001: Watchdog aktiv bei 0x0002: Watchdog abgelaufen Tabelle 132: Registeradresse 0x1007...

  • Seite 231: Tabelle 136: Watchdog Starten

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Die Länge jedes Registers beträgt 1 Wort, d. h. bei jedem Zugriff kann lediglich ein Wort geschrieben oder gelesen werden. Im Folgenden werden zwei Beispiele zum Setzen des Wertes für die Zeitüberschreitung aufgeführt: Watchdog für eine Zeitüberschreitung von 1 Sekunde oder mehr setzen:...

  • Seite 232: Tabelle 137: Registeradresse 0X100B

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 137: Registeradresse 0x100B Registeradresse 0x100B (4107 Wert Save-Watchdog-Parameter Zugang Schreiben 0x0000 Standard Beschreibung Mit Schreiben von „0x55AA“ oder „0xAA55“ in Register 0x100B werden die Register 0x1000, 0x1001, 0x1002 auf „remanent“ gesetzt. Pos: 108.36 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1 Handbuch Version 1.1.2...

  • Seite 233: Diagnoseregister

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 108.37 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/MODBUS/Zugriff auf Registerwerte - Diagnoseregister 0x1020, 0x1021 @ 3\mod_1235461657984_6.doc @ 27627 @ 4 @ 1 12.2.5.3 Diagnoseregister Folgende Register können gelesen werden, um einen Fehler des Feldbusknotens zu bestimmen:...

  • Seite 234: Konfigurationsregister

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 108.39 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/MODBUS/Zugriff auf Registerwerte - Konfigurationsregister 0x1022 bis 0x1025 @ 3\mod_1235461775390_6.doc @ 27631 @ 4 @ 1 12.2.5.4 Konfigurationsregister Folgende Register können gelesen werden, um die Konfiguration der angeschlossenen Klemmen zu bestimmen:...

  • Seite 235: Tabelle 145: Registeradresse 0X1029

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 145: Registeradresse 0x1029 Registeradresse 0x1029 (4137 ) mit bis zu 9 Worten Wert MODBUS/TCP-Statistik Zugang Lesen/schreiben 1 Wort SlaveDeviceFailure  Klemmenbusfehler, Feldbusfehler bei Beschreibung eingeschaltetem Watchdog  Fehler im MODBUS/TCP-Header 1 Wort BadProtocol ...

  • Seite 236: Tabelle 150: Registeradresse 0X1050

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 108.45 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/MODBUS/Zugriff auf Registerwerte - Konfigurationsregister 0x1035, 0x1036 (881) @ 8\mod_1280225698346_6.doc @ 61360 @ @ 1 Tabelle 1: Registeradresse 0x1035 Registeradresse 0x1035 (4149 ) 1 Wort Wert Konfiguration des Timeoffsets zur GMT Zeit...

  • Seite 237: Tabelle 151: Registeradresse 0X2030

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 151: Registeradresse 0x2030 Registeradresse 0x2030 (8240 ) mit bis zu 65 Worten Wert Beschreibung der angeschlossenen Klemmen Zugang Lesen der Klemmen 0...64 Länge 1...65 Worte Beschreibung Über Register 0x2030 kann die Konfiguration des Knotens ermittelt werden.

  • Seite 238: Tabelle 153: Registeradresse 0X2032

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 153: Registeradresse 0x2032 Registeradresse 0x2032 (8242 ) mit bis zu 65 Worten Wert Beschreibung der angeschlossenen Klemmen Zugang Lesen der Klemmen 129...192 Länge 1...64 Worte Beschreibung Über Register 0x2032 kann die Konfiguration des Knotens ermittelt werden.

  • Seite 239: Tabelle 157: Registeradresse 0X2042

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 157: Registeradresse 0x2042 Registeradresse 0x2042 (8258 Wert Dateien extrahieren Zugang Schreiben (Schreibsequenz 0xAA55 oder 0x55AA) Die Standarddateien (HTML-Seiten) des Kopplers/Controllers werden extrahiert Beschreibung und in das Flash geschrieben. Tabelle 158: Registeradresse 0x2043...

  • Seite 240: Firmware-Informationsregister

    ) mit bis zu 1 Wort Wert Item number, INFO_ITEM Lesen Zugang Beschreibung WAGO-Bestellnummer, z. B. 841 für den Controller 750-841, 341 für den Koppler 750-341 etc. Tabelle 162: Registeradresse 0x2013 Registeradresse 0x2013 (8211 ) mit bis zu 1 Wort Wert...

  • Seite 241: Tabelle 165: Registeradresse 0X2021

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 165: Registeradresse 0x2021 Registeradresse 0x2021 (8225 ) mit bis zu 8 Worten Wert Description, INFO_DESCRIPTION Zugang Lesen Zeit des Firmwarestandes, 8 Worte Beschreibung Tabelle 166: Registeradresse 0x2022 Registeradresse 0x2022 (8226 ) mit bis zu 8 Worten...

  • Seite 242: Konstantenregister

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 108.56 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/MODBUS/Zugriff auf Registerwerte - Konstantenregister 0x2000 bis 0x2008 @ 3\mod_1235462025437_6.doc @ 27637 @ 4 @ 1 12.2.5.6 Konstantenregister Folgende Register enthalten Konstanten, die genutzt werden können, um die...

  • Seite 243: Tabelle 174: Registeradresse 0X2006

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 174: Registeradresse 0x2006 Registeradresse 0x2006 (8198 Wert Größte negative Zahl, GP_MAX_NEG Zugang Lesen Konstante, um die Arithmetik zu kontrollieren Beschreibung Tabelle 175: Registeradresse 0x2007 Registeradresse 0x2007 (8199 Wert Größte halbe positive Zahl, GP_HALF_POS...

  • Seite 244: Ethernet/Ip (Ethernet/Industrial Protocol)

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 110.1 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/EtherNetIP/EtherNetIP - Allgemein @ 3\mod_1233669829343_6.doc @ 27042 @ 23333344 @ 1 12.3 EtherNet/IP (Ethernet/Industrial Protocol) 12.3.1 Allgemeines EtherNet/IP steht für "Ethernet Industrial Protocol" und definiert einen offenen Industrie-Standard, der das klassische Ethernet mit einem Industrie-Protokoll erweitert.

  • Seite 245: Protokollübersicht Im Osi-Modell

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.2 Protokollübersicht im OSI-Modell Zur Verdeutlichung der Gemeinsamkeiten zwischen DeviceNet, ControlNet und EtherNet/IP zeigt die folgende Darstellung die Einordnung der Protokolle in das 7-schichtige OSI-Referenzmodell (Open Systems Interconnection Reference Model). Tabelle 178: OSI-Referenzmodell...

  • Seite 246: Eigenschaften Der Ethernet/Ip-Protokollsoftware

    Feldbuskopplers/-controllers und Angaben zu seinen Kommunikationsfähigkeiten. Die für den EtherNet/IP-Betrieb benötigte EDS-Datei wird von der jeweiligen Projektierungssoftware eingelesen bzw. installiert. Hinweis Download der EDS-Datei! Sie erhalten die EDS-Datei im Download-Bereich der WAGO-Internetseiten unter: www.wago.com  Service  Downloads  AUTOMATION Information...

  • Seite 247: Objektmodell

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5 Objektmodell 12.3.5.1 Allgemeines Für die Netzwerkkommunikation verwendet EtherNet/IP ein Objektmodell, in dem alle Funktionen und Daten eines Gerätes beschrieben sind. Jeder Knoten im Netz wird als Sammlung von Objekten dargestellt. Das Objektmodell enthält Begriffe, die folgendermaßen definiert sind: Objekt (object): Ein Objekt ist eine abstrakte Darstellung von einzelnen, zusammengehörigen...

  • Seite 248: Klassen-Übersicht

    Band 1 („Common Industrial Protocol“) beschrieben sind. Aus dem Band 2 („EtherNet/IP Adaption of CIP“) werden die Klassen F5 unterstützt. Darüber hinaus stehen WAGO-spezifische Klassen zur Verfügung, die in der unten stehenden Übersichtstabelle aufgeführt sind. Alle gelisteten CIP-Common-Klassen und im Anschluss daran die WAGO- spezifischen Klassen werden, nach einer kurzen Erläuterung der Tabellenköpfe in...

  • Seite 249: Tabelle 180: Übersicht Wago-Spezifische Klassen

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 180: Übersicht WAGO-spezifische Klassen Klasse Name Coupler/Controller Configuration Object Discrete Input Point Discrete Output Point Analog Input Point Analog Output Point Discrete Input Point Extended 1 Discrete Output Point Extended 1 Analog Input Point Extended 1...

  • Seite 250: Tabellenkopf-Erläuterung Zu Den Objektbeschreibungen

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.3 Tabellenkopf-Erläuterung zu den Objektbeschreibungen Tabelle 181: Erläuterung der Tabellenköpfe in den Objektbeschreibungen Spaltenüberschrift Beschreibung Attribut ID Integerwert, der dem entsprechenden Attribut zugeordnet ist Zugriff Set: Auf das Attribut kann mittels des Dienstes Set_Attribute zugegriffen werden (Schreiben/Verändern des Attribut-Wertes).

  • Seite 251: Tabelle 182: Identity

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Instanz 0 (Klassenattribute) Tabelle 182: Identity (01 ) – Klasse Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Revision UINT Version dieses Objektes 1 (0x0001) Max Instance UINT Maximale Instanz 1 (0x0001) Max ID Number of...

  • Seite 252: Common Services

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Common Services Tabelle 184: Identity (01 ) – Common Services Servicecode Service vorhanden Service-Name Beschreibung Klasse Instanz Get_Attribute_All Liefert den Inhalt aller Attribute Nein Reset Führt einen Neustart durch. 0: Neustart 1: Neustart und Wiederherstellen der...

  • Seite 253: Assembly (04 )

    Mit Hilfe der „Assembly“-Klasse lassen sich mehrere auch verschiedenartige Objekte zusammenfassen. Diese können z. B. Ein- und Ausgangsdaten, Status- und Steuerinformationen oder Diagnoseinformationen sein. WAGO nutzt hier die herstellerspezifischen Instanzen, um diese Objekte in verschiedenen Anordnungen für Sie bereitzustellen. Hierdurch steht Ihnen ein effizienter Weg zum Austausch von Prozessdaten zur Verfügung.

  • Seite 254: Tabelle 189: Statische Assembly-Instanzen - Übersicht

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Übersicht der Instanzen Tabelle 189: Statische Assembly-Instanzen – Übersicht Instanz Beschreibung Instanz 101 (65 für analoge und digitale Ausgangsdaten sowie Feldbus-Eingangsvariablen Instanz 102 (66 für digitale Ausgangsdaten und Feldbus-Eingangsvariablen Instanz 103 (67 für analoge Ausgangsdaten und Feldbus-Eingangsvariablen Instanz 104 (68 für analoge und digitale Eingangsdaten, Status und Feldbus-Ausgangsvariablen...

  • Seite 255: Tabelle 192: Statische Assembly-Instanzen - Instanz 103 (67 Hex )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 192: Statische Assembly-Instanzen – Instanz 103 (67 Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Get/Set Data ARRAY of BYTE Es sind analoge Ausgangsdaten und Feldbus- Eingangsvariablen im Prozessabbild enthalten Data UINT Anzahl der Bytes im...
  • Seite 256 Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Instanz 107 (6B Diese Assembly-Instanz enthält analoge und digitale Eingangsdaten und Feldbus- Ausgangsvariablen. Tabelle 196: Statische Assembly-Instanzen – Instanz 107 (6B Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Data ARRAY of BYTE Es sind analoge und digitale...
  • Seite 257 WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Instanz 110 (6E Diese Assembly-Instanz enthält Feldbus-Ausgangsvariablen. Tabelle 199: Statische Assembly-Instanzen – Instanz 110 (6E Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Data ARRAY of BYTE Es sind Feldbus- Ausgangsvariablen im Prozessabbild enthalten...

  • Seite 258: Connection (05 )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Common Services Tabelle 201: Statische Assembly-Instanzen – Common Services Servicecode Service vorhanden Service-Name Beschreibung Klasse Instanz Get_Attribute_Single Liefert den Inhalt des entsprechenden Attributes Nein Set_Attribute_Single Modifiziert einen Attribut-Wert Pos: 110.7 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/EtherNetIP/Common Services (ohne Diagnose) @ 8\mod_1276170797909_6.doc @ 57631 @ @ 1 Das Schreiben des Attributes 3 der Assembly-Instanzen 101, 102 und 103 wird von der Software überprüft.

  • Seite 259: Port Class Object (F4 )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.9 Port Class Object (F4 Das „Port Class Object“ spezifiziert die an dem Feldbuskoppler/-controller vorhandenen CIP-Ports. Für jeden CIP-Port gibt es eine Instanz. Instanz 0 (Klassenattribute) Tabelle 202: Port Class (F4 ) – Klasse...

  • Seite 260: Tcp/Ip Interface Object (F5 )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.10 TCP/IP Interface Object (F5 Das „TCP/IP Interface Object“ stellt die Einrichtung zur Konfiguration der TCP- IP-Netzwerk-Schnittstelle eines Feldbuskopplers/-controllers bereit. Beispiele konfigurierbarer Objekte umfassen die IP-Adresse, Netzwerkmaske und Gateway-Adresse des Feldbuskopplers/-controllers. Bei der zugrunde liegenden physikalischen Kommunikationsschnittstelle, die mit dem TCP/IP-Schnittstellen-Objekt verbunden ist, kann es sich um eine beliebige Schnittstelle handeln, die das TCP/IP-Protokoll unterstützt.
  • Seite 261 WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Instanz 1 Tabelle 206: TCP/IP Interface (F5 ) – Instanz 1 Attribut ID Zugriff NV Name Datentyp Beschreibung Defaultwert Status DWORD Interface-Status Configuration DWORD Inferface-Flags für mögliche 0x00000017 Capability Konfigurationsarten NV Configuration DWORD...

  • Seite 262: Ethernet Link Object (F6 )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.11 Ethernet Link Object (F6 Das „Ethernet Link Object“ enthält linkspezifische Zähler- und Statusinformationen für eine Kommunikationsschnittstelle vom Typ Ethernet 802.3. Jedes Gerät muss genau eine Instanz des Ethernet-Link-Objektes für jede Kommunikationsschnittstelle vom Typ Ethernet IEEE 802.3 unterstützen. Für die Geräte kann auch eine Ethernet-Link-Objektinstanz für eine interne Schnittstelle...

  • Seite 263: Attribut Id Zugriff

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Instanz 1 - Port 1 Tabelle 209: Ethernet Link (F6 ) – Instanz 1 Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Interface Speed UDINT Übertragungs- 10 (0x0000000A) geschwindigkeit oder 100 (0x00000064) Interface Flags...
  • Seite 264 Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 209: Ethernet Link (F6 ) – Instanz 1 Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Interface Status USINT Schnittstellenstatus: Wert 0: Unbekannt Wert 1: Schnittstelle aktiv und zum Senden/Empfangen bereit. Wert 2: Schnittstelle deaktiviert.
  • Seite 265 WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Instanz 2 - Port 2 Tabelle 210: Ethernet Link (F6 ) – Instanz 2 Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Interface Speed UDINT Übertragungs- 10 (0x0000000A) geschwindigkeit oder 100 (0x00000064) Interface Flags...
  • Seite 266 Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 210: Ethernet Link (F6 ) – Instanz 2 Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Interface Status USINT Schnittstellenstatus: Wert 0: Unbekannt Wert 1: Schnittstelle aktiv und zum Senden/Empfangen bereit. Wert 2: Schnittstelle deaktiviert.
  • Seite 267 WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Instanz 3 – Interner Port 3 Tabelle 211: Ethernet Link (F6 ) – Instanz 3 Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Interface Speed UDINT Übertragungs- geschwindigkeit (0x00000064) Interface Flags DWORD Interface Wert ist von der...

  • Seite 268: Common Services

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 211: Ethernet Link (F6 ) – Instanz 3 Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Interface Status USINT Schnittstellenstatus: Wert 0: Unbekannt Wert 1: Schnittstelle aktiv und zum Senden/Empfangen bereit. Wert 2: Schnittstelle deaktiviert.

  • Seite 269: Coupler/Controller Configuration Object (64 )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.12 Coupler/Controller Configuration Object (64 Die Konfigurationsklasse des Feldbuskopplers/-controllers ermöglicht das Lesen und Konfigurieren einiger wichtiger Prozessparameter des Feldbusses. Die folgende Auflistung erklärt ausführlich alle unterstützten Instanzen und Attribute. Instanz 0 (Klassenattribute) Tabelle 213: Coupler/Controller Configuration (64 ) –...
  • Seite 270 Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Attribut ID Zugriff NV Name Datentyp Beschreibung Default- wert 47 (0x2F) Bk_Diag_Value UINT Enthält das Diagnosebyte. Achtung: Dieses Attribut muss vor dem Attribut 6 (DNS_i_Trmnldia) gelesen werden, da mit dem Lesen von Attribut 6 das Diagnose- byte von der nächsten...

  • Seite 271: Discrete Input Point (65 )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Attribut ID Zugriff NV Name Datentyp Beschreibung Default- wert 120 (0x78) NV Bk_Header UINT Gibt an, ob der RUN/IDLE- 0x0000 CfgOT Header benutzt wird Originator  Target Richtung 0: wird verwendet 1: wird nicht verwendet...

  • Seite 272: Discrete Input Point Extended

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.14 Discrete Input Point Extended 1 (69 Die Erweiterung der Klasse „Discrete Input Point“ ermöglicht das Lesen von Daten eines Feldbusknotens, der über 255 digitale Eingangspunkte (DIPs) enthält. Der Instanzbereich der Klasse “Discrete Input Point Extended 1” deckt die DIPs von 256 bis 510 in dem Feldbusknoten ab.
  • Seite 273 WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 223: Discrete Input Point Extended 2 (6D ) – Instanz 511...765 Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert DipObj_Value BYTE Digitaler Eingang (nur Bit 0 gültig) Common Services Tabelle 224: Discrete Input Point Extended 2 (6D ) –...

  • Seite 274: Discrete Input Point Extended 3 (71 )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.16 Discrete Input Point Extended 3 (71 Die Erweiterung der Klasse „Discrete Input Point“ ermöglicht das Lesen von Daten eines Feldbusknotens, der über 765 digitale Eingangspunkte (DIPs) enthält. Der Instanzbereich der Klasse “Discrete Input Point Extended 3” deckt die DIPs von 766 bis 1020 in dem Feldbusknoten ab.

  • Seite 275: Discrete Output Point (66 Hex )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.17 Discrete Output Point (66 Diese Klasse ermöglicht den Austausch von Daten für einen bestimmten digitalen Ausgangspunkt. Instanz 0 (Klassenattribute) Tabelle 228: Discrete Output Point (66 ) – Klasse Attribut ID Zugriff Name...

  • Seite 276: Discrete Output Point Extended

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.18 Discrete Output Point Extended 1 (6A Die Erweiterung der Klasse „Discrete Output Point“ ermöglicht den Austausch von Daten eines Feldbusknotens, der über 255 digitale Ausgangspunkte (DOPs) enthält. Der Instanzbereich der Klasse “Discrete Output Point Extended 1” deckt die DOPs von 256 bis 510 in dem Feldbusknoten ab.

  • Seite 277: Discrete Output Point Extended

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.19 Discrete Output Point Extended 2 (6E Die Erweiterung der Klasse „Discrete Output Point” ermöglicht den Austausch von Daten eines Feldbusknotens, der über 510 digitale Ausgangspunkte (DOPs) enthält. Der Instanzbereich der Klasse “Discrete Output Point Extended 2” deckt die DOPs von 511 bis 765 in dem Feldbusknoten ab.

  • Seite 278: Discrete Output Point Extended 3 (72 )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.20 Discrete Output Point Extended 3 (72 Die Erweiterung der Klasse „Discrete Output Point“ ermöglicht den Austausch von Daten eines Feldbusknotens, der über 765 digitale Ausgangspunkte (DOPs) enthält. Der Instanzbereich der Klasse “Discrete Output Point Extended 2” deckt die DOPs von 766 bis 1020 in dem Feldbusknoten ab.

  • Seite 279: Analog Input Point (67 )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.21 Analog Input Point (67 Diese Klasse ermöglicht das Lesen von Daten eines bestimmten analogen Eingangspunktes (AIP). Ein analoger Eingangspunkt ist ein Teil eines analogen Eingangsmoduls. Instanz 0 (Klassenattribute) Tabelle 240: Analog Input Point (67 ) –...

  • Seite 280: Analog Input Point Extended 1 (6B )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.22 Analog Input Point Extended 1 (6B Die Erweiterung der Klasse „Analog Input Point“ ermöglicht das Lesen von Daten eines Feldbusknotens, der über 255 analoge Ausgänge (AIPs) enthält. Der Instanzbereich der Klasse “Analog Input Point Extended 1” deckt die AIPs von 256 bis 510 in dem Feldbusknoten ab.

  • Seite 281: Analog Input Point Extended 2 (6F )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.23 Analog Input Point Extended 2 (6F Die Erweiterung der Klasse „Analog Input Point“ ermöglicht das Lesen von Daten eines Feldbusknotens, der über 510 analoge Ausgänge (AIPs) enthält. Der Instanzbereich der Klasse “Analog Input Point Extended 2” deckt die AIPs von 511 bis 765 in dem Feldbusknoten ab.

  • Seite 282: Analog Input Point Extended 3 (73 )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.24 Analog Input Point Extended 3 (73 Die Erweiterung der Klasse „Analog Input Point“ ermöglicht das Lesen von Daten eines Feldbusknotens, der über 765 analoge Ausgänge (AIPs) enthält. Der Instanzbereich der Klasse “Analog Input Point Extended 3” deckt die AIPs von 766 bis 1020 in dem Feldbusknoten ab.

  • Seite 283: Analog Output Point (68 )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.25 Analog Output Point (68 Diese Klasse ermöglicht das Lesen von Daten eines bestimmten analogen Ausgangspunktes (AOP). Ein analoger Ausgangspunkt ist ein Teil eines analogen Ausgangsmoduls. Instanz 0 (Klassenattribute) Tabelle 252: Analog Output Point (68 ) –...

  • Seite 284: Analog Output Point Extended 1 (6C )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.26 Analog Output Point Extended 1 (6C Die Erweiterung der Klasse „Analog Output Point“ ermöglicht den Austausch von Daten eines Feldbusknotens, der über 255 analoge Ausgangspunkte (AOPs) enthält. Der Instanzbereich der Klasse “Discrete Output Point Extended 1” deckt die AOPs von 256 bis 510 in dem Feldbusknoten ab.

  • Seite 285: Analog Output Point Extended 2 (70 )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.27 Analog Output Point Extended 2 (70 Die Erweiterung der Klasse „Analog Output Point“ ermöglicht den Austausch von Daten eines Feldbusknotens, der über 510 analoge Ausgangspunkte (AOPs) enthält. Der Instanzbereich der Klasse “Discrete Output Point Extended 2” deckt die AOPs von 511 bis 765 in dem Feldbusknoten ab.

  • Seite 286: Analog Output Point Extended 3 (74 )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.28 Analog Output Point Extended 3 (74 Die Erweiterung der Klasse „Analog Output Point“ ermöglicht den Austausch von Daten eines Feldbusknotens, der über 765 analoge Ausgangspunkte (AOPs) enthält. Der Instanzbereich der Klasse “Discrete Output Point Extended 3” deckt die AOPs von 766 bis 1020 in dem Feldbusknoten ab.

  • Seite 287: Module Configuration (80 )

    WAGO-I/O-SYSTEM 750 Feldbuskommunikation 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.29 Module Configuration (80 Instanz 0 (Klassenattribute) Tabelle 264: Module Configuration (80 ) – Klasse Attribut ID Zugriff Name Datentyp Beschreibung Defaultwert Revision UINT Revision dieses Objektes 1 (0x0001) Max Instance UINT Max. Anzahl von Instanzen Instanz 1..255 (0.

  • Seite 288: Module Configuration Extended (81 )

    Feldbuskommunikation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.30 Module Configuration Extended (81 Wie „Module Configuration (80 )“, jedoch enthält diese Klasse nur die Beschreibung von Klemme 255. Instanz 0 (Klassenattribute) Tabelle 267: Module Configuration Extended (81 ) – Klasse Attribut ID Zugriff...

  • Seite 289: Input Fieldbus Variable Usint (A0 )

    Pos: 110.16 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/EtherNetIP/Input output fieldbus variable (extended) USINT, UINT, UDINT, A0 hex bis AD hex (nur Controller) @ 3\mod_1233838959000_6.doc @ 27250 @ 44444444444444 @ 1 12.3.5.31 Input Fieldbus Variable USINT (A0 Diese Klasse ermöglicht das Lesen von Daten einer bestimmten SPS- Eingangsvariablen. Dieses entspricht bei WAGO-I/O-PRO bzw. CoDeSys den SPS-Adressen für die Eingangsvariablen %IB2552...%IB2806. Instanz 0 (Klassenattribute) Tabelle 270: Input Fieldbus Variable USINT (A0 ) –...

  • Seite 290: Input Fieldbus Variable Usint Extended

    Lesen von SPS-Eingangsvariablendaten. Der Instanzbereich der Klasse “Input Fieldbus Variable USINT Extended 1“ deckt die SPS-Eingangsvariablendaten von 256 bis 510 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CoDeSys den SPS-Adressen für die Eingangsvariablen %IB2807...%IB3061. Instanz 0 (Klassenattribute) Tabelle 273: Input Fieldbus Variable USINT Extended 1 (A1 ) –...

  • Seite 291: Input Fieldbus Variable Usint Extended 2 (A2 )

    Lesen von SPS-Eingangsvariablendaten. Der Instanzbereich der Klasse “Input Fieldbus Variable USINT Extended 2“ deckt die SPS-Eingangsvariablendaten von 511 bis 512 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CoDeSys den SPS-Adressen für die Eingangsvariablen %IB3062...%IB3063. Instanz 0 (Klassenattribute) Tabelle 276: Input Fieldbus Variable USINT Extended 2 (A2 ) –...

  • Seite 292: Output Fieldbus Variable Usint (A3 )

    750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.34 Output Fieldbus Variable USINT (A3 Diese Klasse ermöglicht den Austausch von Daten einer bestimmten SPS- Ausgangsvariablen. Dieses entspricht bei WAGO-I/O-PRO bzw. CoDeSys den SPS-Adressen für die Ausgangsvariablen %QB2552...%QB2806. Instanz 0 (Klassenattribute) Tabelle 279: Output Fieldbus Variable USINT (A3 ) –...

  • Seite 293: Output Fieldbus Variable Usint Extended

    Austausch von SPS-Ausgangsvariablendaten. Der Instanzbereich der Klasse “Output Fieldbus Variable USINT Extended 1“ deckt die SPS- Ausgangsvariablendaten von 256 bis 510 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CoDeSys den SPS-Adressen für die Ausgangsvariablen %QB2807...%QB3061. Instanz 0 (Klassenattribute) Tabelle 282: Output Fieldbus Variable USINT Extended 1 (A4 ) –...

  • Seite 294: Output Fieldbus Variable Usint Extended 2 (A5 )

    Austausch von SPS-Ausgangsvariablendaten. Der Instanzbereich der Klasse “Output Fieldbus Variable USINT Extended 2“ deckt die SPS- Ausgangsvariablendaten von 511 bis 512 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CoDeSys den SPS-Adressen für die Ausgangsvariablen %QB3062...%QB3063. Instanz 0 (Klassenattribute) Tabelle 285: Output Fieldbus Variable USINT Extended 2 (A5 ) –...

  • Seite 295: Input Fieldbus Variable Uint (A6 )

    750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.37 Input Fieldbus Variable UINT (A6 Diese Klasse ermöglicht das Lesen von Daten einer bestimmten SPS- Eingangsvariablen. Dieses entspricht bei WAGO-I/O-PRO bzw. CoDeSys den SPS-Adressen für die Eingangsvariablen %IW1276...%IW1530. Instanz 0 (Klassenattribute) Tabelle 288: Input Fieldbus Variable UINT (A6 ) –...

  • Seite 296: Input Fieldbus Variable Uint Extended

    Lesen von SPS-Eingangsvariablendaten. Der Instanzbereich der Klasse “Input Fieldbus Variable UINT Extended 1“ deckt die SPS-Eingangsvariablendaten von der SPS-Eingangsvariablen 256 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CoDeSys der SPS-Adresse für die Eingangsvariable %IW1531. Instanz 0 (Klassenattribute) Tabelle 291: Input Fieldbus Variable UINT Extended 1 (A7 ) –...

  • Seite 297: Output Fieldbus Variable Uint (A8 )

    750-881 Programmierbarer Feldbuscontroller ETHERNET 12.3.5.39 Output Fieldbus Variable UINT (A8 Diese Klasse ermöglicht den Austausch von Daten einer bestimmten SPS- Ausgangsvariablen. Dieses entspricht bei WAGO-I/O-PRO bzw. CoDeSys den SPS-Adressen für die Ausgangsvariablen %QW1276...%QW1530. Instanz 0 (Klassenattribute) Tabelle 294: Output Fieldbus Variable UINT (A8 ) –...

  • Seite 298: Output Fieldbus Variable Uint Extended

    Austausch von SPS-Ausgangsvariablendaten. Der Instanzbereich der Klasse “Output Fieldbus Variable UINT Extended 1“ deckt die SPS- Ausgangsvariablendaten von der SPS-Ausgangsvariablen 256 ab. Dieses entspricht bei WAGO-I/O-PRO bzw. CoDeSys den SPS-Adressen für die Ausgangsvariable %QW1531. Instanz 0 (Klassenattribute) Tabelle 297: Output Fieldbus Variable UINT Extended 1 (A9 ) –...

  • Seite 299: Input Fieldbus Variable Udint (Aa )

    12.3.5.41 Input Fieldbus Variable UDINT (AA Diese Klasse ermöglicht das Lesen von Daten einer bestimmten SPS- Eingangsvariablen. Dieses entspricht bei WAGO-I/O-PRO bzw. CoDeSys den SPS-Adressen für die Eingangsvariablen %ID638 ... %ID765. Instanz 0 (Klassenattribute) Tabelle 300: Input Fieldbus Variable UDINT (AA ) –...

  • Seite 300: Input Fieldbus Variable Udint Offset (Ab )

    Diese Klasse ermöglicht das Lesen von Daten einer bestimmten SPS- Eingangsvariablen. Mit einem Offset von 2 Byte auf die Adressen der Klasse “Input Fieldbus Variable UDINT (AA )“ entspricht dieses bei WAGO-I/O-PRO bzw. CoDeSys den SPS-Adressen für die Eingangsvariablen %ID638 ... %ID765. Information Informationen zur Verwendung des Offsets Unter „Offset von 2 Byte“...

  • Seite 301: Output Fieldbus Variable Udint (Ac )

    12.3.5.43 Output Fieldbus Variable UDINT (AC Diese Klasse ermöglicht den Austausch von Daten einer bestimmten SPS- Ausgangsvariablen. Dieses entspricht bei WAGO-I/O-PRO bzw. CoDeSys den SPS-Adressen für die Ausgangsvariablen %QD638 ... %QD765. Instanz 0 (Klassenattribute) Tabelle 306: Output Fieldbus Variable UDINT (AC ) –...

  • Seite 302: Output Fieldbus Variable Udint Offset (Ad )

    Diese Klasse ermöglicht den Austausch von Daten einer bestimmten SPS- Ausgangsvariablen. Mit einem Offset von 2 Byte auf die Adressen der Klasse “Output Fieldbus Variable UDINT (AC )“ entspricht dieses bei WAGO-I/O-PRO bzw. CoDeSys den SPS-Adressen für die %QD638 ... %QD765. Information Informationen zur Verwendung des Offsets Unter „Offset von 2 Byte“...

  • Seite 303: Busklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 112 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Beschreibung/Busklemmen - Überschrift 1, Übersicht - Überschrift 2, und allgemeine Einleitung @ 4\mod_1237537660059_6.doc @ 28768 @ 12 @ 1 Busklemmen 13.1 Übersicht Für den Aufbau von Applikationen mit dem WAGO-I/O-SYSTEM 750 sind verschiedene Arten von Busklemmen verfügbar:...

  • Seite 304: Aufbau Der Prozessdaten Für Modbus/Tcp

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 114.1 /Serie 750 (WAGO-I/O-SYSTEM)/Prozessabbild Mapping/ETHERNET - EtherNet/IP - MODBUS/TCP/PA ETHERNET - MODBUS/TCP Einleitung Prozessdatenaufbau (750-830, -842, -849, Controller) @ 5\mod_1253542489968_6.doc @ 41902 @ 2 @ 1 13.2 Aufbau der Prozessdaten für MODBUS/TCP Der Aufbau der Prozessdaten ist bei einigen Busklemmen bzw.

  • Seite 305: Digitaleingangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.2.1 Digitaleingangsklemmen Die Digitaleingangsklemmen liefern als Prozesswerte pro Kanal je ein Bit, das den Signalzustand des jeweiligen Kanals angibt. Diese Bits werden in das Eingangsprozessabbild gemappt. Einzelne digitale Busklemmen stellen sich mit einem zusätzlichen Diagnosebit pro Kanal im Eingangsprozessabbild dar.

  • Seite 306: 2-Kanal-Digitaleingangsklemmen Mit Diagnose Und Ausgangsdaten

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.2.1.4 2-Kanal-Digitaleingangsklemmen mit Diagnose und Ausgangsdaten 750-418 753-418 Die Digitaleingangsklemme liefert über die Prozesswerte im Eingangsprozessabbild hinaus 4 Bit Daten, die im Ausgangsprozessabbild dargestellt werden. Tabelle 315: 2-Kanal-Digitaleingangsklemmen mit Diagnose und Ausgangsdaten Eingangsprozessabbild...

  • Seite 307: 16-Kanal-Digitaleingangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.2.1.7 16-Kanal-Digitaleingangsklemmen 750-1400, -1402, -1405, -1406, -1407 Tabelle 318: 16-Kanal-Digitaleingangsklemmen Eingangsprozessabbild Bit 15 Bit 14Bit 13Bit 12Bit 11Bit 10Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0...

  • Seite 308: Digitalausgangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.2.2 Digitalausgangsklemmen Die Digitalausgangsklemmen liefern als Prozesswerte pro Kanal je ein Bit, das den Status des jeweiligen Kanals angibt. Diese Bits werden in das Ausgangsprozessabbild gemappt. Einzelne digitale Busklemmen stellen sich mit einem zusätzlichen Diagnosebit pro Kanal im Eingangsprozessabbild dar.

  • Seite 309: 2-Kanal-Digitalausgangsklemmen Mit Diagnose Und Eingangsdaten

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.2.2.3 2-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten 750-507 (-508), -522, 753-507 Die Digitalausgangsklemmen liefern über die 2-Bit-Prozesswerte im Ausgangsprozessabbild hinaus 2 Bit Daten, die im Eingangsprozessabbild dargestellt werden. Dieses sind kanalweise zugeordnete Diagnosebits, die eine Überlast, einen Kurzschluss oder einen Drahtbruch anzeigen.

  • Seite 310: 4-Kanal-Digitalausgangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.2.2.4 4-Kanal-Digitalausgangsklemmen 750-504, -516, -519, -531, 753-504, -516, -531, -540 Tabelle 323: 4-Kanal-Digitalausgangsklemmen Ausgangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 steuert steuert steuert...

  • Seite 311: 8-Kanal-Digitalausgangsklemmen Mit Diagnose Und Eingangsdaten

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.2.2.7 8-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten 750-537 Die Digitalausgangsklemmen liefern über die 8-Bit-Prozesswerte im Ausgangsprozessabbild hinaus 8 Bit Daten, die im Eingangsprozessabbild dargestellt werden. Dieses sind kanalweise zugeordnete Diagnosebits, die eine Überlast, einen Kurzschluss oder einen Drahtbruch anzeigen.

  • Seite 312: 8-Kanal-Digitaleingangsklemmen/-Digitalausgangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.2.2.9 8-Kanal-Digitaleingangsklemmen/-Digitalausgangsklemmen 750-1502, -1506 Tabelle 328: 8-Kanal-Digitalein-/ -ausgangsklemmen Eingangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Datenbit Datenbit Datenbit Datenbit Datenbit Datenbit Datenbit Datenbit...

  • Seite 313: Analogeingangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 114.4 /Serie 750 (WAGO-I/O-SYSTEM)/Prozessabbild Mapping/ETHERNET - EtherNet/IP - MODBUS/TCP/PA ETHERNET - AIs-Einleitung MODBUS/TCP (INTEL, mit word-alignment) @ 7\mod_1272352811572_6.doc @ 55813 @ 3 @ 1 13.2.3 Analogeingangsklemmen Die Analogeingangsklemmen liefern je Kanal 16-Bit-Messwerte und 8 Steuer-/ Statusbits.

  • Seite 314: 4-Kanal-Analogeingangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.2.3.3 4-Kanal-Analogeingangsklemmen 750-453, -455, -457, -459, -460, -468, (und alle Varianten), 753-453, -455, -457, -459 Tabelle 331: 4-Kanal-Analogeingangsklemmen Eingangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Messwert Kanal 1 Messwert Kanal 2...

  • Seite 315: Analogausgangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 114.9 /Serie 750 (WAGO-I/O-SYSTEM)/Prozessabbild Mapping/ETHERNET - EtherNet/IP - MODBUS/TCP/PA ETHERNET - AOs-Einleitung MODBUS/TCP (Intel, mit word-alignment) @ 7\mod_1272352587776_6.doc @ 55797 @ 3 @ 1 13.2.4 Analogausgangsklemmen Die Analogausgangsklemmen liefern je Kanal 16-Bit-Ausgabewerte und 8 Steuer-/Statusbits.

  • Seite 316: Sonderklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 114.14 /Serie 750 (WAGO-I/O-SYSTEM)/Prozessabbild Mapping/ETHERNET - EtherNet/IP - MODBUS/TCP/PA ETHERNET - Sonderklemmen (Intel, mit word-alignment) bis KNX-Klemme @ 7\mod_1272352385583_6.doc @ 55794 @ 3444444444444444 @ 1 13.2.5 Sonderklemmen Bei einzelnen Klemmen wird neben den Datenbytes auch das Control-/Statusbyte eingeblendet.
  • Seite 317 WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET 750-404/000-005 Die Zählerklemmen belegen insgesamt 5 Bytes Nutzdaten im Ein- und Ausgangsbereich der Prozessabbilder, 4 Datenbytes sowie ein zusätzliches Steuer- /Statusbyte. Diese Busklemmen liefern pro Zähler 16-Bit-Zählerstände. Dabei werden mit word-alignment jeweils 3 Worte im Prozessabbild belegt.

  • Seite 318: Pulsweitenklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.2.5.2 Pulsweitenklemmen 750-511, (und alle Varianten /xxx-xxx) Diese Pulsweitenklemmen belegen insgesamt 6 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 4 Datenbytes sowie zwei zusätzliche Steuer- /Statusbytes. Dabei werden mit word-alignment jeweils 4 Worte im Prozessabbild belegt.

  • Seite 319: Serielle Schnittstellen Mit Standard-Datenformat

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.2.5.4 Serielle Schnittstellen mit Standard-Datenformat 750-650/000-001, -014, -015, -016 750-653/000-001, -006 Die seriellen Schnittstellenklemmen, die auf das Standard-Datenformat eingestellt sind, belegen insgesamt 6 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 5 Datenbytes und ein zusätzliches Steuer-/Statusbyte.

  • Seite 320: Weg- Und Winkelmessung

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 341: SSI-Geber Interface Busklemmen mit alternativem Datenformat Eingangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Datenbytes 13.2.5.7 Weg- und Winkelmessung 750-631/000-004, -010, -011 Die Busklemme 750-631 belegt 5 Bytes im Eingangs- und mit 3 Bytes im Ausgangsbereich des Prozessabbilds.
  • Seite 321 WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 343: Incremental Encoder Interface 750-634 Eingangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte nicht genutzt Statusbyte Zählerwort (D2) *) nicht genutzt (Periodendauer) Latchwort Ist durch das Steuerbyte die Betriebsart Periodendauermessung eingestellt, wird in D2 zusammen mit D3/D4 die Periodendauer als 24-Bit-Wert ausgegeben.

  • Seite 322: Dc-Drive Controller

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 750-635, 753-635 Die Digitale Impuls Schnittstelle belegt insgesamt 4 Datenbytes im Ein- und Ausgangsbereich des Prozessabbilds, 3 Datenbytes und ein zusätzliches Steuer- /Statusbyte. Dabei werden mit word-alignment jeweils 2 Worte im Prozessabbild belegt.

  • Seite 323: Steppercontroller

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Steuerbyte C1 Steuerbyte C0 Sollposition Sollposition (LSB) Sollposition Sollposition (MSB) 13.2.5.9 Steppercontroller 750-670 Der Steppercontroller RS 422 / 24 V / 20 mA 750-670 stellt dem Feldbuskoppler über 1 logischen Kanal 12 Byte Ein- und Ausgangsprozessabbild zur Verfügung.

  • Seite 324: 13.2.5.10 Rtc-Modul

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Reserviert Reserviert Controlbyte C0 Prozessdaten*) / Mailbox**) Prozessdaten*) / Controlbyte C3 Reserviert**) Controlbyte C1 Controlbyte C2 Zyklisches Prozessabbild (Mailbox ausgeschaltet). Mailboxprozessabbild (Mailbox eingeschaltet) 13.2.5.10 RTC-Modul...

  • Seite 325: 13.2.5.12 Funkreceiver Enocean

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte DALI-Befehl, Steuerbyte DSI-Dimmwert Parameter 2 DALI-Adresse Command-Extension Parameter 1 13.2.5.12 Funkreceiver EnOcean 750-642 Die EnOcean Funkreceiverklemme belegt insgesamt 4 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 3 Datenbytes und ein zusätzliches...

  • Seite 326: Bluetooth ® Rf-Transceiver

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET ® 13.2.5.14 Bluetooth RF-Transceiver 750-644 ® Die Größe des Prozessabbildes der Bluetooth -Busklemme ist in den festgelegten Größen 12, 24 oder 48 Byte einstellbar. Es besteht aus einem Steuerbyte (Eingang) bzw. Statusbyte (Ausgang), einem Leerbyte, einer 6, 12 oder 18 Byte großen, überlagerbaren Mailbox (Modus 2)

  • Seite 327: Schwingstärke/Wälzlagerüberwachung Vib I/O

    (log. Kanal 4, Sensoreingang 4) Datenbytes (log. Kanal 4, Sensoreingang 4) Pos: 114.15 /Serie 750 (WAGO-I/O-SYSTEM)/Prozessabbild Mapping/ETHERNET - EtherNet/IP - MODBUS/TCP/PA ETHERNET - 753-646 KNX/EIB (750-830, -842, -849) @ 5\mod_1253540550198_6.doc @ 41888 @ 4 @ 1 13.2.5.16 KNX/EIB/TP1-Klemme 753-646 Die KNX/TP1-Klemme erscheint im Router- sowie im Gerätemodus mit insgesamt 24 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbildes, 20 Datenbytes und 1 Steuer-/Statusbyte.

  • Seite 328: 13.2.5.17 As-Interface-Masterklemme

    Datenbyte 16 Datenbyte 19 Datenbyte 18 Pos: 114.16 /Serie 750 (WAGO-I/O-SYSTEM)/Prozessabbild Mapping/ETHERNET - EtherNet/IP - MODBUS/TCP/PA ETHERNET - MODBUS/TCP Teil 2 ASI- und Systemklemmen (750-342, -830, -842, -849) @ 5\mod_1246540791017_6.doc @ 36538 @ 434 @ 1 13.2.5.17 AS-interface-Masterklemme 750-655 Das Prozessabbild der AS-interface-Masterklemme ist in seiner Länge einstellbar in den festgelegten Größen von 12, 20, 24, 32, 40 oder 48 Byte.
  • Seite 329 WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET Wenn die Mailbox überlagerbar eingestellt ist (Modus 2), enthalten diese Worte Mailbox- oder Prozessdaten. Die weiteren Worte enthalten die restlichen Prozessdaten. Die Einstellung der Mailbox- und Prozessabbildgrößen erfolgt mit dem Inbetriebnahmetool WAGO-I/O-CHECK. Tabelle 355: AS-interface-Masterklemme 750-655...

  • Seite 330: Systemklemmen

    Diagnosebit Diagnosebit Sicherung Spannung Pos: 114.17 /Serie 750 (WAGO-I/O-SYSTEM)/Prozessabbild Mapping/ETHERNET - EtherNet/IP - MODBUS/TCP/PA ETHERNET - MODBUS TCP Teil 3 Binäre Platzhalterklemmen - letzte Klemme @ 8\mod_1279182270905_6.doc @ 60018 @ 4 @ 1 13.2.6.2 Binäre Platzhalterklemmen 750-622 Die binären Platzhalterklemmen 750-622 verhalten sich wahlweise wie 2-Kanal- Digitaleingangsklemmen oder -ausgangsklemmen und belegen je nach angewählter Einstellung pro Kanal 1, 2, 3 oder 4 Bits.
  • Seite 331 WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET ACHTUNG Geräteschäden durch falsche Adressierung! Zur Vermeidung von Geräteschäden im Feldbereich, müssen Sie bei der Adressierung einer an beliebiger Position im Feldbusknoten befindlichen Busklemme, die Prozessdaten aller vorherigen byte- bzw. bitweise- orientierten Busklemmen berücksichtigen.

  • Seite 332: Digitaleingangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.3.1 Digitaleingangsklemmen Die Digitaleingangsklemmen liefern als Prozesswerte pro Kanal je ein Bit, das den Signalzustand des jeweiligen Kanals angibt. Diese Bits werden in das Eingangsprozessabbild gemappt. Einzelne digitale Busklemmen stellen sich mit einem zusätzlichen Diagnosebit pro Kanal im Eingangsprozessabbild dar.

  • Seite 333: 2-Kanal-Digitaleingangsklemmen Mit Diagnose

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.3.1.3 2-Kanal-Digitaleingangsklemmen mit Diagnose 750-419, -421, -424, -425 753-421, -424, -425 Tabelle 360: 2-Kanal-Digitaleingangsklemmen mit Diagnose Eingangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0...

  • Seite 334: 8-Kanal-Digitaleingangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.3.1.6 8-Kanal-Digitaleingangsklemmen 750-430, -431, -436, -437, -1415, -1416, -1417 753-430, -431, -434 Tabelle 363: 8-Kanal-Digitaleingangsklemmen Eingangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Datenbit...

  • Seite 335: Digitalausgangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.3.2 Digitalausgangsklemmen Die Digitalausgangsklemmen liefern als Prozesswerte pro Kanal je ein Bit, das den Status des jeweiligen Kanals angibt. Diese Bits werden in das Ausgangsprozessabbild gemappt. Einzelne digitale Busklemmen stellen sich mit einem zusätzlichen Diagnosebit pro Kanal im Eingangsprozessabbild dar.

  • Seite 336: 2-Kanal-Digitalausgangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.3.2.2 2-Kanal-Digitalausgangsklemmen 750-501, -502, -509, -512, -513, -514, -517, -535, (und alle Varianten), 753-501, -502, -509, -512, -513, -514, -517 Tabelle 366: 2-Kanal-Digitalausgangsklemmen Ausgangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3...

  • Seite 337: 4-Kanal-Digitalausgangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 368: 2-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten 75x-506 Eingangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Diagnosebit Diagnosebit Diagnosebit Diagnosebit Kanal 2 Kanal 2...

  • Seite 338: 4-Kanal-Digitalausgangsklemmen Mit Diagnose Und Eingangsdaten

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.3.2.5 4-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten 750-532 Die Digitalausgangsklemmen liefern über die 4-Bit-Prozesswerte im Ausgangsprozessabbild hinaus 4 Bit Daten, die im Eingangsprozessabbild dargestellt werden. Dieses sind kanalweise zugeordnete Diagnosebits, die eine Überlast, einen Kurzschluss oder einen Drahtbruch anzeigen.

  • Seite 339: 8-Kanal-Digitalausgangsklemmen Mit Diagnose Und Eingangsdaten

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.3.2.7 8-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten 750-537 Die Digitalausgangsklemmen liefern über die 8-Bit-Prozesswerte im Ausgangsprozessabbild hinaus 8 Bit Daten, die im Eingangsprozessabbild dargestellt werden. Dieses sind kanalweise zugeordnete Diagnosebits, die eine Überlast, einen Kurzschluss oder einen Drahtbruch anzeigen.

  • Seite 340: 8-Kanal-Digitalein- / -Ausgangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.3.2.9 8-Kanal-Digitalein- / -ausgangsklemmen 750-1502, -1506 Tabelle 374: 8-Kanal-Digitalein-/ -ausgangsklemmen Eingangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Datenbit Datenbit Datenbit Datenbit Datenbit Datenbit...

  • Seite 341: Analogeingangsklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 115.4 /Serie 750 (WAGO-I/O-SYSTEM)/Prozessabbild Mapping/ETHERNET - EtherNet/IP - MODBUS/TCP/PA ETHERNET - EtherNet/IP ab AIs-Rest (750-341/-841) @ 5\mod_1253705986108_6.doc @ 42059 @ 344434434444444444444444 @ 1 13.3.3 Analogeingangsklemmen Die Analogeingangsklemmen liefern je Kanal 16-Bit-Messwerte und 8 Steuer-/ Statusbits.

  • Seite 342: 2-Kanal-Analogeingangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.3.3.2 2-Kanal-Analogeingangsklemmen 750-452, -454, -456, -461, -462, -465, -466, -467, -469, -472, -474, -475, 476, - 477, -478, -479, -480, -481, -483, -485, -492, (und alle Varianten), 753-452, -454, -456, -461, -465, -466, -467, -469, -472, -474, -475, 476, -477,...

  • Seite 343: Analogausgangsklemmen

    Information Informationen zum Steuer-/Statusbyteaufbau Den speziellen Aufbau der jeweiligen Steuer-/Statusbytes entnehmen Sie bitte der zugehörigen Busklemmenbeschreibung. Ein Handbuch mit der jeweiligen Beschreibung zu jeder Busklemme finden Sie auf der WAGO- Internetseite unter: http://www.wago.com. 13.3.4.1 2-Kanal-Analogausgangsklemmen 750-550, -552, -554, -556, -560, -562, 563, -585, (und alle Varianten),...

  • Seite 344: 4-Kanal-Analogausgangsklemmen

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.3.4.2 4-Kanal-Analogausgangsklemmen 750-553, -555, -557, -559, 753-553, -555, -557, -559 Tabelle 379: 4-Kanal-Analogausgangsklemmen Ausgangsprozessabbild Bezeichnung der Bytes Instanz Bemerkung High Byte Low Byte Ausgabewert Kanal 1 Ausgabewert Kanal 2 Ausgabewert Kanal 3 Ausgabewert Kanal 4 Diese Ausgangsklemmen stellen sich mit 4x2 Byte dar und belegen in Klasse (0x68) 4 Instanzen.

  • Seite 345: Sonderklemmen

    Informationen zum Steuer-/Statusbyteaufbau Den speziellen Aufbau der jeweiligen Steuer-/Statusbytes entnehmen Sie bitte der zugehörigen Busklemmenbeschreibung. Ein Handbuch mit der jeweiligen Beschreibung zu jeder Busklemme finden Sie auf der WAGO- Internetseite unter: http://www.wago.com. Die Sonderklemmen stellen sich wie analoge Klemmen dar.
  • Seite 346 Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Ausgangsprozessabbild Bezeichnung der Bytes Instanz Bemerkung High Byte Low Byte Steuerbyte Zählersetzwert Diese Sonderklemmen stellen sich mit 1x6 Byte dar und belegen in Klasse (0x67) 1 Instanz. 750-404/000-005 Die Zählerklemmen erscheinen mit insgesamt 5 Bytes Nutzdaten im Ein- und Ausgangsbereich der Prozessabbilder, 4 Datenbytes sowie ein zusätzliches Steuer-...

  • Seite 347: Pulsweitenklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 382: Zählerklemmen 750-638, 753-638 Eingangsprozessabbild Bezeichnung der Bytes Instanz Bemerkung High Byte Low Byte Statusbyte von Zähler 1 Zählerwert von Zähler 1 Statusbyte von Zähler 2 Zählerwert von Zähler 2 Diese Sonderklemmen stellen sich mit 2x3 Byte dar und belegen in Klasse (0x67) 2 Instanzen.

  • Seite 348: Serielle Schnittstellen Mit Standard Datenformat

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Hinweis Das Prozessabbild der /003-000-Varianten ist abhängig von der parametrierten Betriebart! Bei den frei parametrierbaren Busklemmenvarianten /003-000 kann die gewünschte Betriebsart eingestellt werden. Abhängig davon, ist das Prozessabbild dieser Busklemmen dann das gleiche, wie das von der entsprechenden Variante.

  • Seite 349: Datenaustauschklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.3.5.5 Datenaustauschklemmen 750-654, (und die Variante /000-001) Die Datenaustauschklemmen erscheinen mit jeweils insgesamt 4 Datenbytes im Ein- und Ausgangsbereich des Prozessabbilds. Dabei werden mit word-alignment jeweils 2 Worte im Prozessabbild belegt. Tabelle 386: Datenaustauschklemmen...

  • Seite 350: Weg- Und Winkelmessung

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 388: SSI-Geber Interface Busklemmen mit alternativem Datenformat Eingangsprozessabbild Bezeichnung der Bytes Instanz Bemerkung High Byte Low Byte nicht genutzt Statusbyte Datenbytes Diese Sonderklemmen stellen sich mit 1x6 Byte dar und belegen in Klasse (0x67) 1 Instanz.
  • Seite 351 WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 390: Weg- und Winkelmessung 750-634 Eingangsprozessabbild Bezeichnung der Bytes Instanz Bemerkung High Byte Low Byte nicht genutzt Statusbyte Zählerwort (D2) *) nicht genutzt (Periodendauer) Latchwort Ist durch das Steuerbyte die Betriebsart Periodendauermessung eingestellt, wird in D2 zusammen mit D3/D4 die Periodendauer als 24-Bit-Wert ausgegeben.

  • Seite 352: Dc-Drive Controller

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Ein- und Ausgangsprozessabbild Bezeichnung der Bytes Instanz Bemerkung High Byte Low Byte Steuer- C0/S0 Datenbyte /Statusbyte Datenbytes Diese Sonderklemmen stellen sich jeweils mit 1x4 Byte dar und belegen in Klasse (0x67) 1 Instanz und in Klasse (0x68) 1 Instanz.

  • Seite 353: Steppercontroller

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.3.5.9 Steppercontroller 750-670 Der Steppercontroller RS 422 / 24 V / 20 mA 750-670 stellt dem Feldbuskoppler/- controller über 1 logischen Kanal 12 Byte Ein- und Ausgangsprozessabbild zur Verfügung. Die zu sendenden und zu empfangenden Daten werden in Abhängigkeit von der Betriebsart in bis zu 7 Ausgangsbytes (D0 ...

  • Seite 354: 13.3.5.10 Rtc-Modul

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.3.5.10 RTC-Modul 750-640 Das RTC-Modul erscheint mit insgesamt 6 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 4 Datenbytes, ein zusätzliches Steuer- /Statusbyte und jeweils ein Befehlsbyte (ID). Dabei werden mit word-alignment jeweils 3 Worte im Prozessabbild belegt.

  • Seite 355: 13.3.5.12 Funkreceiver Enocean

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.3.5.12 Funkreceiver EnOcean 750-642 Die EnOcean Funkreceiverklemme erscheint mit insgesamt 4 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 3 Datenbytes und ein zusätzliches Steuer-/Statusbyte. Die 3 Bytes Ausgangsdaten werden jedoch nicht genutzt.

  • Seite 356: Bluetooth ® Rf-Transceiver

    Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET ® 13.3.5.14 Bluetooth RF-Transceiver 750-644 ® Die Größe des Prozessabbildes der Bluetooth -Busklemme ist in den festgelegten Größen 12, 24 oder 48 Byte einstellbar. Es besteht aus einem Steuerbyte (Eingang) bzw. Statusbyte (Ausgang), einem Leerbyte, einer 6, 12 oder 18 Byte großen, überlagerbaren Mailbox (Modus 2)

  • Seite 357: Schwingstärke/Wälzlagerüberwachung Vib I/O

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET 13.3.5.15 Schwingstärke/Wälzlagerüberwachung VIB I/O 750-645 Die Schwingstärke/Wälzlagerüberwachung VIB I/O erscheint mit insgesamt 12 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 8 Datenbytes und vier zusätzliche Steuer-/Statusbytes. Dabei werden mit word-alignment jeweils 8 Worte im Prozessabbild belegt.
  • Seite 358 Busklemmen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Das erste Ein- bzw. Ausgangswort enthält das Status- bzw. Controlbyte sowie ein Leerbyte. Daran schließen sich für die fest eingeblendete Mailbox (Modus 1) die Worte mit Mailboxdaten an. Wenn die Mailbox überlagerbar eingestellt ist (Modus 2), enthalten diese Worte Mailbox- oder Prozessdaten.

  • Seite 359: Systemklemmen

    WAGO-I/O-SYSTEM 750 Busklemmen 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 115.6 /Serie 750 (WAGO-I/O-SYSTEM)/Prozessabbild Mapping/ETHERNET - EtherNet/IP - MODBUS/TCP/PA ETHERNET - Systemklemmen Ethernet/IP @ 7\mod_1272375855608_6.doc @ 55819 @ 344 @ 1 13.3.6 Systemklemmen 13.3.6.1 Systemklemmen mit Diagnose 750-610, -611 Die Potentialeinspeiseklemmen 750-610 und –611 mit Diagnose liefern zur Überwachung der Versorgung 2 Bits in das Prozesseingangsabbild.

  • Seite 360: Anwendungsbeispiele

    14.2 Visualisierung und Steuerung mittels SCADA- Software Dieses Kapitel vermittelt Ihnen einen kurzen Einblick zum Einsatz des (programmierbaren) WAGO-ETHERNET-Feldbuskopplers/-controllers mit einer Standard-Anwendersoftware zur Prozessvisualisierung und -steuerung. Das Angebot an Prozessvisualisierungsprogrammen diverser Hersteller, sogenannte SCADA-Software, ist vielfältig. Information Weitere Information Eine Auswahl an SCADA-Produkten finden Sie z.
  • Seite 361 Demoversion im Internet frei erhältlich. Die Bedienung dieser Programme ist herstellerspezifisch. Dennoch sind im Folgenden einige wesentliche Schritte aufgeführt, die veranschaulichen, wie ein Programm mit einem WAGO-ETHERNET-Feldbusknoten und einer SCADA- Software prinzipiell entwickelt werden kann: Laden Sie zunächst den MODBUS-Treiber und wählen Sie MODBUS- ETHERNET.

  • Seite 362: Beispiel Einer Modbus-Adressierung

    Anwendungsbeispiele WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Die MODBUS-Adresse eines Busklemmenkanals enthält je nach Anwendersoftware bis zu 5 Stellen. Beispiel einer MODBUS-Adressierung Bei der SCADA-Software Lookout der Firma National Instruments werden 6- stellige MODBUS-Adressen verwendet. Dabei repräsentiert die erste Stelle die MODBUS-Tabelle (0, 1, 3 oder 4) und implizit den Funktionscode (siehe nachfolgende Tabelle).

  • Seite 363: Abbildung 76: Beispiel Scada-Software Mit Modbus-Treiber

    WAGO-I/O-SYSTEM 750 Anwendungsbeispiele 750-881 Programmierbarer Feldbuscontroller ETHERNET Anwendungsbeispiel: Mit der Eingabe: „Messdaten . 0 0000 2“ kann beispielsweise der digitale Eingangskanal 2 des o. g. Knotens „Messdaten“ ausgelesen werden. Beispielknoten „Messdaten“ Adresse der SCADA-Software an das Prozessabbild des Knotens anpassen...

  • Seite 364: Einsatz In Explosionsgefährdeten Bereichen

    Pos: 119.1 /Alle Serien (Allgemeine Module)/Einsatz in Ex-Bereichen/Einsatz in explosionsgefährdeten Bereichen - Überschrift 1 @ 3\mod_1224075191281_6.doc @ 24082 @ 1 @ 1 Einsatz in explosionsgefährdeten Bereichen Pos: 119.2 /Serie 750 (WAGO-I/O-SYSTEM)/Einsatz in Ex-Bereichen/Einsatzbereich Serie 750 @ 3\mod_1234272230203_6.doc @ 27498 @ @ 1 Das WAGO-I/O-SYSTEM 750 (elektrische Betriebsmittel) ist für den Einsatz in explosionsgefährdeten Bereichen der Zone 2 ausgelegt.

  • Seite 365: Kennzeichnung

    Pos: 119.4 /Serie 750 (WAGO-I/O-SYSTEM)/Einsatz in Ex-Bereichen/Kennzeichnung - Überschrift 2 @ 3\mod_1224157499140_6.doc @ 24180 @ 2 @ 1 15.1 Kennzeichnung Pos: 119.5 /Serie 750 (WAGO-I/O-SYSTEM)/Einsatz in Ex-Bereichen/Kennzeichnung für Europa gemäß CENELEC und IEC - Überschrift 3 @ 3\mod_1224157620203_6.doc @ 24183 @ 3 @ 1 15.1.1 Für Europa gemäß CENELEC und IEC Pos: 119.6 /Serie 750 (WAGO-I/O-SYSTEM)/Einsatz in Ex-Bereichen/Bedruckung gemäß...

  • Seite 366: Abbildung 79: Beispiel Für Seitliche Beschriftung Der Ex I Und Iec Ex I Zugelassenen Busklemmen

    WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 119.8 /Serie 750 (WAGO-I/O-SYSTEM)/Einsatz in Ex-Bereichen/Bedruckung gemäß Ex i und IEC Ex i @ 7\mod_1274338578856_6.doc @ 56678 @ @ 1 Abbildung 79: Beispiel für seitliche Beschriftung der Ex i und IEC Ex i zugelassenen Busklemmen Abbildung 80: Bedruckungstext Detail gemäß...
  • Seite 367 WAGO-I/O-SYSTEM 750 Einsatz in explosionsgefährdeten Bereichen 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 405: Beschreibung der Bedruckung Bedruckungstext Beschreibung TÜV 07 ATEX 554086 X Zulassungsbehörde bzw. TUN 09.0001X Bescheinigungsnummern Stäube Gerätegruppe: alle außer Bergbau 3(1)D Gerätekategorie: Zone 22 Gerät (Zone 20 Teilgerät) Explosionsschutzkennzeichen Schutz durch Gehäuse...

  • Seite 368: Für Amerika Gemäß Nec 500

    Einsatz in explosionsgefährdeten Bereichen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 119.10 /Serie 750 (WAGO-I/O-SYSTEM)/Einsatz in Ex-Bereichen/Kennzeichnung für Amerika gemäß NEC - Überschrift 3 @ 3\mod_1224158423187_6.doc @ 24186 @ 3 @ 1 15.1.2 Für Amerika gemäß NEC 500 Pos: 119.11 /Serie 750 (WAGO-I/O-SYSTEM)/Einsatz in Ex-Bereichen/Bedruckung gemäß NEC @ 7\mod_1274339607920_6.doc @ 56682 @ @ 1 Abbildung 81: Beispiel für seitliche Beschriftung der Busklemmen...

  • Seite 369: Errichtungsbestimmungen

    Pos: 119.16 /Dokumentation allgemein/Gliederungselemente/------Leerzeile------ @ 3\mod_1224662755687_0.doc @ 24458 @ @ 1 Pos: 119.17 /Dokumentation allgemein/Gliederungselemente/------Leerzeile------ @ 3\mod_1224662755687_0.doc @ 24458 @ @ 1 Pos: 119.18 /Serie 750 (WAGO-I/O-SYSTEM)/Einsatz in Ex-Bereichen/Achtung: Errichtungsbestimmungen Serie 750 beachten @ 3\mod_1224158893890_6.doc @ 24189 @ @ 1 ACHTUNG...

  • Seite 370: Besondere Bedingungen Für Den Sicheren Atex- Und Iec-Ex-Betrieb Gem. Demko 08 Atex 142851X Und Iecex Ptb 07.0064

    WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 119.20 /Serie 750 (WAGO-I/O-SYSTEM)/Einsatz in Ex-Bereichen/Besondere Bedingungen für den sicheren ATEX- und IEC-Ex-Betrieb gem. DEMKO 08 ATEX 142851X & IECEx @ 7\mod_1274277358920_6.doc @ 56640 @ 3 @ 1 15.2.1 Besondere Bedingungen für den sicheren ATEX- und IEC- Ex-Betrieb gem.

  • Seite 371: Besondere Bedingungen Für Den Sicheren Ex Betrieb (Atex Zertifikat Tüv 07 Atex 554086 X)

    Einsatz in explosionsgefährdeten Bereichen 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 119.22 /Serie 750 (WAGO-I/O-SYSTEM)/Einsatz in Ex-Bereichen/Besondere Bedingungen für den sicheren Ex-Betrieb gem. ATEX-Zertifikat TÜV 07 ATEX 554086 X @ 7\mod_1274277032671_6.doc @ 56634 @ 3 @ 1 15.2.2 Besondere Bedingungen für den sicheren Ex Betrieb (ATEX Zertifikat TÜV 07 ATEX 554086 X)

  • Seite 372: Besondere Bedingungen Für Den Sicheren Ex Betrieb (Iec-Ex Zertifikat Tun 09.0001 X)

    WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 119.24 /Serie 750 (WAGO-I/O-SYSTEM)/Einsatz in Ex-Bereichen/Besondere Bedingungen für den sicheren Ex-Betrieb gem. IEC-Ex-Zertifikat TUN 09.0001 X @ 7\mod_1274277251185_6.doc @ 56637 @ 3 @ 1 15.2.3 Besondere Bedingungen für den sicheren Ex Betrieb (IEC- Ex Zertifikat TUN 09.0001 X)

  • Seite 373: Ansi/Isa 12.12.01

    WAGO-I/O-SYSTEM 750 Einsatz in explosionsgefährdeten Bereichen 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 119.26 /Serie 750 (WAGO-I/O-SYSTEM)/Einsatz in Ex-Bereichen/Errichtungsbestimmungen ANSI ISA 12.12.01 @ 3\mod_1224161936609_6.doc @ 24198 @ 3 @ 1 15.2.4 ANSI/ISA 12.12.01 Dieses Gerät ist ausschließlich für den Einsatz in Klasse I, Division 2, Gruppen A, B, C, D oder nicht explosionsgefährdeten Bereichen geeignet.

  • Seite 374: Anhang

    Tabelle 409: MIB II – System Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.1.1 sysDescr Der Eintrag enthält die Geräteidentifikation. Der Eintrag wird fest z. B. auf "WAGO 750-841" codiert. 1.3.6.1.2.1.1.2 sysObjectID Der Eintrag enthält die Autorisierungs-Identifikation des Herstellers. 1.3.6.1.2.1.1.3 sysUpTime Der Eintrag enthält die Zeit in hundertstel Sekunden...

  • Seite 375: Interface Group

    Eintrag der Netzwerkschnittstelle 1.3.6.1.2.1.2.2.1.1 ifIndex Eindeutige Zuordnungsnummer jeder Schnittstelle 1.3.6.1.2.1.2.2.1.2 ifDescr Name des Herstellers, Produktname und Version der Hardware-Schnittstelle, z. B. „WAGO Kontakttechnik GmbH 750-841: Rev 1.0“ 1.3.6.1.2.1.2.2.1.3 ifType Typ der Schnittstelle: ETHERNET-CSMA/CD = 6 Software-Loopback = 24 1.3.6.1.2.1.2.2.1.4 ifMtu Maximale Telegrammlänge (Maximal-...
  • Seite 376 Anhang WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 410: MIB II – Interface Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.2.2.1.15 IfInUnknown- Anzahl der eingegangenen Pakete, die an eine Protos nicht bekannte oder nicht unterstützte Port- nummer gesendet wurden. 1.3.6.1.2.1.2.2.1.16 ifOutOctets Anzahl aller bisher über die Schnittstelle gesendeten Daten in Bytes 1.3.6.1.2.1.2.2.1.17...

  • Seite 377: Ip Group

    WAGO-I/O-SYSTEM 750 Anhang 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 122.6 /Alle Serien (Allgemeine Module)/Feldbuskommunikation/SNMP (MIB)/MIB-II-Gruppen - IP Group - IpRoute Table Group - ICMP Group - TCP Group - UDP Group - SNMP Group @ 4\mod_1237813995937_6.doc @ 28839 @ 333333 @ 1 16.1.3...

  • Seite 378: Iproute Table Group

    Anhang WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 16.1.4 IpRoute Table Group Die IP-RouteTable enthält Informationen über die Routing-Tabelle in dem Feldbuskoppler/-controller. Tabelle 412: MIB II – IpRoute Table Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.4.21 ipRouteTable IP-Routing-Tabelle 1.3.6.1.2.1.4.21.1 ipRouteEntry Ein Routing-Eintrag für ein bestimmtes Ziel 1.3.6.1.2.1.4.21.1.1...

  • Seite 379: Icmp Group

    WAGO-I/O-SYSTEM 750 Anhang 750-881 Programmierbarer Feldbuscontroller ETHERNET 16.1.5 ICMP Group Tabelle 413: MIB II – ICMP Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.5.1 icmpInMsgs Anzahl der empfangenen ICMP-Meldungen 1.3.6.1.2.1.5.2 icmpInErrors Anzahl der empfangenen ICMP-Meldungen, die ICMP-spezifische Fehler enthalten 1.3.6.1.2.1.5.3 icmpInDestUnreachs Anzahl der empfangenen ICMP-Destination- Unreachable-Meldungen 1.3.6.1.2.1.5.4...

  • Seite 380: Tcp Group

    Anhang WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 16.1.6 TCP Group Tabelle 414: MIB II – TCP Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.6.1 tcpRtoAlgorithm Retransmission-time (1 = andere, 2 = konstant, 3 = MIL-Standart 1778, 4 = Jacobson ) 1.3.6.1.2.1.6.2 tcpRtoMin Minimaler Wert für den Retransmission-...

  • Seite 381: Udp Group

    WAGO-I/O-SYSTEM 750 Anhang 750-881 Programmierbarer Feldbuscontroller ETHERNET 16.1.7 UDP Group Tabelle 415: MIB II – UDP Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.2.1.7.1 udpInDatagrams Anzahl empfangener UDP-Frames, die an die entsprechenden Applikationen weitergegeben wurden 1.3.6.1.2.1.7.2 udpNoPorts Anzahl empfangener UDP-Frames, die nicht an...

  • Seite 382: Snmp Group

    1.3.6.1.2.1.11.28 snmpOutGetResponses Anzahl gesendeter GET-Antworten 1.3.6.1.2.1.11.29 snmpOutTraps Anzahl gesendeter Traps 1.3.6.1.2.1.11.30 snmpEnableAuthenTraps Authentification-failure-Traps (1 = ein, 2 = aus ) Pos: 123.1 /Serie 750 (WAGO-I/O-SYSTEM)/Feldbuskommunikation/SNMP (MIB)/WAGO-MIB-Gruppen für 841, 881-Teil 1 @ 4\mod_1237977560828_6.doc @ 29008 @ 233 @ 1 Handbuch Version 1.1.2...

  • Seite 383: Wago-Mib-Gruppen

    1.3.6.1.4.1.13576.10.1.5 wioURLDatasheet URL zum Datenblatt des Artikels Standardwert: „http://www.wago.com/ wagoweb/documentation/navigate/nm 0dc__e.htm#ethernet“ 1.3.6.1.4.1.13576.10.1.6 wioURLManual URL zum Handbuch des Artikels Standardwert: „http://www.wago.com/ wagoweb/documentation/navigate/nm 0dc__e.htm#ethernet“ Pos: 123.2 /Serie 750 (WAGO-I/O-SYSTEM)/Feldbuskommunikation/SNMP (MIB)/WAGO-MIB 881-Teil 1a @ 7\mod_1275047255348_6.doc @ 57158 @ @ 1 Handbuch Version 1.1.2...

  • Seite 384: Versions Group

    20 = Serie 758 30 = Serie 767 40 = Serie 762 PERSPECTO Pos: 123.3 /Serie 750 (WAGO-I/O-SYSTEM)/Feldbuskommunikation/SNMP (MIB)/WAGO-MIB-Gruppen für 841, 881-Teil 2 @ 7\mod_1275048162973_6.doc @ 57170 @ 3333 @ 1 16.2.3 Versions Group Die „Version Group“ enthält über die verwendeten Hard-/Softwareversionen im Controller.

  • Seite 385: Real-Time Clock Group

    WAGO-I/O-SYSTEM 750 Anhang 750-881 Programmierbarer Feldbuscontroller ETHERNET 16.2.4 Real-Time Clock Group Die „Real-Time Clock Group“ enthält Informationen über die Echtzeituhr im System. Tabelle 420: WAGO-MIB – Real Time Clock Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.11.1 wioRtcDateTime Datum/Zeit des Gerätes in UTC- Format als String.

  • Seite 386: Ethernet Group

    IP-Adresse des 2. DNS-Servers 16.2.6 Actual Error Group Die „Actual Error Group“ enthält Informationen zum letzten Systemstatus/Fehlerstatus. Pos: 123.4 /Serie 750 (WAGO-I/O-SYSTEM)/Feldbuskommunikation/SNMP (MIB)/WAGO-MIB 881-Teil 2a @ 7\mod_1275048123661_6.doc @ 57167 @ @ 1 Tabelle 422: WAGO-MIB – Actual Error Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.20.1 wioErrorGroup...

  • Seite 387: Plc Project Group

    WAGO-I/O-SYSTEM 750 Anhang 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 123.6 /Serie 750 (WAGO-I/O-SYSTEM)/Feldbuskommunikation/SNMP (MIB)/WAGO-MIB_Gruppen für 841, 881-Teil 3 @ 7\mod_1275048206942_6.doc @ 57173 @ 333333333333 @ 1 16.2.7 PLC Project Group Die „PLC Project Group“ enthält Informationen des im Controller verwendeten PLC-Programms.

  • Seite 388: Http Group

    Anhang WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 16.2.8 Http Group Die „Http Group“ enthält Informationen und Einstellungen zum Webserver des Controllers. Tabelle 424: WAGO-MIB – Http Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.1.1 wioHttpEnable Aktivieren/Deaktivieren des Webserver-Ports: 0 = Webserver-Port deaktiviert...

  • Seite 389: 16.2.10 Sntp Group

    WAGO-I/O-SYSTEM 750 Anhang 750-881 Programmierbarer Feldbuscontroller ETHERNET 16.2.10 Sntp Group Die „Sntp Group“ enthält Informationen und Einstellungen zum SNTP-Server des Controllers. Tabelle 426: WAGO-MIB – Sntp Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.3.1 wioSntpEnable Aktivieren/Deaktivieren des SNTP- Server-Ports: 0 = Port für SNTP-Server deaktiviert 1 = Port für SNTP-Server aktiviert...
  • Seite 390 Anhang WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 427: WAGO-MIB – Snmp Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.4.2.6 wioSnmp2- Aktivieren/Deaktivieren des 1. ProtocolEnable SNMPv1/v2c-Agent Standardwert: { 0 } 1.3.6.1.4.1.13576.10.1.40.4.2.7 wioSnmp2- IP-Adresse des 2. SNMP-Servers ManagerIp Standardwert: { '00000000' h } 1.3.6.1.4.1.13576.10.1.40.4.2.8 wioSnmp2-...

  • Seite 391: 16.2.12 Snmp Trap String Group

    WAGO-I/O-SYSTEM 750 Anhang 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 427: WAGO-MIB – Snmp Group Identifier Eintrag Zugriff Beschreibung 2 = SHA1-Authentifizierung Standardwert: { 1 } 1.3.6.1.4.1.13576.10.1.40.4.3.1 wioSnmp2- Authentifizierungsname für 2. Authentication- SNMPv3-Benutzer Name Standardwert: { „SecurityName“ } 1.3.6.1.4.1.13576.10.1.40.4.3.1 wioSnmp2- Authentifizierungsschlüssel für 2.
  • Seite 392 Anhang WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 428: WAGO-MIB – Snmp Trap String Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.4.4.1 wioTrapKbus- Zeichenkette für 1. SNMP-Trap Error Standardwert: { „Kbus Error“ } 1.3.6.1.4.1.13576.10.1.40.4.4.2 wioTrapPlcStart Zeichenkette für 2. SNMP-Trap Standardwert: { „Plc Start“ } 1.3.6.1.4.1.13576.10.1.40.4.4.3 wioTrapPlcStop...

  • Seite 393: 16.2.13 Snmp User Trap String Group

    Die „Snmp User Trap String Group“ enthält Strings, welche an die benutzerspezifischen Traps angehängt werden können. Diese Strings können sowohl über SNMP als auch über die Wago_SNMP.lib im Codesys verändert werden. Tabelle 429: WAGO-MIB – Snmp User Trap String Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.4.5.1 wioUserTrapMsg1...

  • Seite 394: 16.2.15 Modbus Group

    Anhang WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 16.2.15 Modbus Group Die „Modbus Group“ enthält Informationen und Einstellungen zum MODBUS- Server des Controllers. Tabelle 431: WAGO-MIB – Modbus Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.6.1 wioModbusTcp- R/W Aktivieren/Deaktivieren des Modbus- Enable TCP-Server-Ports: 0 = Port für Modbus-TCP-Server...

  • Seite 395: 16.2.16 Ethernet Ip Group

    WAGO-I/O-SYSTEM 750 Anhang 750-881 Programmierbarer Feldbuscontroller ETHERNET 16.2.16 Ethernet IP Group Die „Ethernet IP Group“ enthält EtherNet/IP-Informationen und -Einstellungen des Controllers. Tabelle 432: WAGO-MIB – Ethernet IP Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.40.7.1 wioEthernetIpEnable R/W Aktivieren/Deaktivieren des Ethernet/IP-Server-Ports: 0 = Port für Ethernet/IP-Server deaktiviert 1 = Port für Ethernet/IP-Server...

  • Seite 396: 16.2.18 Plc Data Group

    Anhang WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 433: WAGO-MIB – Process Image Group Identifier Eintrag Zugriff Beschreibung 1.3.6.1.4.1.13576.10.1.50.8.1.3 wioModuleType Modultyp 1.3.6.1.4.1.13576.10.1.50.8.1.4 wioModuleCount Anzahl der Module 1.3.6.1.4.1.13576.10.1.50.8.1.5 wioModule- Module in alternativem Format AlternativeFormat 1.3.6.1.4.1.13576.10.1.50.8.1.6 wioModuleAnalog- Länge der Analogausgangsdaten des OutLength Moduls (Bit) 1.3.6.1.4.1.13576.10.1.50.8.1.7 wioModuleAnalog-...

  • Seite 397: Abbildungsverzeichnis

    ECO-Feldbuskoppler ..............33 Abbildung 17: Tragschienenkontakt ..............36 Abbildung 18: Ringspeisung ................. 37 Abbildung 19: Beispiel WAGO-Schirm-Anschlusssystem ........39 Abbildung 20: Anwendung des WAGO-Schirm-Anschlusssystems ....39 Abbildung 21: Ansicht ETHERNET TCP/IP-Feldbuscontroller ......43 Abbildung 22: Geräteeinspeisung ................. 45 Abbildung 23: RJ-45-Stecker................46 Abbildung 24: Anzeigeelemente ................
  • Seite 398 Abbildung 39: Speicherbereiche und Datenaustausch .......... 79 Abbildung 40: Beispiel Deklarierung für remanente Merker unter „VAR RETAIN“ ..................... 81 Abbildung 41: WAGO-I/O-Konfigurator ............82 Abbildung 42: Datenaustausch zwischen MODBUS-Master und Busklemmen .. 90 Abbildung 43: Datenaustausch zwischen SPS-Funktionalität (CPU) des PFCs und Busklemmen ....................
  • Seite 399 WAGO-I/O-SYSTEM 750 Abbildungsverzeichnis 750-881 Programmierbarer Feldbuscontroller ETHERNET Abbildung 82: Bedruckungstext Detail gemäß NEC .......... 368 Pos: 126 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1 Handbuch Version 1.1.2...

  • Seite 400: Tabellenverzeichnis

    Tabelle 36: Absolute Adressen................87 Tabelle 37: Beispieladressierung................87 Tabelle 38: Zuordnung digitale Ein-/Ausgänge zum Prozessdatenwort gemäß Intel-Format ....................89 Tabelle 39: ETHERNET-Bibliotheken für WAGO-I/O-PRO ......127 Tabelle 40: Task-Abarbeitung................134 Tabelle 41: WBM-Seite „Information“............... 146 Table 42: WBM-Seite „Ethernet“ ............... 148 Tabelle 43: WBM-Seite „TCP/IP“...
  • Seite 401 WAGO-I/O-SYSTEM 750 Tabellenverzeichnis 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 45: WBM-Seite „SNMP“ ............... 156 Tabelle 46: WBM-Seite „Watchdog“..............160 Tabelle 47: WBM-Seite „Clock“ ................ 162 Tabelle 48: WBM-Seite „Security“..............165 Tabelle 49: WBM-Seite „PLC“................167 Tabelle 50: WBM-Seite „Features“ ..............168 Tabelle 51: WBM-Seite „I/O configuration“...
  • Seite 402 Tabellenverzeichnis WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 93: Aufbau der Response für den Funktionscode FC3......212 Tabelle 94: Aufbau der Exception für den Funktionscode FC3......212 Tabelle 95: Aufbau des Request für den Funktionscode FC4......213 Tabelle 96: Aufbau der Response für den Funktionscode FC4......213 Tabelle 97: Aufbau der Exception für den Funktionscode FC4......
  • Seite 403 Tabelle 177: Registeradresse 0x3000 bis 0x5FFF ..........243 Tabelle 178: OSI-Referenzmodell............... 245 Tabelle 179: Übersicht CIP-Common-Klassen........... 248 Tabelle 180: Übersicht WAGO-spezifische Klassen .......... 249 Tabelle 181: Erläuterung der Tabellenköpfe in den Objektbeschreibungen..250 Tabelle 182: Identity (01 ) – Klasse ..............251 Tabelle 183: Identity (01 ) –...
  • Seite 404 Tabellenverzeichnis WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 193: Statische Assembly-Instanzen – Instanz 104 (68 ) ..... 255 Tabelle 194: Statische Assembly-Instanzen – Instanz 105 (69 ) ..... 255 Tabelle 195: Statische Assembly-Instanzen – Instanz 106 (6A ) ....255 Tabelle 196: Statische Assembly-Instanzen –...
  • Seite 405 WAGO-I/O-SYSTEM 750 Tabellenverzeichnis 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 243: Analog Input Point Extended 1 (6B ) – Klasse ......280 Tabelle 244: Analog Input Point Extended 1 (6B ) – Instanz 256 ... 510 ..280 Tabelle 245: Analog Input Point Extended 1 (6B ) –...
  • Seite 406 Tabellenverzeichnis WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 286: Output Fieldbus Variable USINT Extended 2 (A5 ) – Instanz 511...512..................... 294 Tabelle 287: Output Fieldbus Variable USINT Extended 2 (A5 ) – Common service ......................294 Tabelle 288: Input Fieldbus Variable UINT (A6 ) –...
  • Seite 407 WAGO-I/O-SYSTEM 750 Tabellenverzeichnis 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 324: 4-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten ........................310 Tabelle 325: 8-Kanal-Digitalausgangsklemmen ..........310 Tabelle 326: 8-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten ........................311 Tabelle 327: 16-Kanal-Digitalausgangsklemmen ..........311 Tabelle 328: 8-Kanal-Digitalein-/ -ausgangsklemmen ........312 Tabelle 329: 1-Kanal-Analogeingangsklemmen..........
  • Seite 408 Tabellenverzeichnis WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Tabelle 368: 2-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten 75x-506 ...................... 337 Tabelle 369: 4-Kanal-Digitalausgangsklemmen ..........337 Tabelle 370: 4-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten ........................338 Tabelle 371: 8-Kanal-Digitalausgangsklemmen ..........338 Tabelle 372: 8-Kanal-Digitalausgangsklemmen mit Diagnose und Eingangsdaten ........................
  • Seite 409 Tabelle 427: WAGO-MIB – Snmp Group ............389 Tabelle 428: WAGO-MIB – Snmp Trap String Group........392 Tabelle 429: WAGO-MIB – Snmp User Trap String Group ......393 Tabelle 430: WAGO-MIB – Plc Connection Group........... 393 Tabelle 431: WAGO-MIB – Modbus Group ............394 Tabelle 432: WAGO-MIB –...
