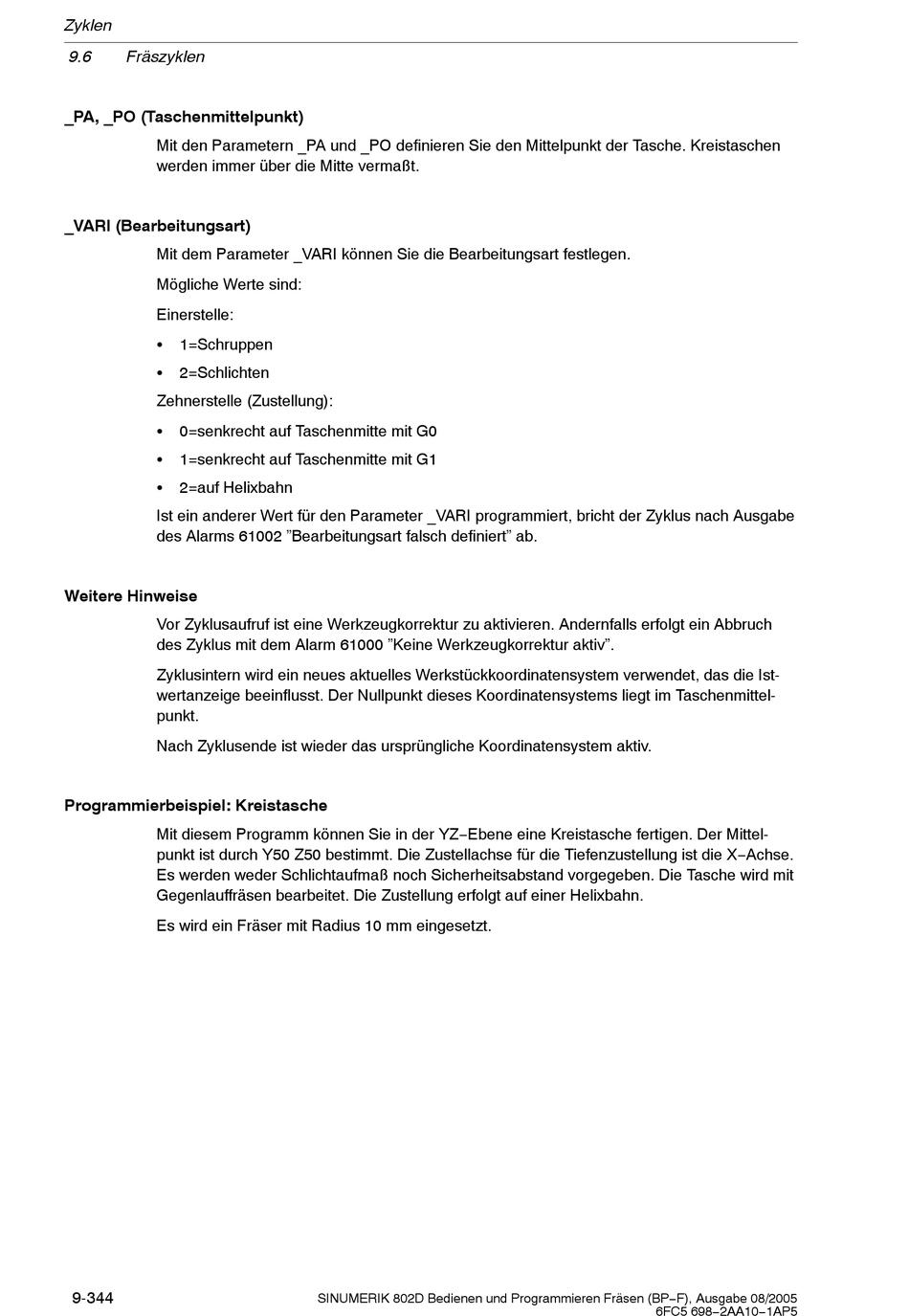

Zyklen
9.6 Fräszyklen
_PA, _PO (Taschenmittelpunkt)
Mit den Parametern _PA und _PO definieren Sie den Mittelpunkt der Tasche. Kreistaschen
werden immer über die Mitte vermaßt.
_VARI (Bearbeitungsart)
Mit dem Parameter _VARI können Sie die Bearbeitungsart festlegen.
Mögliche Werte sind:
Einerstelle:
S 1=Schruppen
S 2=Schlichten
Zehnerstelle (Zustellung):
S 0=senkrecht auf Taschenmitte mit G0
1=senkrecht auf Taschenmitte mit G1
S
S 2=auf Helixbahn
Ist ein anderer Wert für den Parameter _VARI programmiert, bricht der Zyklus nach Ausgabe
des Alarms 61002 "Bearbeitungsart falsch definiert" ab.
Weitere Hinweise
Vor Zyklusaufruf ist eine Werkzeugkorrektur zu aktivieren. Andernfalls erfolgt ein Abbruch
des Zyklus mit dem Alarm 61000 "Keine Werkzeugkorrektur aktiv".
Zyklusintern wird ein neues aktuelles Werkstückkoordinatensystem verwendet, das die Ist-
wertanzeige beeinflusst. Der Nullpunkt dieses Koordinatensystems liegt im Taschenmittel-
punkt.
Nach Zyklusende ist wieder das ursprüngliche Koordinatensystem aktiv.
Programmierbeispiel: Kreistasche
Mit diesem Programm können Sie in der YZ−Ebene eine Kreistasche fertigen. Der Mittel-
punkt ist durch Y50 Z50 bestimmt. Die Zustellachse für die Tiefenzustellung ist die X−Achse.
Es werden weder Schlichtaufmaß noch Sicherheitsabstand vorgegeben. Die Tasche wird mit
Gegenlauffräsen bearbeitet. Die Zustellung erfolgt auf einer Helixbahn.
Es wird ein Fräser mit Radius 10 mm eingesetzt.
